Модернизация ГАЗ 31105 Волга - Приборная панель

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Приборные панели

Заводская маркировка панелей имеет вид "3110.3801" для панелей "старого образца" и "3110.3801010" для панелей "нового образца".

Панели приборов двух типов отличаются, конечно, дизайном, а также механизмами исполнения указателей. На "старой" панели в основном милиамперметры, на "новой" - шаговые двигатели. Т.е. новая приборная панель (грубо) - управляется контроллерами. Индикаторы старой - лампы, новой - светодиоды. В новую панель приборов встроен зуммер.

Примечания:

"Новые" панели появились как базовые для рестайлинга ГАЗ-3110. В серию не пошли.

Первые образцы новых панелей были установлены на конвейере на ГАЗ-31105 "Chrysler" в конце 2005-го года. "Старого типа" панели приборов для этого двигателя категорически не подходили (и не устанавливались).

Позже панели приборов "нового типа" начали устанавливаться и на автомобили с ЗМЗ (машины с питанием "распределенный впрыск"). Надо признать не очень часто, поскольку происходила борьба за удешевление машины в производстве, а старые приборные панели, конечно, дешевле новых.

Новые панели устанавливались только на двигатели ЗМЗ-406, ЗМЗ-405 и "Chrysler". На ЗМЗ-402 и ГАЗ-560 устанавливались исключительно старые панели приборов.

В "рестайлинговый" салон ставились только "новые" комбинации приборов.
Старые комбинации приборов встречаются на машинах с ЗМЗ-40621 "Евро 2" вплоть до 2008-го, когда этот двигатель перестали устанавливать. Для "Евро 3" старые комбинации не устанавливались.

Панели приборов ГАЗ-31105 индекс 3110.3801 выпускались двумя производителями, индекс 3110.3801010 - семью. Официальные поставщики ГАЗ - "RAR" и "Автоприбор". Для 3110.3801010 к ним добавился "ЗАО "ЗЭ и М-Лайн" и в 2008-м "Счетмаш". Остальные ("Точмаш", "АТПП", "АТG") на ГАЗ-31105 панели приборов не поставляли.

Производители панелей приборов вместо заводского "3110." часто присваивают свой индекс.

Схемы подключения панелей приборов, которые поставлялись на конвейер - идентичны. Остальных - могут отличаться от заводских.

1. ОАО "Rigas autoelеktroaparatu rupnica (RAR)" г.Рига

2. ОАО "Rigas autoelеktroaparatu rupnica (RAR)" г.Рига для версии с дизельным двигателем. Тахометр до 5000 об/мин.

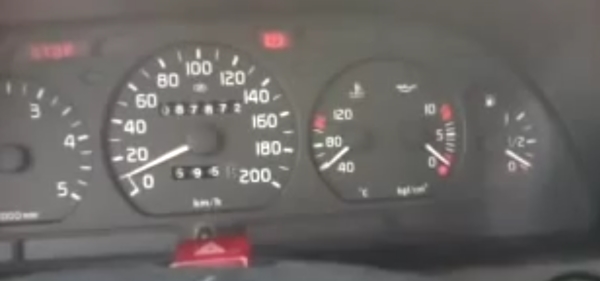

приборная панель для дизельной версии ГАЗ 31105 Волга

3. ОАО "Завод "Автоприбор"" г.Владимир

- 382.3801010 - применялась на ГАЗ-3110 и на ГАЗ-31105 с двигателями ЗМЗ-402, ЗМЗ-406.
- 383.3801010 - дизель ГАЗ-560

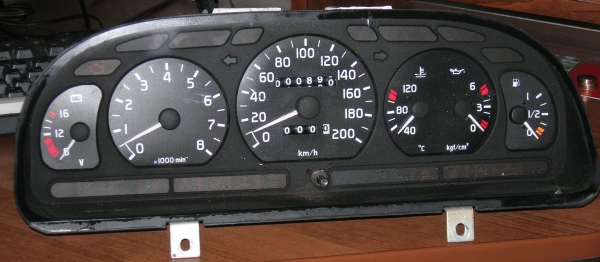

Панель 382.3801010 АО Автосвет ГАЗ 31105 Волга

Панель 382.3801010 АО Автосвет ГАЗ 31105 Волга

На приборной панели для версии ГАЗ 31105 с дизелем другой тахометр.

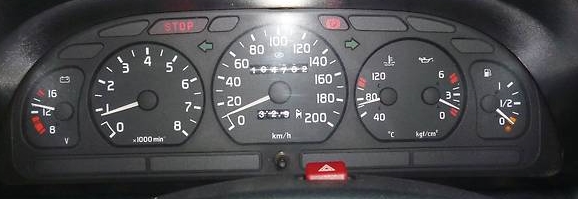

383.3801010 - дизель ГАЗ-560 ГАЗ 31105 Волга

4. ОАО "Rigas autoelеktroaparatu rupnica (RAR)" г.Рига - АР 130.3801000-02

Панель АР 130.3801000-02 г.Рига для ГАЗ 31105 Волга

5. ОАО "Завод "Автоприбор"" г.Владимир

- 385.3801010 - база.

Панель приборов 385.3801010 ГАЗ 31105 Волга

- 385.3801010-01 - база с иным оформлением шкал и окантовок (под "хром").

Панель приборов 385.3801010-01 ГАЗ 31105 Волга

- 385.3801010-10 - двигатели ЗМЗ-405, 406 "Евро 0" и "Евро 2". Отличается от базовой расширенным набором сигнализаторов. - 385.3801010-11 - то же что -10 с иным оформлением шкал и окантовок.

Панель 385.3801010-10 ГАЗ 31105 Волга

- 385.3801010-30 - двигатель "Chrysler".
- 385.3801010-70 - двигатели ЗМЗ и "Chrysler" все. Появилась в 2007-м. Режим с каким двигателем работать - программируется.

Панель 385.3801010-70  ГАЗ 31105 Волга
- 385.3801010-75 - то же что -70, только ЖК экран один (левый). Удешевленный вариант. Нет часов, давления масла и вольтметра.
- 385.3801 Люкс - видимо вариант для розничной продажи.

6. ЗАО "ЗЭ и М-Лайн" г.Чебоксары

- 3110.3801000-10 - двигатели ЗМЗ-405, 406 "Евро 0", "Евро 2", "Евро 3".
- 3110.3801000-30 - двигатель "Chrysler".
- 3110.3801000-40 - дизель ГАЗ-560 (только ГАЗель)
- 3110.3801000-50 - под "рестайлинг". Возможно для всех двигателей. ЖК-2 отображает показания внешнего датчика температуры воздуха. Добавлены индикаторы контрольных ламп жидкостей ГУР, ОЖ, омывателя и уровня масла в картере. Под заказ, массово не выпускалась.

7. ОАО "Счетмаш" г.Курск

- 4505.3801010-01 - двигатели ЗМЗ.
- 4505.3801010-04 - двигатель "Chrysler".

8. ОАО "ВПО "Точмаш"" г.Владимир

- 3110.3801000-05
- 3110.3801000-10
- 3110.3801000-30 - двигатель "Chrysler".

9. Компания "Электроника АТПП" г.Санкт-Петербург

- 3110.380.1000-00 - машины ГАЗ "Евро 3".
- 3110.380.1000-10 - Волга (двигатели: 402, 406, "Chrysler")
- 3110.380.1000-30 - двигатель УМЗ-421.
- 3110.380.1000-40 - двигатель ГАЗ-560.
- 3110.380.1000-50 - Волга "Люкс". Индикаторы Бортовой системы контроля (см 3110.3801000-50 "ЗЭ и М-Лайн"), температура внешнего воздуха на ЖК-2.

10. Компания "Auto Tuning group LTD." г.Чебоксары

- 3110.3801000-90 - двигатели ЗМЗ 402, 406, ГАЗ–560, УМЗ–421, "Chrysler". Тип двигателя выставляет механическим переключателем. Вниз - Chrysler, вверх - все остальные. На шкалах панели нет логотипа производителя (в отличии от остальных).

Панель 3110.3801000-90 ГАЗ 31105 Волга
