Расположение органов управления и приборов Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Расположение органов управления соответствует нормам и правилам по безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.

Органы управления автомобиля Hyundai Solaris 2010-2016

Органы управления автомобилем.

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы:

1, 17 – Внутреннее ручки дверей Хендай Солярис позволяют открывать двери из салона автомобиля.

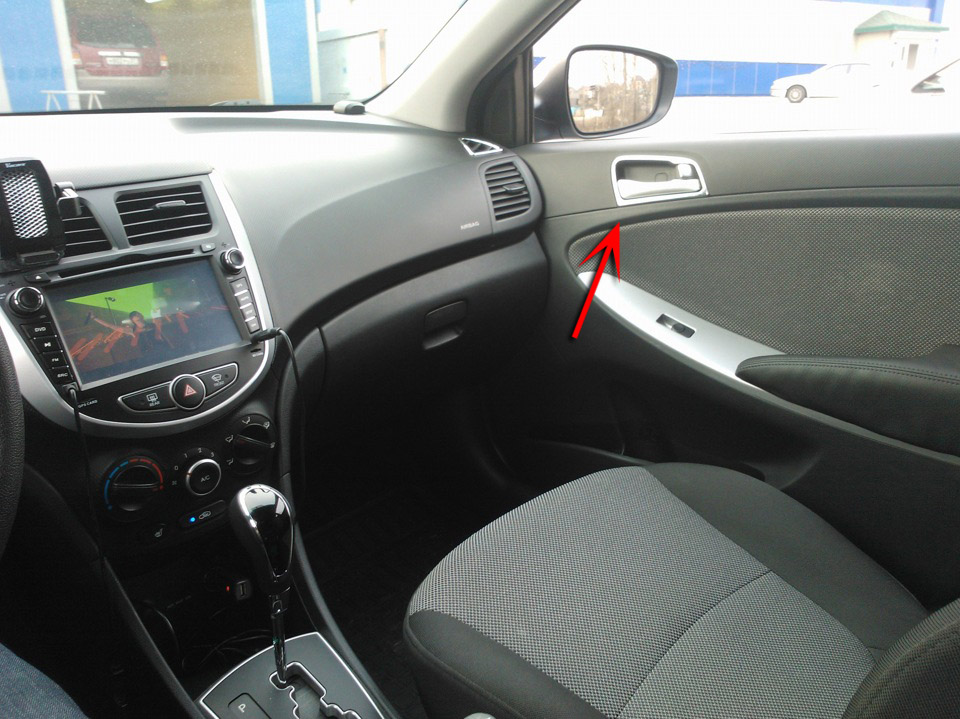

Расположение внутренней ручки двери салона на автомобиле Hyundai Solaris 2010-2016

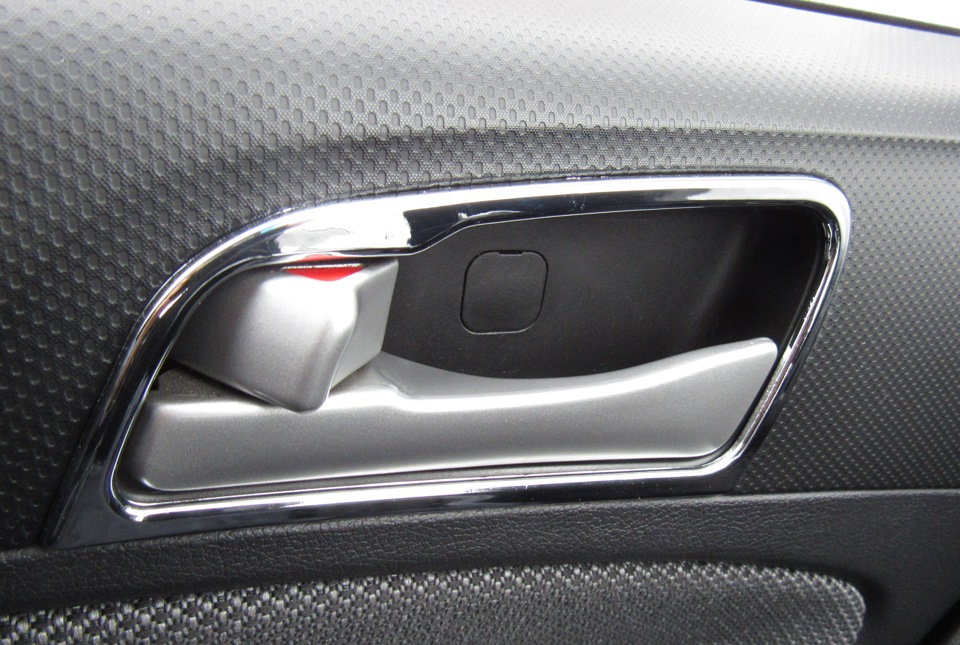

Внутренняя ручка двери салона для открывания замка на автомобиле Hyundai Solaris 2010-2016

2, 16 – Рычаги управления наружными зеркалами заднего вида (на автомобилях, не оборудованных электроприводом наружных зеркал заднего вида).

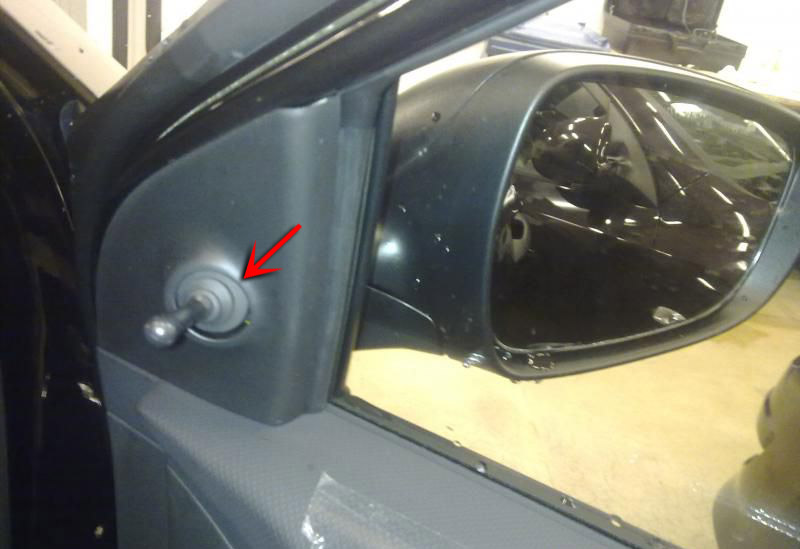

Регулировочный шток заднего зеркала на автомобиле Hyundai Solaris 2010-2016

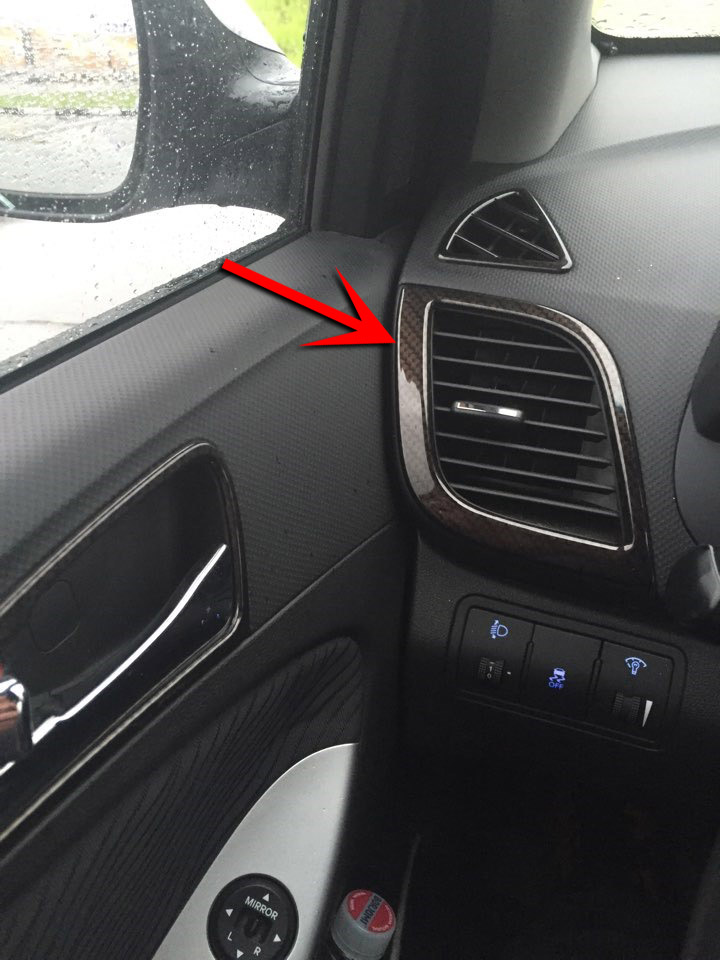

3, 15 – Боковые сопла системы отопления (кондиционирования) и вентиляции салона. Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции. Описание данной системы можно найти в этой статье.

Боковой воздуховод салона на автомобиле Hyundai Solaris 2010-2016

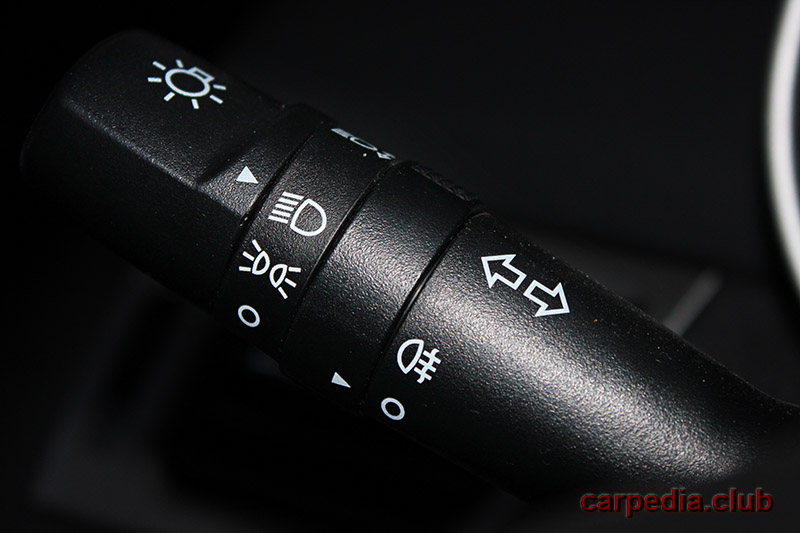

4 – Переключатель наружного освещения и указателей поворота (левый подрулевой переключатель) работает в следующих режимах:

Подрулевой переключатель света фар и поворотов на автомобиле Hyundai Solaris 2010-2016

Режим включения указателей поворота.

Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор указателя поворота (индикаторы показаны ниже). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение.

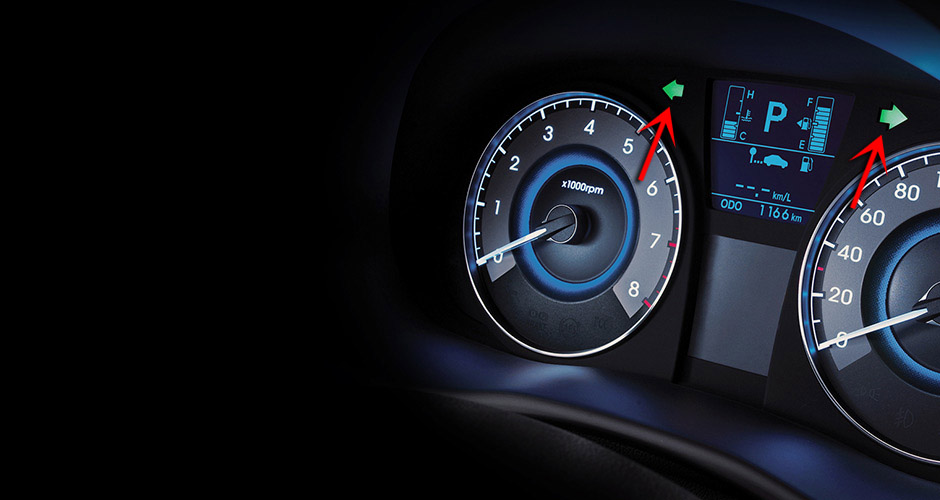

Индикаторы указателей поворотов в комбинации приборов на автомобиле Hyundai Solaris 2010-2016

Индикаторы указателей поворотов.

Режим переключения ближнего/дальнего света фар. Для того чтобы переключить свет фар с ближнего на дальний переместите рычаг по направлению от себя. При этом в комбинации приборов загорится сигнализатор

Включение дальнего света фар на автомобиле Hyundai Solaris 2010-2016

Включение дальнего света фар.

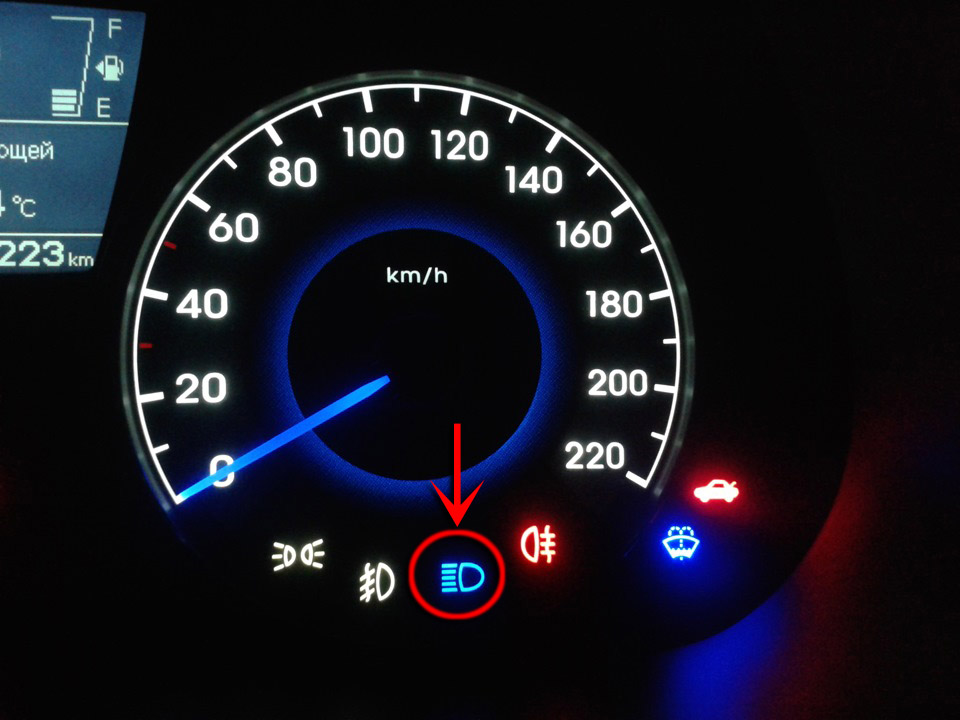

Индикатор дальнего света фар в комбинации приборов на автомобиле Hyundai Solaris 2010-2016

Индикатор дальнего света фар.

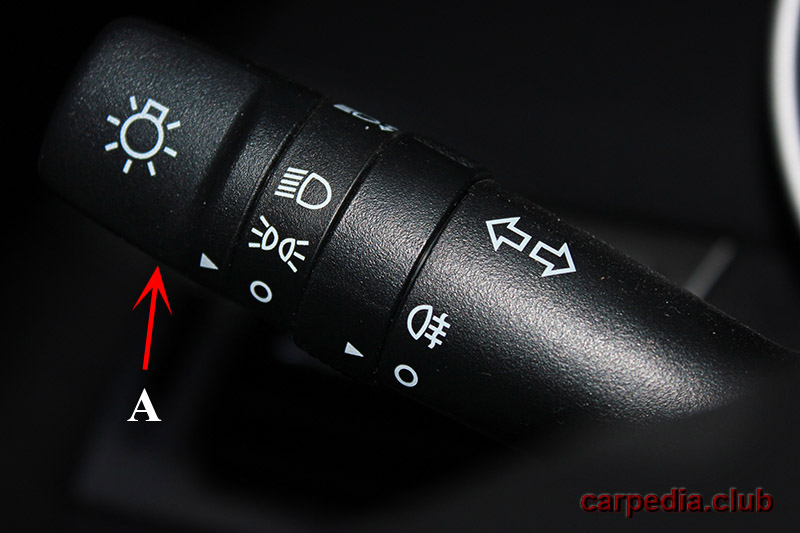

Режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А рычага переключателя вокруг ее оси.

В режиме включения света фар переключатель может занимать три положения:

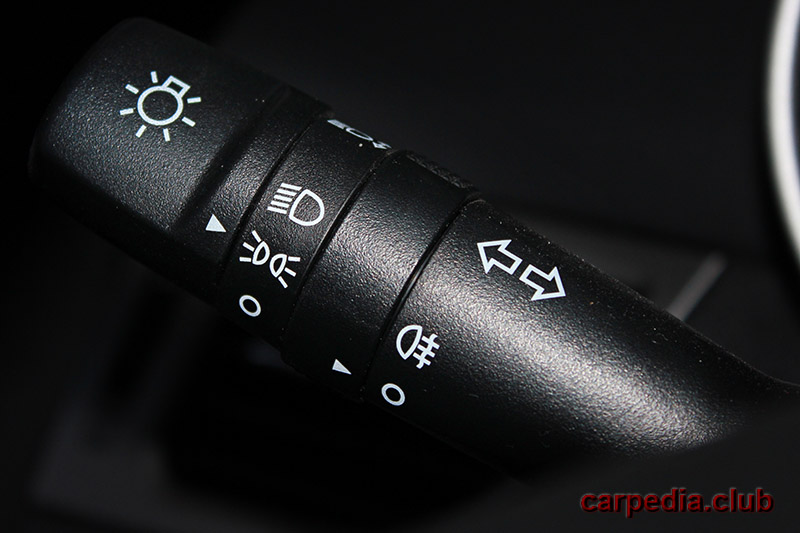

OFF (ноль) - все выключено.

Рычаг выключения наружного освещения на автомобиле Hyundai Solaris 2010-2016

Выключен свет фар.

Включены габаритные огни в передних и задних фонарях, а также освещение комбинации приборов.

Включить передние и задние габаритные огни на автомобиле Hyundai Solaris 2010-2016

Включены габаритные огни.

Включен ближний или дальний свет фар.

Включение ближнего света фар на автомобиле Hyundai Solaris 2010-2016

Включен ближний свет фар.

Для сигнализации дальним светом фар нажмите на рычаг переключателя по направлению к рулевому колесу.

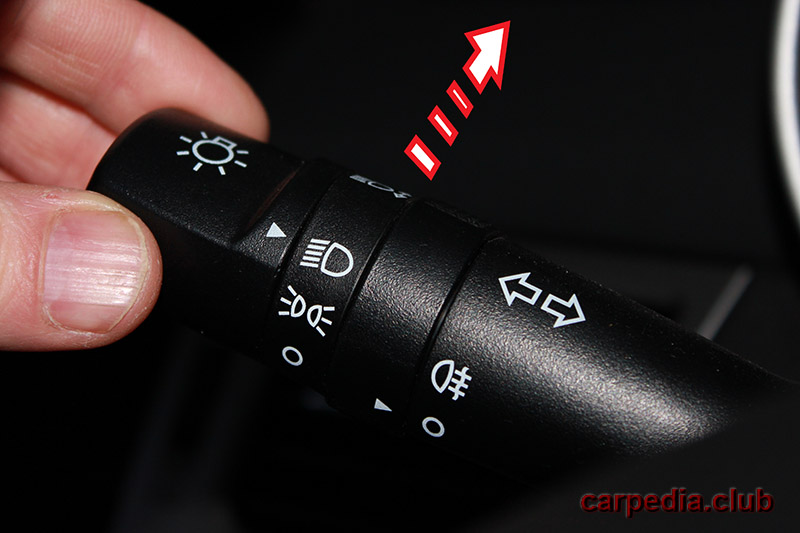

Потянуть переключатель света фар на себя, чтобы моргнуть дальним светом фар на автомобиле Hyundai Solaris 2010-2016

Моргнуть дальним светом фар.

Режим включения противотуманных фар и заднего противотуманного фонаря:

В комплектациях, не предусматривающих установку передних противотуманных фар, поворотное кольцо Б может занимать одно из двух положений.

OFF (ноль) - все выключено.

Перевести переключатель света фар в положение OFF (ноль) и выключить свет фар на автомобиле Hyundai Solaris 2010-2016

Включен задний противотуманный фонарь (только при включенных фарах головного освещения или габаритных огнях), при этом в комбинации приборов загорится сигнализатор.

Включение задней противотуманки на автомобиле Hyundai Solaris 2010-2016

Включены задние противотуманные фонари.

Индикатор задних противотуманок в комбинации приборов на автомобиле Hyundai Solaris 2010-2016

Индикатор задних противотуманных фар.

В комплектациях, предусматривающих установку передних противотуманных фар, поворотное кольцо Б может занимать еще одно положение:​

Включены противотуманные фары и задний противотуманный фонарь, в комбинации приборов дополнительно загораются сигнализаторы.

Включить задние и передние противотуманки на автомобиле Hyundai Solaris 2010-2016

Включение задних и передних противотуманных фар.

Индикатор в комбинации приборов включенных задних и передних противотуманных фар на автомобиле Hyundai Solaris 2010-2016

Индикатор передних и задних противотуманных фар.

5 – Рулевое колесо.

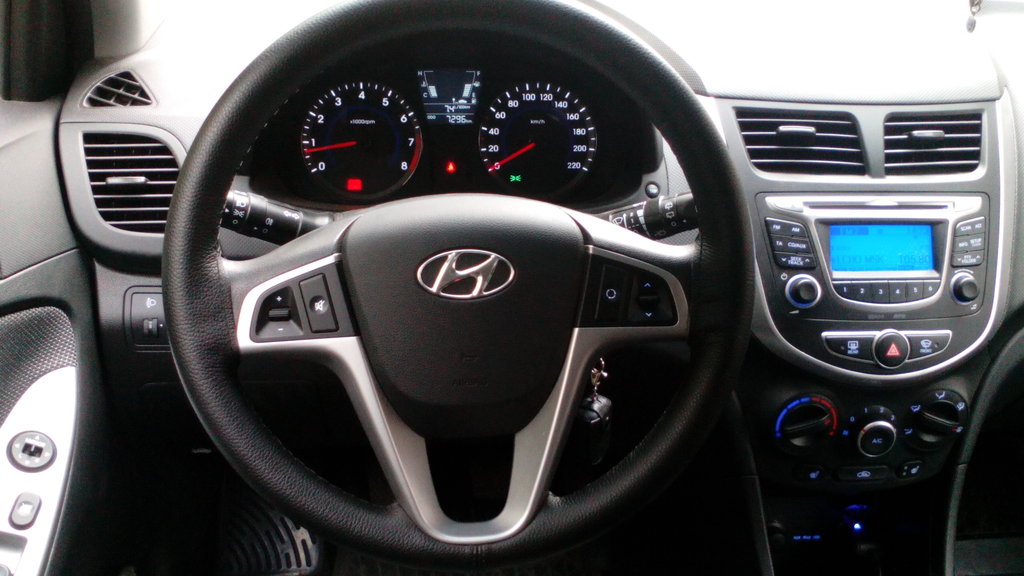

Расположение руля на автомобиле Hyundai Solaris 2010-2016

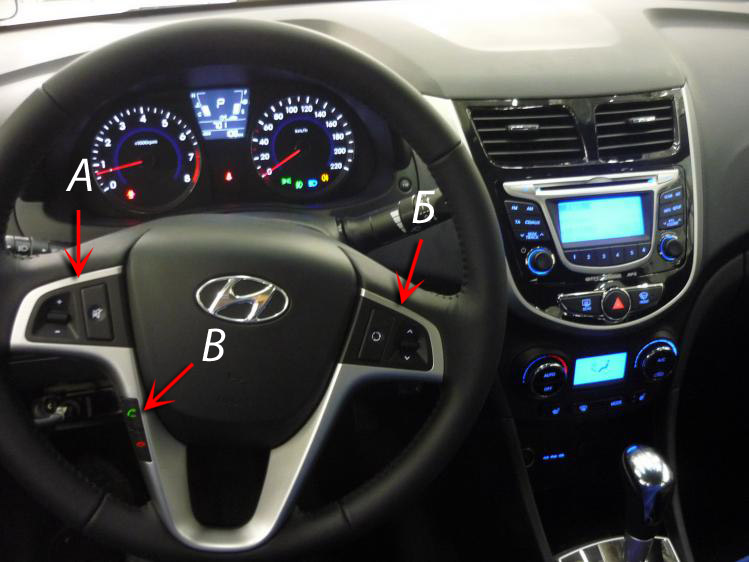

В зависимости от комплектации автомобиля могут быть установлены кнопки на руль Хендай. А и Б управления аудиосистемой и клавишами В управления телефоном с функцией Bluetooth.

Расположение кнопок на руле на автомобиле Hyundai Solaris 2010-2016

Расположение кнопок на рулевом колесе.

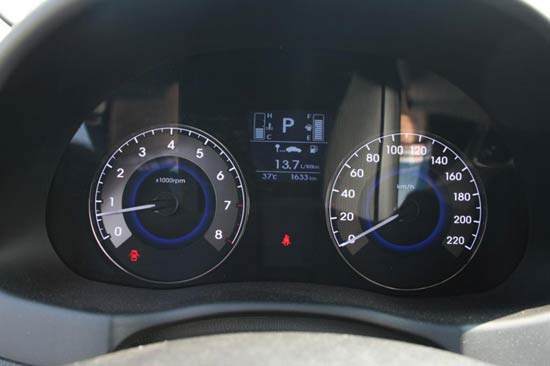

6 – Комбинация приборов. Описание комбинации приборов можно найти в этой статье.

Описание индикаторов комбинации приборов на автомобиле Hyundai Solaris 2010-2016

Приборная панель Хендай Солярис.

7 – Выключатель (замок) зажигания или кнопка пуска и остановки двигателя (в зависимости от комплектации).

Расположение замка зажигания на автомобиле Hyundai Solaris 2010-2016

Замок зажигания Хендай Солярис.

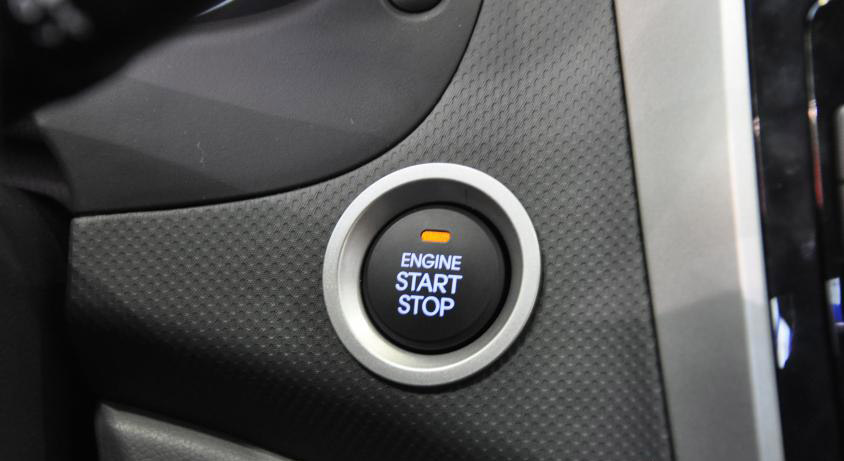

Кнопка зажигания на автомобиле Hyundai Solaris 2010-2016

Кнопка зажигания.

Объединен с противоугонным устройством и приемной антенной иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в замке (кнопка пуска) может занимать одно из четырех положений:

LOCK (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.

Положение замка зажигания LOCK (блокировка) на автомобиле Hyundai Solaris 2010-2016

Блокировка автомобиля.

Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «ACC» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «LOCK» (блокировка). Затем извлеките ключ из замка.

Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора управления коробкой передач в положение «Р» (стоянка), а затем поверните ключ в замке в положение «LOCK» (блокировка). Извлеките ключ из замка зажигания.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в замок зажигания (нажмите кнопку пуска и остановки двигателя) и, слегка поворачивая рулевое колесо вправо-влево, разблокируйте его;

ACC (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, аудиосистемы, прикуривателя и пр.

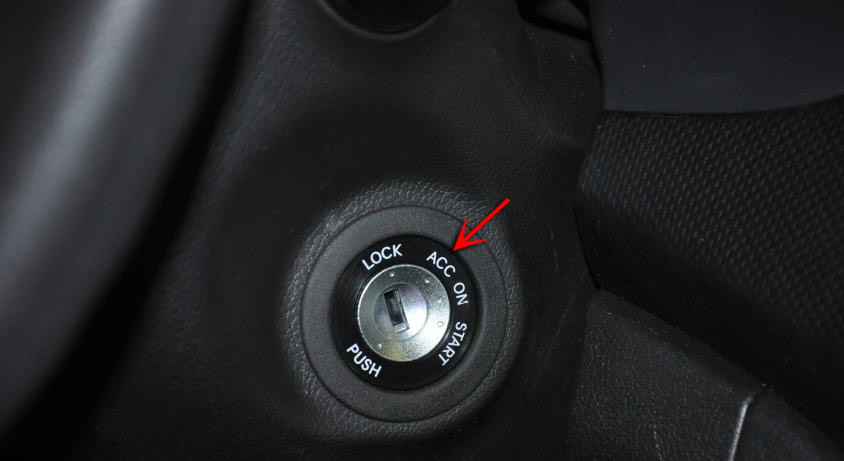

Положение замка зажигания ACC (включено дополнительное оборудование автомобиля) на автомобиле Hyundai Solaris

Включено дополнительное оборудование автомобиля.

Для включения режима «ACC» на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска один раз, не выжимая педаль сцепления для автомобилей с механической коробкой передач; не выжимая педаль тормоза – для автомобилей с автоматической коробкой передач (загорится оранжевый сигнализатор на кнопке пуска). Если кнопка пуска и остановки двигателя остается в режиме «ACC» более одного часа, данный режим автоматически отключается, чтобы предотвратить разрядку аккумуляторной батареи.

ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи.

Положение замка зажигания ON зажигания и приборы автомобиля включены - Hyundai Solaris 2010-2016

Включено зажигание.

Для включения режима «ON» на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска два раза, не выжимая педаль сцепления, для автомобилей с механической коробкой передач; не выжимая педаль тормоза – для автомобилей с автоматической коробкой передач (загорится синий сигнализатор на кнопке пуска).

START (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON».

Положение START в замке зажигания (включено зажигания и стартер) на автомобиле Hyundai Solaris 2010-2016

Положение для пуска двигателя.

Для пуска двигателя на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска один раз, предварительно выжав педаль сцепления, для автомобилей с механической коробкой передач; для автомобилей с автоматической коробкой передач – предварительно выжав педаль тормоза и установив селектор коробки передач в положение «P» или «N» (сигнализатор не горит).

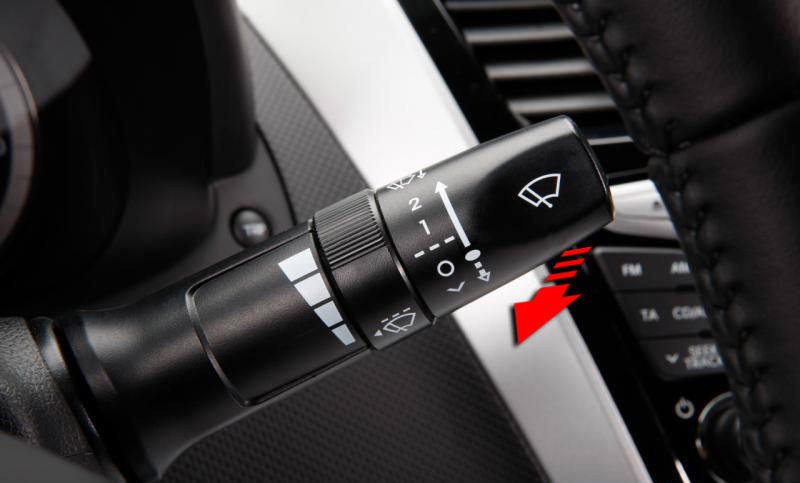

8 – Рычаг переключателя очистителя и омывателя ветрового стекла (правый подрулевой переключатель) включает электрические цепи при включенном зажигании. Рычаг можно перемещать вверх или вниз.

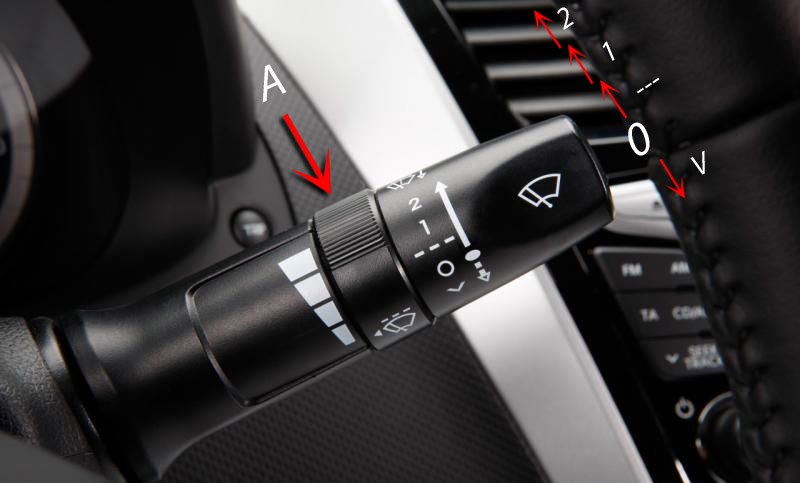

Перемещение рычага омывателя стекла на автомобиле Hyundai Solaris 2010-2016

Рычаг перемещают вверх или вниз для установки в следующие положения:

Положение рычага стекла омывателя и очистителя ветрового стекла при его перемещении на автомобиле Hyundai Solaris 2010-2016

2 – включена вторая (высокая) скорость стеклоочистителя;

1 – включена первая (низкая) скорость стеклоочистителя;

--- – включен прерывистый режим работы стеклоочистителя;

O – стеклоочиститель выключен;

V – щетки стеклоочистителя совершат один цикл (нефиксируемое положение).

Интервал работы прерывистого режима регулируется поворотным кольцом А переключателя. Крайнее верхнее положение – наибольший интервал, крайнее нижнее положение – наименьший интервал.

Переключение интервала работы дворников на автомобиле Hyundai Solaris 2010-2016

Интервал работы стеклоочистителя лобового стекла.

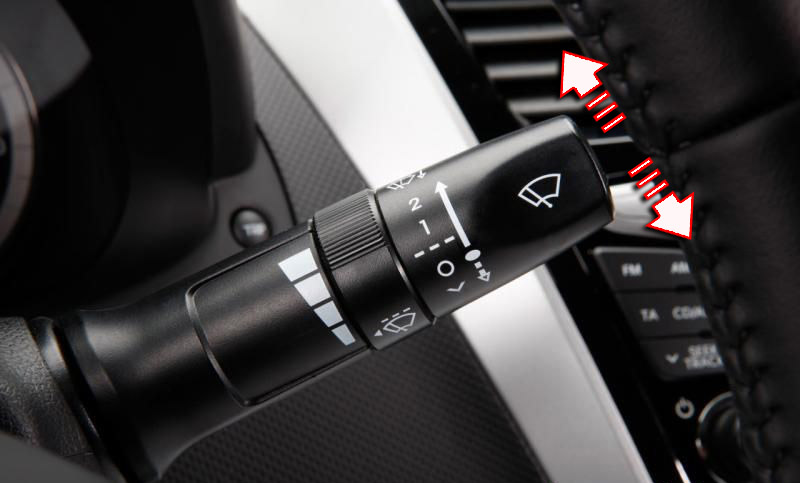

Для включения омывателя ветрового стекла нажмите на рычаг переключателя очистителя и омывателя по направлению к рулевому колесу.

Включить омыватель стекла. Потянуть рычаг омывателя на себя на автомобиле Hyundai Solaris 2010-2016

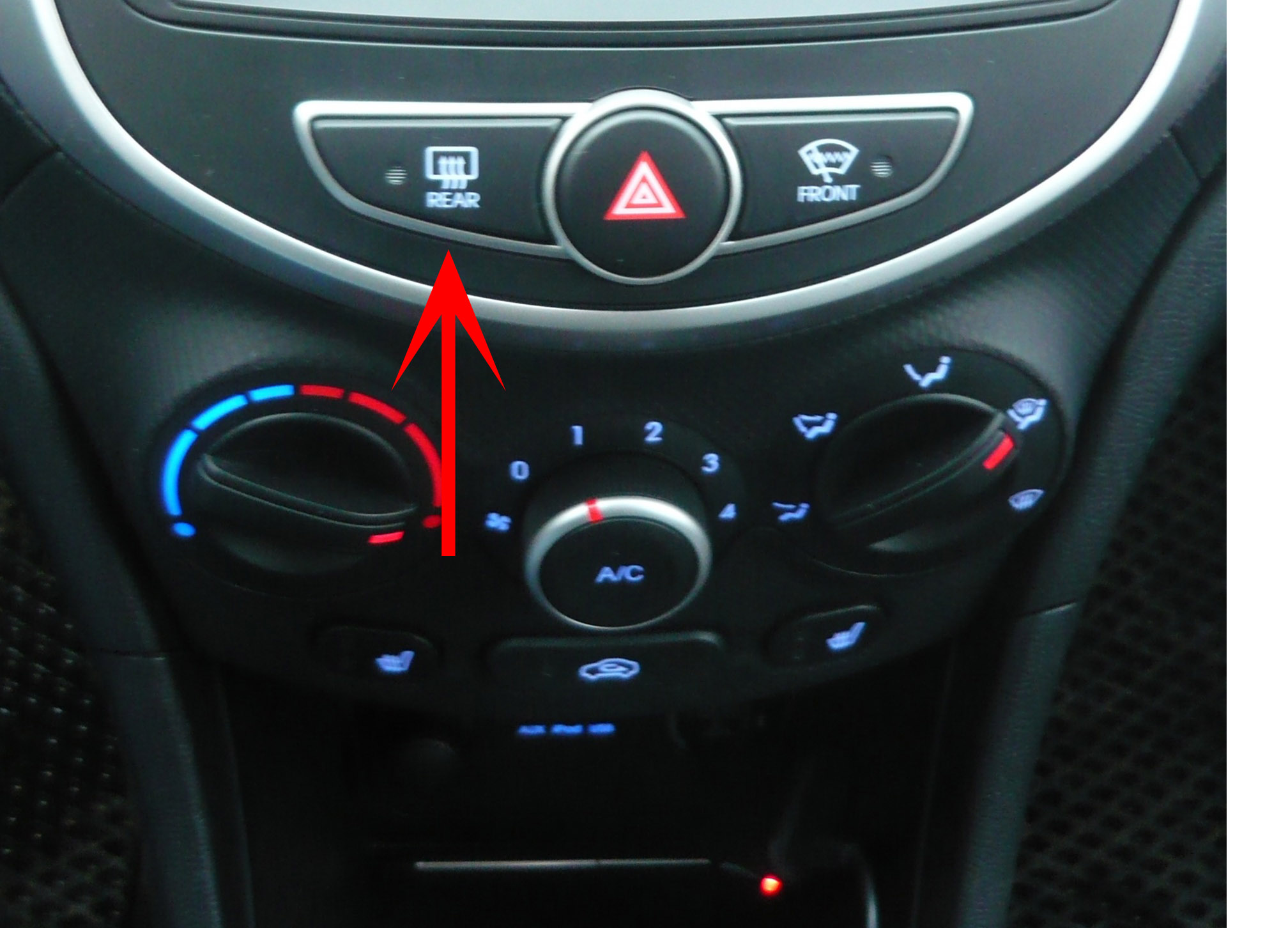

9 – Выключатель обогрева заднего стекла.

Расположение кнопки обогрева заднего стекла на автомобиле Hyundai Solaris 2010-2016

10, 13 – Центральные сопла системы отопления (кондиционирования) и вентиляции салона. Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции. Подробнее описано в этой статье.

Расположение центрального воздуховода на автомобиле Hyundai Solaris 2010-2016

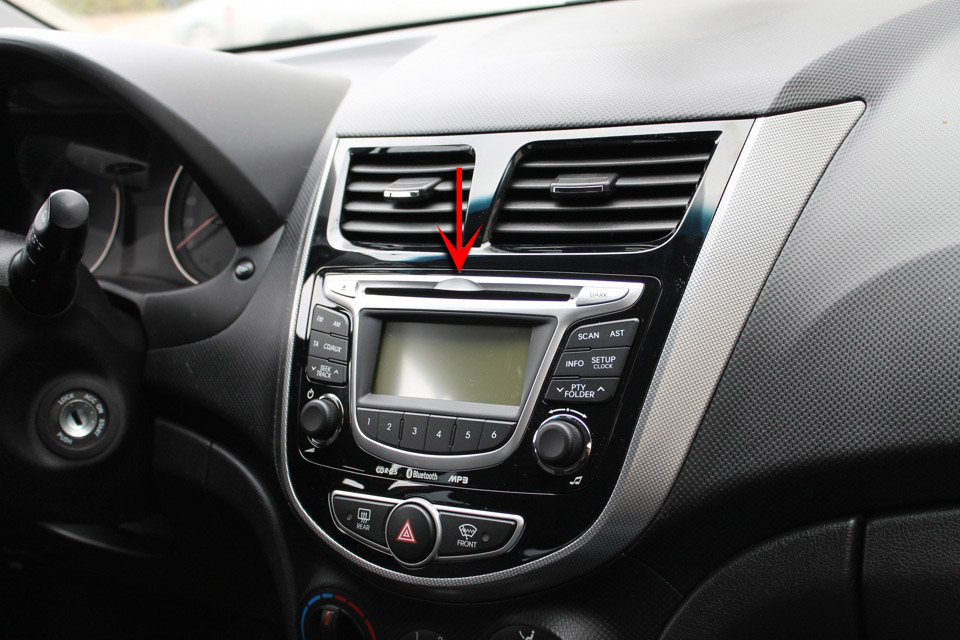

11 – Головное устройство аудиосистемы (магнитола).

Расположение штатной магнитолы на автомобиле Hyundai Solaris 2010-2016

Установленная штатная магнитола Хендай Солярис.

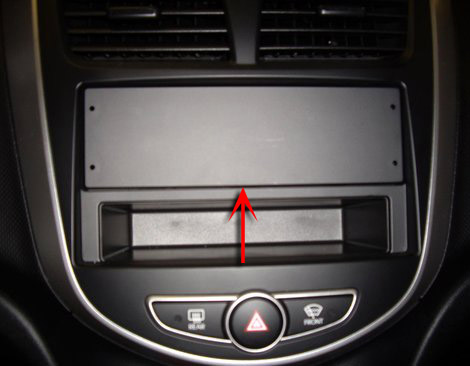

Место под установку магнитолы на автомобиле Hyundai Solaris 2010-2016

Место под установку магнитолы (в комплектации: оптима (1 DIN)).

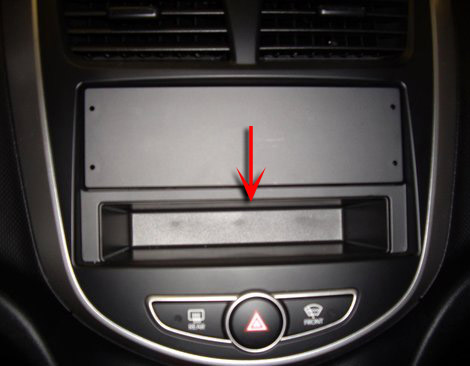

12 – Ниша для мелких предметов (в комплектации: оптима (1 DIN)).

Ниша для предметов под магнитолой на автомобиле Hyundai Solaris 2010-2016

14 – Выключатель обогрева зоны покоя очистителей ветрового стекла (в зависимости от комплектации автомобиля).

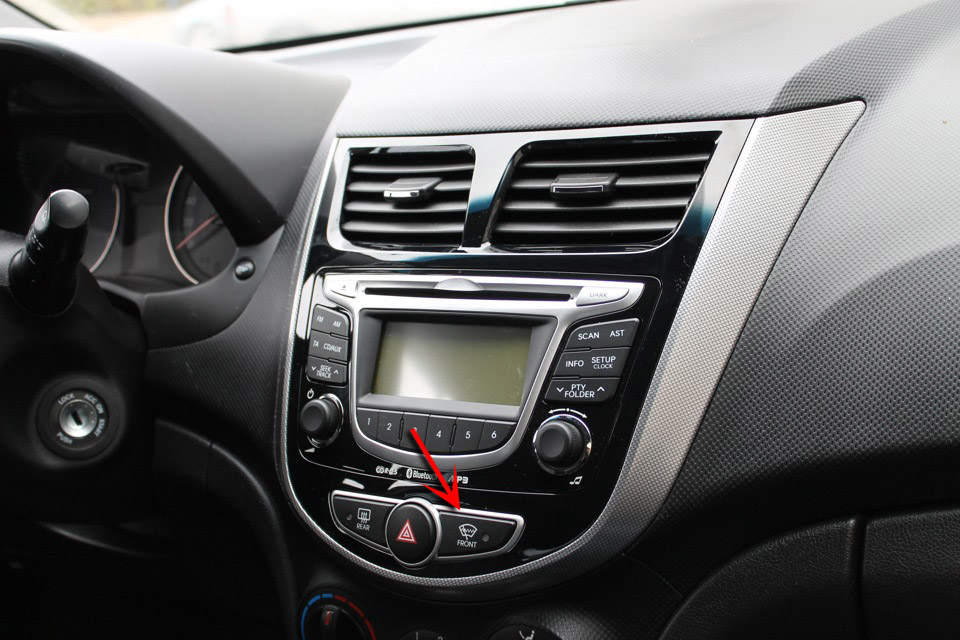

Кнопка обогрева лобового стекла на автомобиле Hyundai Solaris 2010-2016

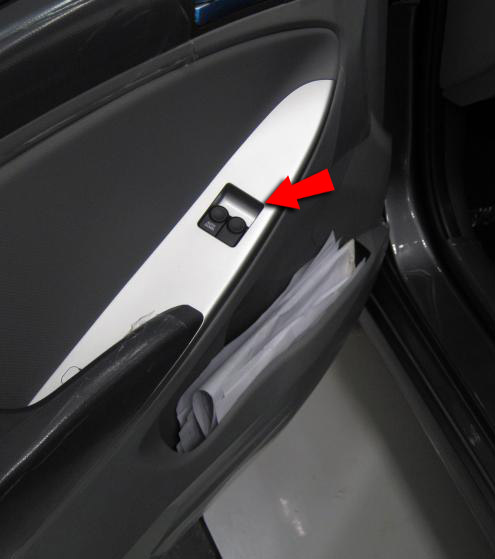

18 – Клавиша управления стеклоподъемником с электроприводом передней пассажирской двери.

Кнопка стеклоподъемника пассажирской двери на автомобиле Hyundai Solaris 2010-2016

Кнопка стеклоподъемника Хендай.

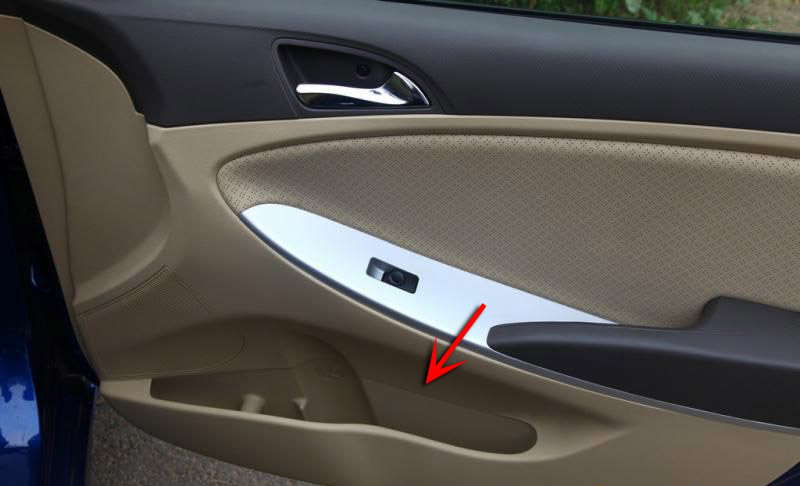

19 – Вещевой отсек, расположенный в передней пассажирской двери. Подробнее написано в этой статье.

Отделение для вещей в передней двери на автомобиле Hyundai Solaris 2010-2016

20 – Вещевой ящик, расположенный в панели приборов со стороны переднего пассажира, предназначен для хранения небольших предметов, книг и пр. Подробнее описано в этой статье.

Расположение бардачка в салоне автомобиля Hyundai Solaris 2010-2016

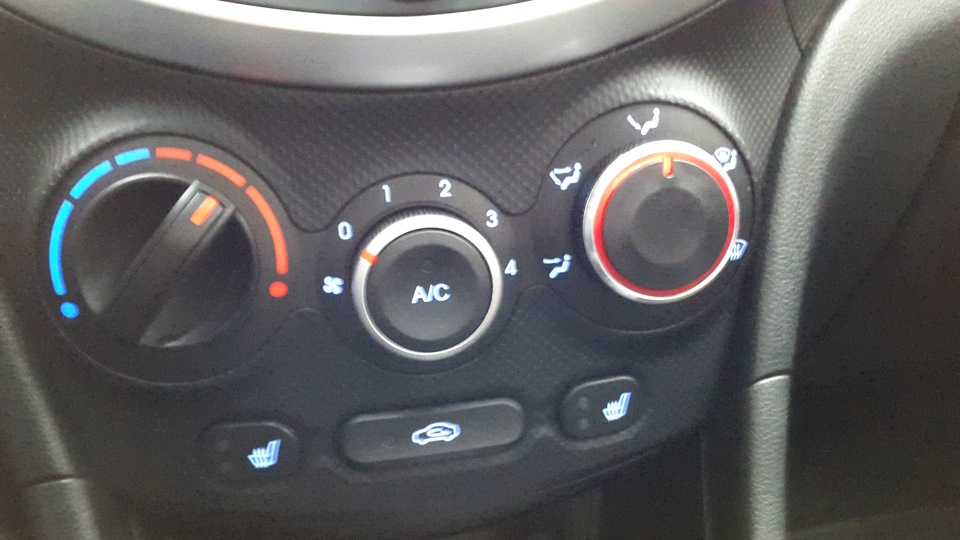

21 – Блок управления системой отопления (кондиционирования) и вентиляции салона. Подробнее описано в этой статье.

Расположение панели управления кондиционером и отопителем салона на автомобиле Hyundai Solaris 2010-2016

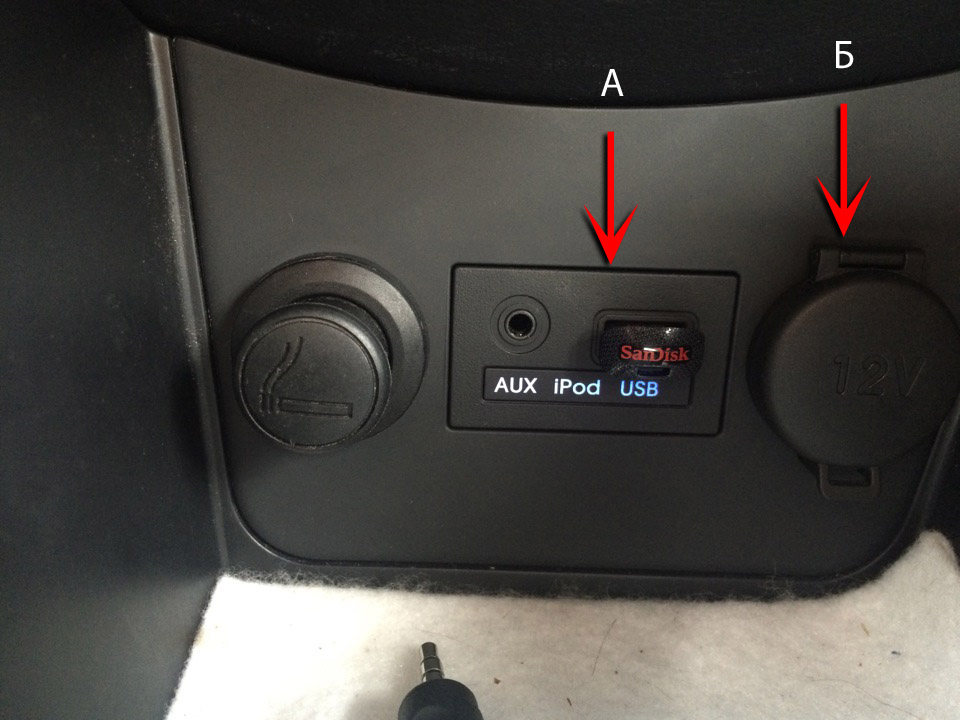

22 – Розетка (Б) для подключения дополнительного электрооборудования (12 В). В зависимости от комплектации может быть установлен блок А для подключения мультимедийных устройств и разъем USB Хендай Солярис.

USB порт и розетка 12 в. в салоне автомобиля Hyundai Solaris 2010-2016

23 – Рычаг управления механической коробкой передач или рычаг селектора автоматической коробки передач. Подробнее описано в этой статье.

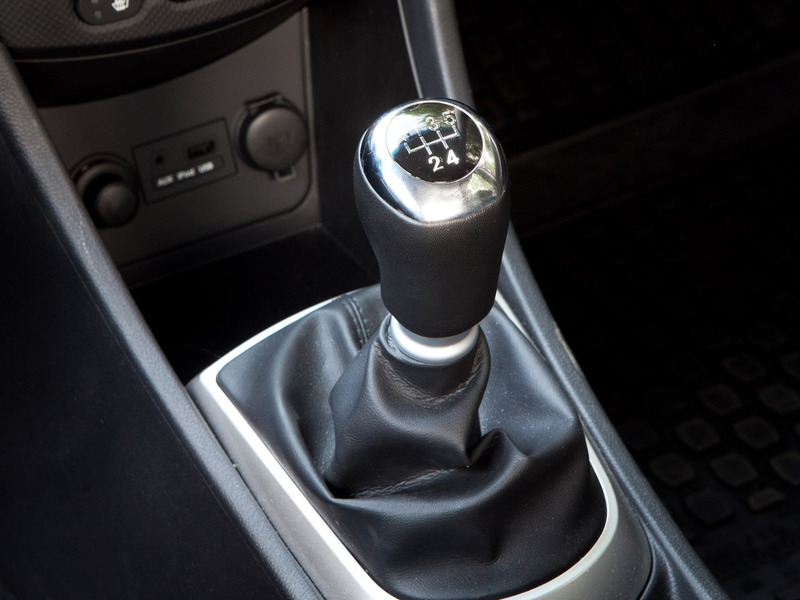

Рычаг МКПП на автомобиле Hyundai Solaris 2010-2016

Рычаг МКПП (механическая коробка передач).

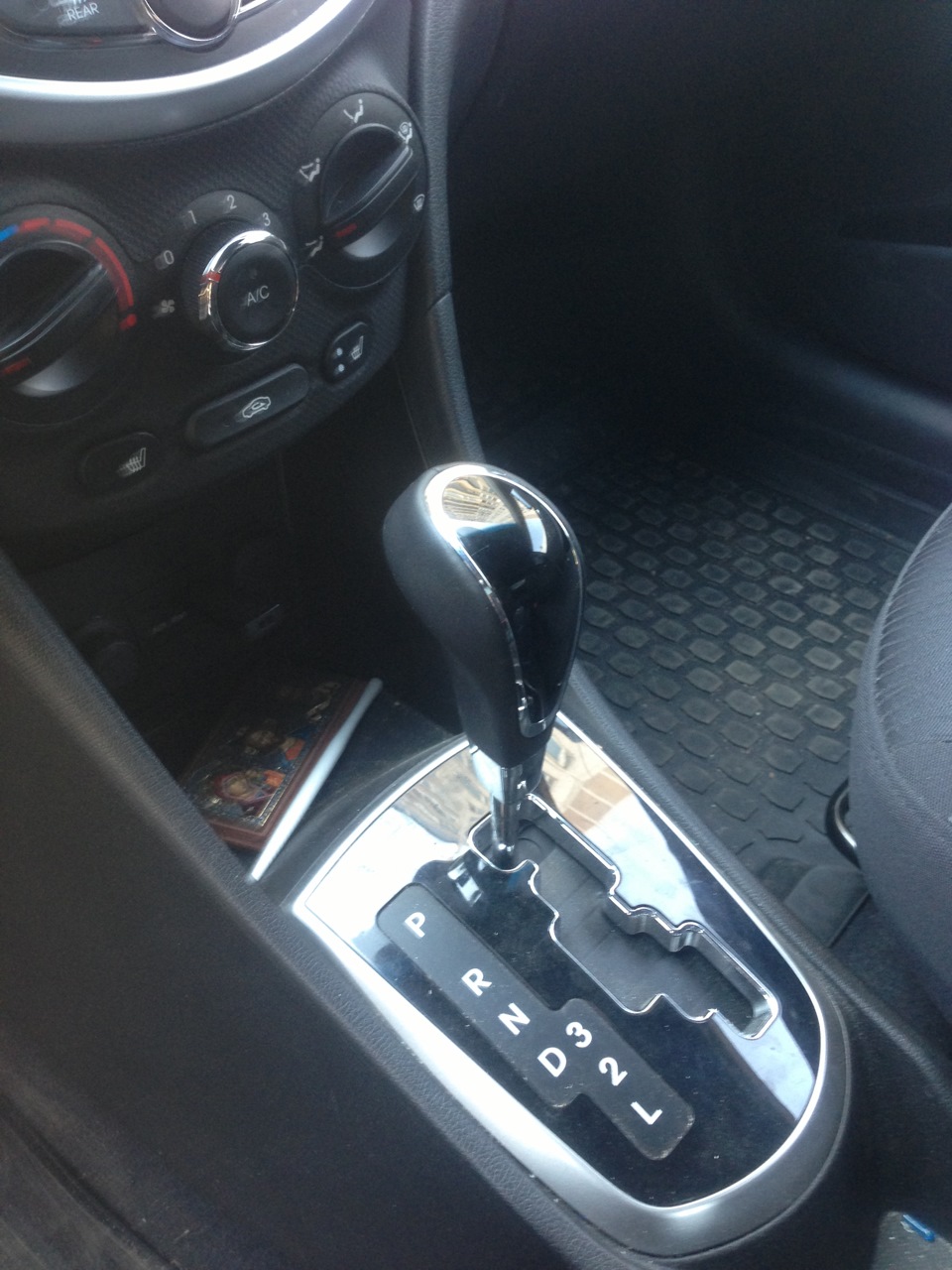

Рычаг АКПП на автомобиле Hyundai Solaris 2010-2016

Рычаг АКПП (автоматическая коробка передач).

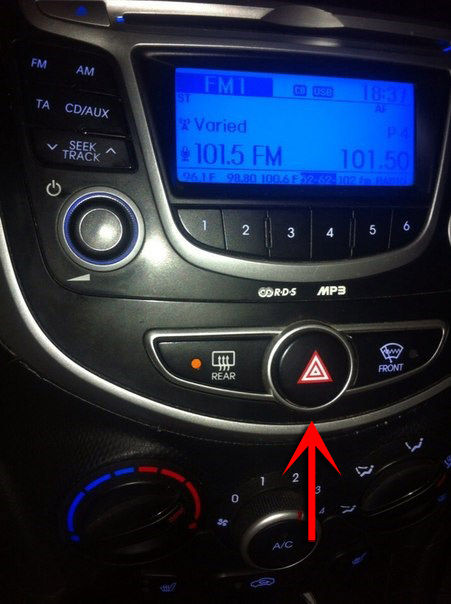

24 – Выключатель аварийной сигнализации.

Кнопка аварийки в салоне автомобиля Hyundai Solaris 2010-2016

25 – Рычаг стояночного тормоза.

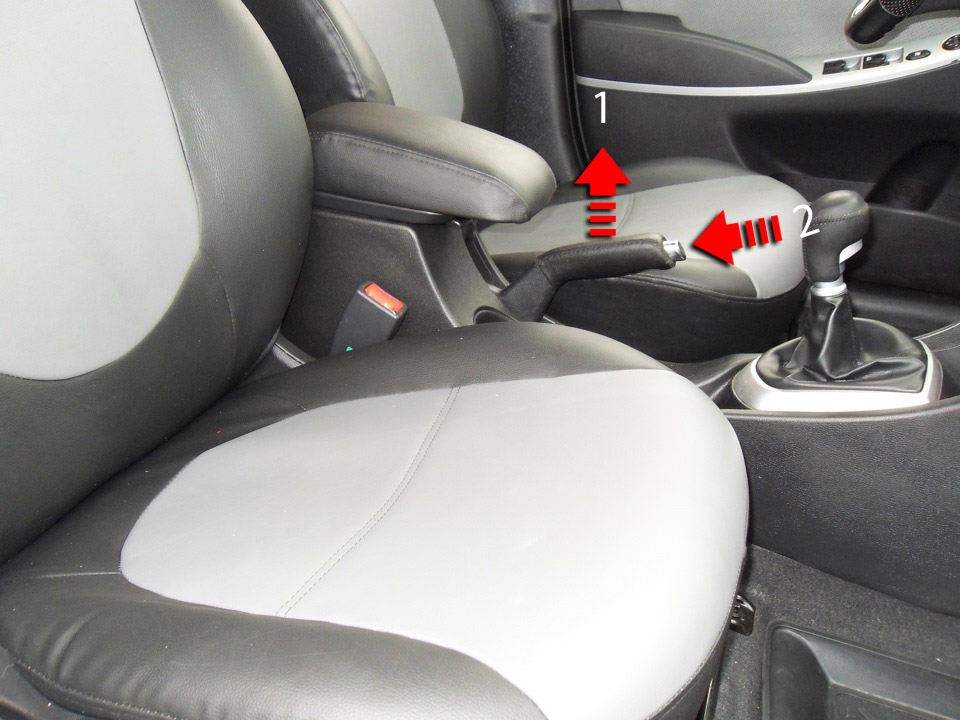

Рычаг стояночного тормоза на автомобиле Hyundai Solaris 2010-2016

Ручник Хендай Солярис.

Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх – в комбинации приборов загорится красным светом сигнализатор.

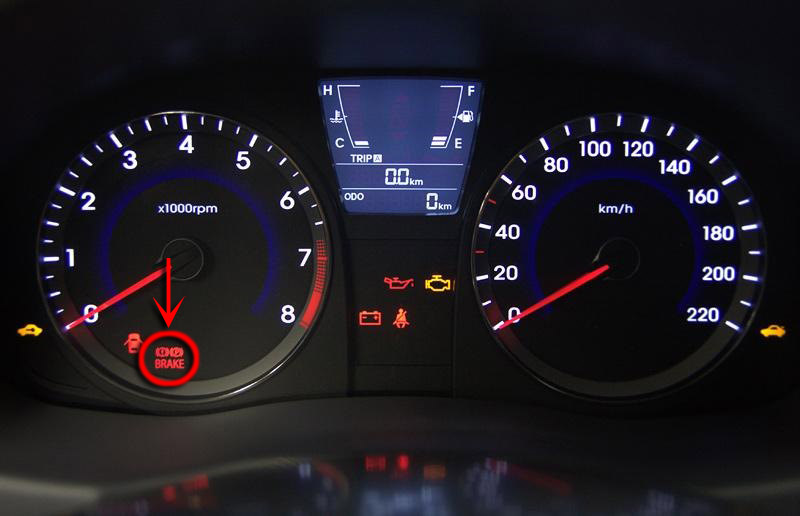

Сигнализатор поднятого ручника в комбинации приборов на автомобиле Hyundai Solaris 2010-2016

Сигнализатор поднятого ручника.

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз – сигнализатор должен погаснуть.

Выключение ручника на автомобиле Hyundai Solaris 2010-2016

26 – Прикуриватель.

Расположение прикуривателя на автомобиле Hyundai Solaris 2010-2016

Прикуриватель Хендай Солярис.

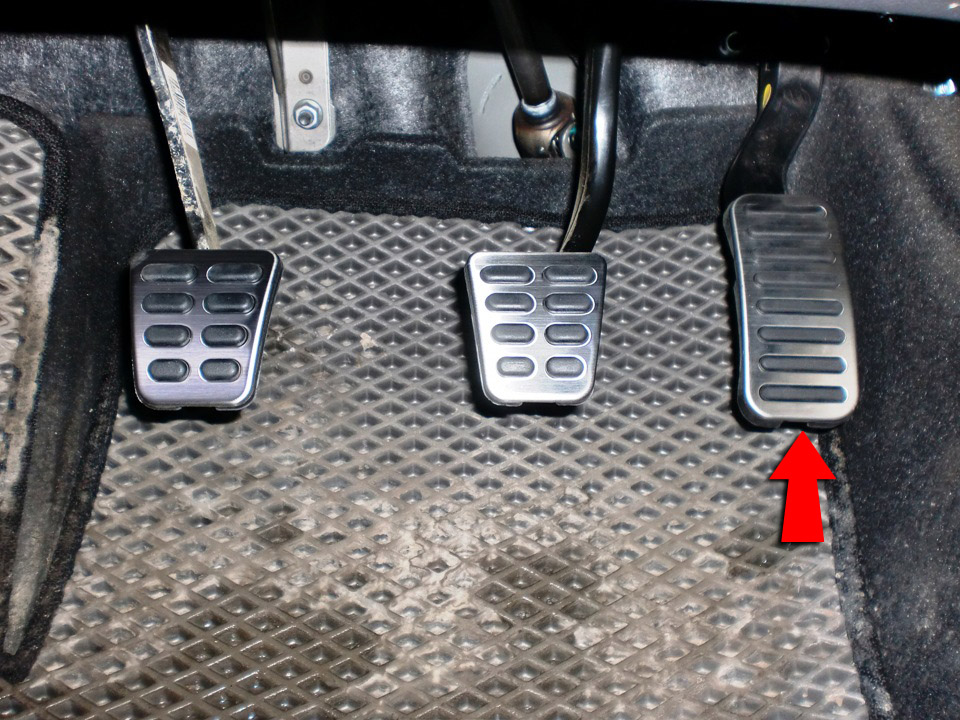

27 – Педаль акселератора (привода дроссельной заслонки).

Расположение педали газа на автомобиле Hyundai Solaris 2010-2016

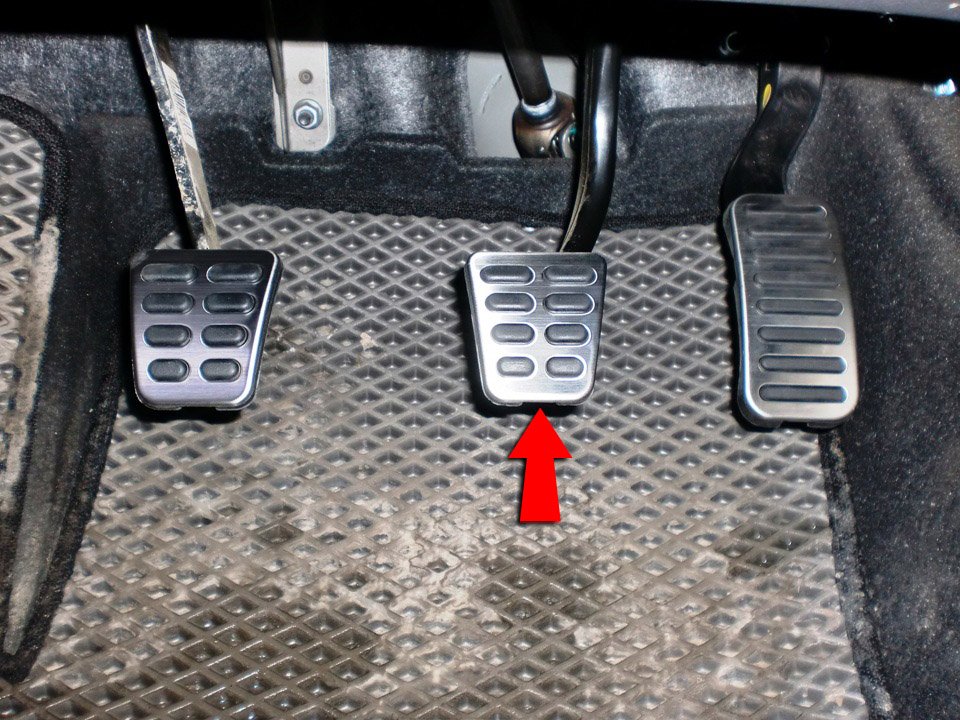

28 – Педаль тормоза.

Расположение педали тормоза на автомобиле Hyundai Solaris 2010-2016

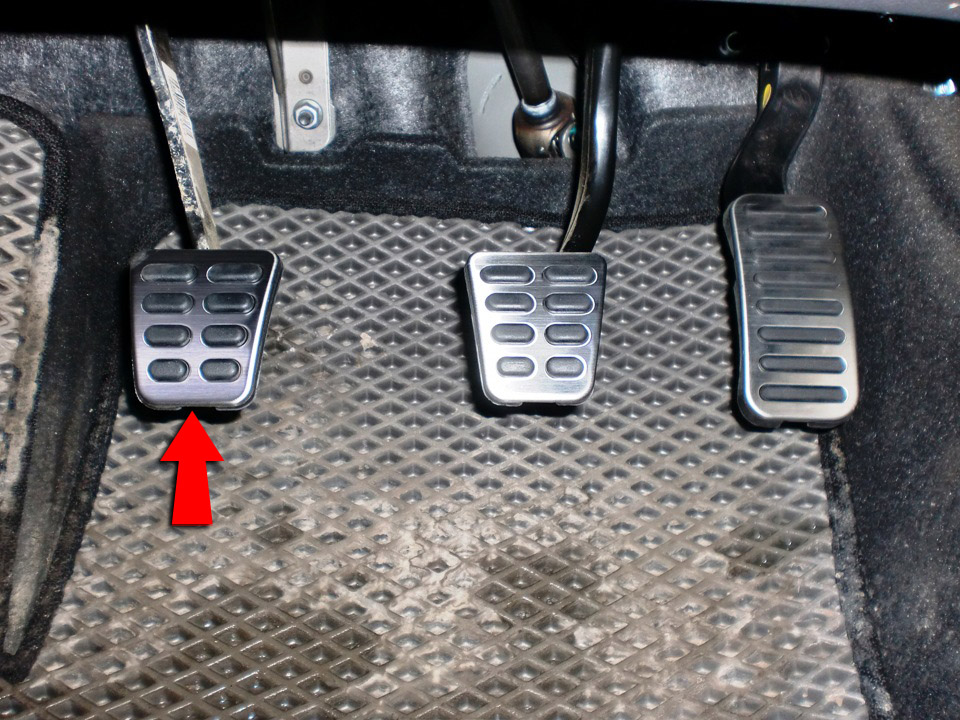

29 – Педаль сцепления. На автомобилях с автоматической коробкой передач эта педаль отсутствует.

Расположение педали сцепления МКПП на автомобиле Hyundai Solaris 2010-2016

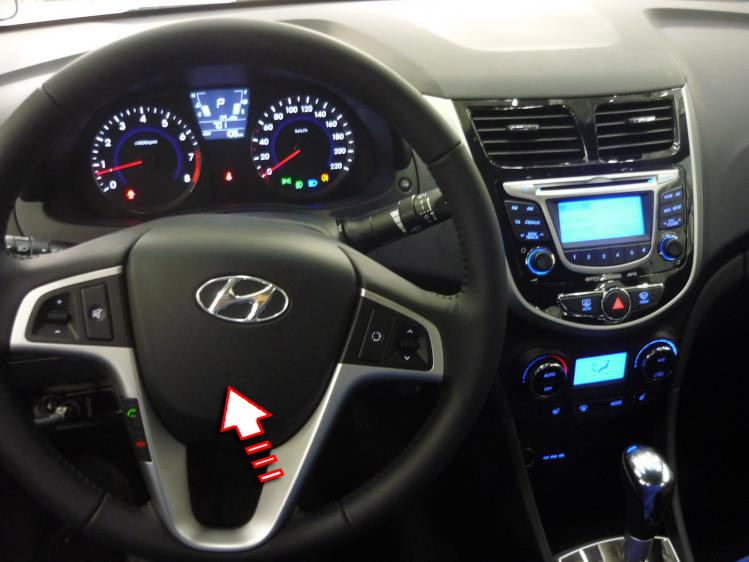

30 – Клавиша звукового сигнала. Для подачи звукового сигнала нажмите на клавишу.

Нажать на клавишу для подачи звукового сигнала на автомобиле Hyundai Solaris 2010-2016

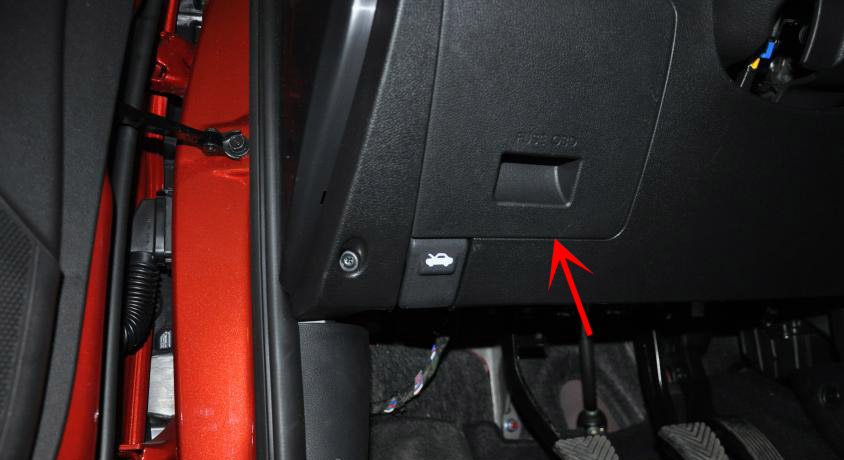

31 – Крышка монтажного блока, расположенного в салоне автомобиля.

Расположение крышки монтажного блока в салоне автомобиля Hyundai Solaris 2010-2016

32 – Рукоятка привода замка капота. Подробнее описано в этой статье.

Расположение ручки привода замка капота на автомобиле Hyundai Solaris 2010-2016

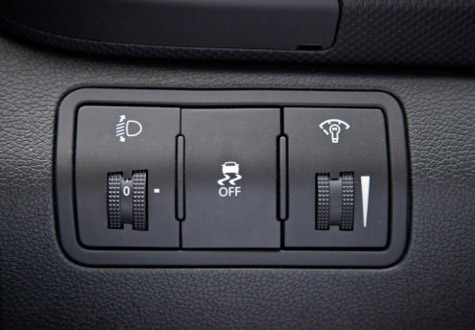

33 – Блок управления электрокорректором света фар, яркости подсветки комбинации приборов и клавиша отключения системы курсовой устойчивости ESP (в зависимости от комплектации).

Расположение корректора света фар на автомобиле Hyundai Solaris 2010-2016

Корректор фар Хендай.

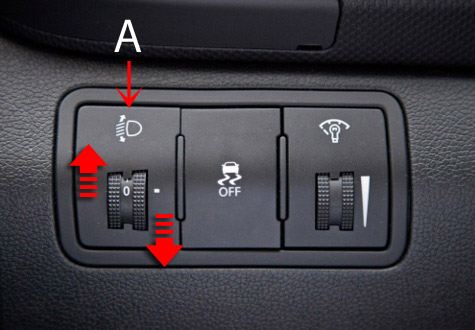

Вращением рукоятки регулятора А электрокорректора света фар в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

Изменять коррекцию фар при загрузке автомобиля Hyundai Solaris 2010-2016

Корректор фар Хендай.

0 – один водитель или водитель и пассажир на переднем сиденье;

1 – все места заняты;

2 – все места заняты и груз в багажнике;

3 – один водитель и груз в багажнике.

Чтобы отключить работу системы ESP, нажмите клавишу Б (загорится сигнализатор в комбинации приборов). После перезапуска двигателя система автоматически включится.

Поворотом регулятора В плавно изменяют яркость подсветки комбинации приборов. В крайнем верхнем положении ползунка яркость максимальная, а в крайнем нижнем – подсветка выключена.

Выключение ESP автомобиля и регулировка яркости комбинации приборов на автомобиле Hyundai Solaris 2010-2016

Выключение ESP и регулировка яркости.

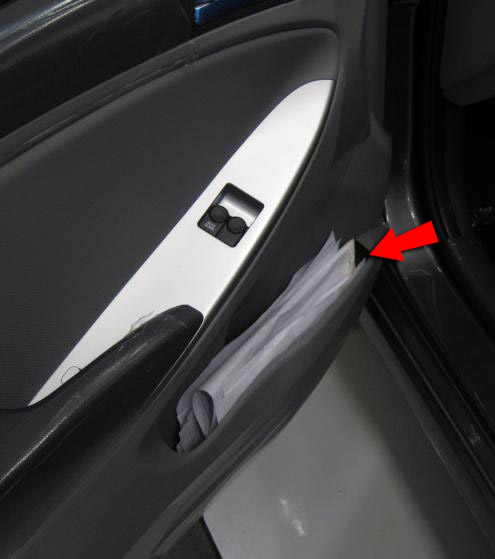

34 – Вещевой отсек, расположенный в двери водителя. Подробнее описано в этой статье.

Вещевой ящик в двери водителя на автомобиле Hyundai Solaris 2010-2016

35 – Блок управления передними стеклоподъемниками. В зависимости от комплектации блок может быть совмещен с блоком управления зеркалами заднего вида и блокировкой замков дверей.

Блок управления передних стеклоподъемников на автомобиле Hyundai Solaris 2010-2016

Блок управления передними стеклоподъемниками.

Блок управления стеклоподъемниками, регулировкой зеркала и замков автомобиля Hyundai Solaris 2010-2016

Блок управления стеклоподъемниками, блок управления зеркал и блок управления замков двери.

В статье не хватает:

  • Качественных фото ремонта
