Снятие и замена стартера Skoda Octavia I Tour 1996 - 2010

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ накидной изогнутый 13 мм
• Гаечный ключ торцевой трубчатый 13 мм
• Ключ трещоточный
• Удлинитель торцевых головок
• Вороток под торцевую головку
• Торцевая головка 10 мм
• Торцевая головка 13 мм
• Торцевая головка 18 мм
• Отвертка плоская большая

Детали и расходники:

• Стартер — VAG 020 911 023 T (если нужна замена)

Примечания:

Стартер Шкода Октавия Тур  представляет собой четырехполюсный четырехщеточный электро­двигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с пла­нетарным редуктором и электромагнитным двухобмоточным тяговым реле.

Стартер питается от аккумуля­торной батареи емкостью 61 А•ч (71 А•ч — для дизельных двигателей) и относится к восста­навливаемым, обслуживаемым изделиям.

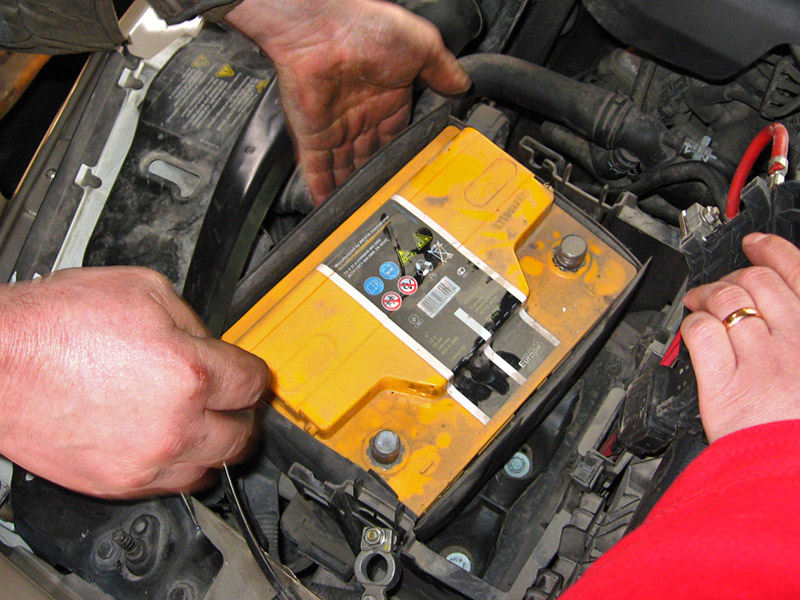

1. Извлеките аккумуляторную батарею из моторного отсека, как описано в этой статье.

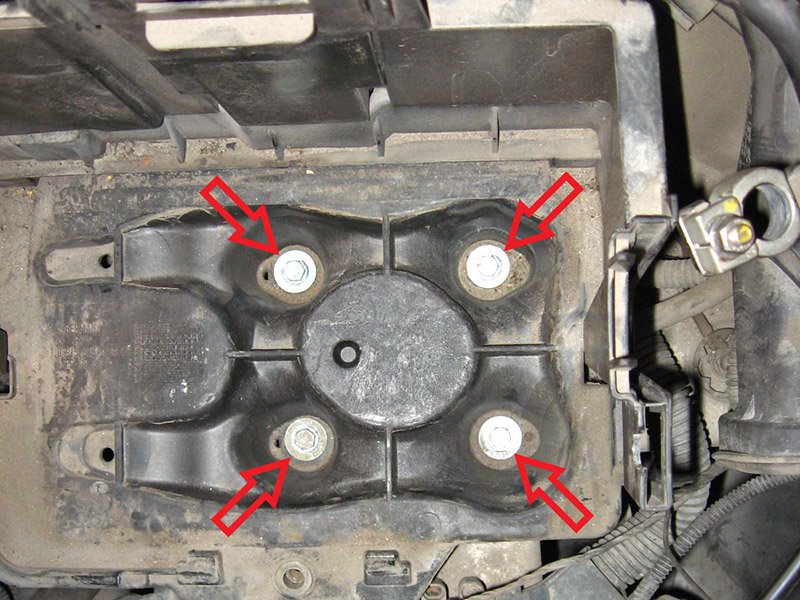

2. Извлеките полку крепления аккумуляторной батареи из моторного отсека, как описано в этой статье.

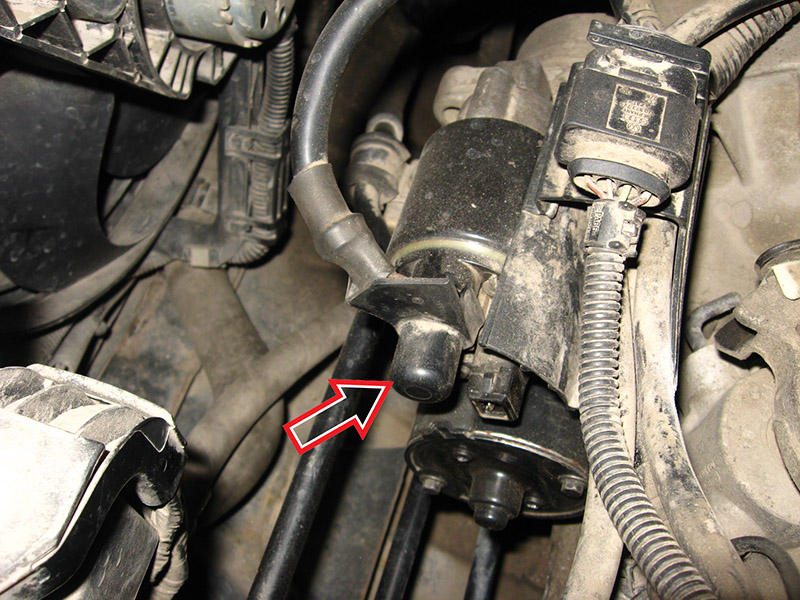

3. Снимите пластмассовый защитный колпачок с наконеч­ника силового провода.

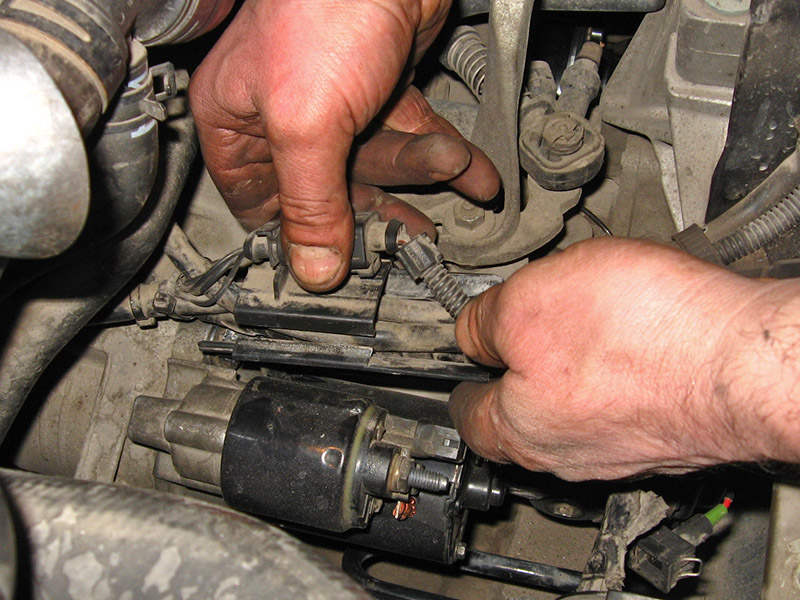

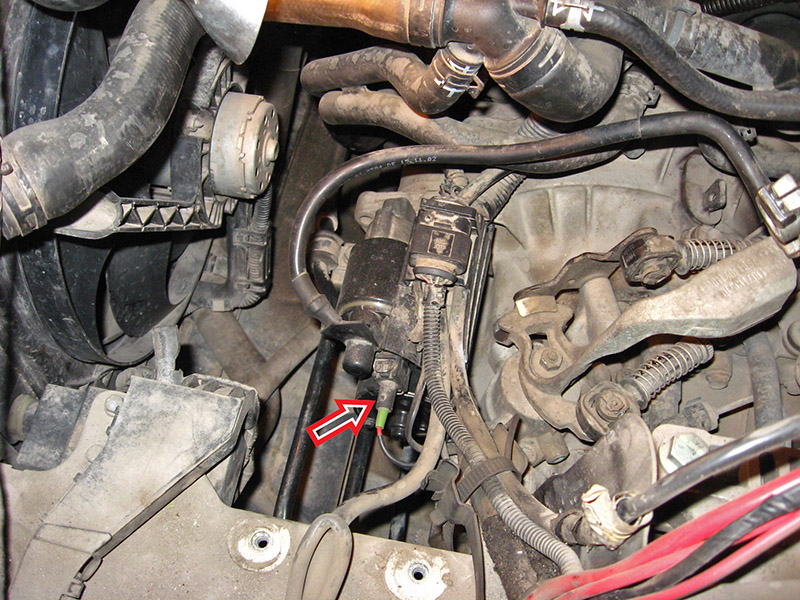

4. Отожмите фиксатор колодки управляю­щего провода.

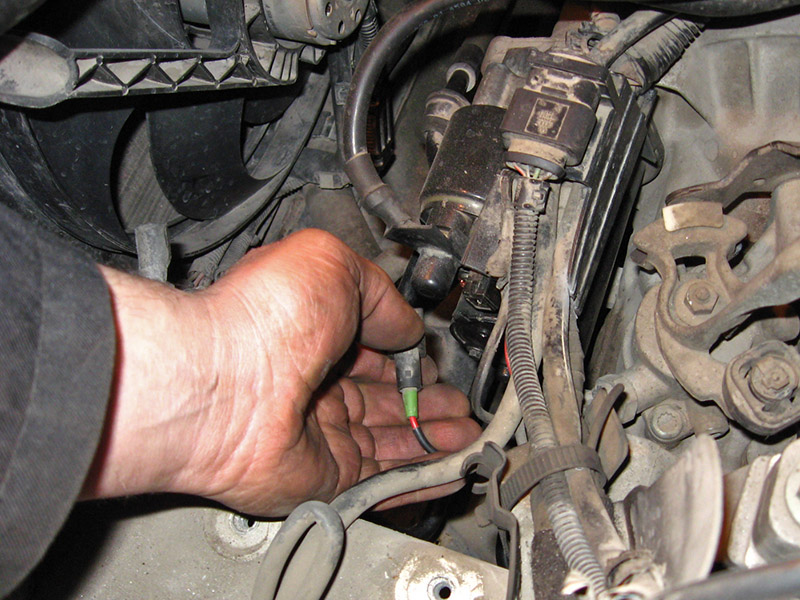

5. Отсоедините колодку от тягового реле Шкода Октавия Тур.

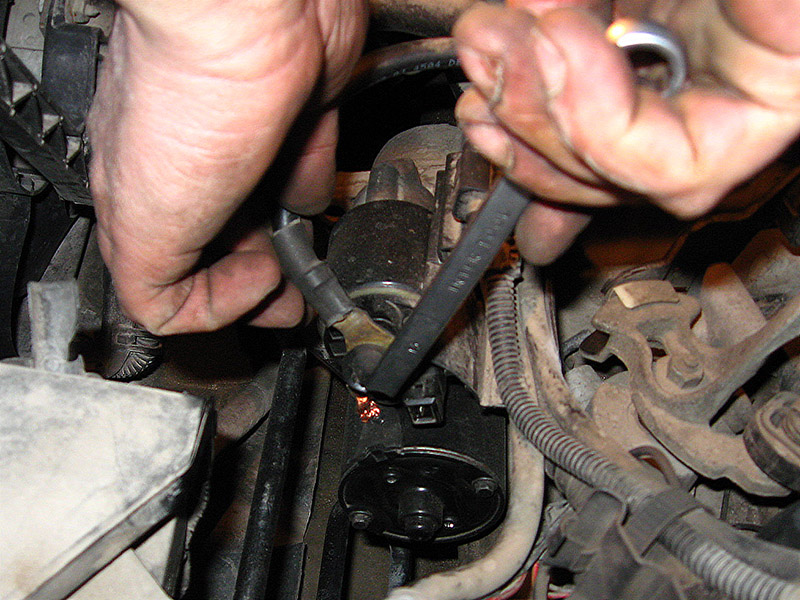

6. Отверните гайку наконечника контактно­го болта от вывода стартера.

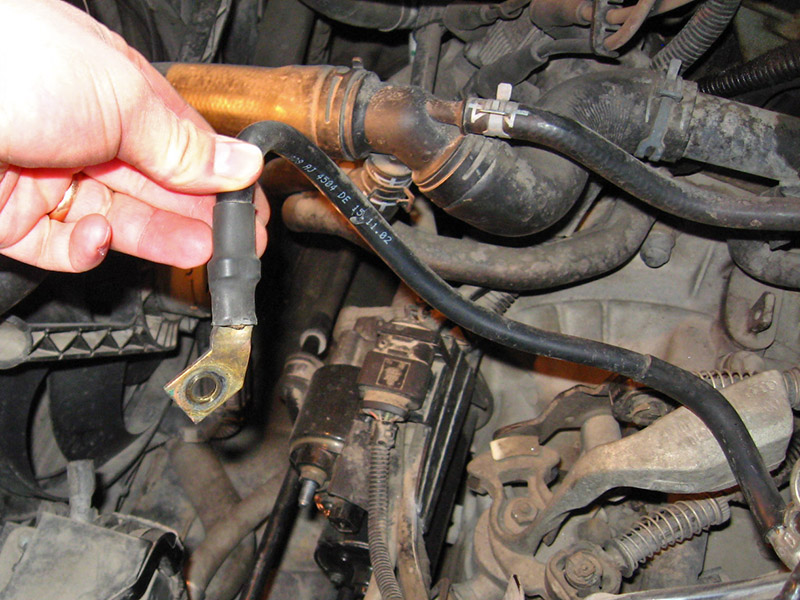

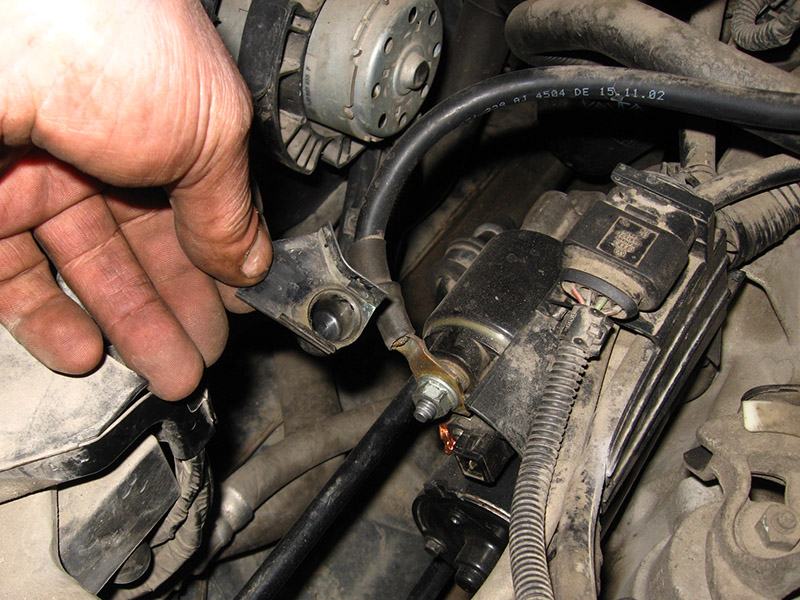

7. Отсоедините наконечник от вывода стартера.

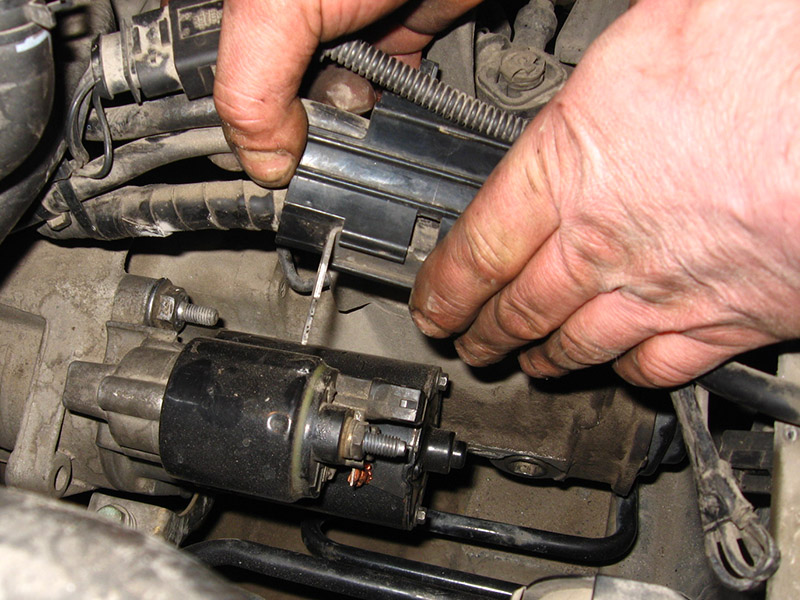

8. Открутите пластмассовый держатель жгута проводов, который прикручен гайкой к верхнему болту крепления стартера.

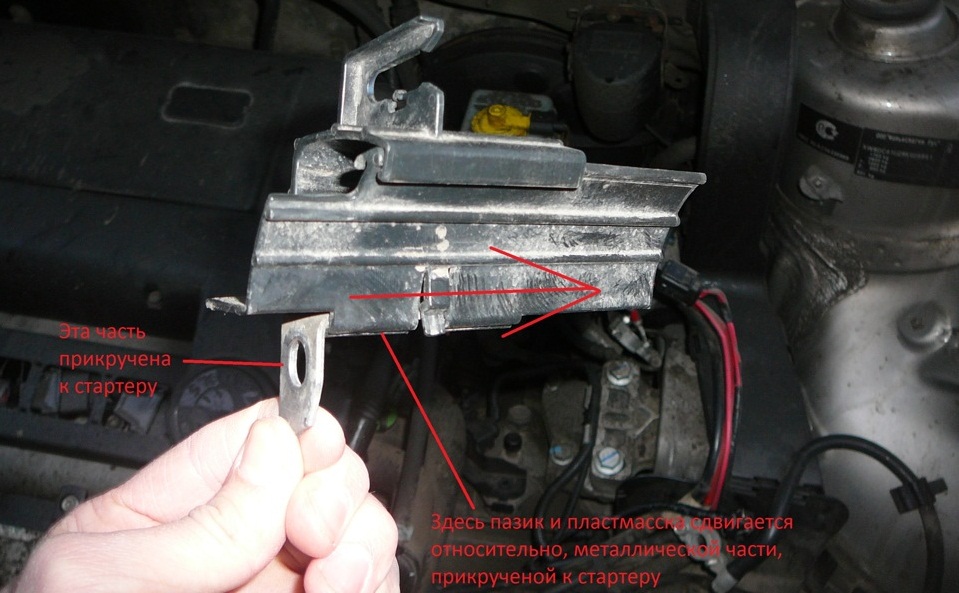

9. Сдвиньте держатель немного вправо относительно стартера, так как металлическая часть вставлена в паз держателя и свободно передвигается.

Примечание:

Для доступа к верхнему болту крепления стартера лучше полностью снять пластмассовый держатель жгута проводов.

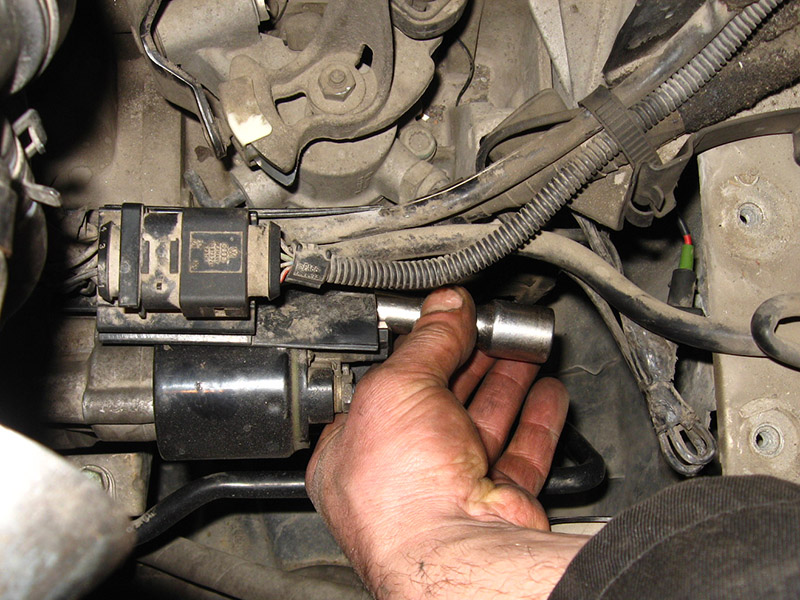

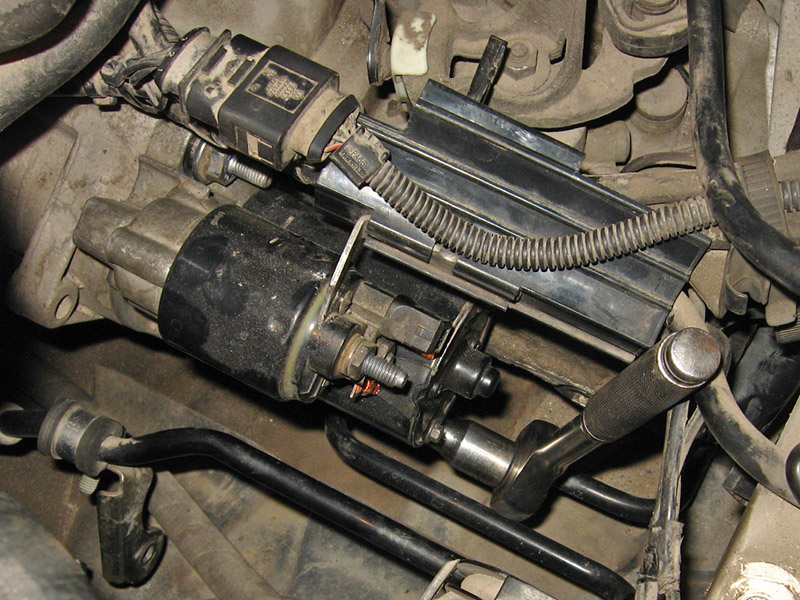

10. Выверните болт верхнего крепления стартера.

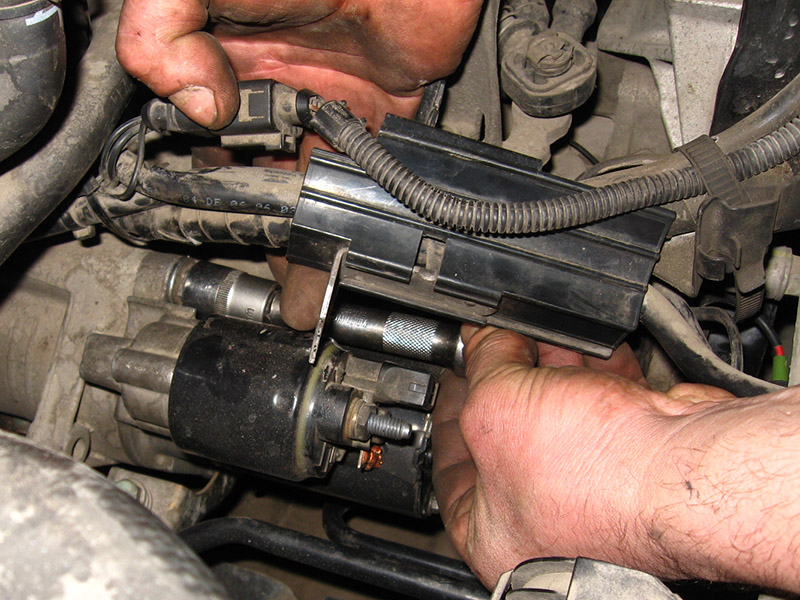

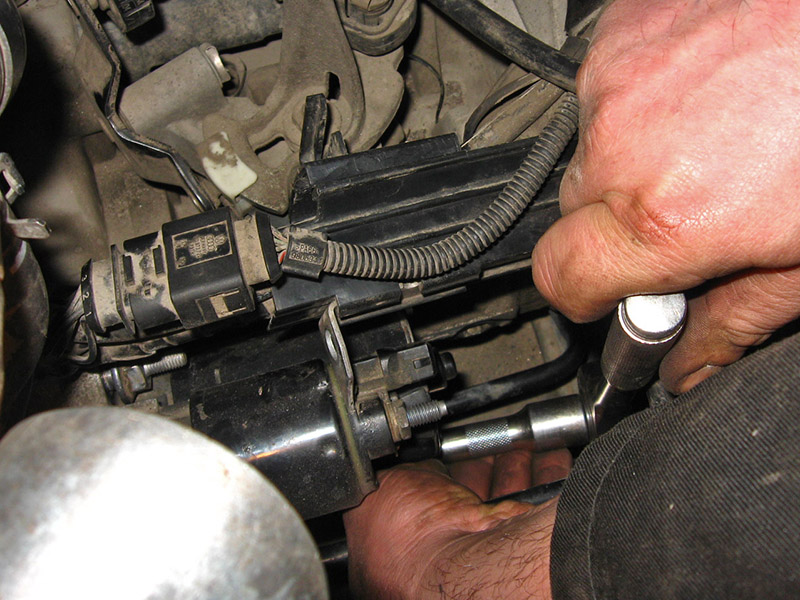

11. Выверните болт нижнего крепления стартера.

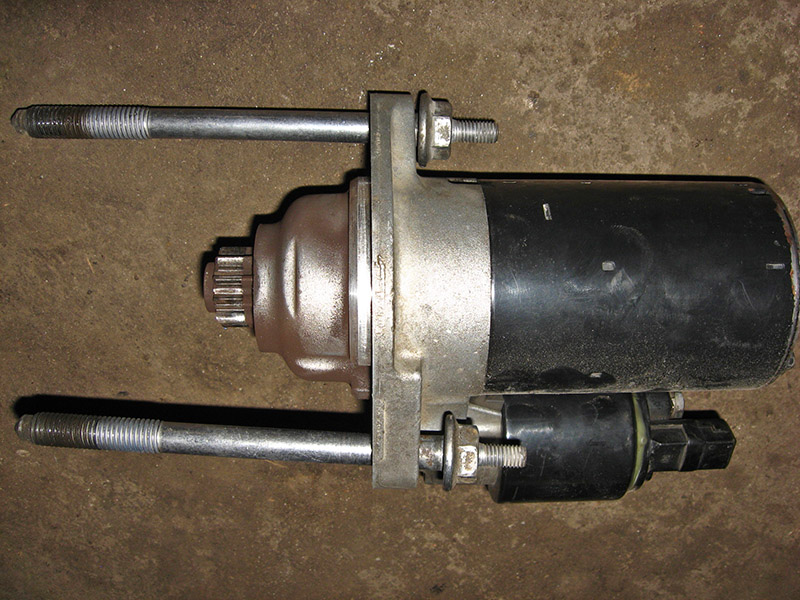

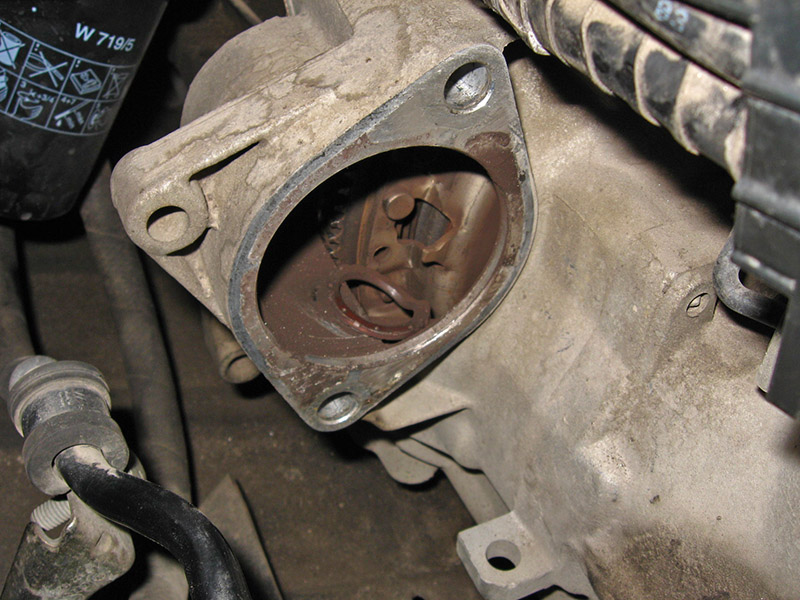

12. Извлеките болты и снимите стартер с автомобиля.

13. Установите стартер в порядке, обрат­ном снятию.

Для того чтобы избежать многих неисправ­ностей стартера, соблюдайте ряд простых правил при его эксплуатации:

• пуская двигатель, включайте стартер не бо­лее чем на 10–15 с и повторно — через 20–30 с. Непрерывная длительная работа стартера мо­жет привести к перегреву. Если после трех по­пыток двигатель не пускается, то следует про­верить и устранить неисправности в системе питания двигателя или в системе зажигания;
• после пуска двигателя немедленно выклю­чите стартер, так как длительное вращение маховиком шестерни привода может приве­сти к повреждению муфты свободного хода стартера;
• не передвигайте автомобиль с помощью стартера, так как это вызывает его значи­тельную перегрузку и повреждение.
