Установка датчика уровня жидкости в бачке стеклоомывателя

Инструмент:

• Сверло - коронка на 18мм

Детали и расходники:

• Датчик уровня омывающей жидкости 881238401

• Уплотнительное резиновое кольцо на датчик 1238821

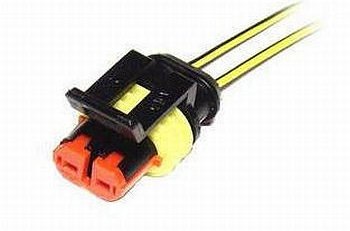

• Штекер для подключения проводов к датчику

1. Первым делом необходимо снять бампер авто.

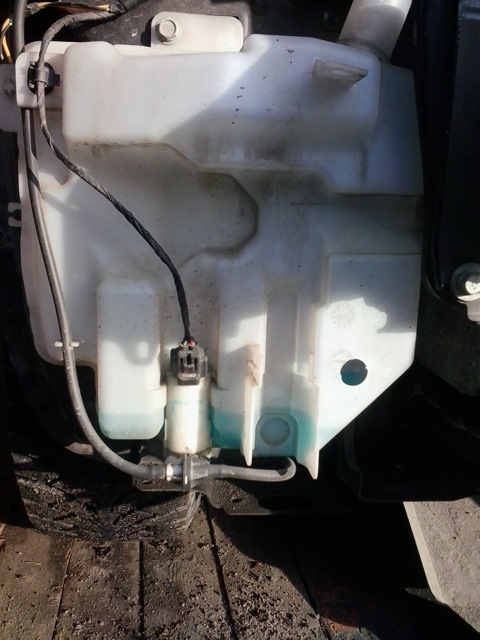

2. После того как бампер снят - мы получаем полный доступ к бачку с омывающей жидкостью.

3. Делаем отверстие чуть выше, чтоб не было неожиданностью, что закончилась омывайка.

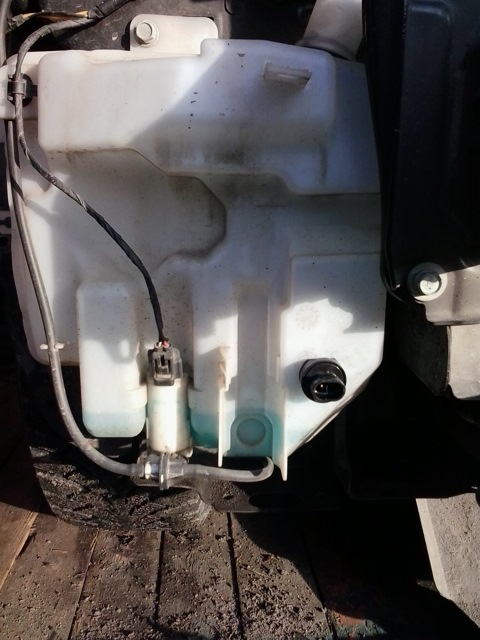

4. Вставляем датчик с резиной вставкой в отверстие.

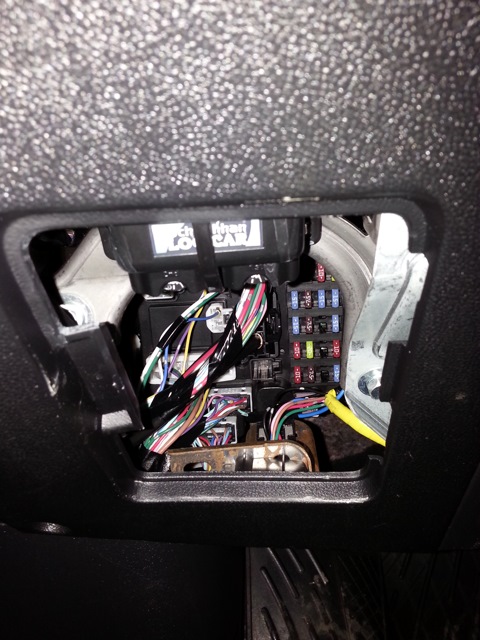

5. Прикручиваем и изолируем провода к датчику. Один - на землю, другой - тянем к блоку ЕТАКСа.

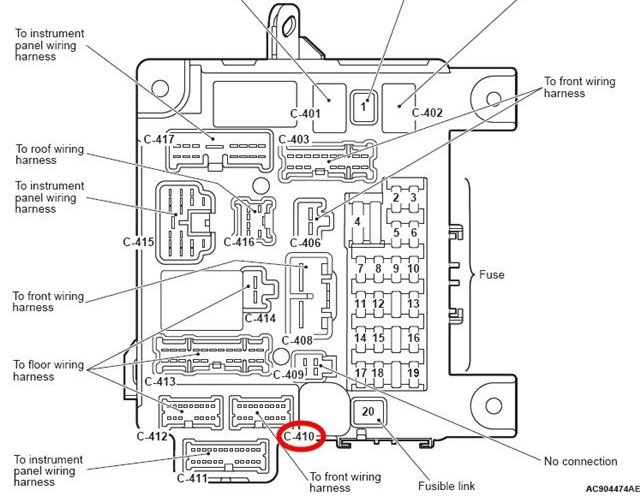

6. Теперь о подключении датчика. Для того чтобы система заработала, необходимо один провод от датчика подсоединить к "массе", а второй - на 3-й контакт штекера С-410 блока ЕТАКС.

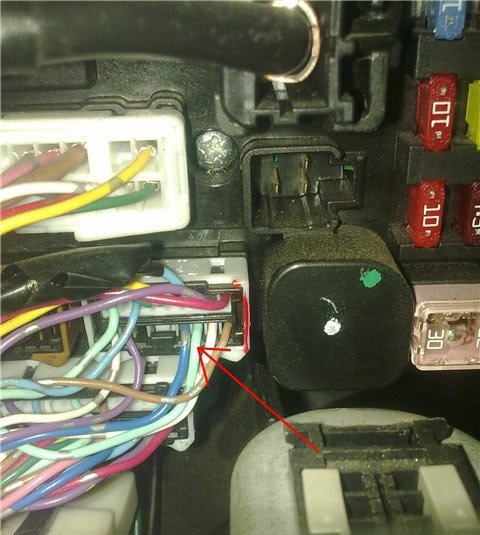

7. Подключаем один провод на 3-й контакт штекера С-410 блока ЕТАКС.

8. На рестайле на этом контакте присутствует светло-зелёный провод, который идёт на специальный штекер для подключения розетки прицепа.

9. Провод протягиваем через моторный отсек, через отверстие шланга омывайки заднего стекла. Сам провод проложил в гофре, привязав к существующей проводки пластмассовыми хомутами.

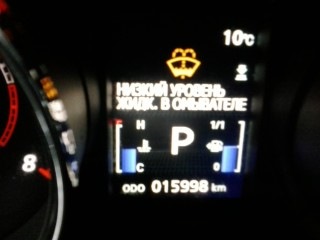

10. В итоге получаем вот такой датчик уровня омывающей жидкости.

В статье не хватает:

• Фото деталей и расходников​
