Электросхема системы подушек безопасности Lada Largus

favorite 0

print share bookmark_border

0 Просмотры

0.0 Рейтинг

Без инструмента

Не обозначено

Всего просмотров:

За год:

За 30 дней:

За 7 дней:

Сегодня:

Длительность просмотра:

Смотрят сейчас:

0.0

Средняя оценка

0голосов

5

0

4

0

3

0

2

0

1

0

Оценить статью

☆ ☆ ☆ ☆ ☆

Хорошо (4 балла)

Без инструмента

Все операции можно выполнить руками, без инструмента.

Не обозначено

Среднее время работы

0 голосов

5 - 30 мин.

0 голосов

30 мин. - 1 ч.

0 голосов

1 - 3 ч.

0 голосов

3 - 6 ч.

0 голосов

6 - 12 ч.

0 голосов

12 - 24 ч.

0 голосов

2 дня и больше

0 голосов

Автосервисы рядом

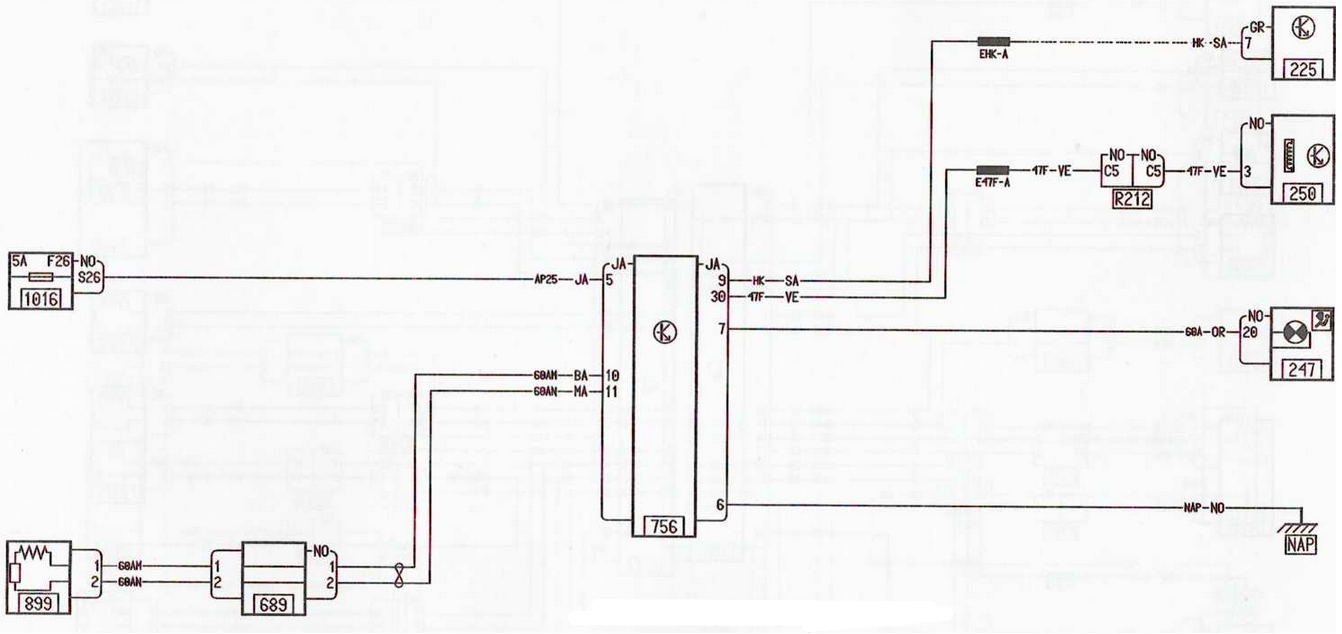

Подушка безопасности водителя, подушка безопасности пассажира двухканальная

Подушка безопасности водителя одноканальная

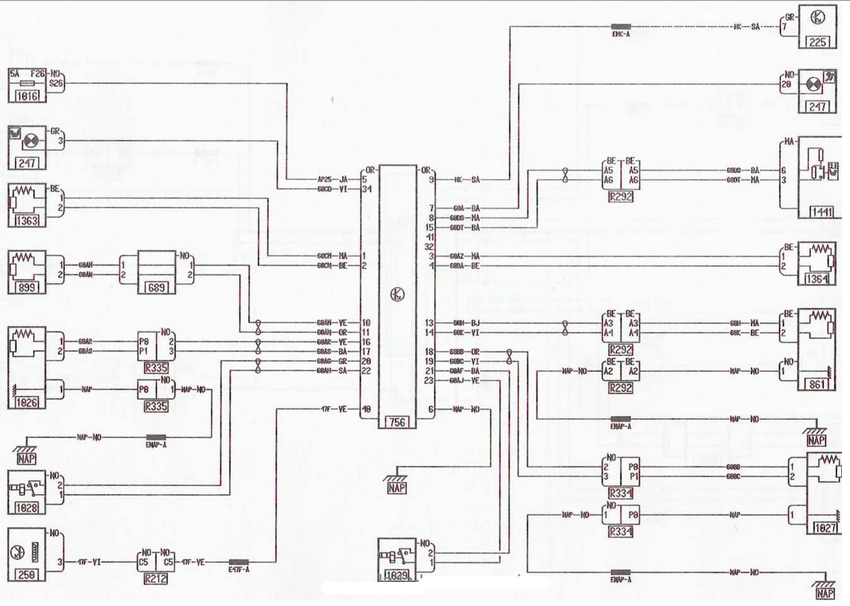

С сбоковыми подушками и преднатяжателями ремней

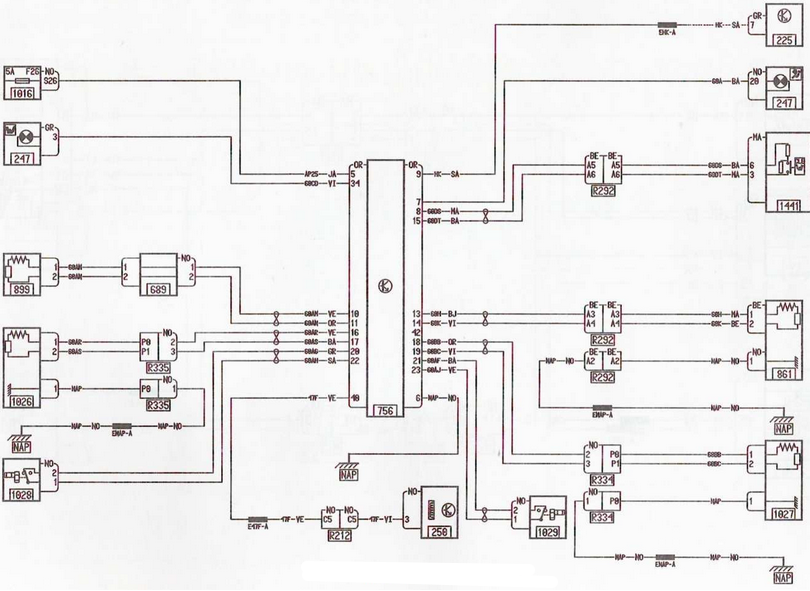

С боковыми подушками безопасности

Источник: http://lada-largus.narod.ru/html/all-shems.html
