Механизм привода клапанов двигателя 1MZ-FE Toyota Camry 2001 - 2006. Общие сведения

Клапаны двигателя 1MZ-FE Toyota Camry открываются и закрываются непосредственно четырьмя распредвалами.

Распредвалы привода выпускных клапанов приводятся в действие зубчатым ремнем, в то время как распредвалы привода впускных клапанов приводятся в действие шестернями на распредвалах привода выпускных клапанов.

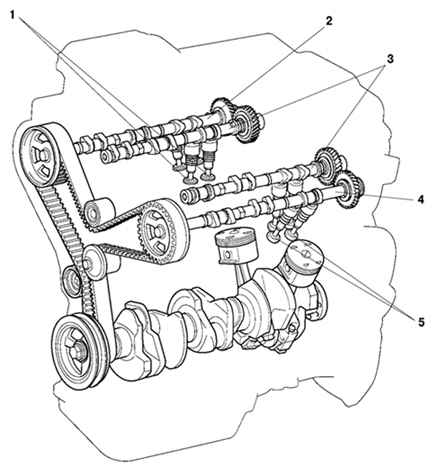

Схема механизма привода клапанов:

1 – впускные клапаны;

2 – распредвал привода выпускных клапанов;

3 – распредвалы привода впускных клапанов;

4 – распредвал привода выпускных клапанов;

5 – выпускные клапаны.
