Подключение ПТФ к реле головного света.

После инсталляции индикатора температуры двигателя в место, где стояла кнопка включения ПТФ, встал вопрос о приобретении нового переключателя головного света с функцией включения передних ПТФ, т.к. "колхозить" оставшуюся без места кнопку никуда не хотелось и включение ПТФ должно оставаться независимым от включения ближнего света (а то, можно было бы реализовать включение передних ПТФ через неиспользуемый контакт включения заднего ПТФ). Оригинальный ПГС стоит неоправданно дорого, потому был куплен не оригинал в Китае, в хромовом исполнении, за адекватную качеству цену. Для реализации функции включения ПТФ потребуется добавить один пин в колодку ПГС (контакт NL). В переключателе на ПТФ коммутируется "+" от контакта АСС. Сам ПГС вытаскивается, из положения "выключено", легким нажатием на него с одновременным поворотом вправо.

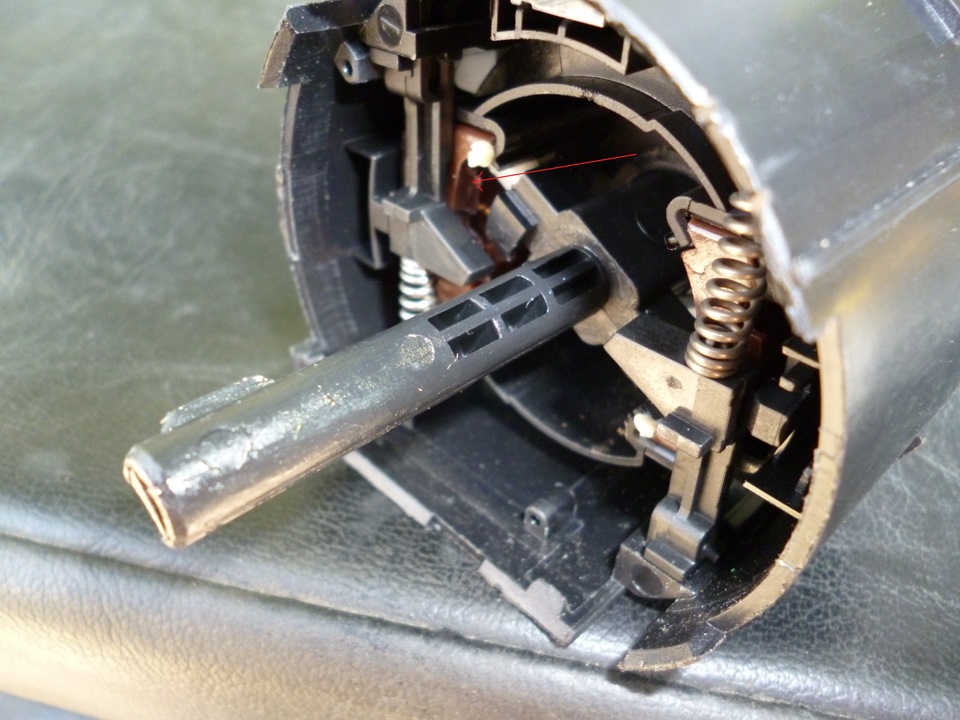

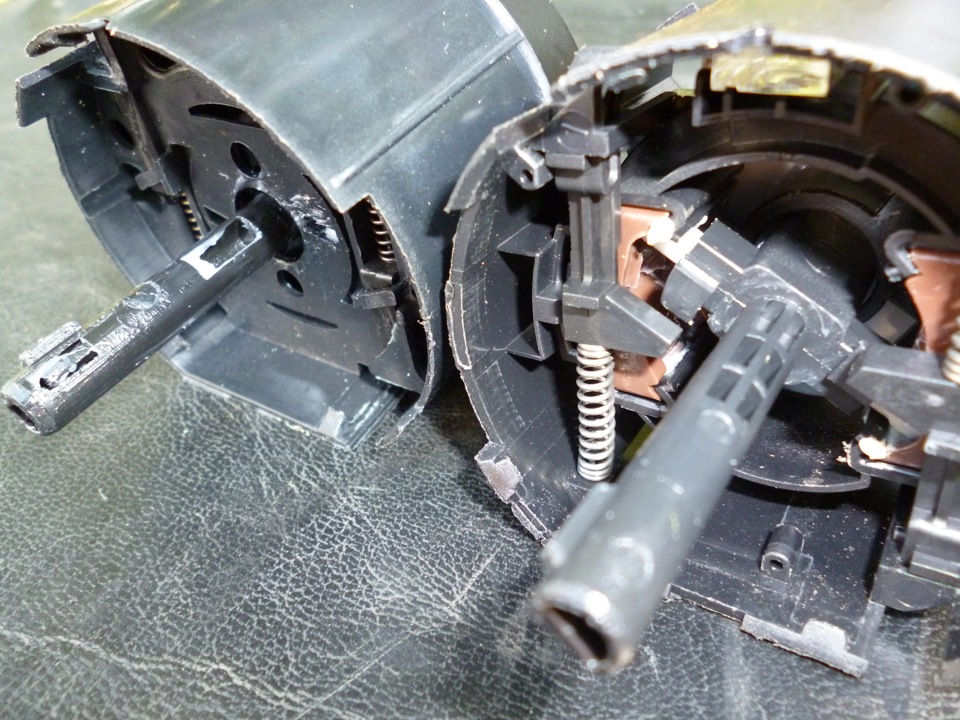

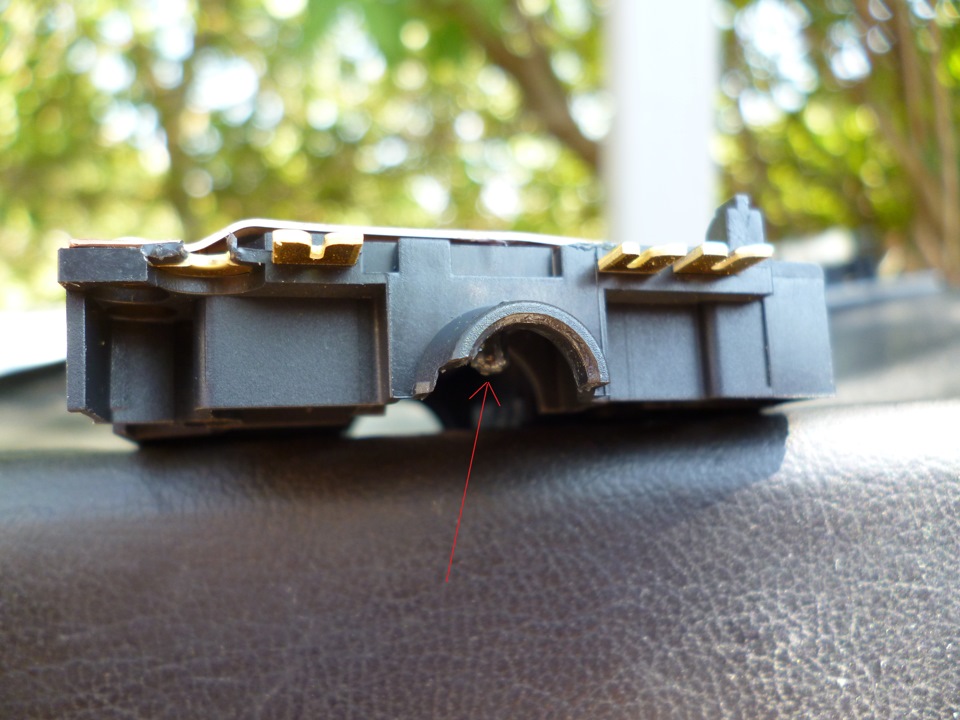

Кстати, отличия в переключателях не значительны, контактные группы в переключателях функционально идентичны, просто, из шкурности, немцы разорвали контакт на одной дорожке, прорвав её выштамповкой (можно и запаять при желании) и не вставили один пластиковый штырек-толкатель на контакт включения передних ПТФ (тоже реально дооснастить). А в крутилке, в снимаемой пластиковой втулке, тоже можно аккуратно удалить чуть лишнего пластика, чтобы ПТФ включались уже из положения габаритов. На валу (или как его там) в штатном переключателе в пазу стоят перемычки, которые, впрочем, легко удаляются паяльником.
по ходу дела доработал индикацию ПГС под себя. Теперь значки на ПГС подсвечиваются индивидуальными светиками. для этого необходимо добавить две перегородки в ПГС, создав отдельные каналы подсветки значков.
Два красных светика индикации ПТФ выкинул, переставил красный светик из индикации "ближний свет" в новое положение — подсветку значка "габариты", а на индикацию ближнего света поставил зеленый светик.
В выключенном положении ПГС, при включении зажигания, загорается красная подсветка ручки. При включении габаритов подсвечиваются красным положения "ноль" и "габариты". Зеленый светик индикации ПТФ загорается только при включении ПТФ, индикация ПТФ на приборке загорается в любом включенном положении ПТФ. зеленый светик индикации ближнего света загорается, соответственно, исключительно при включении ближнего.
Ну, вот, теперь передние ПТФ можно включать как в положении включенных габаритов, так и в положении включенного ближнего света, а переключатель приобрел свою индивидуальность!
