Проверка и регулировка привода выключения сцепления на Nissan Almera Classic

Инструменты:

• Гаечный ключ рожковый 14 мм
• Плоскогубцы
• Линейка

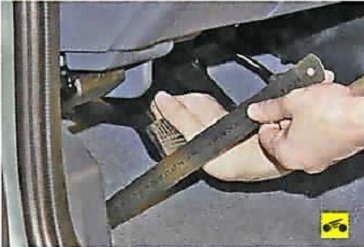

1. Измерьте расстояние от площадки педали до пола при отпущенной педали. Оно должно составлять 155-166 мм.

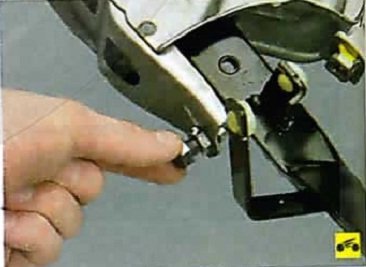

2. Если измеренное расстояние отличается от указанного, ослабьте затяжку контргайки на педальном узле.

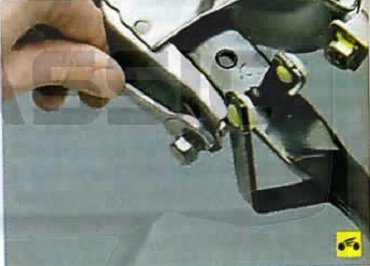

3. Затем вращением упорного болта до бейтесь требуемого положения педали. Затяните контргайку.

Примечание:

Для наглядности регулировка показана на снятой с автомобиля педали сцепления.

4. Для того чтобы определить полный ход педали сцепления, измерьте расстояние от начального положения педали до положения, при котором при нажатии рукой на педаль ощущается увеличение сопротивления. Номинальный свободный ход педали сцепления 9-16 мм. Измерьте также расстояние от площадки педали до пола при полностью нажатой педали. Это расстояние должно быть не менее 80 мм.

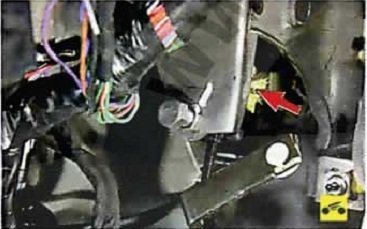

5. Если свободный ход педали сцепления и расстояние от площадки педали до пола отличаются от указанных значений, отрегулируйте длину толкателя главного цилиндра привода выключения сцепления, для чего ослабьте затяжку контргайки и, вращая толкатель залыску, отрегулируйте свободный ход и положение педали. Затяните контргайку.
