Проверка осевого люфта распределительного вала двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

• Индикатор часового типа

Детали и расходники:

• Распределительный вал
• Крышки подшипников
• Головка блока цилиндров

1. Установите распределительный вал в постели головки блока цилиндров.

2. Индикатором измерьте осевой зазор при перемещении распределительных валов назад и вперед.

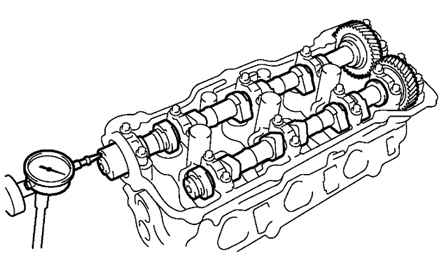

Проверка осевого люфта распределительного вала

Осевой зазор распределительных валов:

• стандартный – 0,040–0,090 мм;
• максимально допустимый – 0,12 мм.

Максимально допустимый:

• впускного – 0,12 мм;
• выпускного – 0,10 мм.

Примечание:

Если осевой зазор больше максимально допустимого, замените распределительный вал. Если необходимо, замените крышки подшипника и головку блока цилиндров.
