Проверка степени износа тормозных колодок, дисков и барабанов в Nissan Almera Classic

Инструменты:

• Штангенциркуль или линейка

Примечание:

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

Порядок действий при проверке степени износа тормозных колодок, дисков и барабанов Nissan Almera Classic:

1. Установите автомобиль на подъемник или домкрат (подробная инструкция, как пользоваться домакратом, приведена здесь).

2. Снимите переднее колесо. Инструкцию по снятию колеса можно найти в статье о замене колеса на Nissan Almera Classic, которая размещена здесь.

3. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок менее допустимой, замените тормозные колодки.

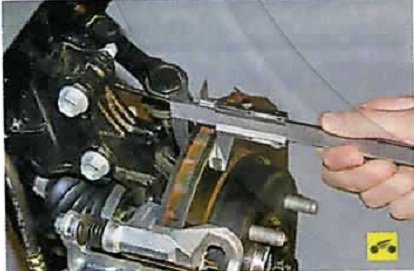

4. Измерьте толщину тормозного диска. Если его толщина менее допустимой, замените тормозной диск.

Примечание:

Контрольные размеры тормозных механизмов:

• Толщина переднего тормозного диска - 22 мм
• Минимальная толщина переднего тормозного диска - 20 мм
• Максимальное колебание толщины переднего тормозного диска (измеренное в 8 точках) - 0,02 мм
• Максимальное биение диска при проверке на автомобиле - 0,04 мм
• Минимальная толщина фрикционной накладки тормозной колодки передних тормозных механизмов - 2 мм
• Диаметр рабочей поверхности тормозного барабана задних тормозных механизмов - 203 мм
• Максимальный диаметр рабочей поверхности тормозного барабана - 204,5 мм
• Минимальная толщина фрикционной накладки тормозной колодки задних тормозных механизмов - 1,5 мм

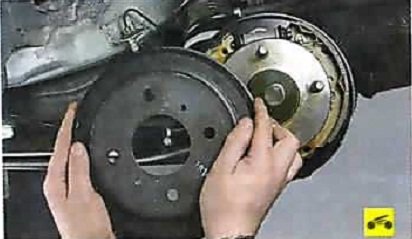

5. Для проверки степени износа тормозных колодок заднего тормозного механизма снимите заднее колесо и тормозной барабан.

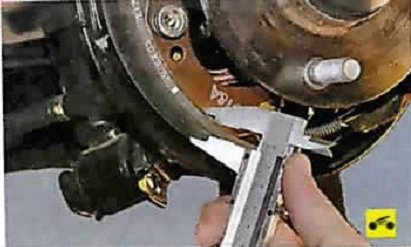

6. Измерьте толщину фрикционной накладки вместе с основанием. Измерьте толщину основания и вычтите ее из предыдущего значения. Если толщина меньше допустимой, замените колодки.

Примечание:

Заменяйте колодки в следующих случаях:

• толщина фрикционных накладок менее 2 мм;
• поверхность накладок замаслена;
• накладки непрочно соединены с основанием.

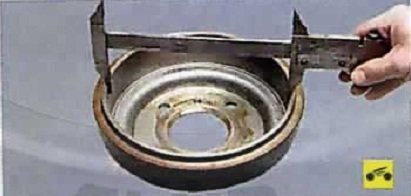

7. Измерьте диаметр рабочей поверхности тормозного барабана. Если он больше допустимого, замените барабан.

Примечание:

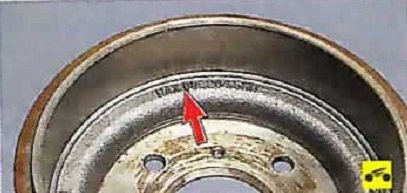

Максимально допустимый рабочий диаметр тормозного барабана (в мм) указан на его внутренней стороне.
