Расположение агрегатов и узлов автомобиля Volkswagen Polo

Расположение узлов и агрегатов под капотом

1 - бак расширительный для системы охлаждения;

2 - опора (опорная точка подвески силового агрегата);

3 - блок АБС (ABC);

4 - клапан большого рукава системы вентиляции картера;

5 - воздушный фильтр;

6 - главный цилиндр тормозной системы;

7 - вакуумный усилитель тормозной системы;

8 - блок управления двигателем;

9 - электронный блок по управлению автоматической КПП;

10 - аккумулятор;

11 - монтажный блок силовых вставок;

12 - блок предохранителей;

13 - воздухопровод;

14 - датчик фазы положения распредвала;

15 - трубопровод малого рукава системы вентиляции картера;

16 - силовая установка (двигатель);

17 - датчик воздуха (О₂, лямбда - зонд);

18 - щуп для проверки уровня масла;

19 - генератор;

20 - масляный фильтр;

21 - пробка горловины для заливки масла;

22 - горловина омывательного бачка;

23 - трубопровод системы кондиционирования.

Расположение узлов и агрегатов под капотом снизу автомобиля

1, 14 - тормозные механизмы;

2, 13 - амортизационные стойки передней подвески;

3, 12 - стойки стабилизатора поперечной устойчивости передней подвески;

4 - ремень привода вторичных агрегатов (сервисный);

5 - компрессор системы кондиционирования;

6 - пробка сливного отверстия;

7 - двигатель;

8 - катколлектор;

9 - датчик кислорода для диагностики;

10 - КПП;

11 - пробка слива отработанного масла из КПП;

15, 23 - привод на передние колеса;

16, 22 - рычаги передней подвески;

17 - поперечная балка передней подвески;

18 - задняя подушка (опора) двигателя;

19 - приёмная труба;

20 - глушитель;

21 - штанга стабилизатора поперечной устойчивости передней подвески.

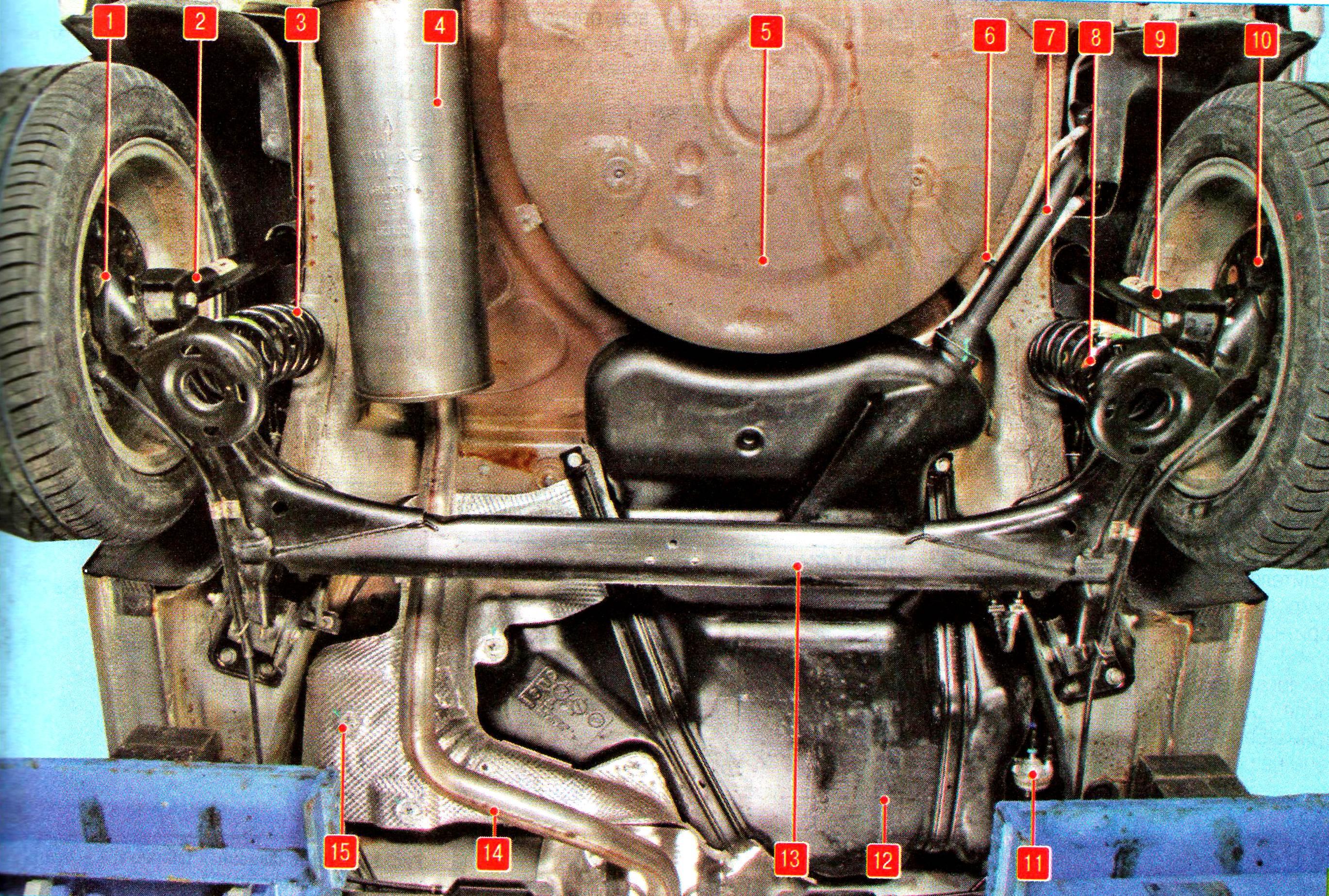

Расположение узлов и агрегатов сзади снизу автомобиля

1, 10 - механизмы тормозной системы;

2, 9 - амортизатор подвески;

3, 8 - основная пружина подвески;

4 - основной (главный) глушитель;

5 - выемка (ниша) под запасное колесо;

6 - трубопровод вентиляции топливного бака;

7 - трубопровод топливный, наливной, закрыт кожухом;

11 - топливный фильтр;

12 - бензобак;

13 - опорная балка подвески;

14 - промежуточная труба глушителя;

15 - защитный экран бензобака.
