Снятие, дефектовка и установка маховика двигателя Citroen C-Crosser 2007 - 2013

Инструменты:

  • Инструмент (стопор) для фиксации маховика или пластины привода гидротрансформатора МВ991883
  • Вороток под торцевую насадку
  • Насадка на вороток на 18 мм
  • Динамометрический ключ
  • Измерительная головка часового типа с штативом (или стенд для измерения осевого биения)
  • Нож (или скребок)

Детали и расходники:

  • Маховик двигателя 0532.S2

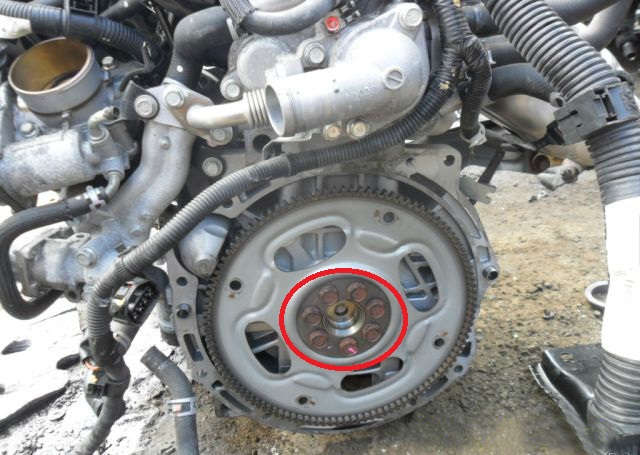

Маховик 0532.S2 двигателя 4B12 Citroen C-Crosser

  • Пластина привода гидротрансформатора 0535.A9
  • Переходная пластина 0535.A7

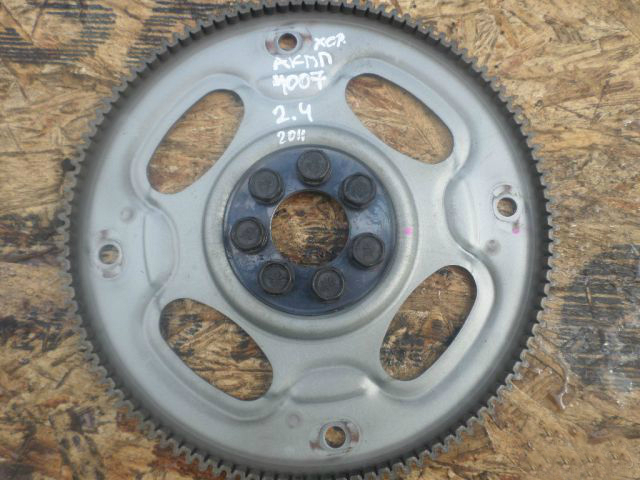

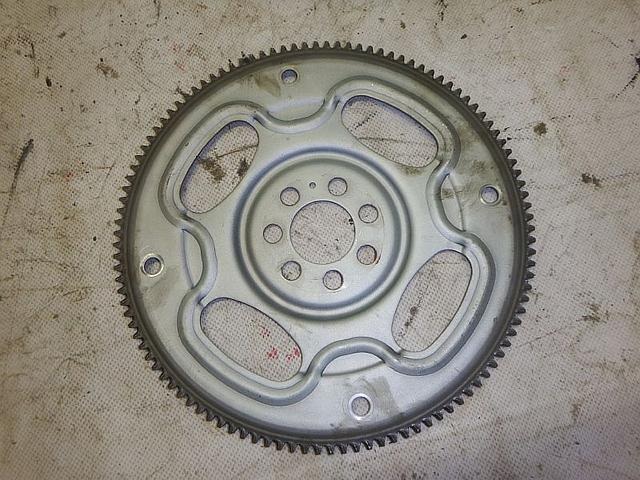

Пластина 0535.A9 привода гидротрансформатора АКПП с переходной пластиной 0535.A7 Citroen C-Crosser

  • Очиститель (или растворитель)
  • Герметик Three Bond 1324 (или равнозначный)
  • Моторное масло
  • Ветошь

Примечания:

Маховик Ситроен С-Кроссер (или пластину привода гидротрансформатора) снимайте для замены заднего сальника коленчатого вала, для замены при повреждении зубчатого обода и для шлифования поверхности под ведомый диск сцепления.

1. Снимите механическую коробку передач в сборе или вариатор.

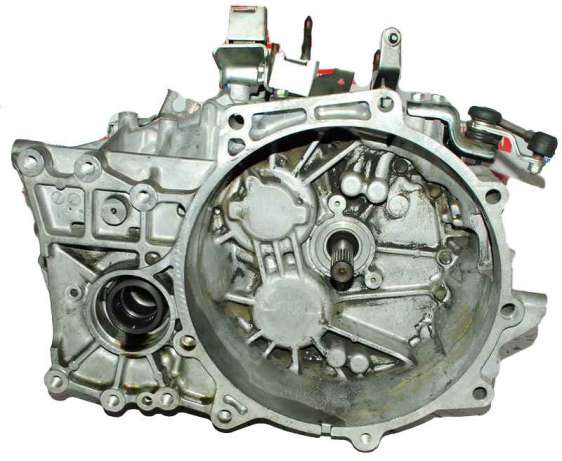

Снятая механическая коробка передач с двигателя 4B12 Citroen C-Crosser

2. Снимите кожух и ведомый диск сцепления (модели с МКПП).

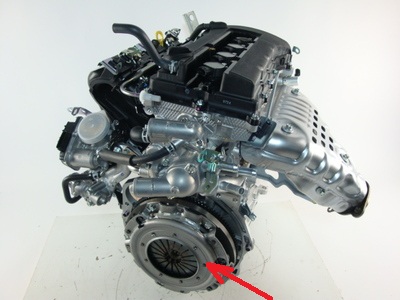

Размещение кожуха и ведомого диска сцепления двигателя 4B12 Citroen C-Crosser

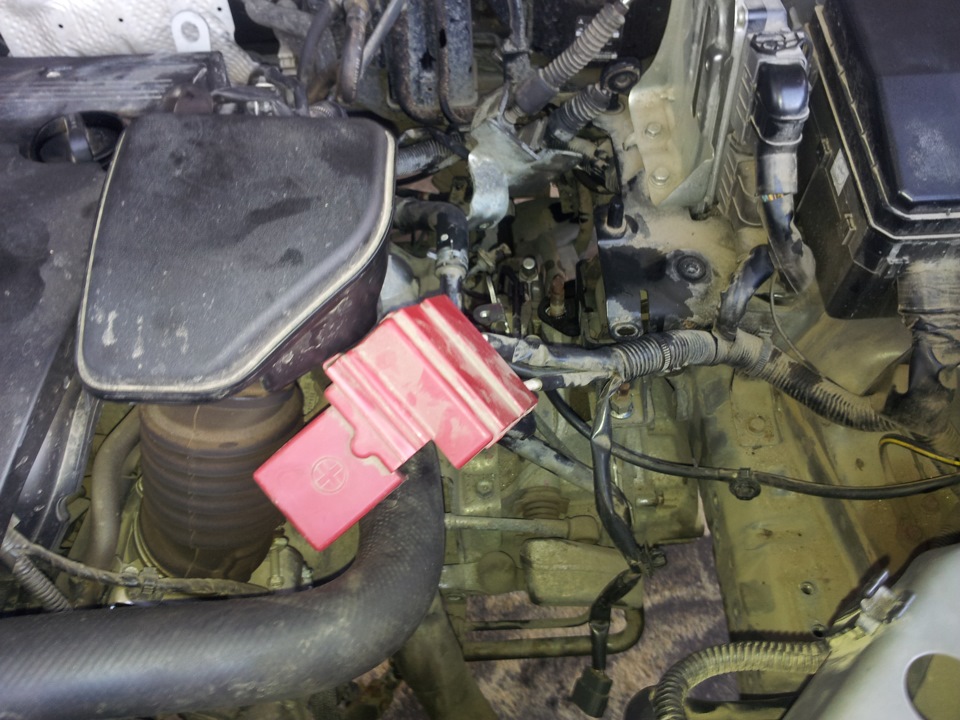

3. С помощью специального инструмента (стопор, каталожный номер МВ991883) зафиксируйте маховик или пластину привода гидротрансформатора и отверните болты крепления (для наглядности показано на снятом двигателе).

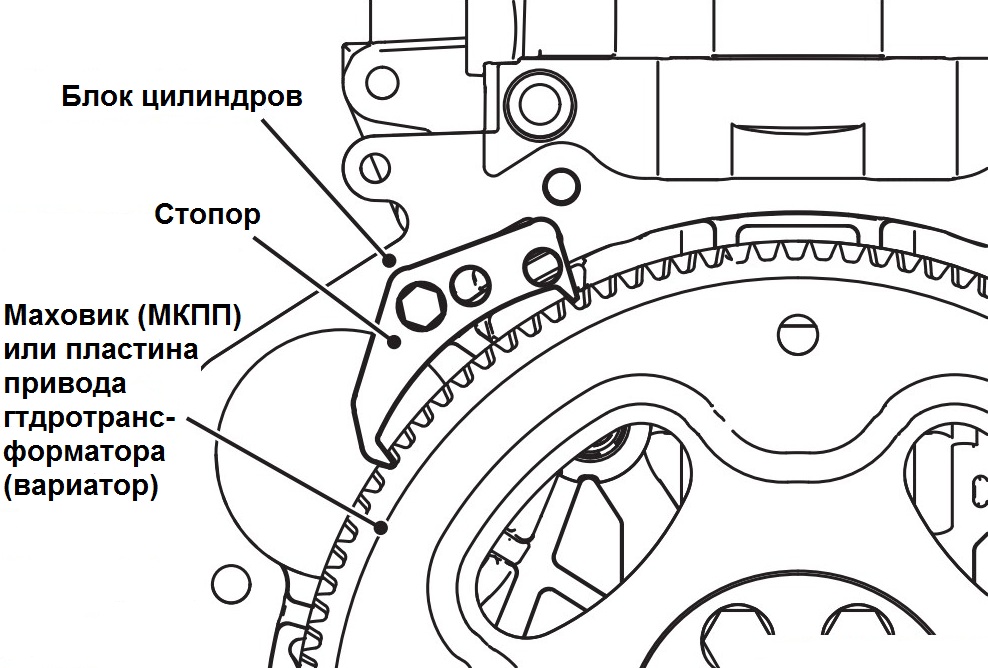

Фиксация специальным инструментом МВ991883 пластины гидротрансформатора двигателя 4B12 Citroen C-Crosser

Размещение болтов крепления пластины гидротрансформатора двигателя 4B12 Citroen C-Crosser

4. Снимите маховик или пластину привода гидротрансформатора с переходной пластиной.

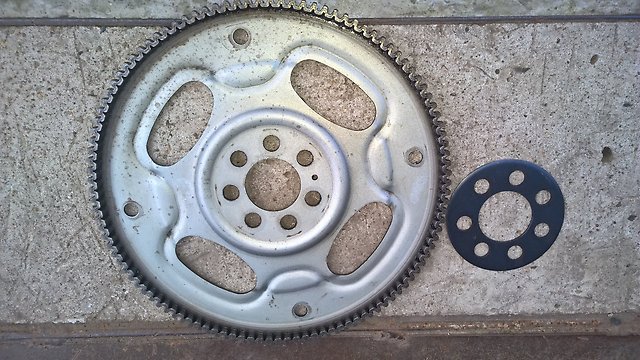

Снятая пластина привода гидротрансформатора с переходной пластиной АКПП Citroen C-Crosser

5. Проверьте состояние зубьев обода маховика (пластины), в случае их повреждения замените маховик (пластину). Также проверьте пластину привода гидротрансформатора на отсутствие деформации, повреждения и трещин. При необходимости, замените.

Техническое состояние зубьев пластины привода гидротрансформатора АКПП Citroen C-Crosser

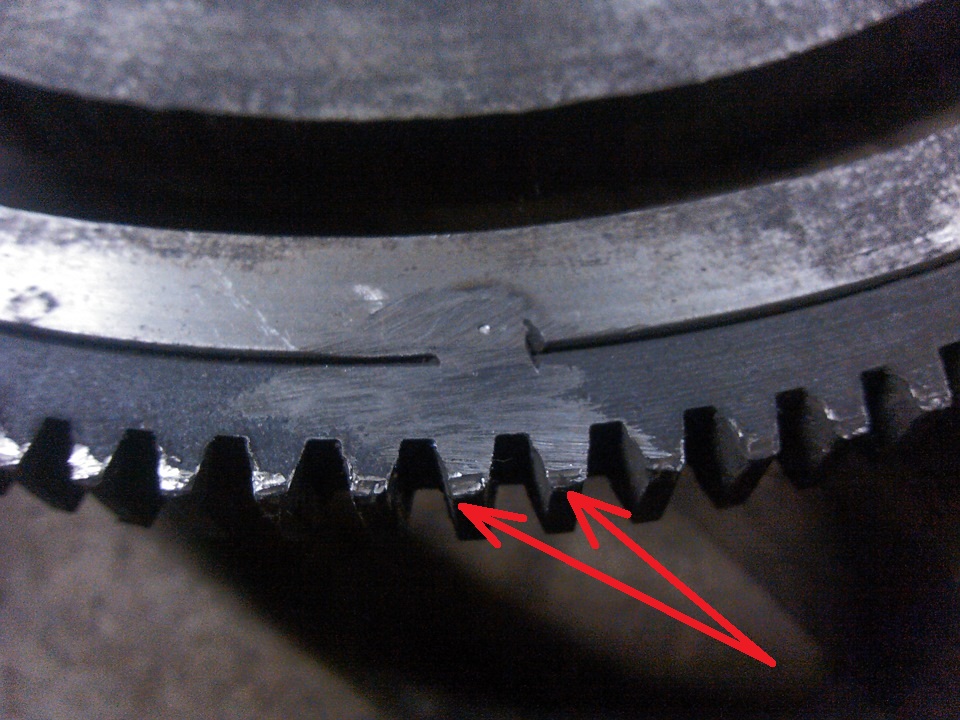

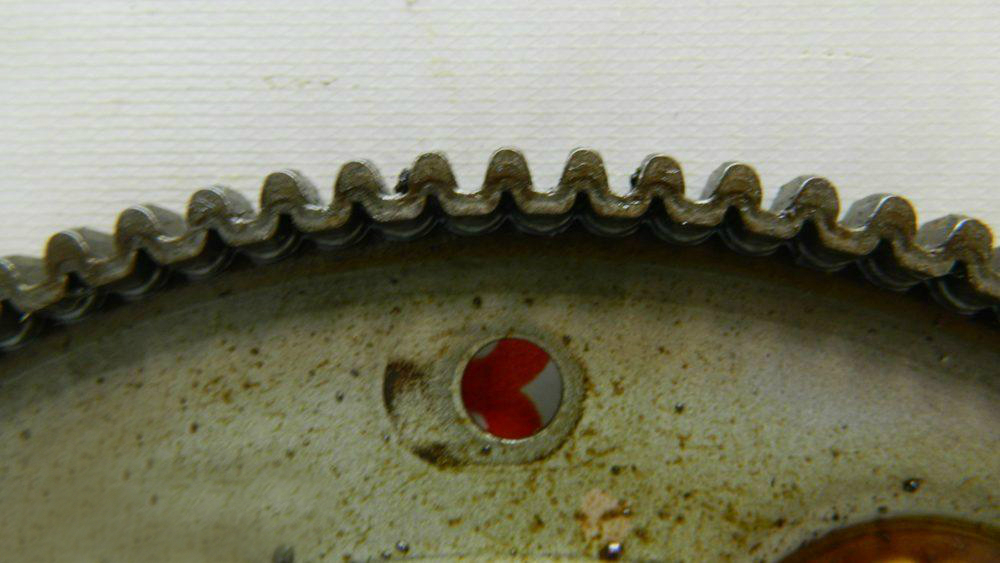

Поврежденные зубья маховика двигателя 4B12 Citroen C-Crosser

Примечание:

При повреждениях зубьев венца проверьте также шестерню привода стартера.

6. Замените или отремонтируйте маховик, если появились риски и задиры на поверхностях маховика.

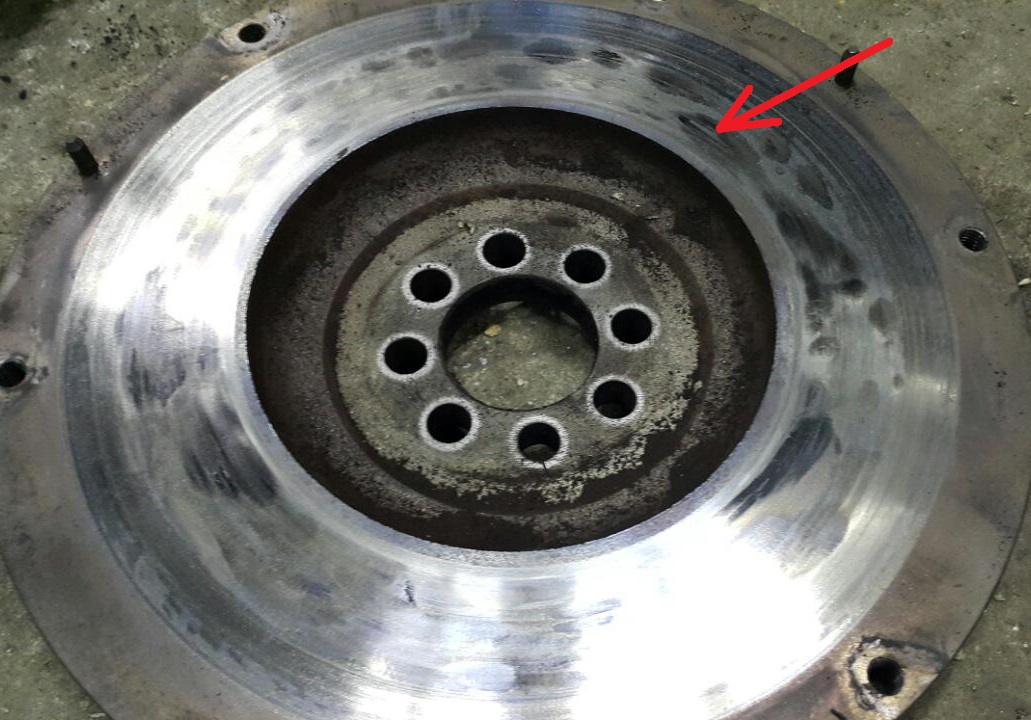

Задиры на поверхности маховика двигателя 4B12 Citroen C-Crosser

7. Отремонтировать или проверить маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по фрикционной поверхности, не должно превышать 0,13 мм. Его можно измерить на специальном стенде или, не снимая с двигателя, с помощью индикатора часового типа с необходимым штативом.

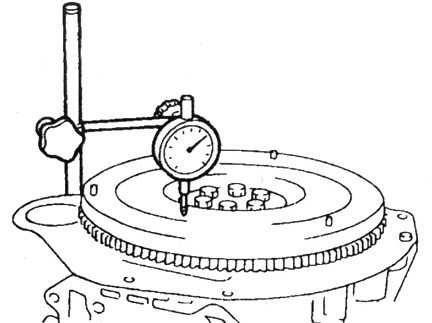

Измерение биения маховика двигателя 4B12 Citroen C-Crosser

8. Для удаления глубоких рисок и задиров поверхность прилегания можно прошлифовать, причем толщина слоя снимаемого металла не должна превышать 0,3 мм.

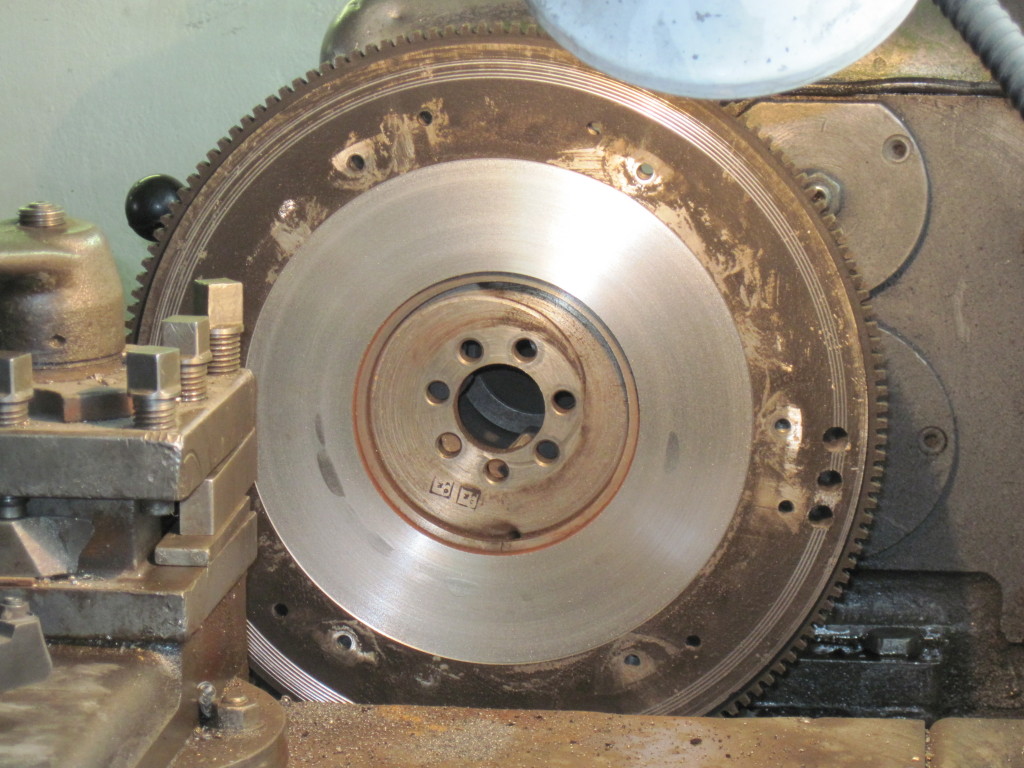

Проточка поверхности маховика двигателя 4B12 Citroen C-Crosser

9. Перед установкой очистите болты крепления маховика (МКПП) или пластины привода гидротрансформатора (вариатор), резьбовые отверстия в коленчатом валу и установочную поверхность на маховике (МКПП) или пластине привода гидротрансформатора (вариатор) от масла, старого герметика и других загрязнений.

Очищенные пластина привода гидротрансформатора и болты крепления пластины к двигателю 4B12 Citroen C-Crosser

10. Теперь необходимо установить маховик (МКПП) или пластину привода гидротрансформатора (вариатор) с переходной пластиной на коленчатый вал. Наживите и затяните от руки болты крепления.

Установленная пластина привода гидротрансформатора на двигатель 4B12 Citroen C-Crosser

11. С помощью специального инструмента (MB991883), аналогично процедуре снятия, зафиксируйте маховик (МКПП) или пластину привода гидротрансформатора (вариатор).

12. Нанесите моторное масло на фланец головки болта крепления, а также указанный герметик на резьбу болтов крепления.

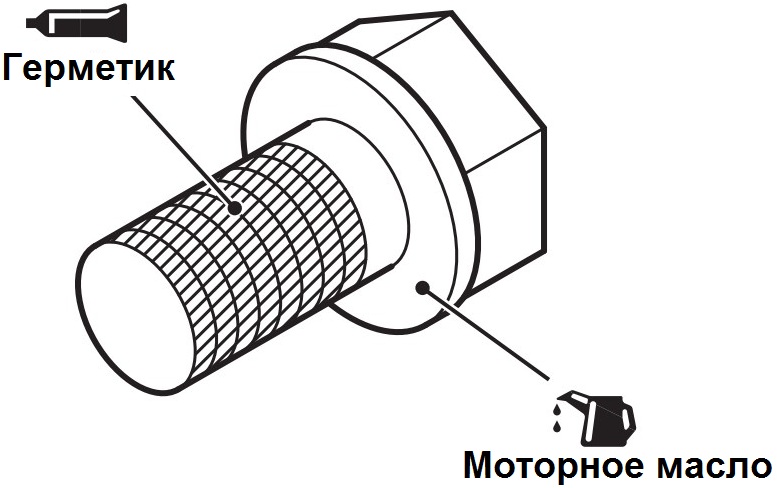

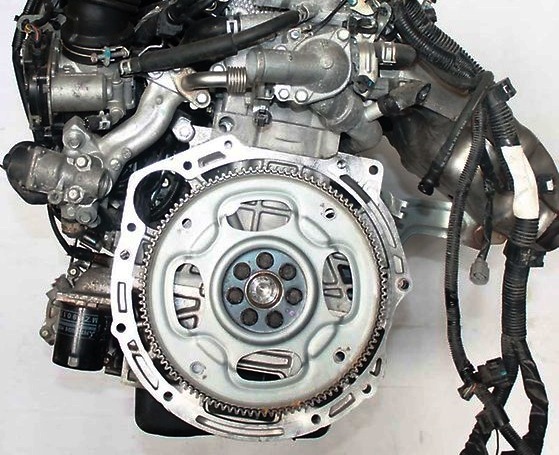

Места нанесения моторного масла и герметика на болт крепления маховика или пластины привода гидротрансформатора двигателя 4B12 Citroen C-Crosser

13. Предварительно затяните болты крепления номинальным моментом 40 Н·м затяжки в последовательности, указанной на рисунке.

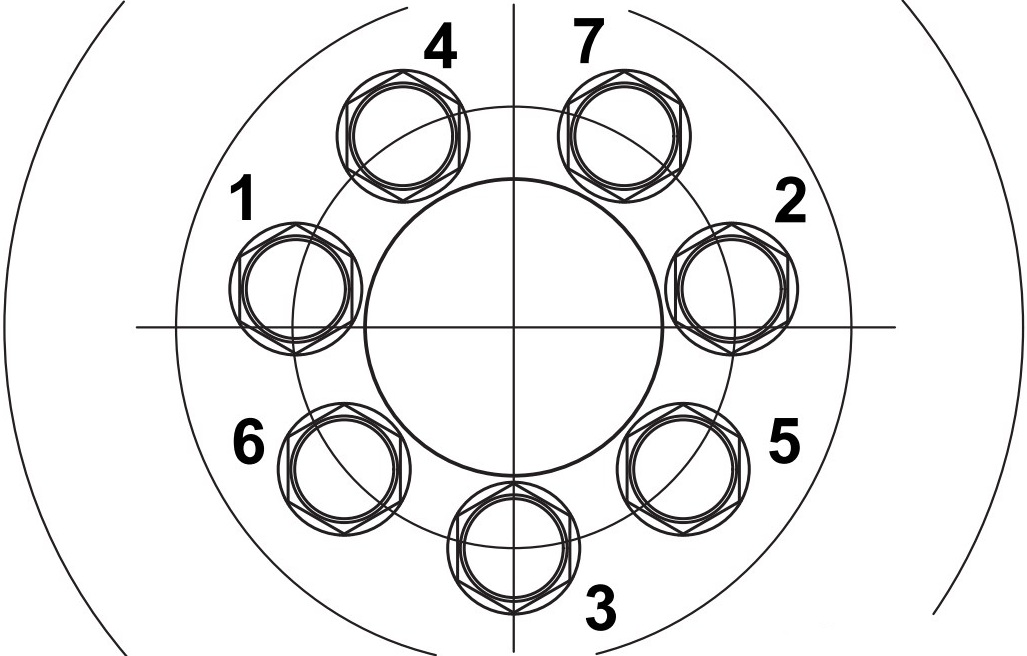

Последовательность затяжки болтов крепления маховика или пластины привода гидротрансформатора двигателя 4B12 Citroen C-Crosser

14. Окончательно затяните болты крепления номинальным моментом 130 Н·м затяжки в последовательности, указанной на рисунке выше.

15. Установите кожух и ведомый диск сцепления, а также коробку передач в сборе и все снятые детали в последовательности, обратном снятию.

Установленная коробка передач на Citroen C-Crosser

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: carpedia.club
