Снятие и проверка продольного рычага задней подвески Hyundai Matrix

Инструменты:

• Инструмент 09551-25000
• Инструмент 09545-28100
• Инструмент 09545-25000
• Инструмент 09532-11600
• Разводной ключ
• Домкрат
• Динамометрический ключ
• Опорные стойки

Детали и расходники:

• Новая втулка продольного рычага
• Новая втулка поперечного рычага
• Задний стабилизатор поперечной устойчивости

​

Продольный рычаг задней подвески

Снятие

1. Отсоедините трос стояночного тормоза от кронштейна продольного рычага задней подвески.

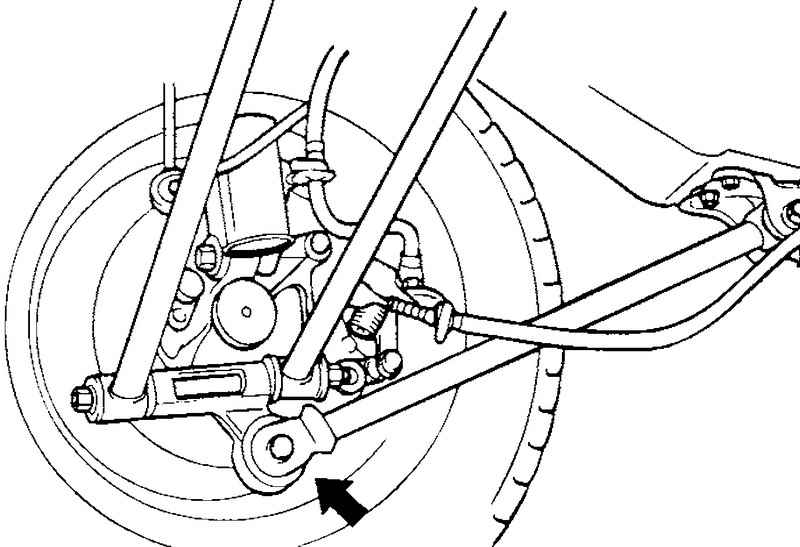

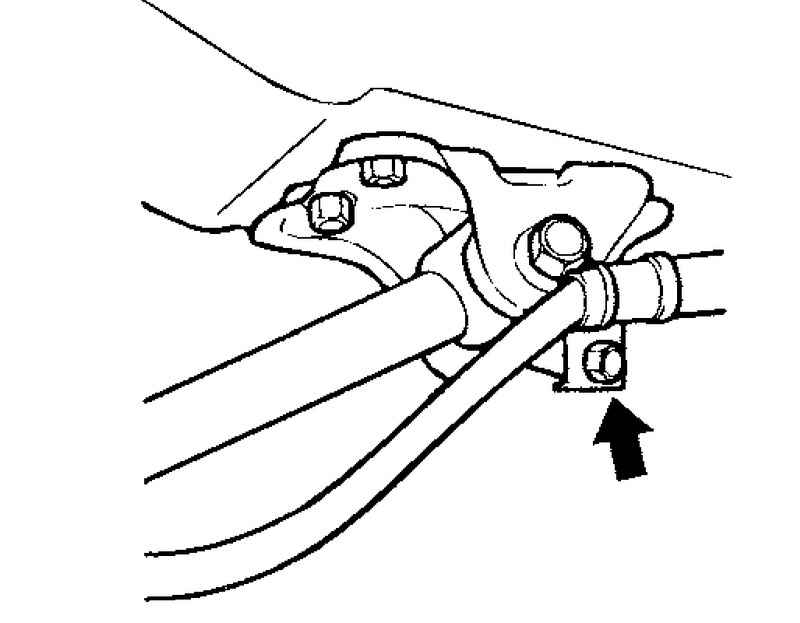

2. Поддержите заднюю поперечную балку, установив домкрат под ее центральную часть, затем отверните болты крепления поперечной балки к кузову.Отверните болт крепления поперечного рычага подвески к кулаку заднего колеса.

4. Снимите заднюю поперечную балку вместе с поперечными рычагами подвески.

Замена втулки продольного рычага

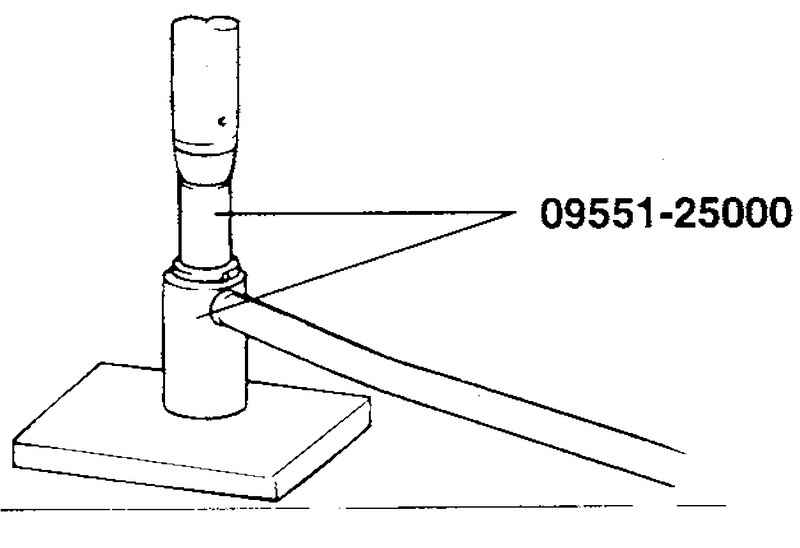

1. Извлеките втулку продольного рычага.Установите специальный инструмент (09551-25000) на продольный рычаг подвески.

2. С помощью специального инструмента (09551-25000) запрессуйте новую втулку в продольный рычаг подвески.

Замена втулки поперечного рычага

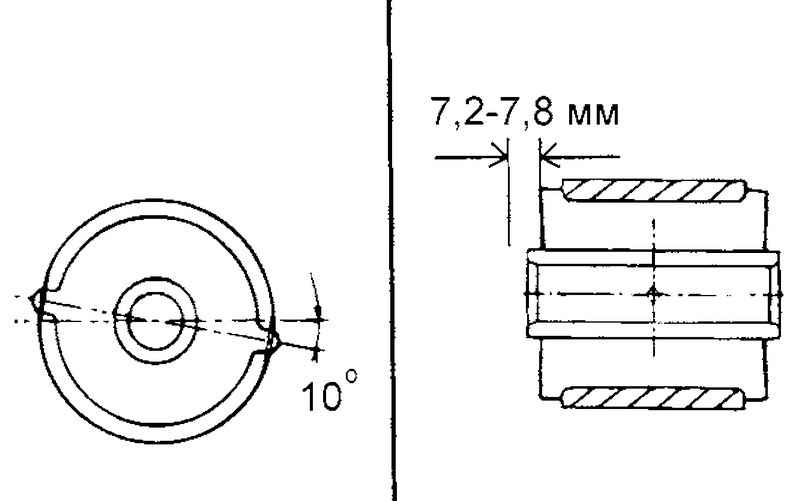

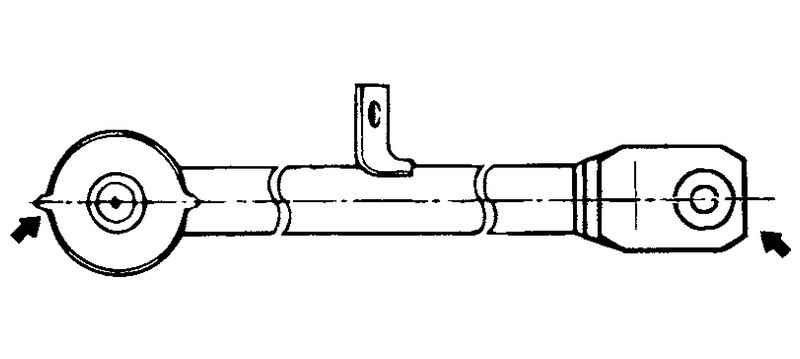

1. Запрессуйте втулку, расположив ее относительно рычага, как показано на рисунке

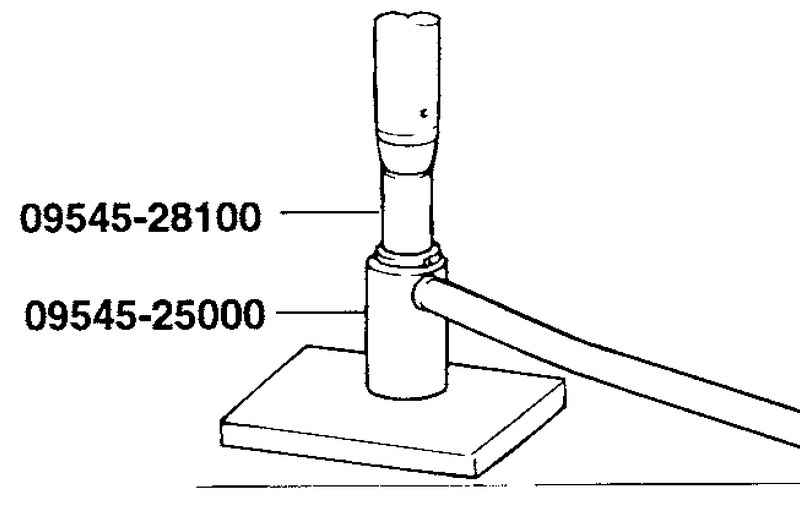

2. Установите специальный инструмент (09545-28100 и 09545-25000) на поперечный рычаг.

3. Извлеките втулку поперечного рычага.

4. Намочите мыльной водой поверхности контакта втулки и поперечного рычага.

5. С помощью специального инструмента (09545-25000) запрессуйте новую втулку в поперечный рычаг.

Замена заднего стабилизатора поперечной устойчивости

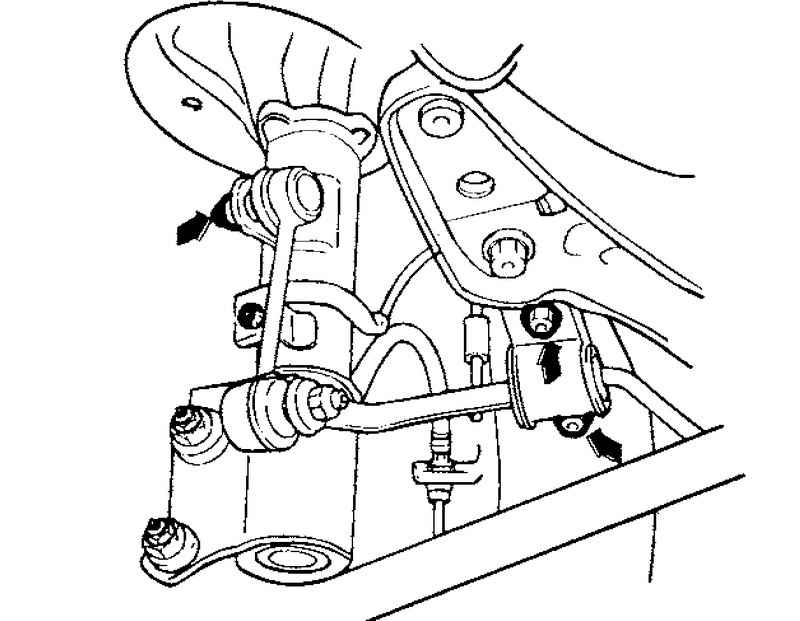

1. Отсоедините стойки стабилизатора от задней стойки подвески.

2. Снимите кронштейны крепления стабилизатора.

3. Снимите стабилизатор поперечной устойчивости.

Проверка

1. При наличии трещин или разрывов защитного чехла шарового шарнира замените его и добавьте смазку в шаровой шарнир. Проверьте момент вращения шарового шарнира стойки стабилизатора.

2. Несколько раз покачайте палец шарового шарнира стойки стабилизатора.

3. Наверните самоконтрящуюся гайку на палец шарового шарнира и затем измерьте момент вращения пальца.

Номинальное значение: 3,5–4,0 Н·м.

4. Если момент вращения превышает верхний предел номинального значения, замените стойку стабилизатора.

Примечание:

Если момент вращения меньше нижнего предела номинального значения, то шаровой шарнир считается годным к дальнейшей эксплуатации, пока отсутствует заедание и чрезмерный зазор в шарнире.
