Снятие и разборка модуля топливного насоса Daewoo Nexia N150

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Ключ трещоточный
  • Удлинитель
  • Головка на 6 мм
  • Головка на 8 мм
  • Плоскогубцы
  • Отвертка плоская средняя
  • Компрессор
  • Пневмопистолет для обдувки

Детали и расходники:

  • Сетчатый фильтр (при необходимости)
  • Емкость техническая
  • Бензин
  • Ветошь

Примечания:

Снятие и разборка топливного насоса выполняются для очистки сетчатого фильтра или замены комплектующих деталей узла.

1. Сбросьте давление в системе питания, как описано здесь.

Размещение реле топливного насоса Daewoo Nexia N150

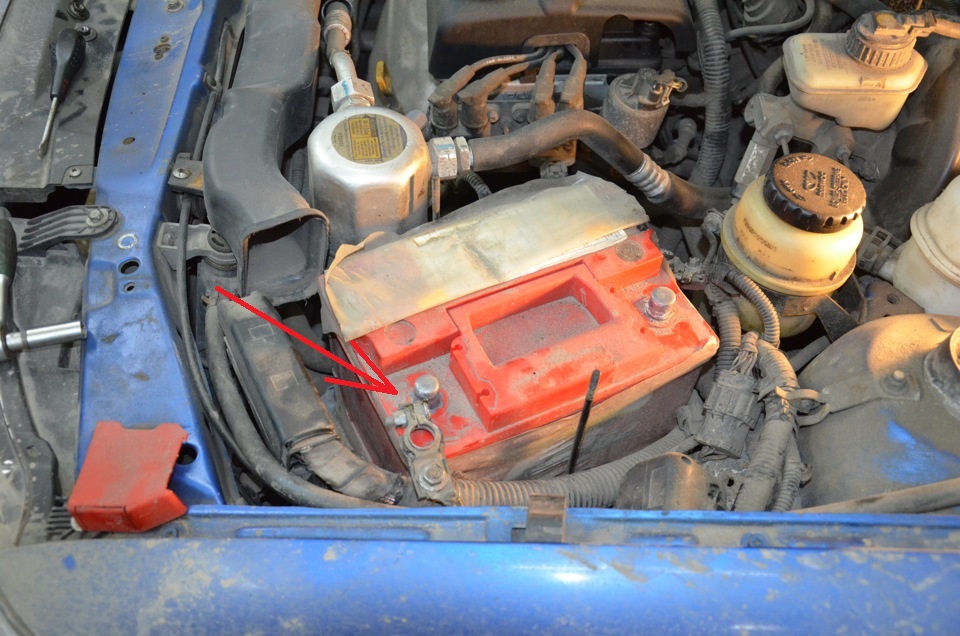

2. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

Снятие минусовой клеммы аккумуляторной батареи Daewoo Nexia N150

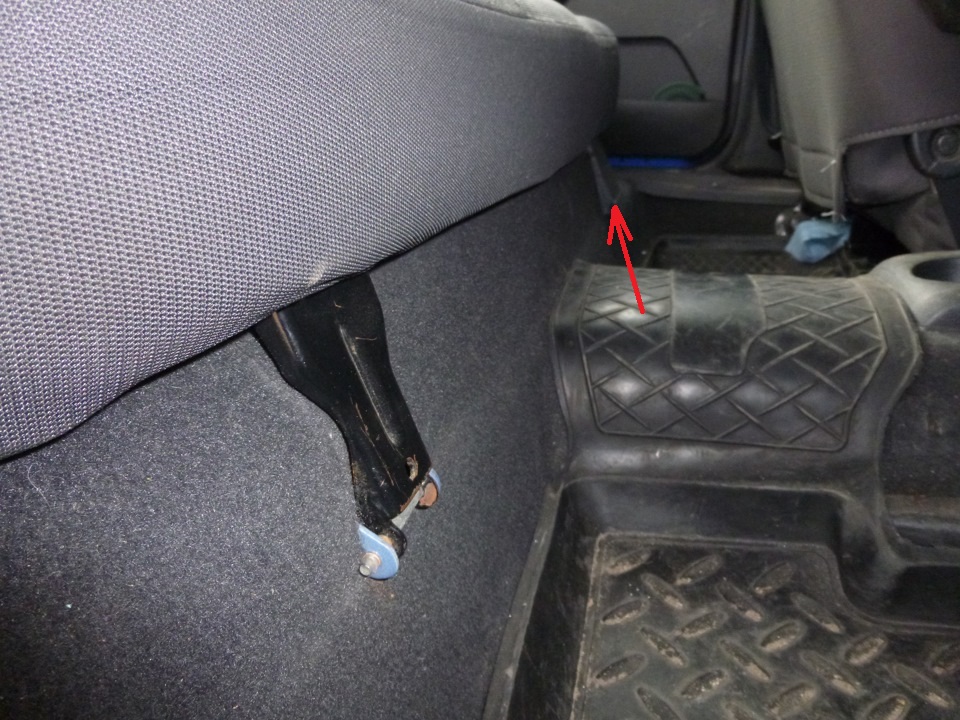

3. Снимите защитные накладки с петель подушки заднего сиденья и, потянув ее за задний край, откиньте подушку вперед.

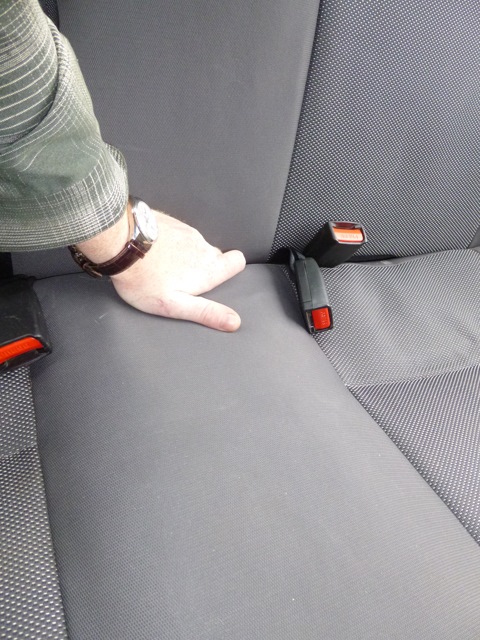

Снятие защитных накладок с петель подушки заднего сиденья Daewoo Nexia N150

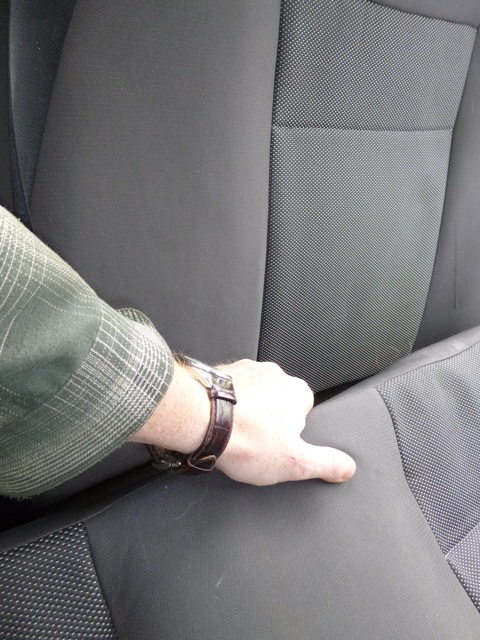

Поднимание заднего края подушки заднего сиденья Daewoo Nexia N150

Поднимание заднего края подушки заднего сиденья Daewoo Nexia N150

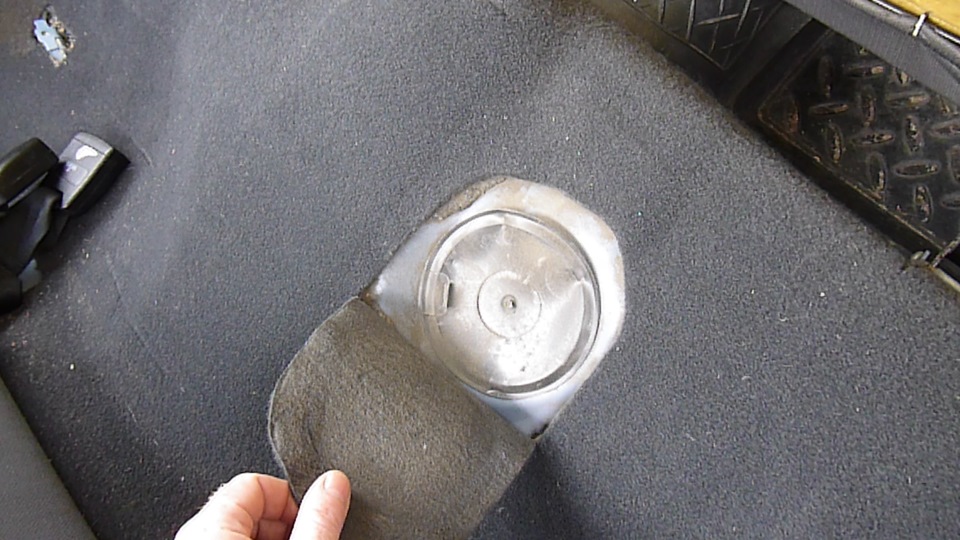

4. Приподнимите ковровое покрытие над пластмассовой крышкой лючка днища кузова.

Поднятие коврового покрытия с крышки лючка днища кузова Daewoo Nexia N150

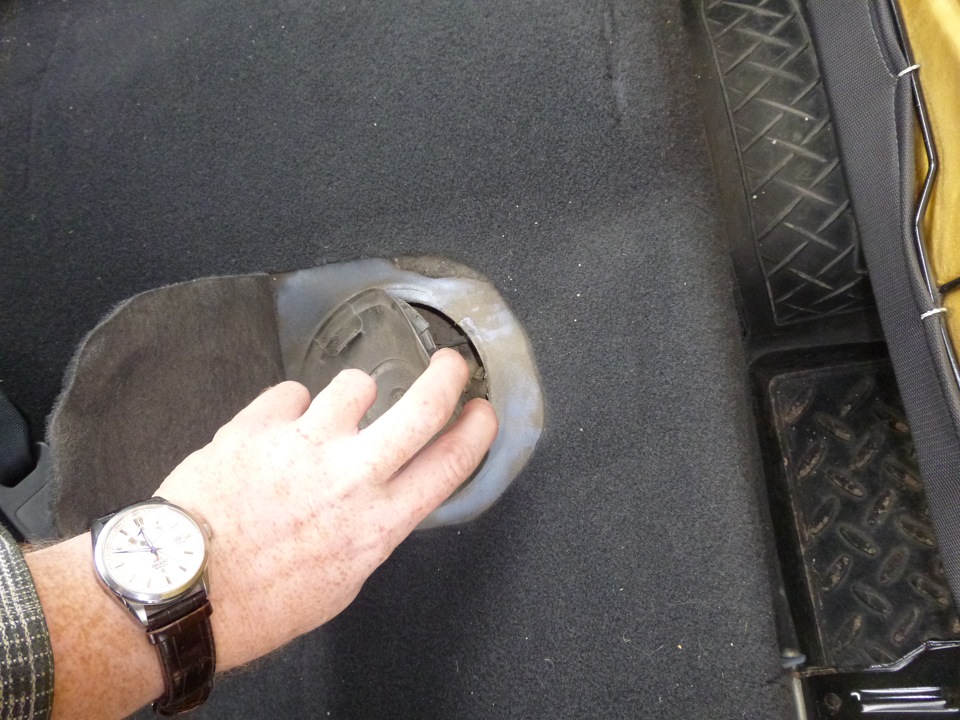

5. Снимите крышку лючка.

Снятие крышки лючка для доступа к модулю топливного насоса Daewoo Nexia N150

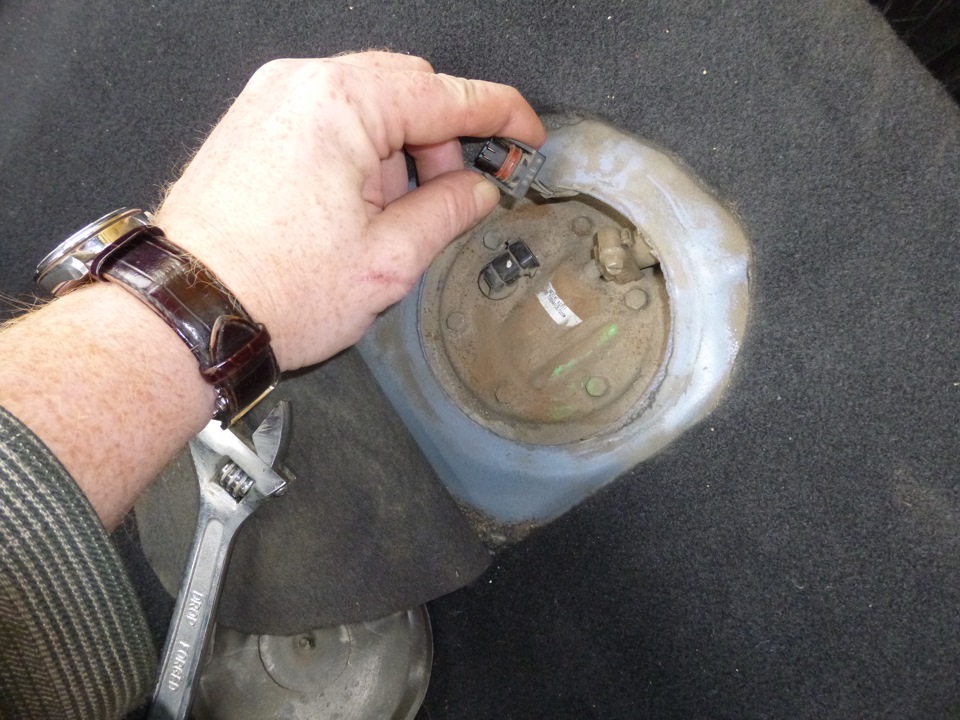

6. Отсоедините колодку проводов от разъема фланца топливного узла.

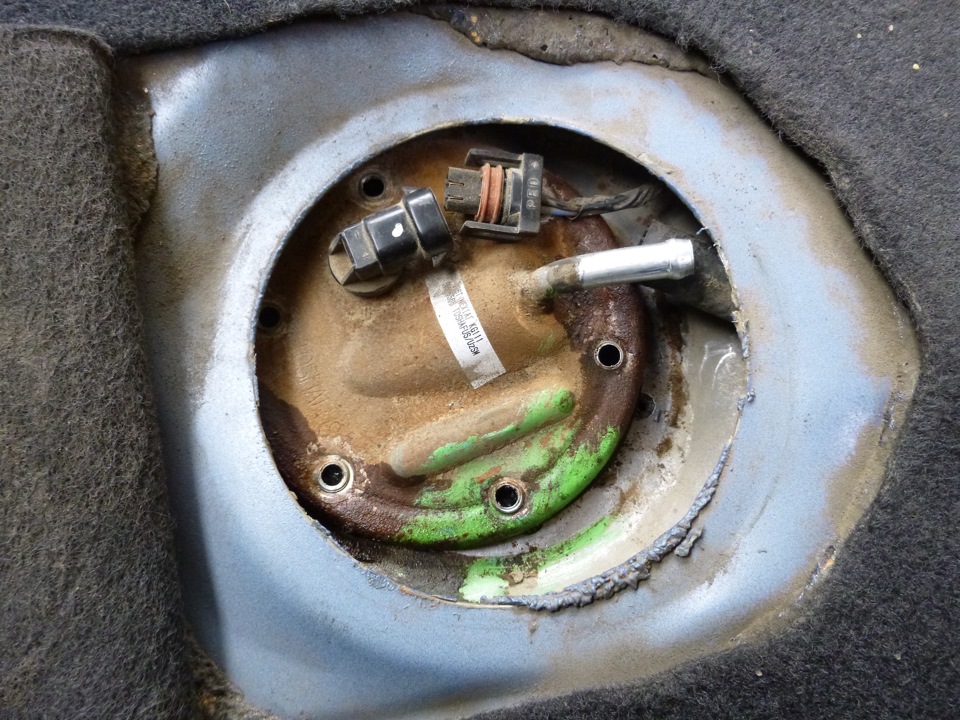

Отсоединение колодки проводов от разъема фланца топливного узла Daewoo Nexia N150

7. Головкой на 6 мм ослабьте хомут крепления топливного шланга к патрубку фланца.

Ослабление затяжки хомута крепления топливного шланга к патрубку фланца топливного насоса Daewoo Nexia N150

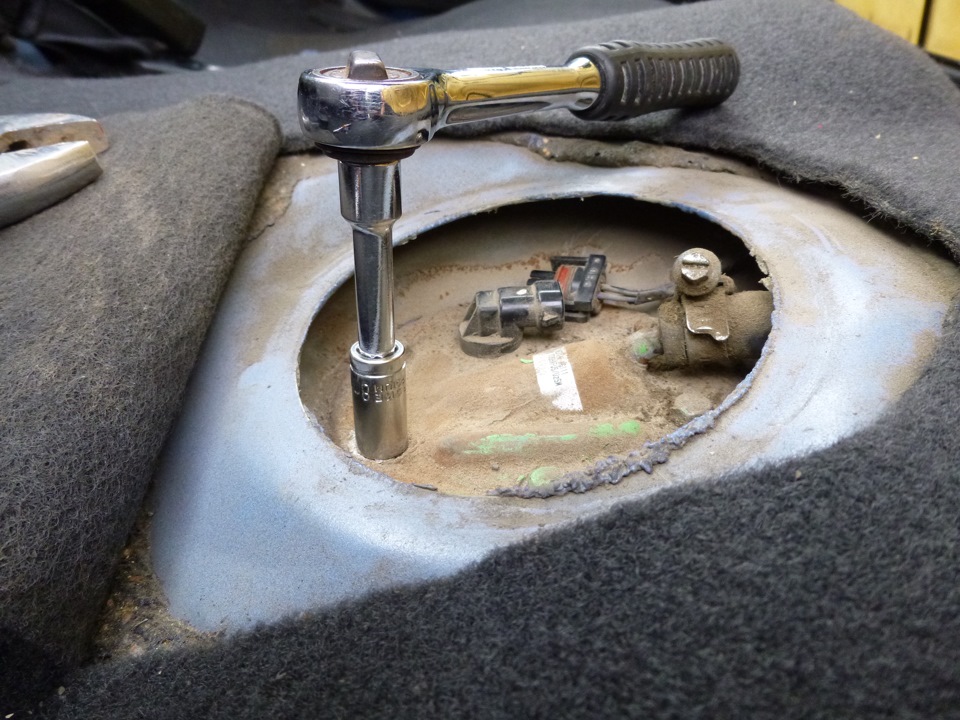

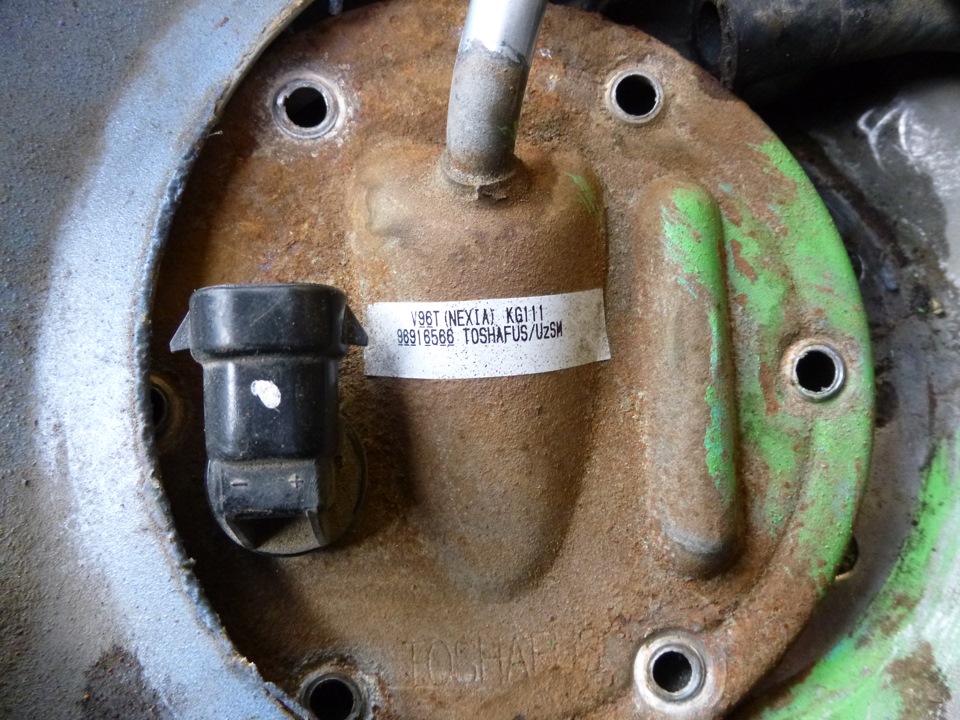

8. Головкой на 8 мм отверните шесть болтов крепления фланца к горловине бака.

Откручивание болтов крепления фланца топливного насоса к горловине бака Daewoo Nexia N150

9. С помощью плоской отвертки снимите шланг с фланца топливного насоса.

Снятый шланг с фланца топливного насоса Daewoo Nexia N150

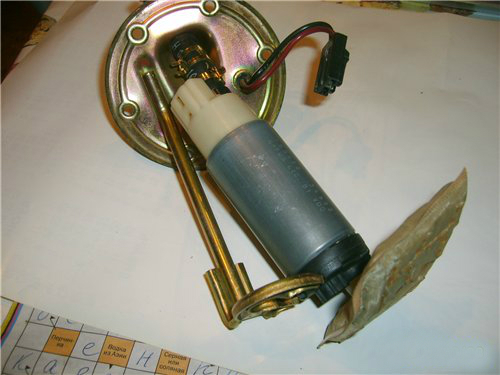

10. Выньте модуль топливного насоса.

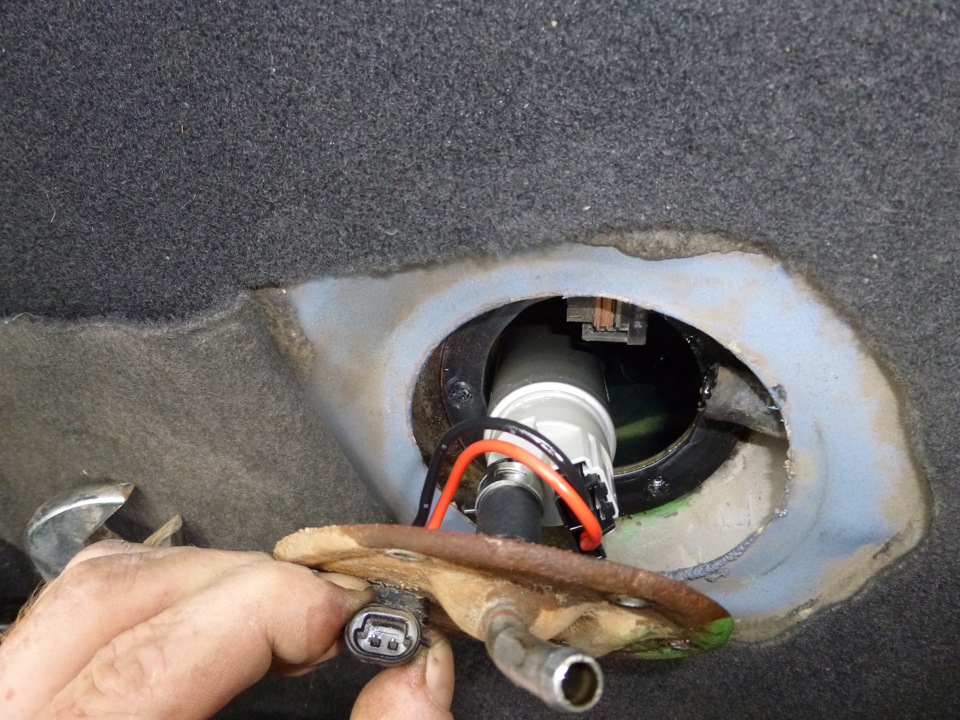

Извлечение топливного насоса Daewoo Nexia N150

Снятие топливного насоса Daewoo Nexia N150

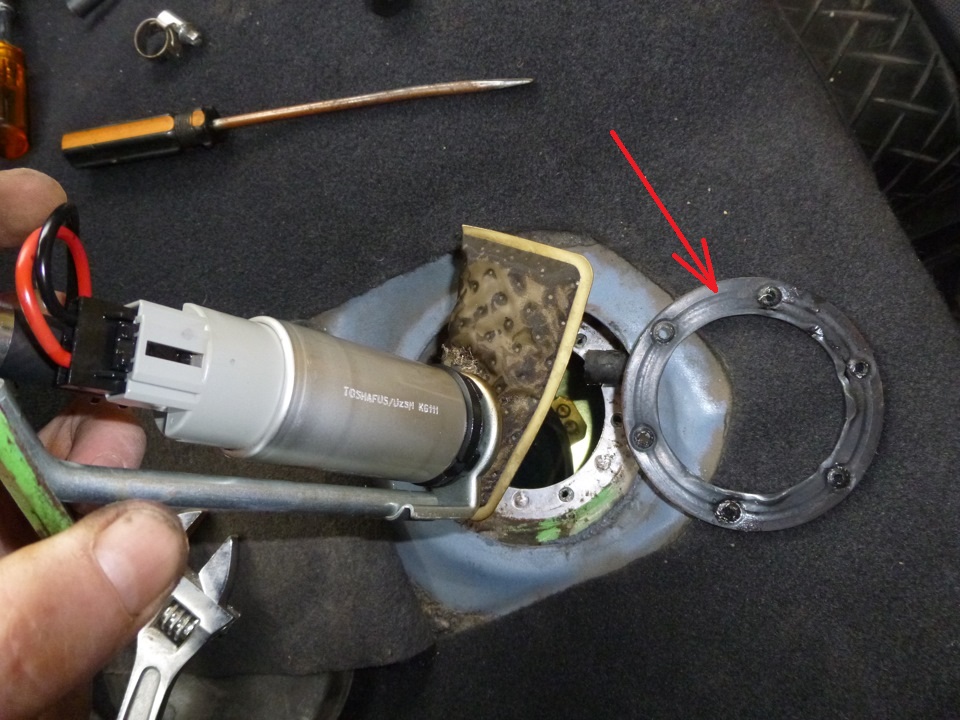

11. Выньте уплотнительную резиновую прокладку фланца.

Снятие уплотнительной прокладки фланца топливного насоса Daewoo Nexia N150

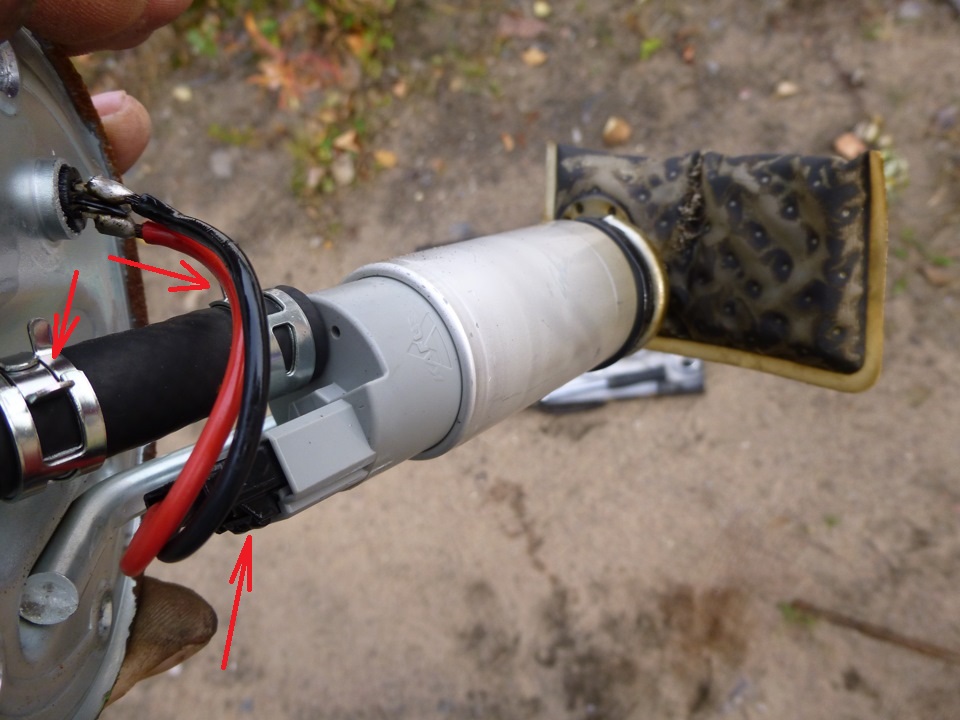

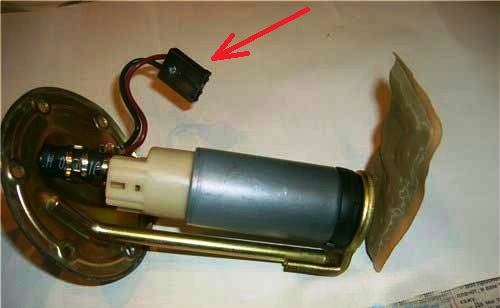

12. Снимите со шланга хомуты крепления и выньте разъем питания бензонасоса.

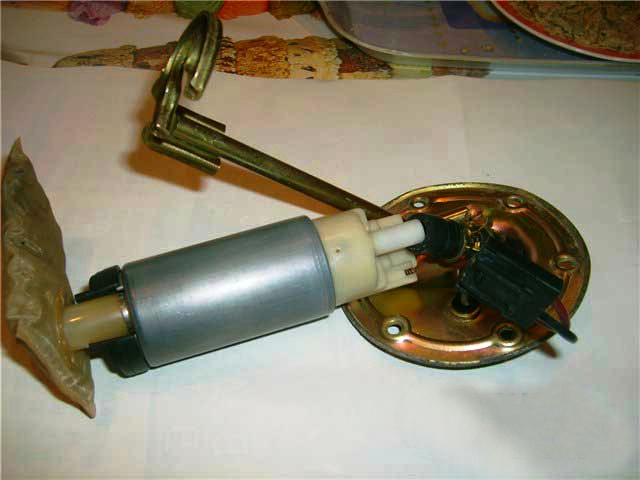

Размещение хомутов шланга и разъема питания бензонасоса Daewoo Nexia N150

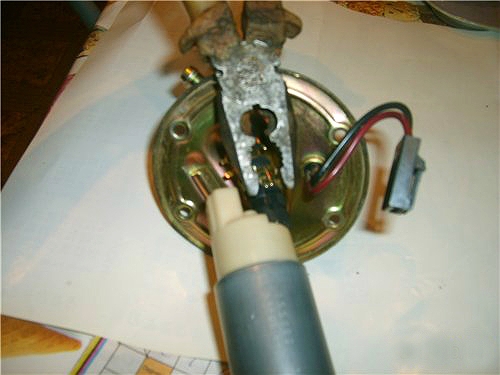

Снятие хомутов крепления со шланга топливного насоса Daewoo Nexia N150

Снятый разъем питания с бензонасоса Daewoo Nexia N150

13. Снимите каркас из трубок (прижимной кронштейн). Начните с основания бензонасоса, прилагая усилие чтобы протянуть через нижний резиновый фиксатор.

Снятие с корпуса бензонасоса прижимного кронштейна Daewoo Nexia N150

Примечание:

Усилие может потребоваться, но снимайте только руками чтобы не порвать резиновую фиксирующую прокладку.

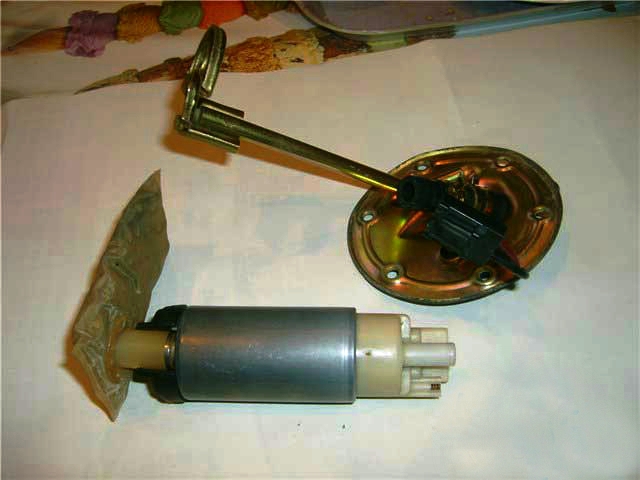

14. Оттянув низ каркаса, полностью снимите его с бензонасоса.

Снятие каркаса с топливного насоса Daewoo Nexia N150

Снятый каркас с топливного насоса Daewoo Nexia N150

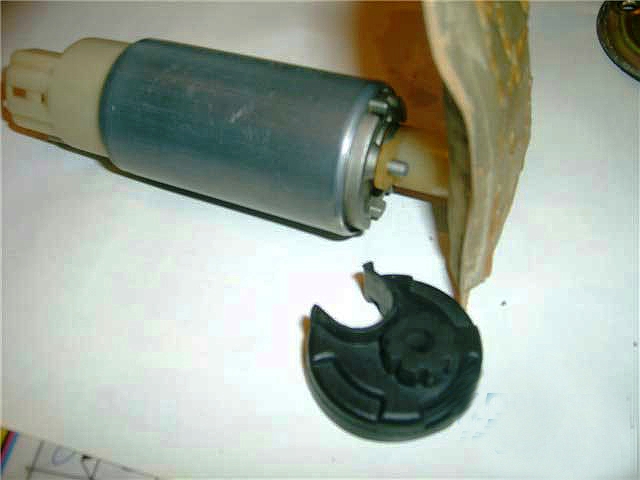

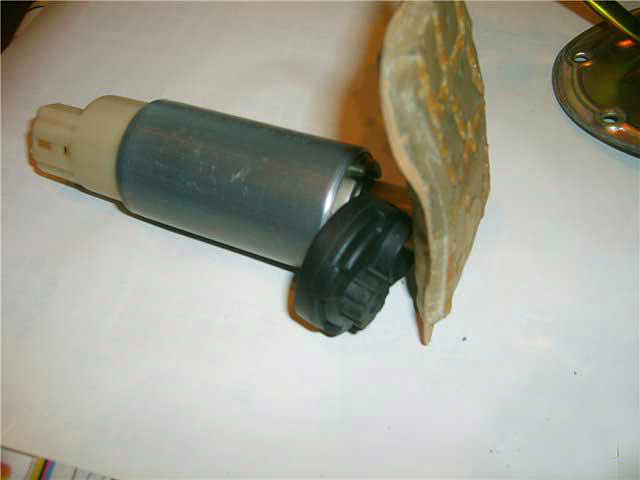

15. Снимите резиновую фиксирующую прокладку.

Снятие фиксирующей прокладки сетчатого фильтра топливного насоса Daewoo Nexia N150

Снятая фиксирующая прокладка сетчатого фильтра топливного насоса Daewoo Nexia N150

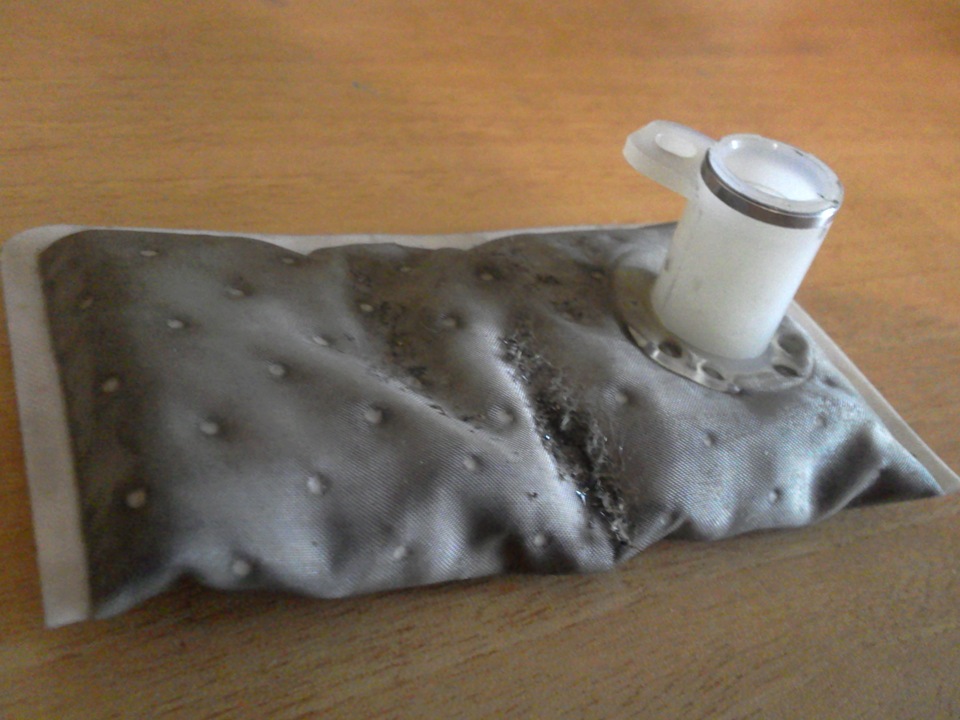

16. Затем снимите сетчатый фильтр.

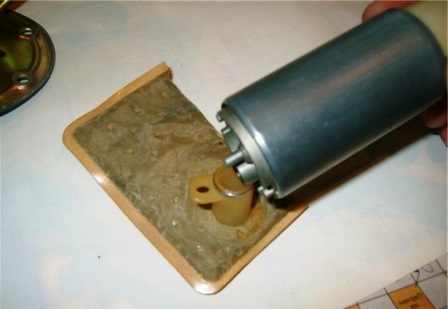

Снятие сетчатого фильтра топливного насоса Daewoo Nexia N150

Снятый сетчатый фильтр топливного насоса Daewoo Nexia N150

17. Перед сборкой промойте сетчатый фильтр в бензине и продуйте сжатым воздухом.

Примечание:

Если фильтр сильно загрязнен – замените его. Замену или промывку сетчатого фильтра необходимо делать с периодичностью 20 тыс.км.

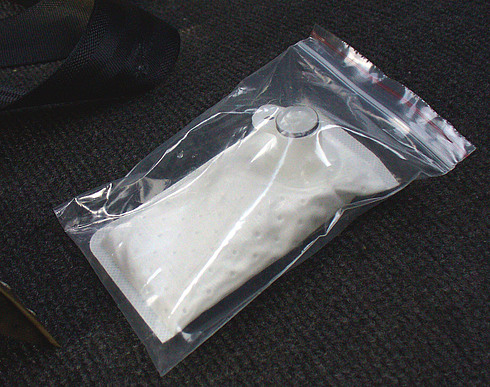

Новый сетчатый фильтр для топливного насоса Daewoo Nexia N150

18. Соберите и установите топливный насос Нексия в обратной последовательности.

Установка топливного насоса в топливный бак Daewoo Nexia N150

Примечание:

Перед установкой пластмассовой крышки при включенном зажигании визуально проверьте герметичность соединения фланца узла топливного насоса со шлангом.
