Снятие и разборка ступицы переднего колеса Hyundai Matrix

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Плоскогубцы
  • Динамометрический ключ
  • Специальный инструмент 09517-29000
  • Специальный инструмент  09517-21500
  • Специальный инструмент 09495-33000
  • Специальный инструмент 09495-31000
  • Специальный инструмент 09532-15000
  • Специальный инструмент 09532-16000
  • Специальный инструмент 09495-33100

Детали и расходники:

  • Ступица переднего колеса
  • Тормозной диск
  • Поворотный кулак
  • Подшипник ступицы

Разборка

1. Отверните два винта крепления тормозного диска, затем снимите тормозной диск со ступицы колеса.

2. Снимите стопорное кольцо подшипника ступицы.

Подшипник ступицы Hyundai Matrix

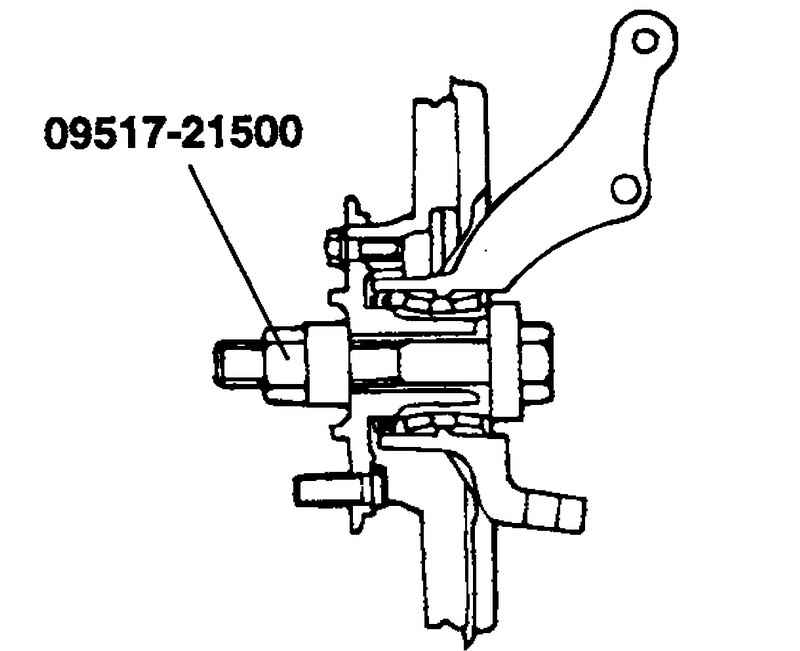

3. Установите специальный инструмент на ступицу колеса, как показано на рисунке ниже.

Ступица колеса Hyundai Matrix

4. Вращая специальный инструмент, снимите ступицу с поворотного кулака.

5. Снимите специальный инструмент и защитный кожух.

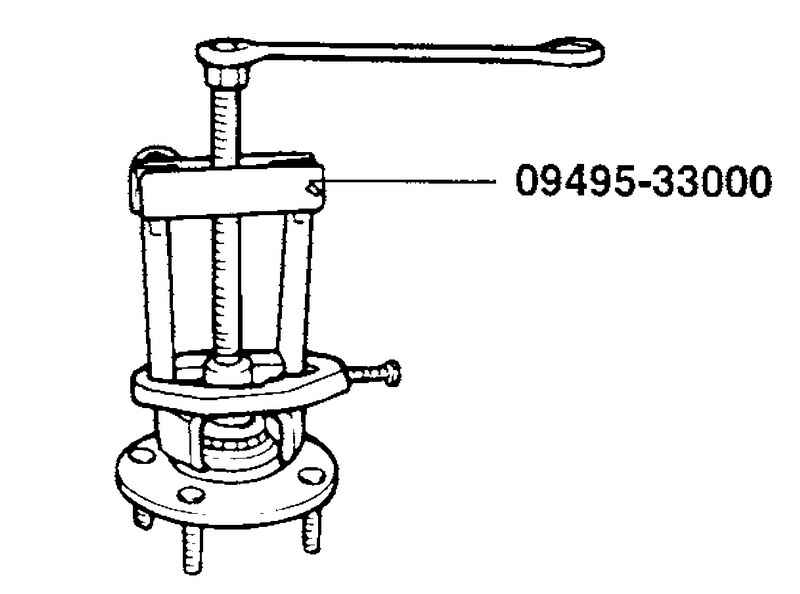

6. С помощью специального инструмента извлеките внутреннюю обойму подшипника из ступицы колеса.

Обойма подшипника Hyundai Matrix

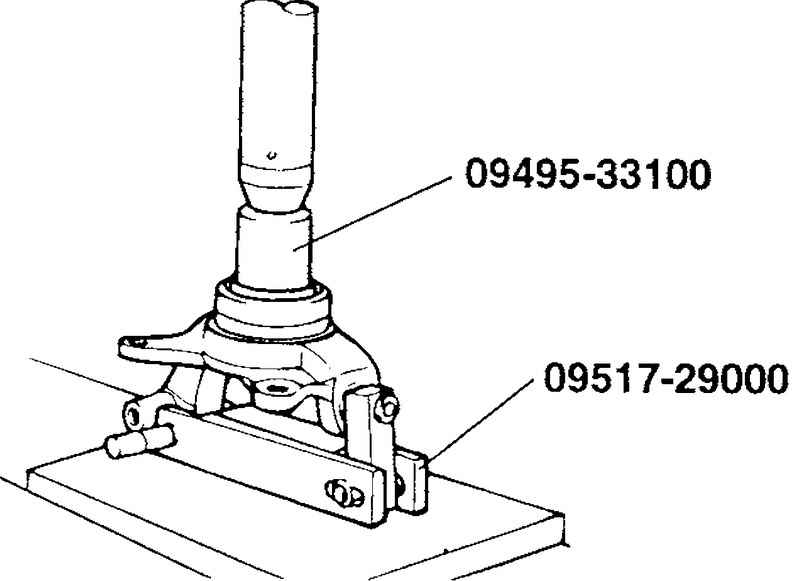

7. С помощью специального инструмента (09495-33100 и 09517-29000) извлеките наружную обойму подшипника из поворотного кулака.

Поворотный кулак Hyundai Matrix.

Проверка

8. Проверьте ступицу на отсутствие трещин и шлицы ступицы – на отсутствие чрезмерного износа.

9. Проверьте тормозной диск на отсутствие задиров и повреждений.

10. Проверьте поворотный кулак на отсутствие трещин.

11. Проверьте подшипник на отсутствие трещин и повреждений.

Сборка

12. Нанесите тонкий слой универсальной консистентной смазки на посадочные места подшипника в ступице и поворотном кулаке.

13. С помощью специального инструмента (09495-33100 и 09517-29000) запрессуйте подшипник в поворотный кулак.

Запрессовка подшипника Hyundai Matrix

Примечания:

Для предотвращения повреждения подшипника в сборе усилие запрессовки должно прикладываться к его наружной обойме.

Всегда устанавливайте новый подшипник в сборе (не устанавливайте бывший в эксплуатации подшипник).

14. Установите защитный кожух.

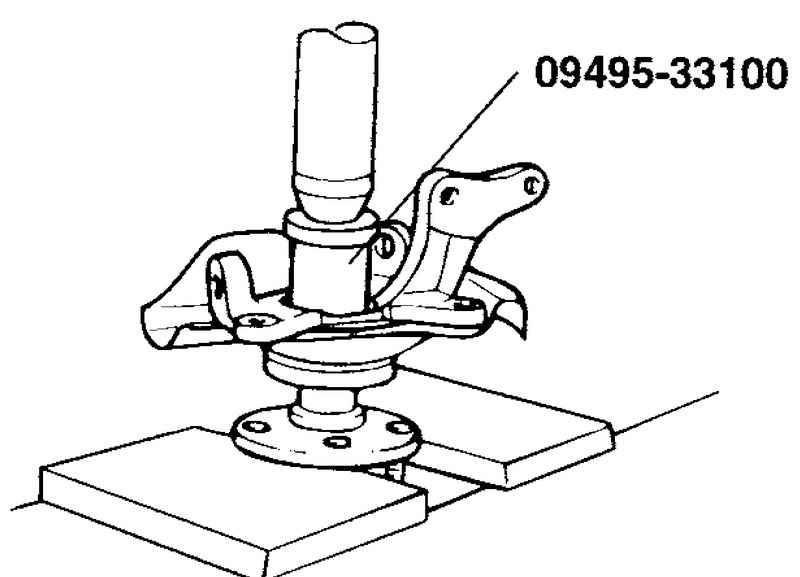

15. С помощью специального инструмента (09495-33100) запрессуйте ступицу в поворотный кулак.

Запрессовка ступицы Hyundai Matrix

Внимание:

Для предотвращения повреждения подшипника в сборе усилие запрессовки должно прикладываться к внутренней обойме подшипника.

16. Установите тормозной диск.

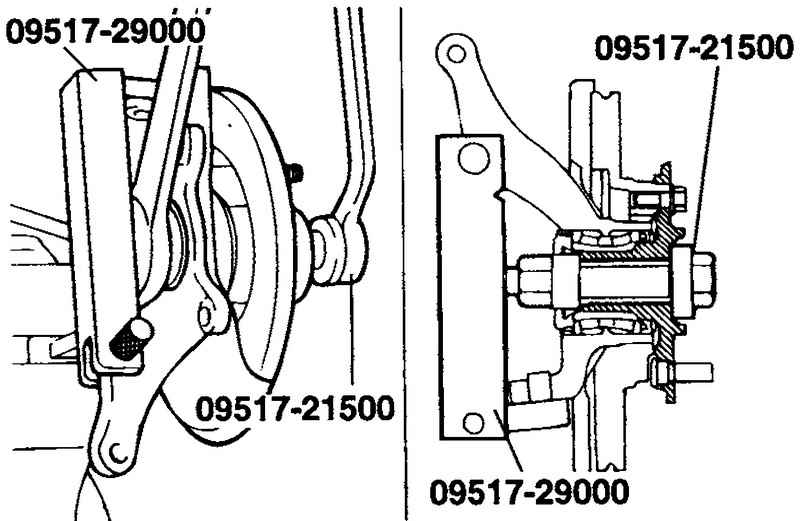

17. Стяните ступицу и поворотный кулак вместе с помощью специального инструмента (09517-21500), затянув гайку специального инструмента.

Стянуть ступицу Hyundai Matrix

Примечания:

Момент затяжки гайки специального инструмента: 200–260 Н·м.

18. Несколько раз проверните ступицу для правильной установки подшипника.

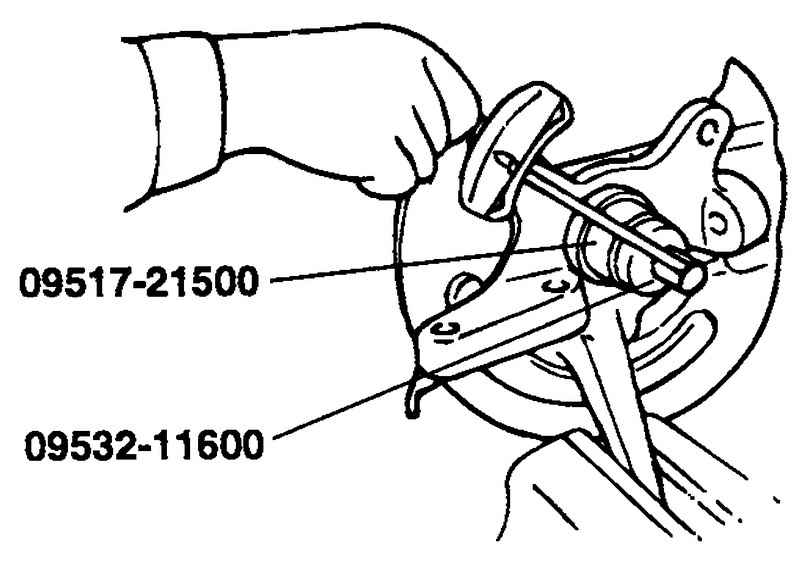

19. Измерьте момент начала вращения подшипника ступицы колеса.

Момент вращения Hyundai Matrix

Примечания:

Предельно допустимое значение момента начала вращения подшипника ступицы: 1.8 Н·м или меньше.

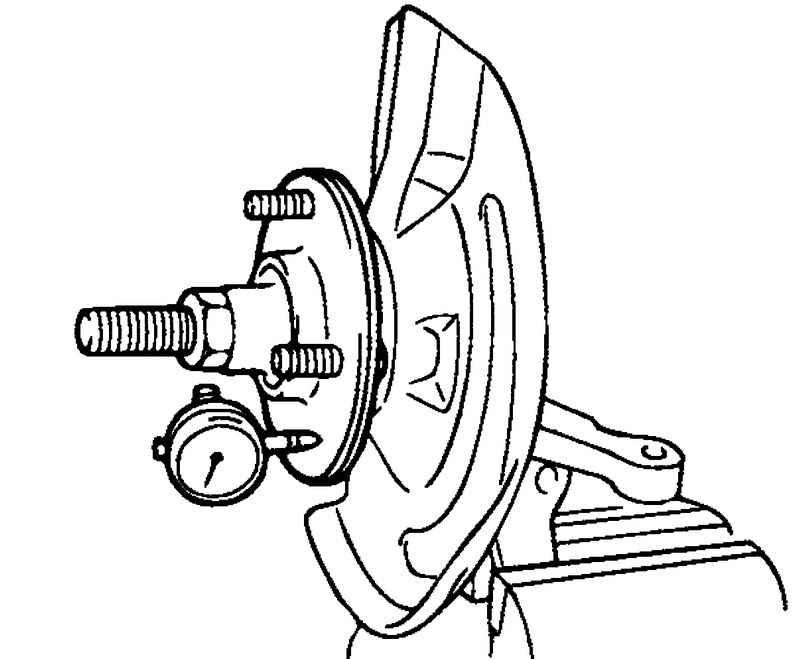

20. Если момент начала вращения подшипника равен 0 Н·м, измерьте осевой зазор подшипника ступицы колеса.

Осевой зазор Hyundai Matrix

Внимание:

Если осевой зазор больше предельно допустимого значения, когда гайка специального инструмента затянута моментом 200–260 Н·м, значит неправильно установлены подшипник, ступица и поворотный кулак. В этом случае разберите узел и повторите процедуру сборки.

Примечания:

Осевой зазор подшипника ступицы: 0,08 мм или меньше.

21. Снимите специальный инструмент (09517-21500).
