Снятие и установка адсорбера системы улавливания паров топлива Mitsubishi Outlander 2007 - 2010, XL

Адсорбер системы улавливания паров топлива установлен на кронштейне щита передка. Адсорбер снимают для проверки или замены при появлении стойкого запаха бензина, вызванного его негерметичностью.

Кроме того, нарушение герметичности адсорбера может стать причиной неустойчивой работы двигателя на холостом ходу вплоть до его остановки.

Вам потребуется ключ «на 10».

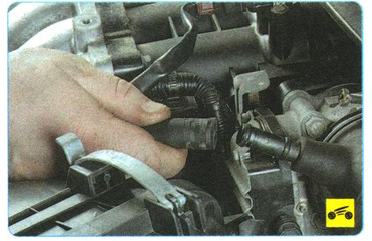

1. Сожмите пассатижами ушки хомута, сдвиньте хомут по шлангу...

2. ...и снимите шланг системы вентиляции картера двигателя с патрубка на впускном рукаве.

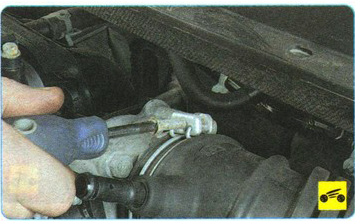

3.    Ослабьте затяжку винта крепления хомута воздухоподводящего рукава к дроссельному узлу...

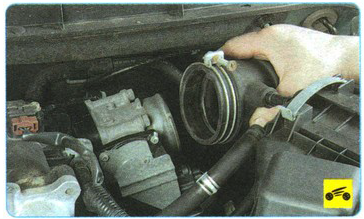

4. ...и отсоедините воздухоподводящий рукав от дроссельного узла.

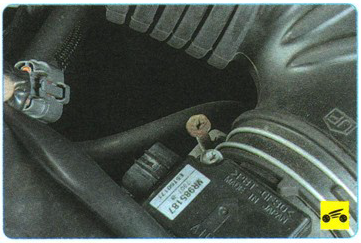

5. Ослабте затяжку винта крипления воздухоподводящего рукава к патрубку воздушного фильтра...

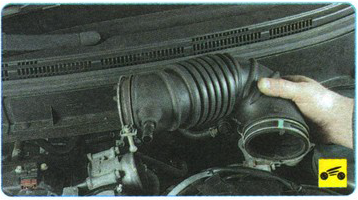

6. ...и снимите воздухоподводящий рукав.

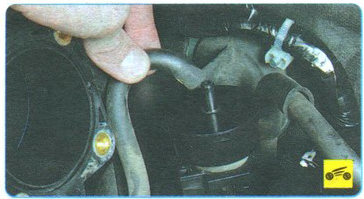

7. Отсоедините от клапана шланг адсорбера (для наглядности показано со снятым дроссельным узлом).

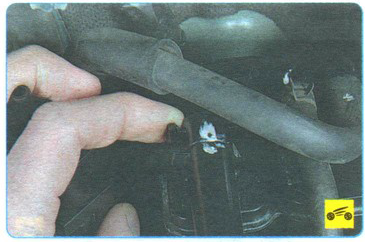

8. Отожмите фиксатор наконечника шланга выпуска воздуха...

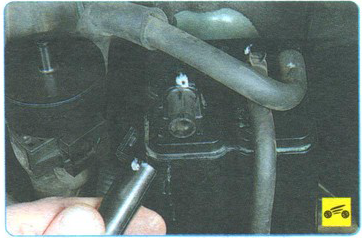

9. ...и отсоедините наконечник шланга от патрубка адсорбера.

10. Для удобства проведения работ отсоедините от патрубка адсорбера шланг клапана.

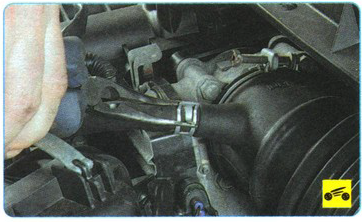

11. Сожмите пассатижами ушки хомута, сдвиньте хомут по шлангу...

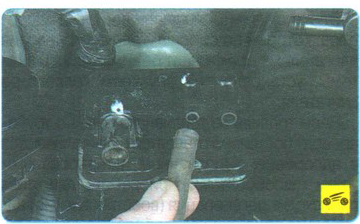

12. ...и снимите подводящий шланг.

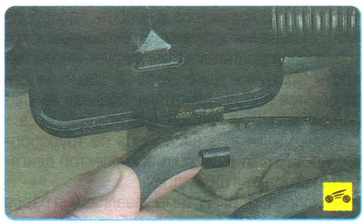

13. Снимите с кронштейна адсорбера шланг выпуска воздуха...

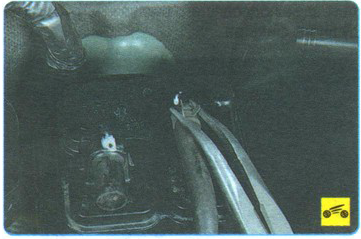

14. ...и, потянув адсорбер вверх, снимите его с кронштейна на щите передка.

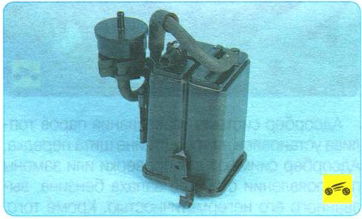

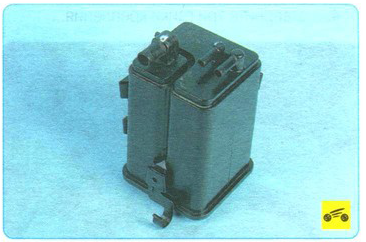

Так выглядит снятый с автомобиля адсорбер в сборе с гравитационным клапаном.

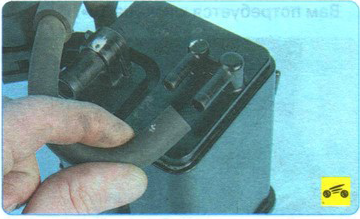

15. При необходимости снимите клапан. для чего отсоедините шланг продувки от патрубка адсорбера, если этого не было сделано ранее...

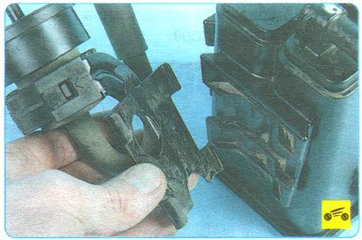

16. ...и, сдвинув вверх, отсоедините кронштейн клапана от держателей адсорбера.

17. Установите адсорбер и все снятые детали в порядке, обратном снятию.
