Снятие и установка блока управления электрооборудованием салона на автомобиле Лада Гранта ВАЗ 2190

Инструмент:

Детали и расходники:

Примечания:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Преодолевая сопротивление пяти фиксаторов, снимите крышку монтажного блока.

Снятие крышки монтажного блока ВАЗ 2190 2191 Lada Granta

3. Выверните винт крепления монтажного блока.

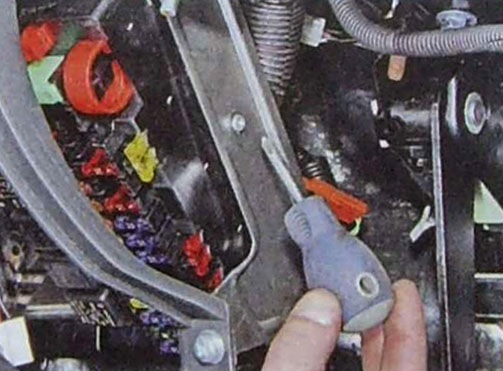

Винт крепления монтажного блока ВАЗ 2190 2191 Lada Granta

4. Опуская верхний край монтажного блока, отведите его от панели.

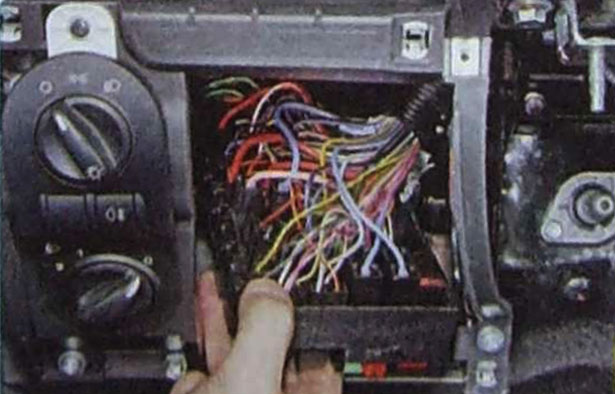

Опускание верхнего края монтажного блока ВАЗ 2190 2191 Lada Granta

5. Отверните две гайки крепления блока управления электрооборудованием салона, извлеките блок из панели приборов.

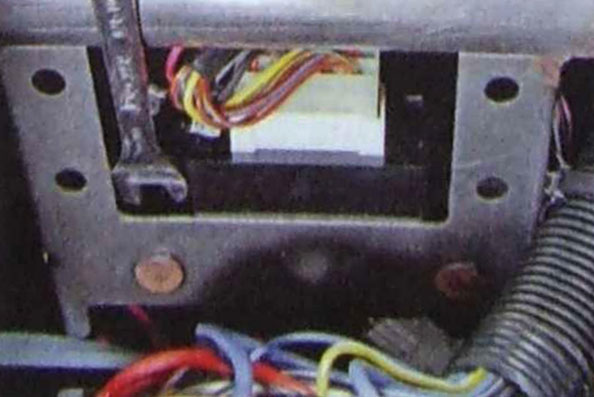

Гайки крепления блока управления электрооборудованием салона ВАЗ 2190 2191 Lada Granta

6. Отсоедините колодку жгута проводов и снимите блок управления электрооборудованием салона.

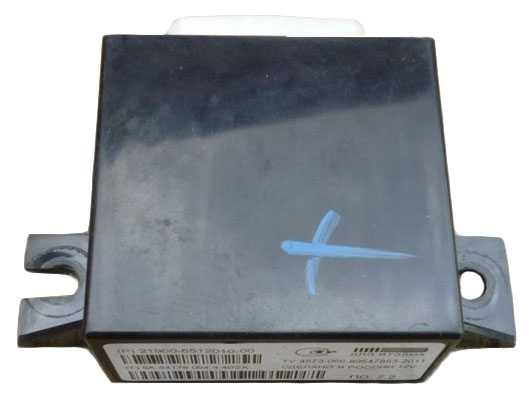

Блок управления электрооборудованием салона ВАЗ 2190 2191 Lada Granta

7. Установите на автомобиль блок управления электрооборудованием салона в порядке, обратном снятию.
