Снятие и установка клапана рециркуляции Daewoo Nexia N150

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Ключ трещоточный
• Удлинитель
• Головка на 12 мм
• Динамометрический ключ
• Нож (или скребок)

Детали и расходники:

• Клапан рециркуляции отработавших газов 25183476/25182126/96386735

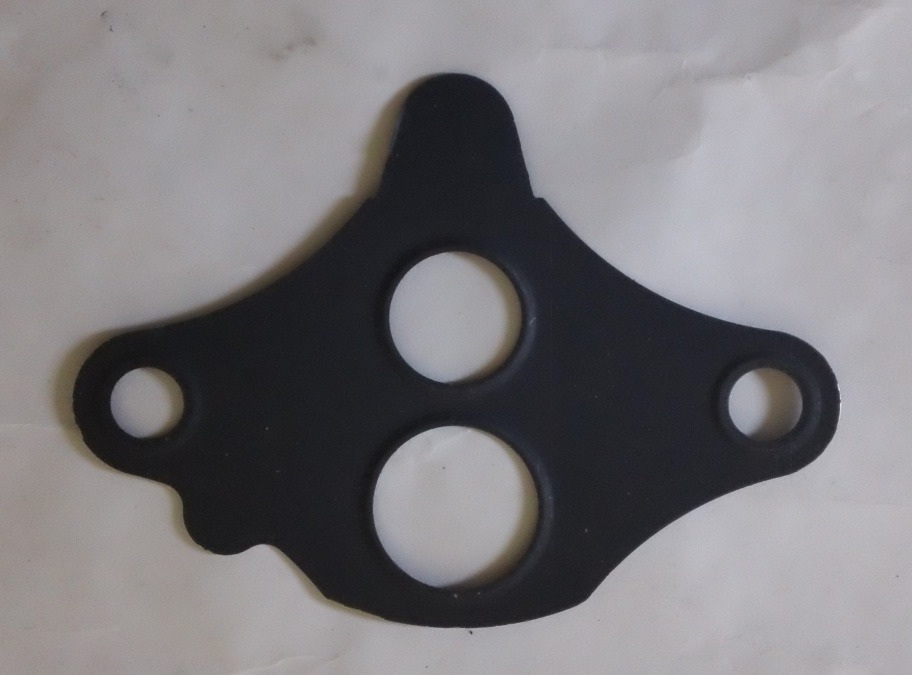

• Прокладка клапана рециркуляции отработавших газов 96495356

• Очиститель карбюратора (или подобное средство)
• Ветошь

Примечание:

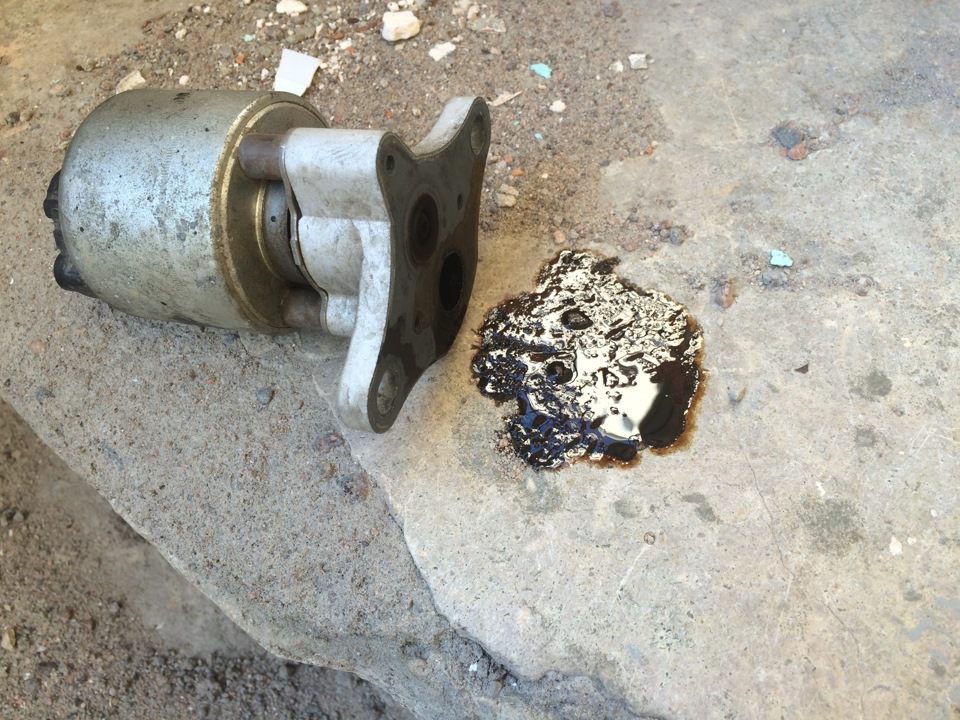

Клапан рециркуляции отработавших газов снимайте для замены его прокладки либо самого клапана.

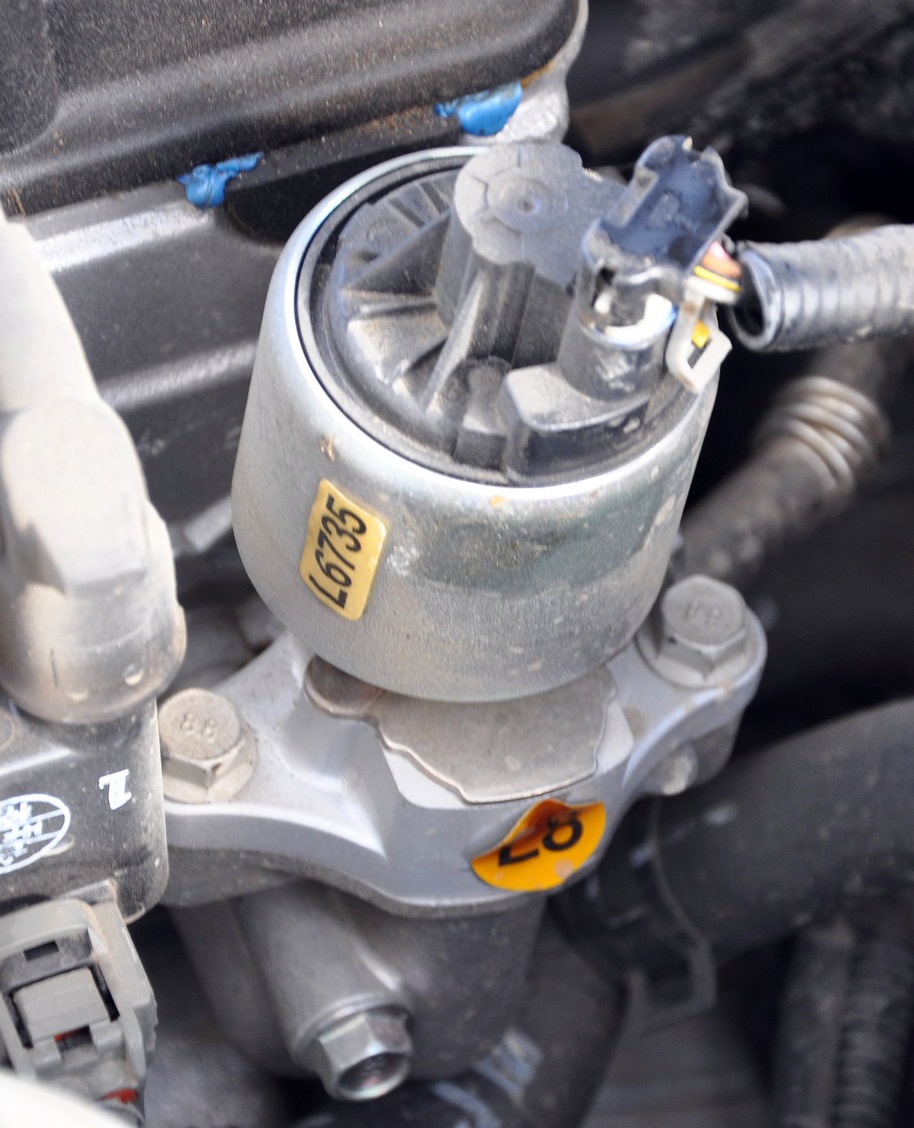

Замена клапана рециркуляции отработавших газов двигателя F16D3

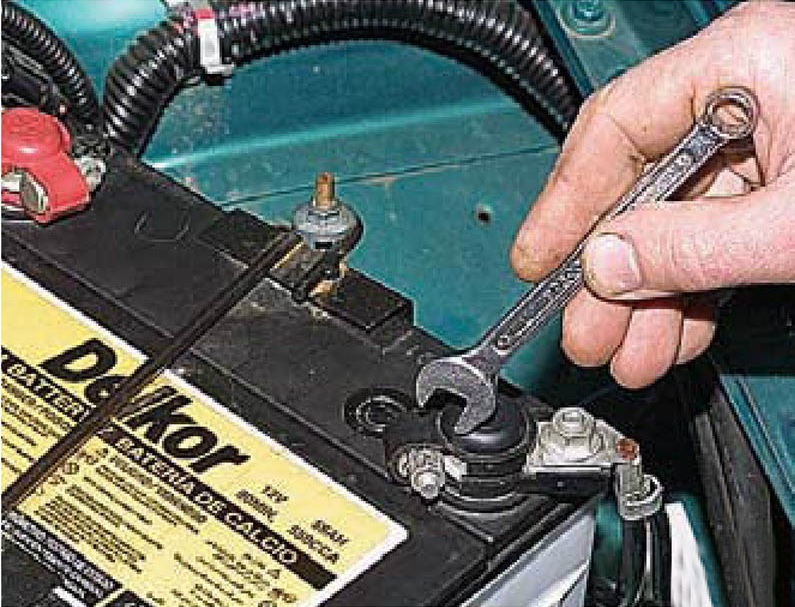

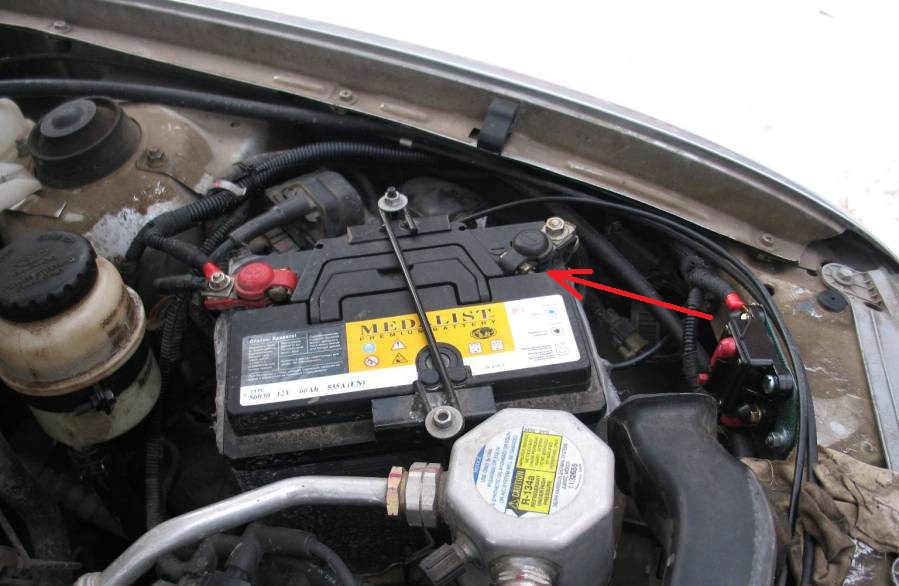

1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

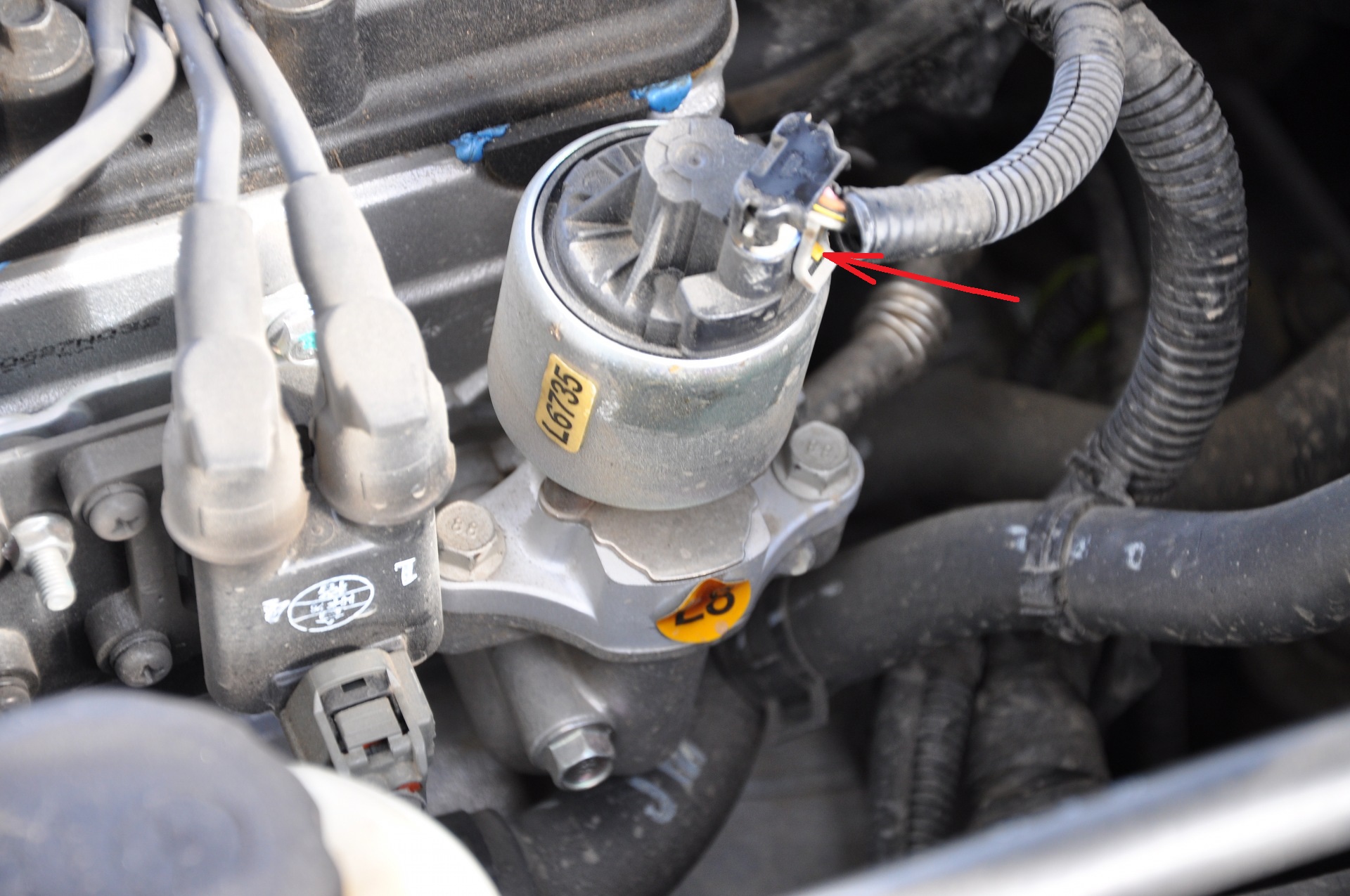

2. На автомобиле с двигателем F16D3, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от разъема клапана.

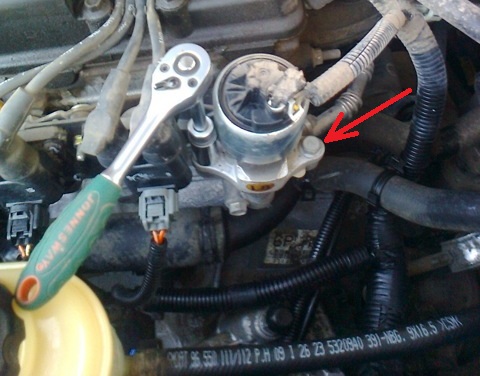

3. Головкой на 12 мм с удлинителем отверните два болта крепления клапана к проставке головки блока цилиндров и снимите клапан.

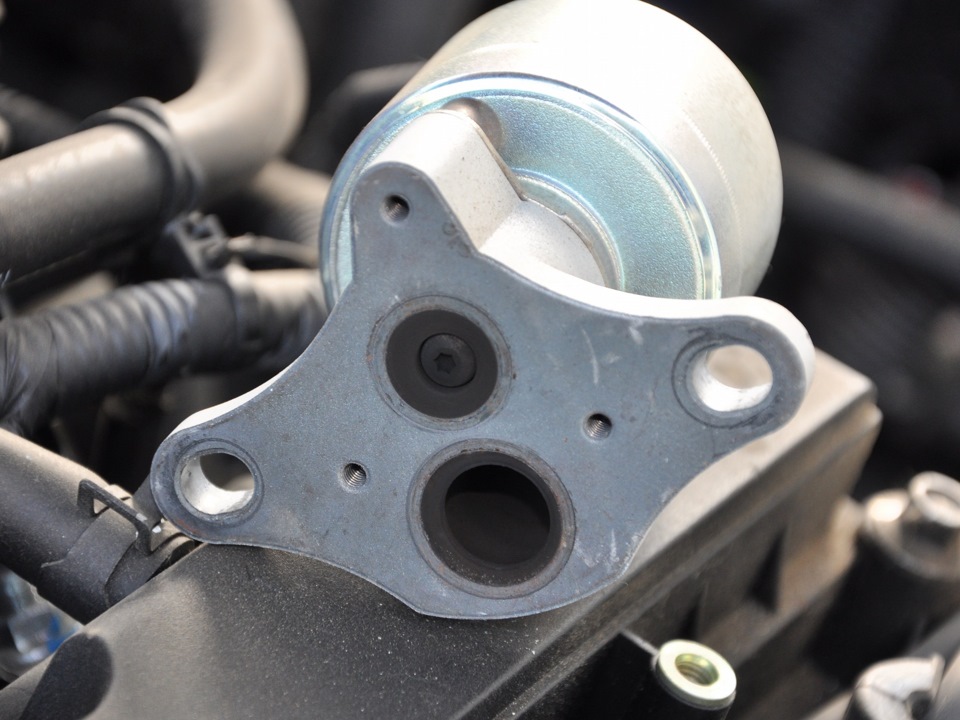

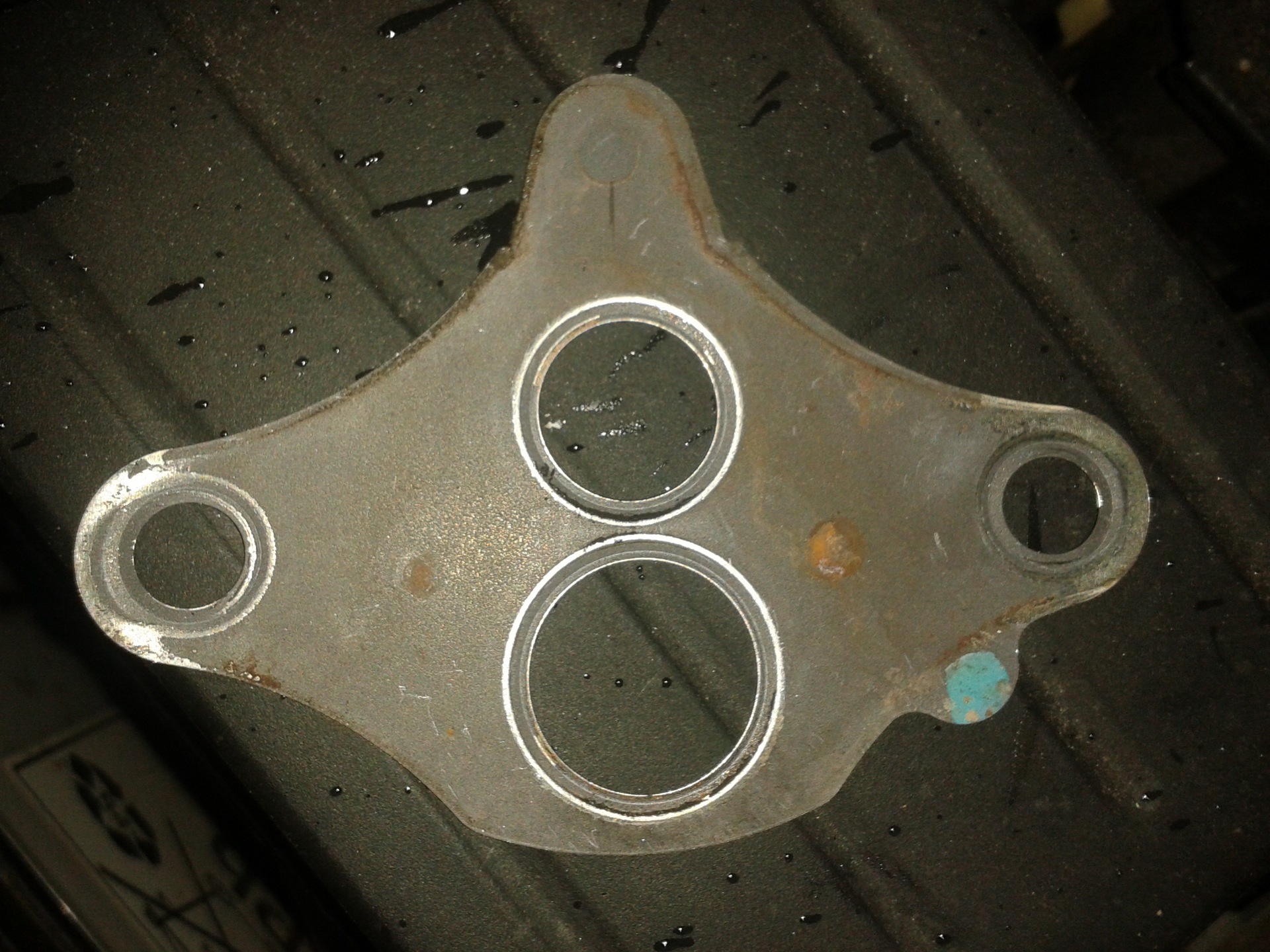

4. Снимите уплотнительную прокладку клапана рециркуляции отработавших газов.

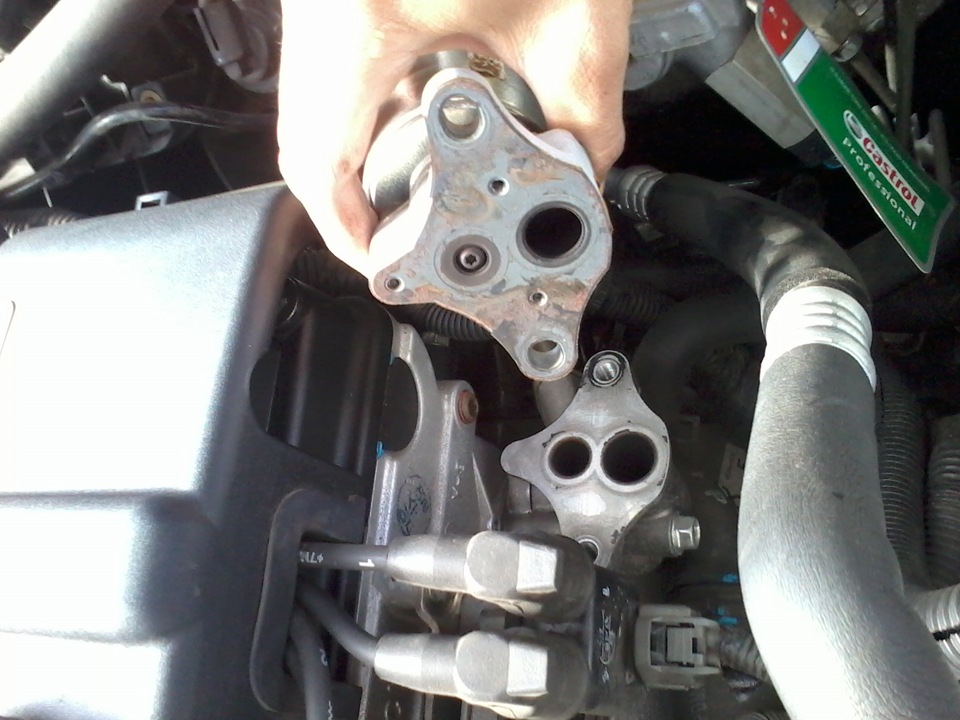

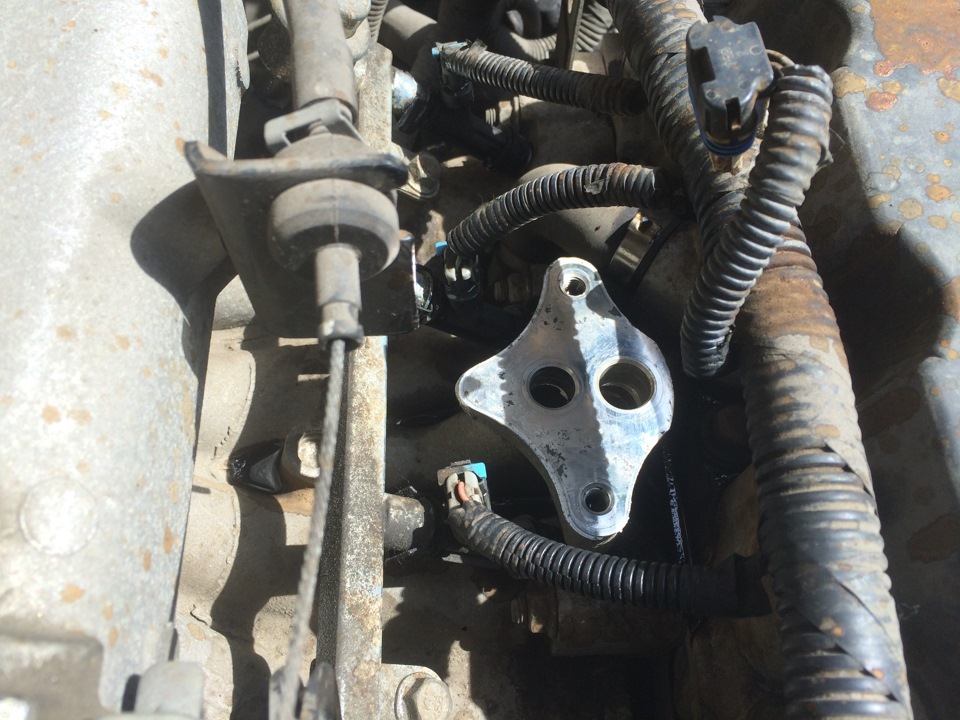

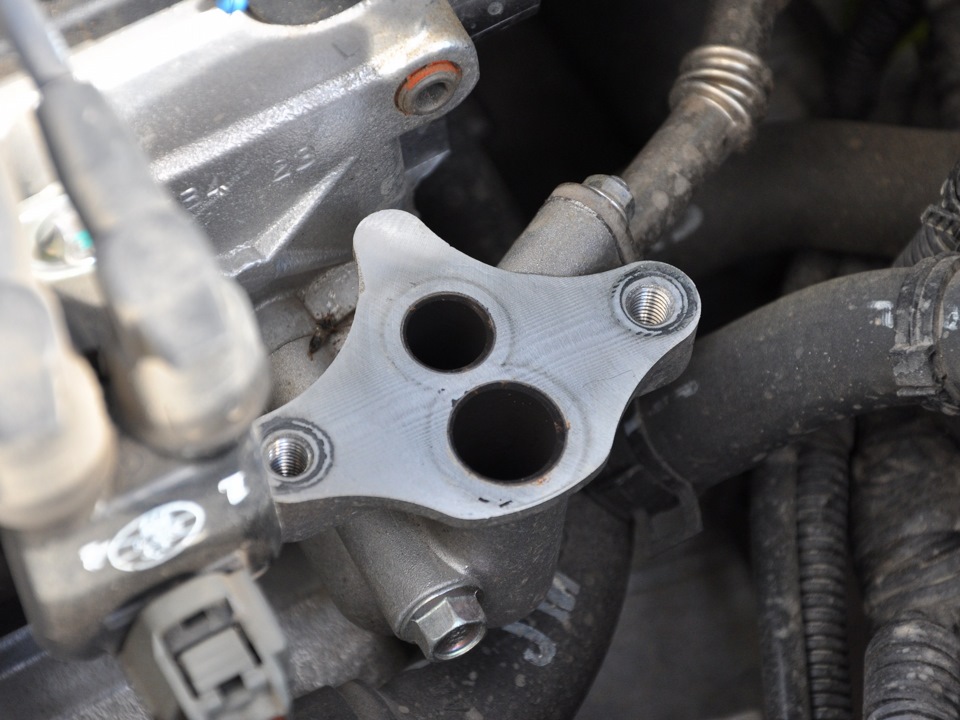

5. Очистите привалочные поверхности проставки и клапана от загрязнений и нагара.

6. Установите новую прокладку и клапан рециркуляции отработавших газов в обратной последовательности, затянув болты его крепления предписанным моментом.

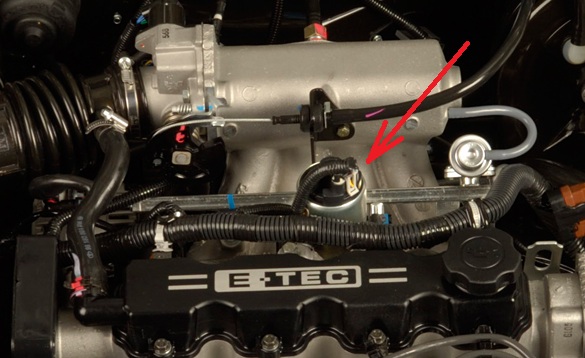

Замена клапана рециркуляции отработавших газов двигателя A15SMS

Примечание:

Операции по демонтажу клапана рециркуляции отработавших газов на автомобиле с двигателем A15SMS одинаковы с такими же операциями на автомобиле с двигателем F16D3.

1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

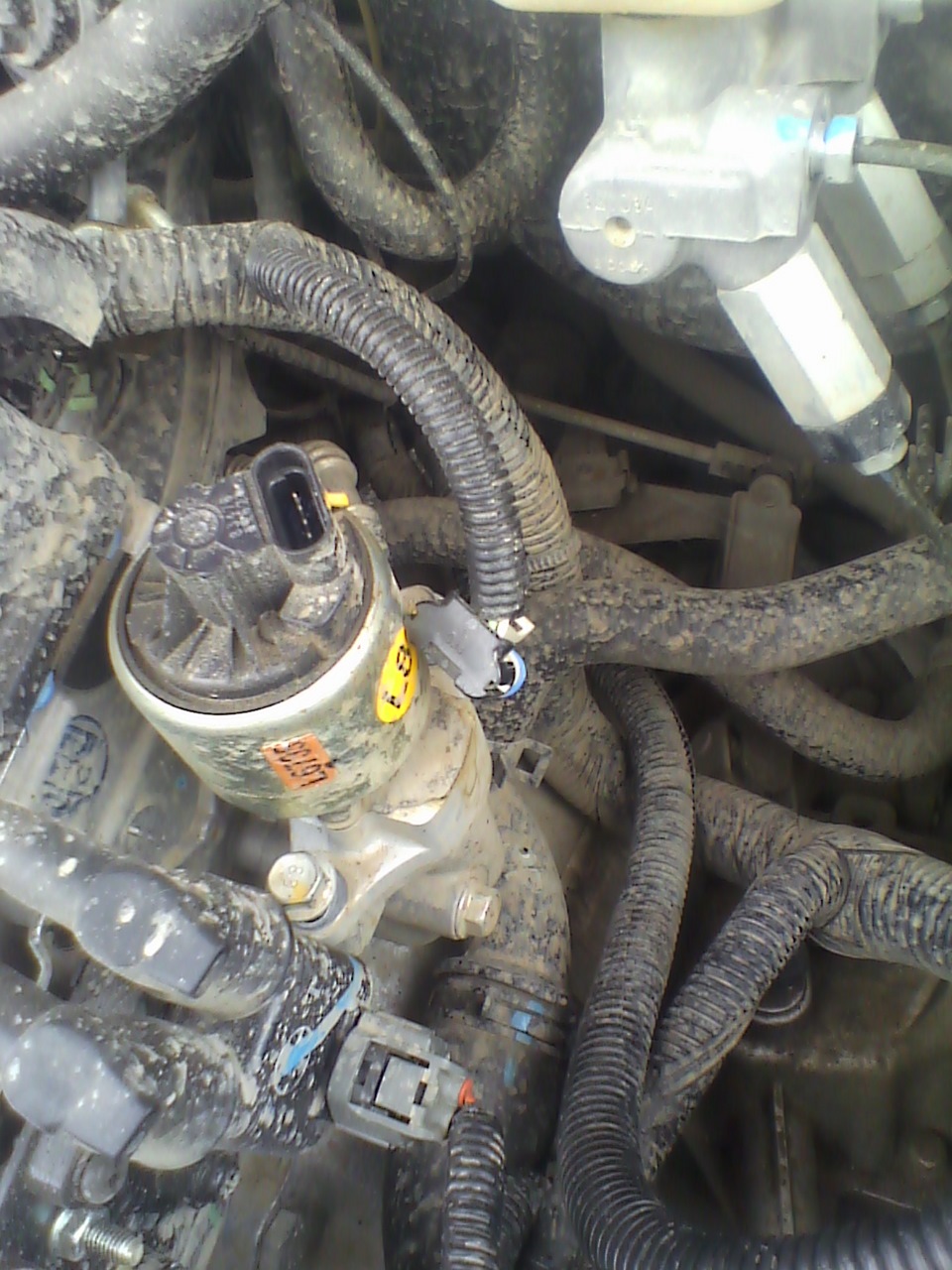

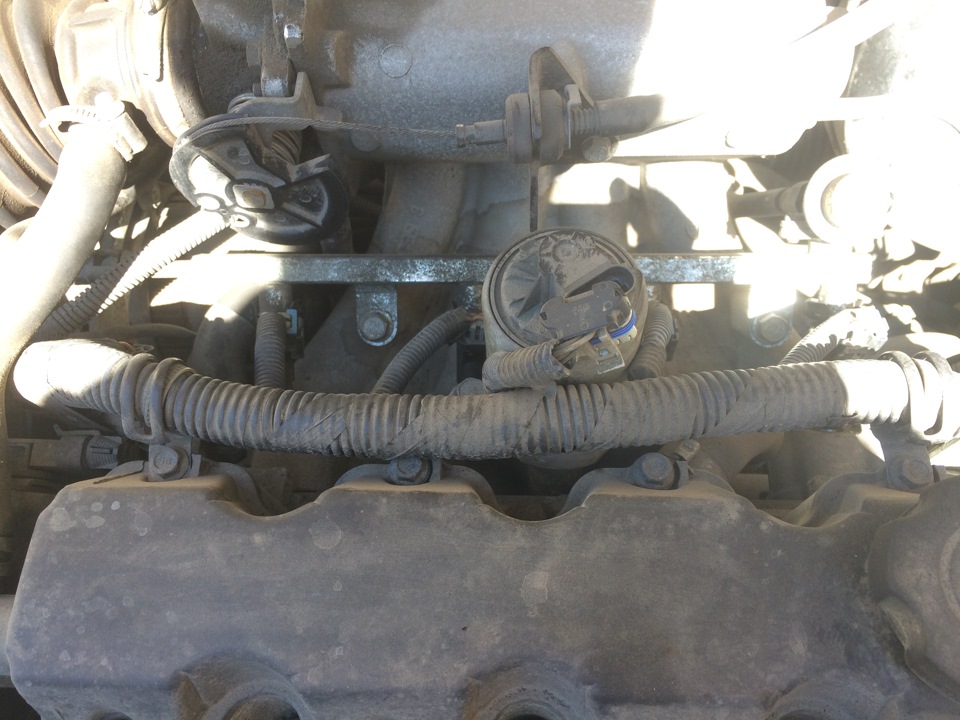

2. Отсоединив колодку жгута проводов системы управления двигателем и отвернув два болта крепления клапана, снимите его.

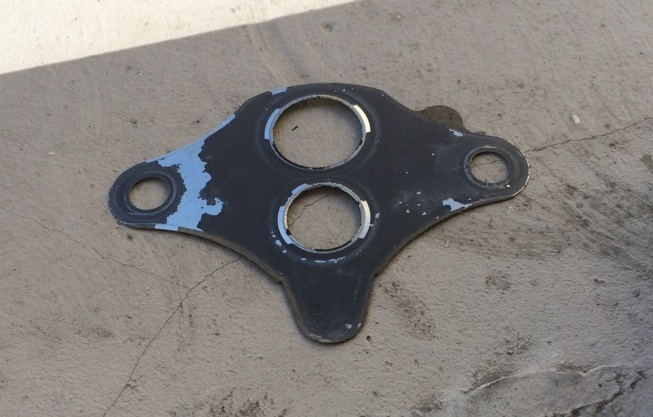

3. Снимите уплотнительную прокладку клапана рециркуляции отработавших газов.

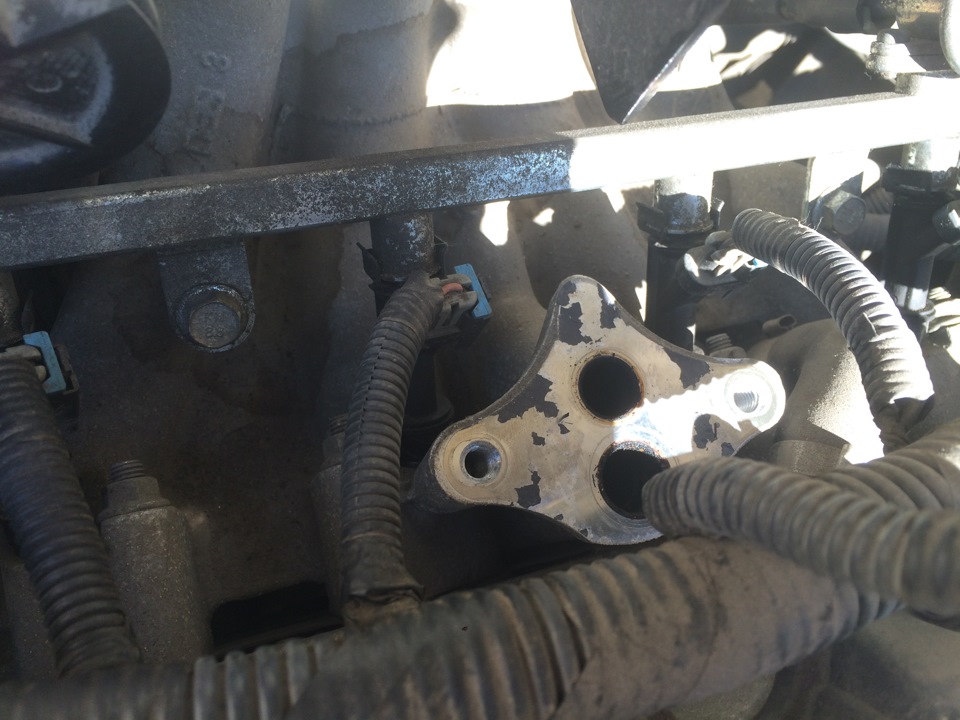

4. Очистив привалочные поверхности клапана и впускного трубопровода от загрязнений и нагара.

5. Установите новую прокладку и клапан рециркуляции отработавших газов в обратной последовательности, затянув болты его крепления предписанным моментом.
