Снятие и установка кулисы рычага управления коробкой передач Chery Tiggo

Инструменты:

Снимаем облицовку тоннеля пола Chery Tiggo

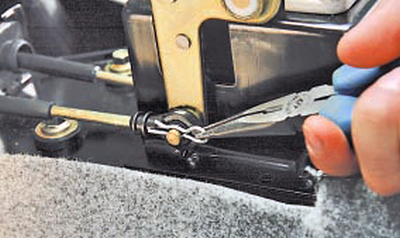

2. Извлеките шплинт крепления наконечника троса выбора передач из отверстия пальца рычага.

Извлекаем шплинт крепления наконечника троса выбора передач из отверстия пальца рычага Chery Tigoo

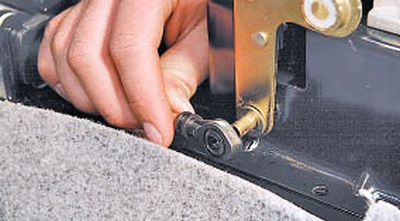

3. Снимите наконечник троса с пальца.

Снимаем наконечник троса с пальца Chery Tiggo

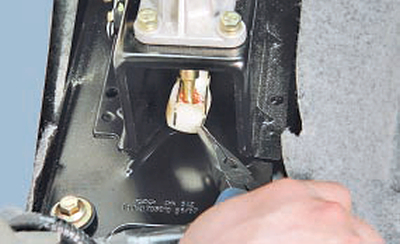

4. Разожмите концы пружинного фиксатора наконечника троса переключения передач.

Разжимаем концы пружинного фиксатора наконечника троса переключения передач Chery Tiggo

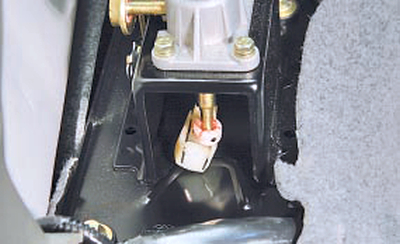

5. Отсоедините наконечник троса от рычага переключения передач.

Отсоединяем наконечник троса от рычага переключения передач Chery Tiggo

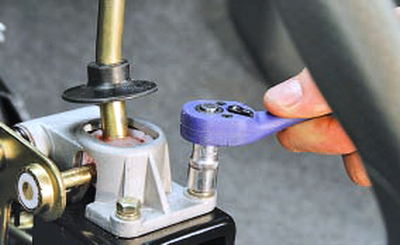

6. Выверните четыре болта крепления кулисы рычага управления коробкой передач (два передних болта на фото не видны).

Выворачиваем четыре болта крепления кулисы рычага управления коробкой передач Chery Tiggo

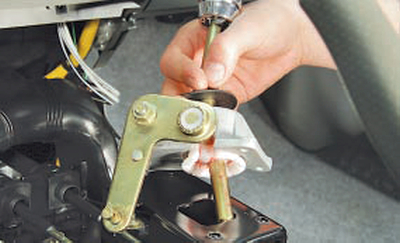

7. Извлеките кулису рычага из кронштейна основания кузова.

Извлекаем кулису рычага из кронштейна основания кузова Chery Tiggo

8. Установите детали в порядке, обратном снятию.

В статье не хватает:

Источник: http://chery-tiggo.dv13.ru/korobka-peredach/snyatie-i-ustanovka-kulisy-rychaga-upravleniya-korobkoj-peredach/
