Снятие и установка лобового стекла Hyundai Matrix

Инструменты:

• Специальный инструмент 09861-31100
• Резак (либо специальный инструмент 09861-31200)
• Специальный инструмент 09861-31400
• Губка

Детали и расходники:

• Клеевой грунт
• Герметик

Снятие

1. Снимите облицовки передних стоек кузова.

2. Снимите внутреннее зеркало заднего вида.

3. Снимите рычаги стеклоочистителя.

4. Снимите уплотнитель и крышку ниши воздухозабора.

5. Снимите уплотнитель ветрового стекла.

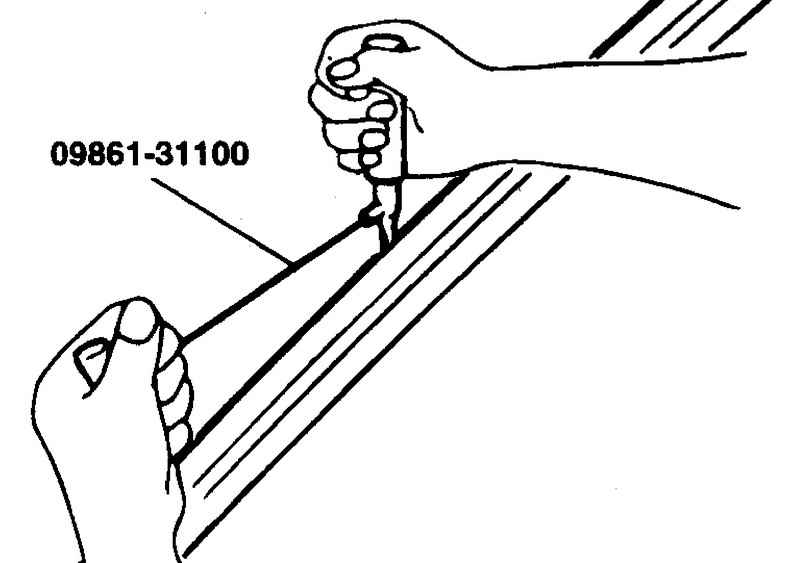

6. Срежьте остатки клея с помощью приспособления 09861-31100.

7. В случае повторного использования стекла нанесите установочные метки на стекло и проем.

8. Снимите ветровое стекло.

Установка

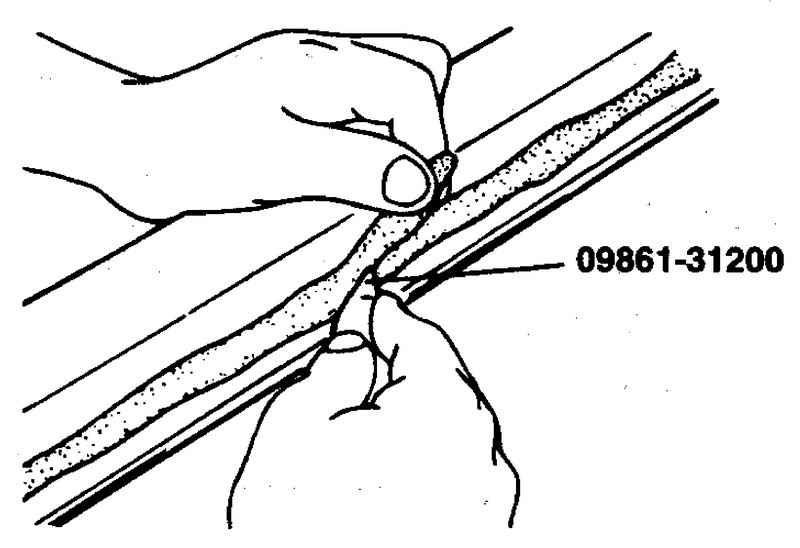

9. С помощью резака или приспособления 09861-31200 ровно срежьте валик клея до толщины около 2 мм с поверхности наклеивания стекла по всему периметру фланца проема.

Внимание:

Не срезайте валик клея до толщины, меньше указанной, и примите меры предосторожности, чтобы не повредить лакокрасочное покрытие кузова резаком. При повреждении восстановите слой, нанеся отделочную краску.

10. Очистите фланец проема ветрового стекла губкой, пропитанной спиртом или средством для удаления мастик и обезжиривания.

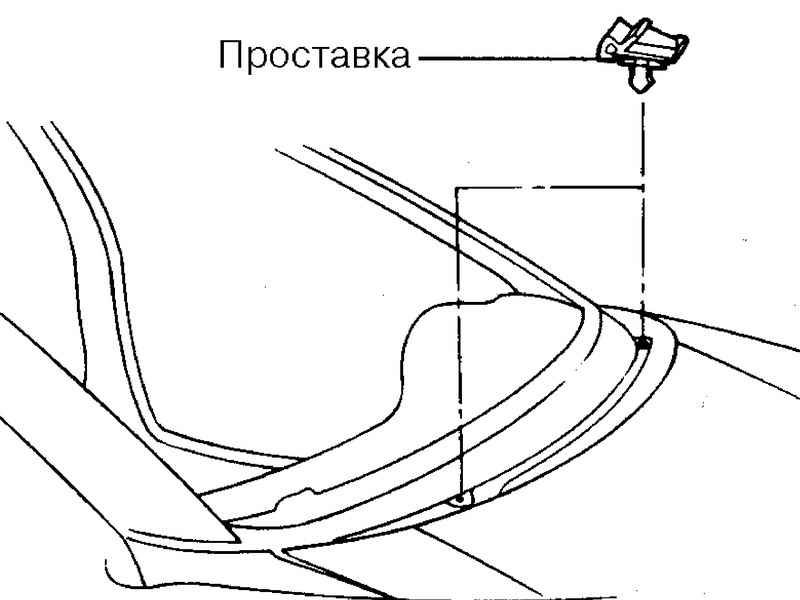

11. Установите проставки в проем ветрового стекла.

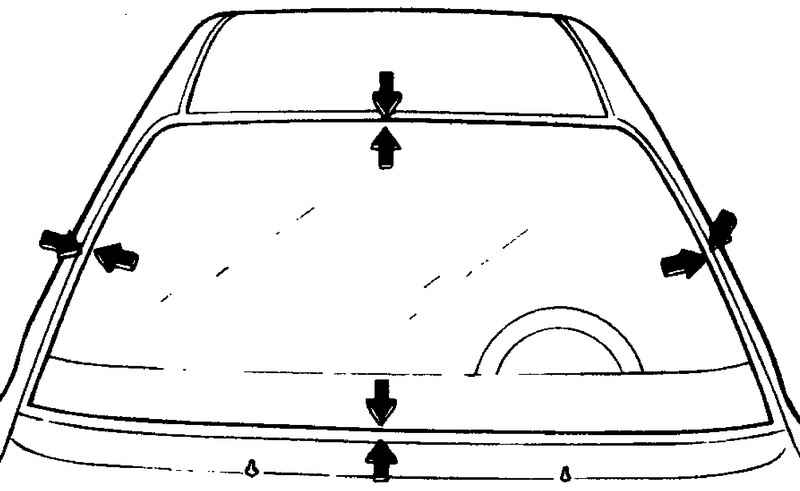

12. Установите новое ветровое стекло в проем и мягким карандашом нанесите метки на стекло и кузов в четырех местах, как показано на рисунке ниже.

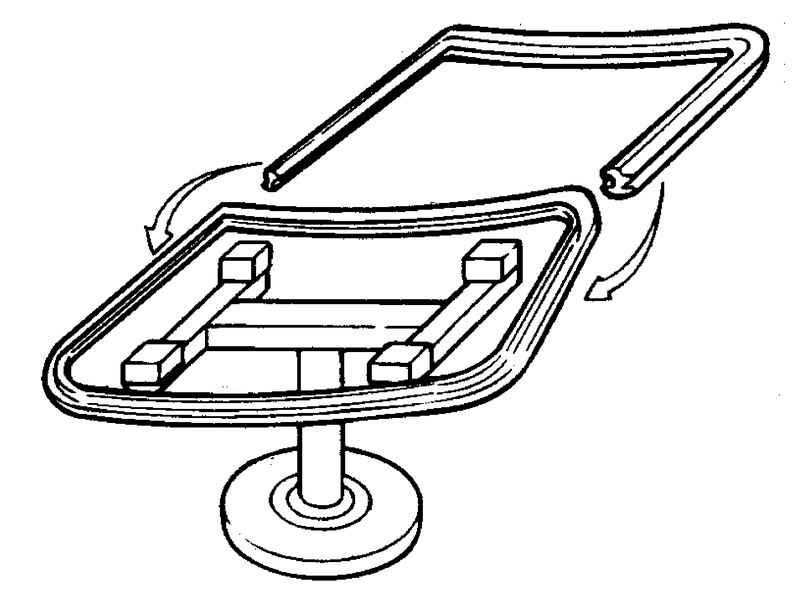

13. Установите накладку ветрового стекла, следя за тем, чтобы не было зазоров.

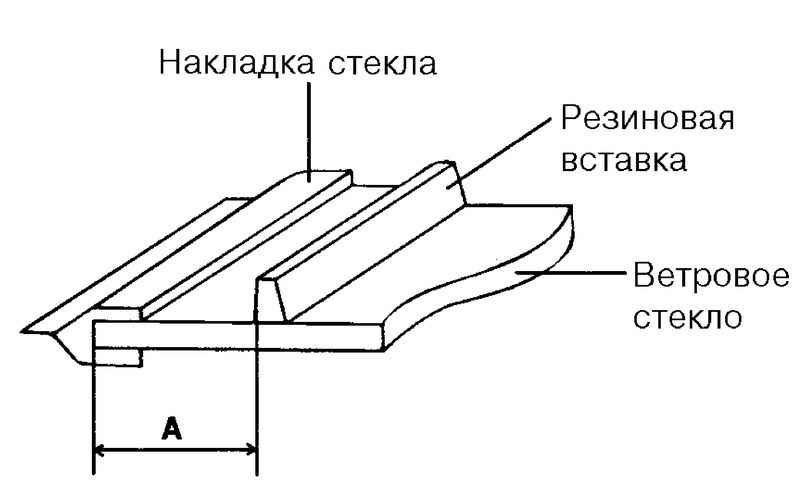

14. На внутреннюю поверхность стекла по всему периметру кромки наклейте резиновую вставку, служащую для удержания клея при установке стекла.

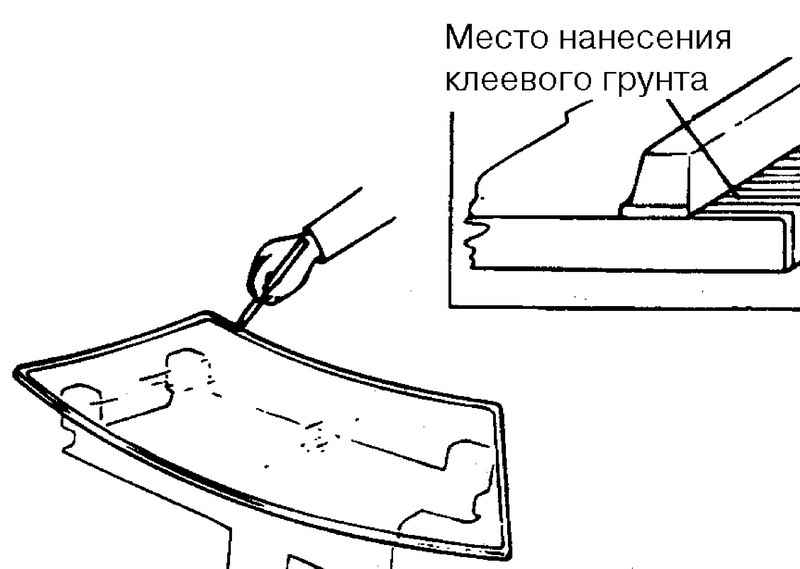

15. Нанесите тонкий слой клеевого грунта для стекол на наружную поверхность резиновой вставки.

Внимание:

Не трогайте стекло руками, т.к. это может ухудшить качество склейки и стать причиной протечки после установки ветрового стекла.

Не наносите на стекло клеевой грунт для кузовных деталей.

Не допускайте попадания на нанесенный клеевой слой воды, пыли и абразивных частиц.

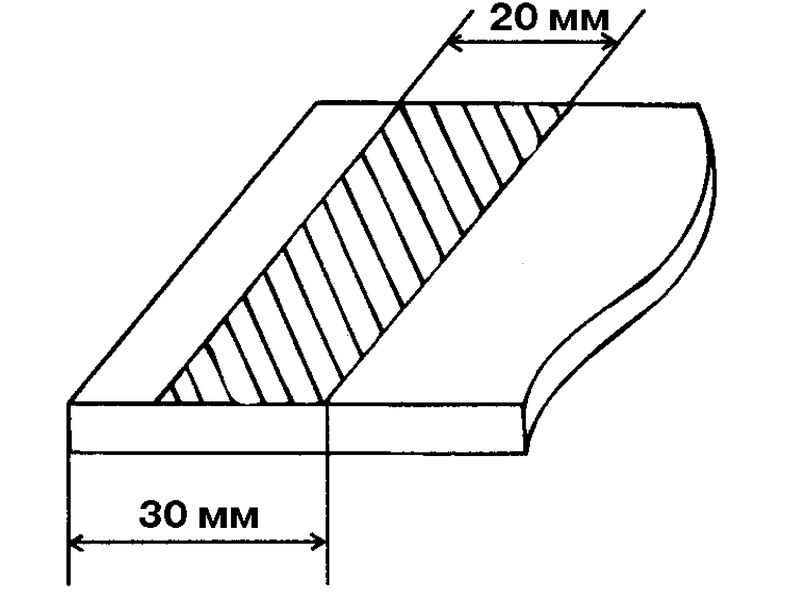

16. Нанесите клеевой грунт на нижнюю кромку стекла, как показано на рисунке.

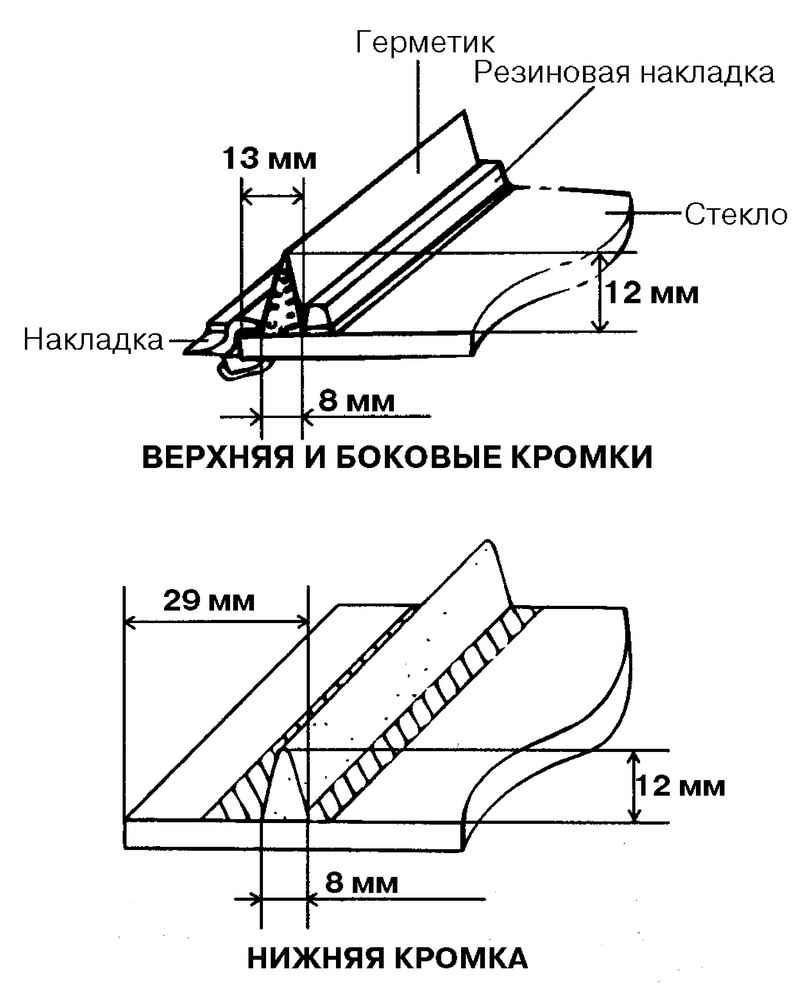

17. Нанесите герметик на кромки стекла по всему периметру.

Примечания:

Нанесите слой клея не более чем через 5 мин после нанесения клеевого грунта.

18. С помощью присосок 09861-31400 наложите ветровое стекло на проем, совмещая нанесенные метки и прижмите стекло к слою герметика. Нанесите тонкий слой клеевого грунта для кузовных деталей на оставленный на фланце проема стекла слой герметика. После нанесения клеевого грунта установите стекло не позднее чем через 5 мин.

19. Удалите излишек клея шпателем или сотрите его марлей. Заполните клеем все пустоты по периметру стекла.

20. Убедитесь в герметичности ветрового стекла, для чего полейте его струей холодной воды, следя за тем, чтобы сильной струей не повредить свежий клеевой слой. Поливайте таким образом, чтобы вода стекала по кромкам стекла.

Внимание:

При обнаружении протечек просушите место протечки и нанесите герметик.

21. Установите ранее снятые детали.

Примечания:

В течение первого часа после установки не допускайте попадания воды на ветровое стекло.

Не совершайте поездок на автомобиле в течение первых четырех часов после установки ветрового стекла. При необходимости поездки в течение первых 8 часов двигайтесь с малой скоростью. Не захлопывайте с силой двери.

Не допускайте воздействия на кузов больших скручивающих нагрузок, которые возникают при съездах с проезжей части дороги или выездах на нее, либо во время движения по неровным дорогам.
