Снятие и установка передней крышки в дизельном двигателе Mercedes-Benz W203

Инструмент:

• Динамометрический ключ

Детали и расходники:

• Герметик
• Уплотнительное кольцо натяжителя цепи

Снятие

1. Снимите крышку головки цилиндров.

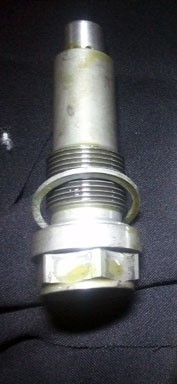

2. Выверните натяжитель цепи.

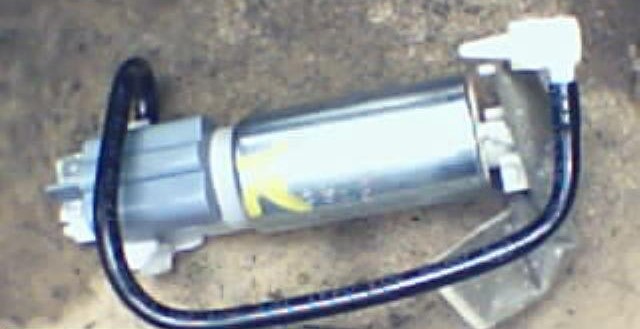

3. Снимите топливоподкачивающий насос.

4. Отсоедините переднюю крышку.

5. Приподнимите стопор верхней направляющей. Верхняя направляющая не снимается.

6. Снимите вперёд переднюю крышку.

Установка

1. Очистите сопрягаемые поверхности на передней крышке и прилегающую поверхность.

2. Нанесите в виде валика толщиной 1.5 ± 0.5 мм герметик. В качестве герметика можно применять Loctite-5900.

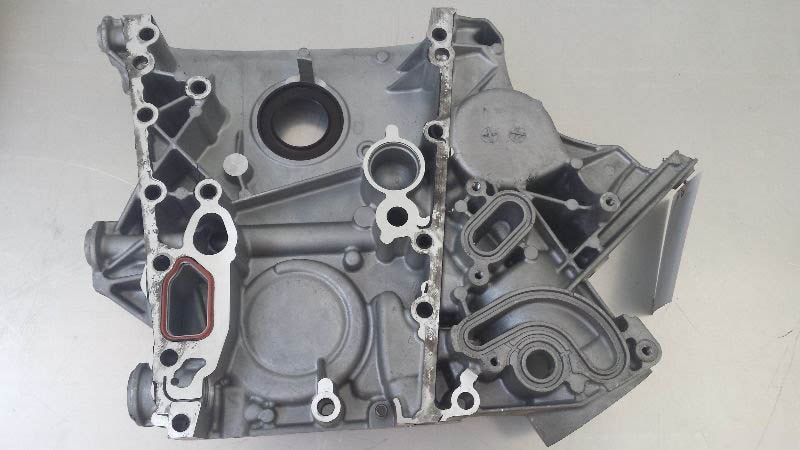

Нанесение герметика на переднюю крышку:

1 - нанесённый герметик;

2 - передняя крышка.

3. Установите переднюю крышку и закрепите её моментом 14Нм. При этом закрепите также держатель электрического провода клапана отключения.

Примечания:

Крышку закрепите в течение 10 мин после нанесения герметика. Герметик не размазывайте.

4. Установите насос предварительной подачи топлива.

5. Установите натяжитель цепи с новым уплотнительным кольцом.

6. Установите крышку головки цилиндров.
