Снятие педали сцепления Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Период:
Всего просмотров:
За год:
За 30 дней:
За 7 дней:
Сегодня:
Длительность просмотра:
Смотрят сейчас:
0.0
Средняя оценка
0голосов
5
0
4
0
3
0
2
0
1
0
Оценить статью
Хорошо (4 балла)
Инструмент
Для выполнения операций необходим инструмент
Не обозначено
Среднее время работы
0 голосов

Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 12 мм
  • Гаечный ключ рожковый 14 мм
  • Отвертка крестовая средняя
  • Отвертка плоская малая

1. Снимите панель отделки комбинации приборов.

Отвертка крестовая средняя

Снятие приборной панели Toyota Camry

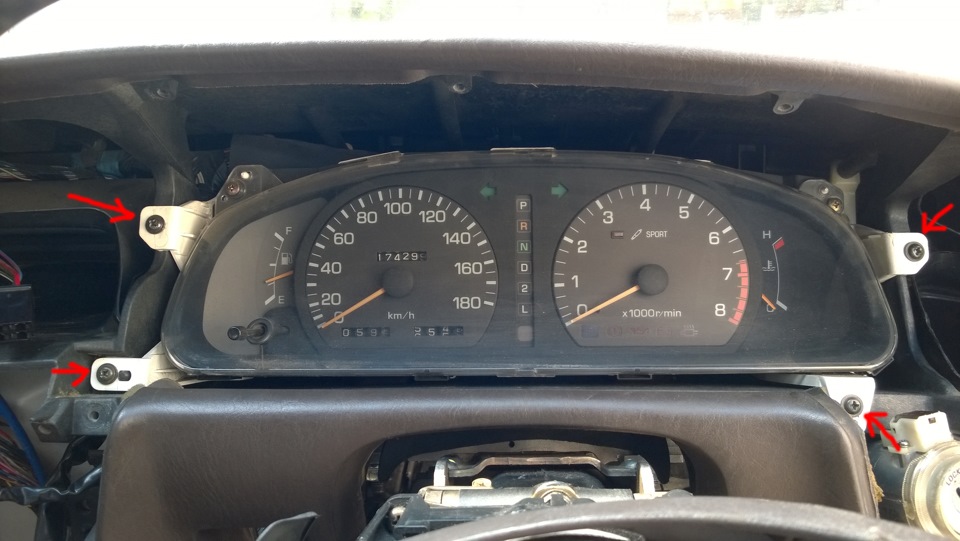

2. Снимите блок комбинации приборов и верхнюю часть приборной панели.

Блок комбинации приборов Toyota Camry

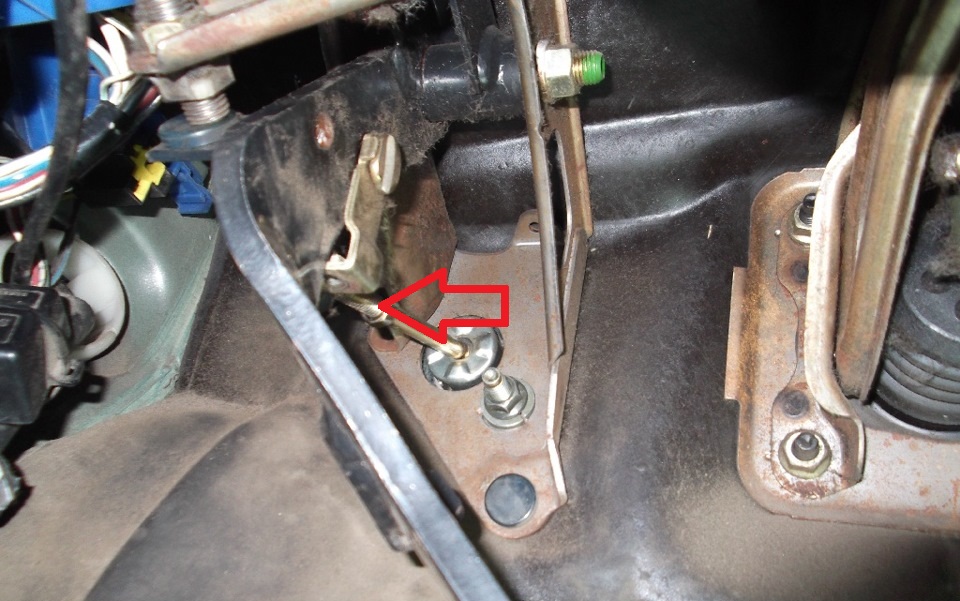

3. Снимите вилку толкателя главного цилиндра сцепления со штифтом.

Вилка толкателя главного цилиндра сцепления Toyota Camry

4. Снимите зажим и выньте штифт из отверстия.

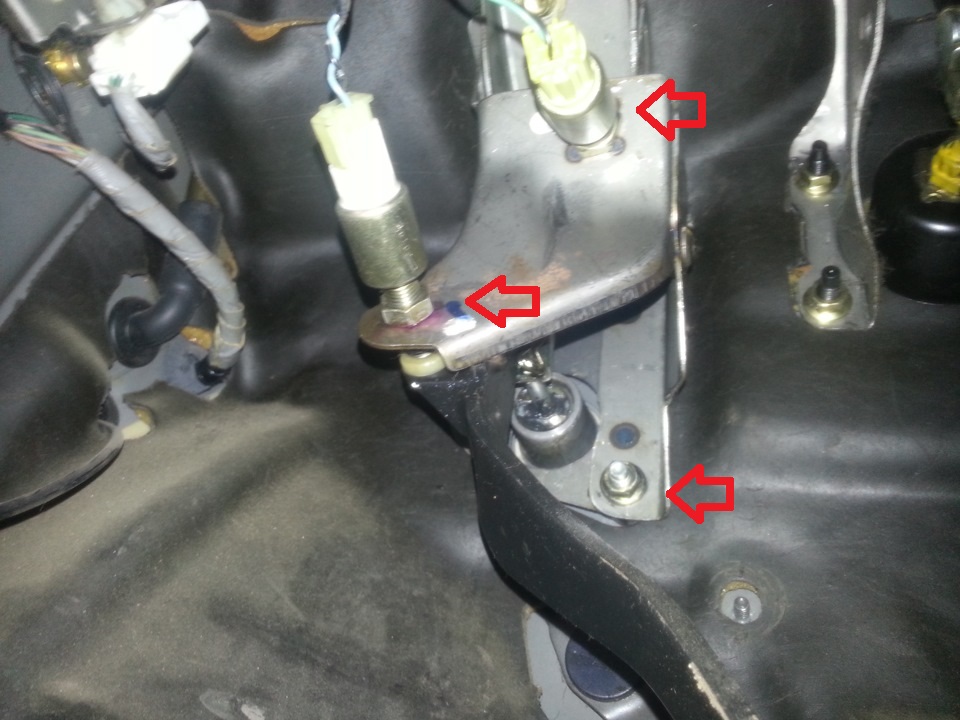

5. Снимите педаль сцепления. Для этого отсоедините разъем выключателя сцепления. Отверните болт и две гайки, снимите педаль сцепления в сборе с кронштейном.

Педаль сцепления Toyota Camry

6. Снимите пружину сжатия сервомеханизма. Для этого, используя отвертку, снимите E-образное кольцо, после чего снимите пружину сжатия.

Пружина сжатия сервомеханизма Toyota Camry

Источник: http://automanualsrepair.ru/toyota/toyota83581.htm
