Снятие решетки воздухозаборника (жабо) Hyundai Creta

Примечание:

Перед тем, как снять жабо на Хендай Крета, сначала нужно будет снять рычаги щеток стеклоочистителей.

Решетку снимают при повреждении, для получения доступа к стеклоочистителю ветрового окна и при замене стекла ветрового окна.

Снятие рычагов переднего стеклоочистителя Хендай Крета

1. Установите автомобиль на ровную поверхность, и выключите зажигание.

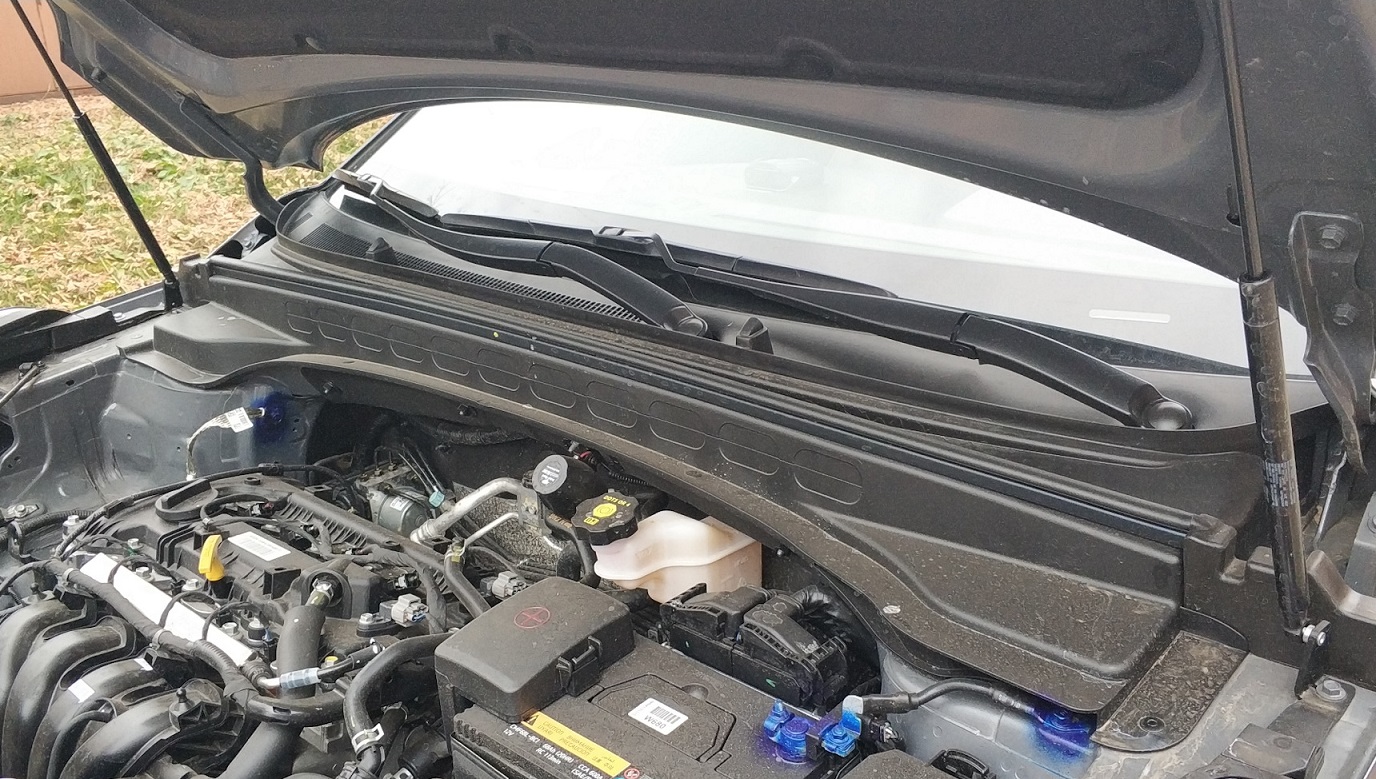

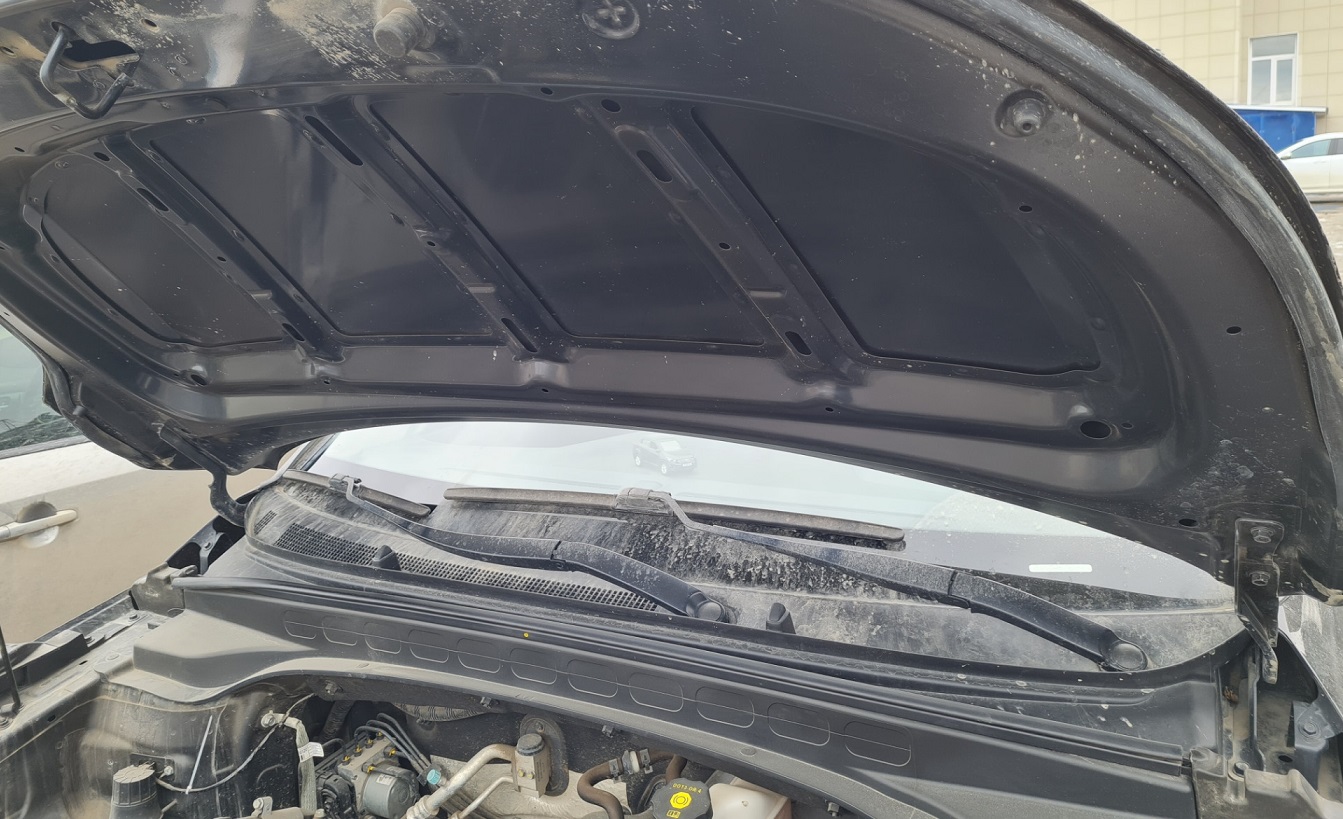

2. Поднимите крышку капота и зафиксируйте упором.

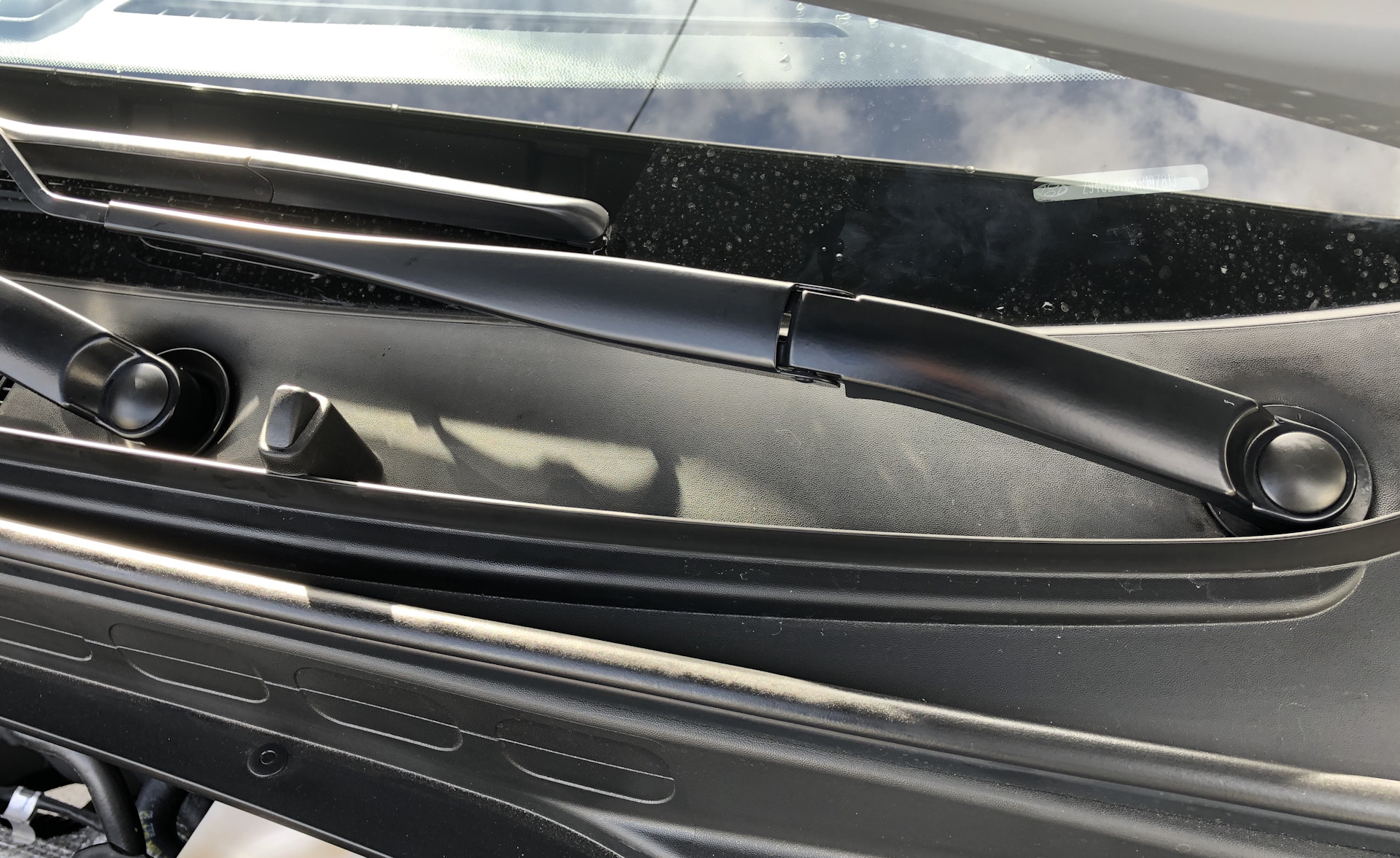

3. Плоской отверткой снимите крышку рычага щетки стеклоочистителя.

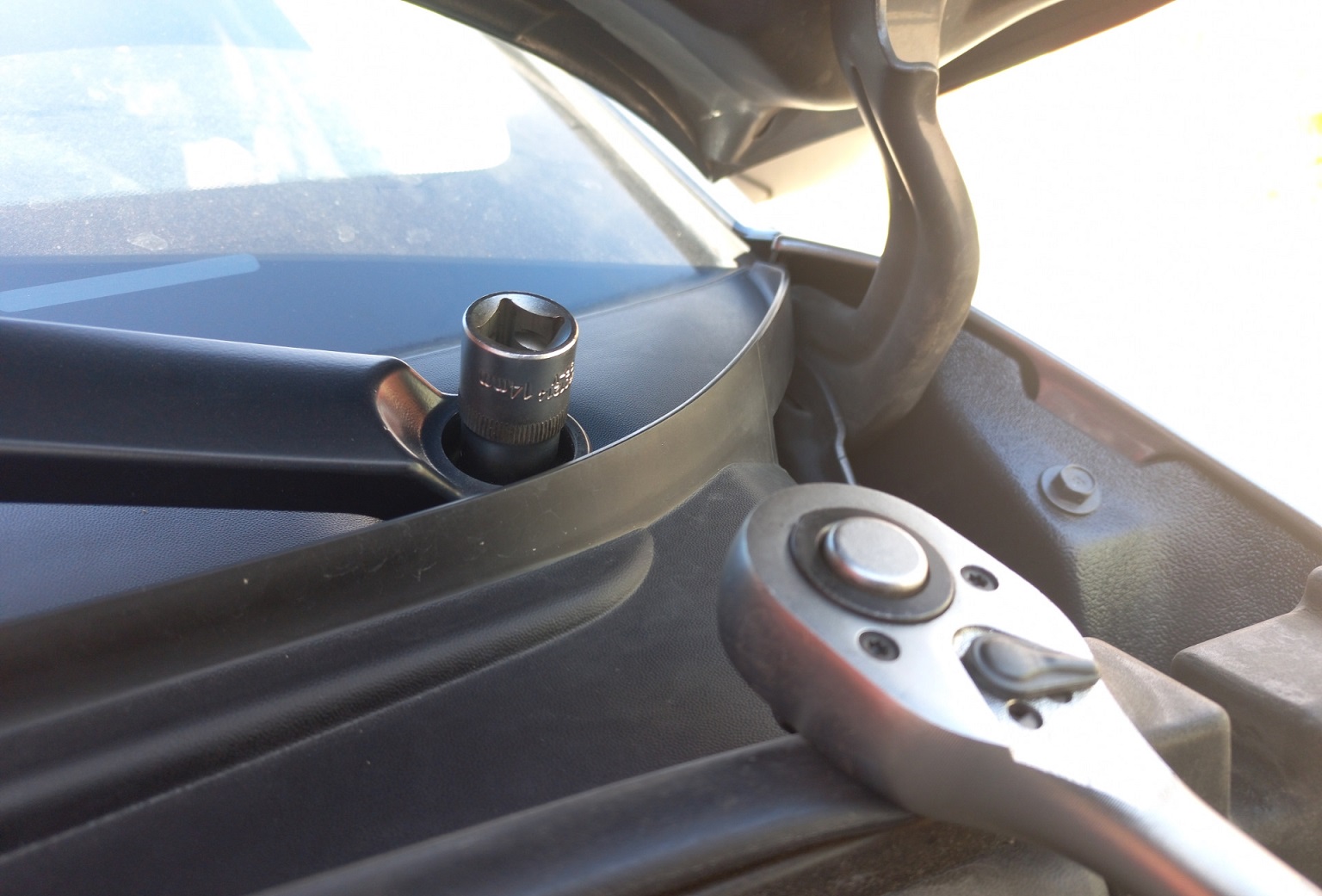

4. Торцевой головкой на 14 мм выверните гайку крепления рычага.

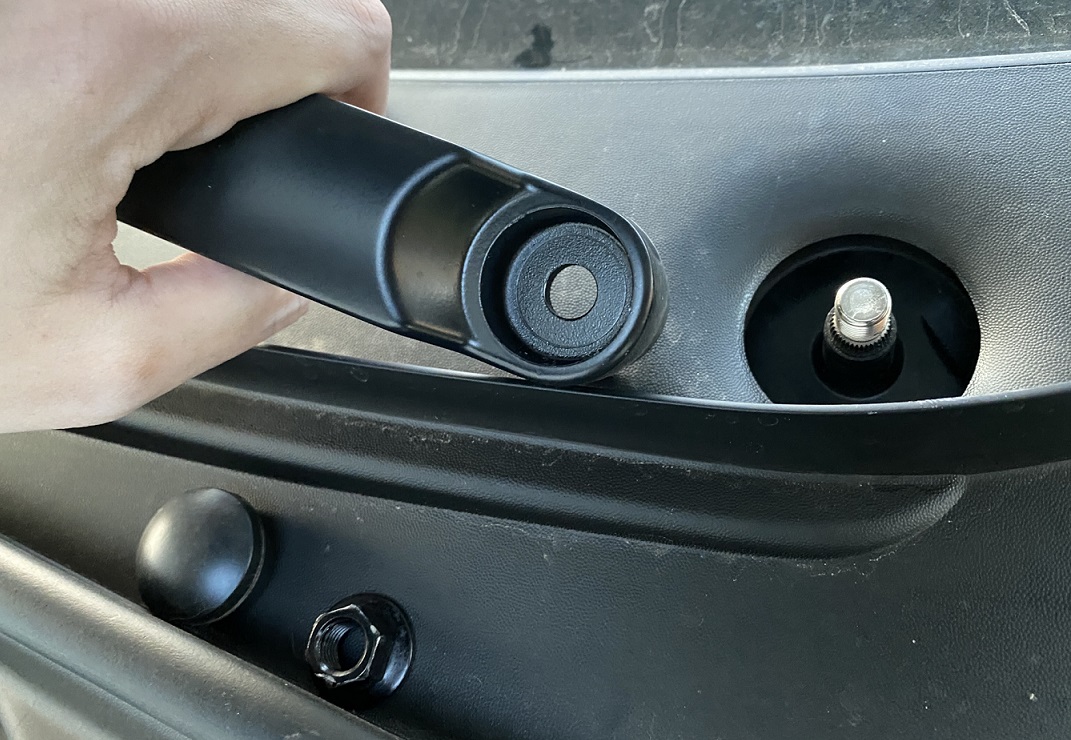

5. Покачивая рычаг стеклоочистителя Хендай Крета, снимите его с оси поводка.

Примечание:
При необходимости можно воспользоваться специальным съемником или раздвижными пассатижами.

6. Аналогично снимите второй рычаг.

Снятие жабо (решетки воздухозаборника) Хендай Крета

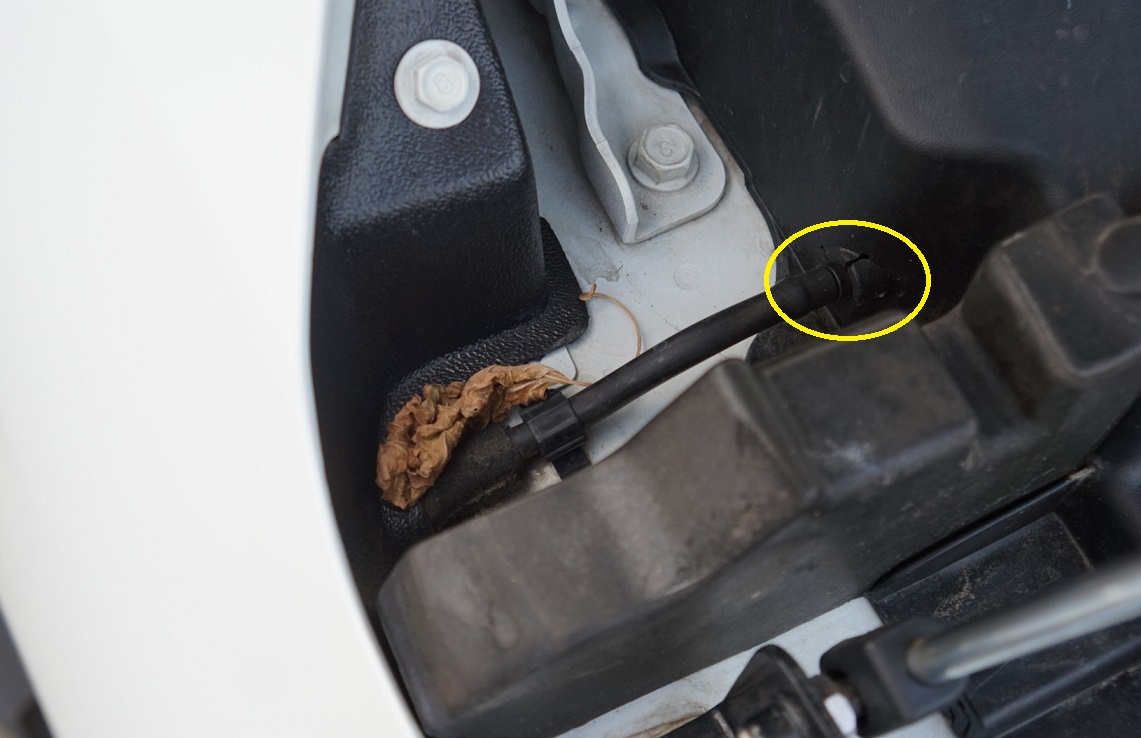

1. В подкапотном пространстве отсоедините шланг омывателя.

2. Нажмите на фиксатор и отсоедините колодку проводов от обогрева форсунок (при наличии).

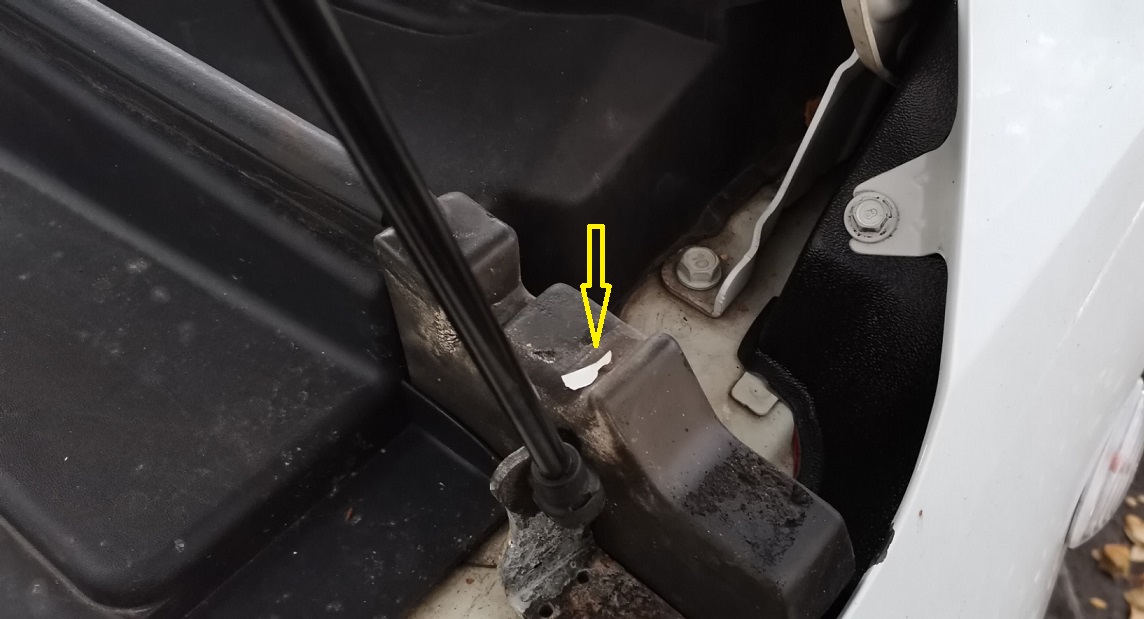

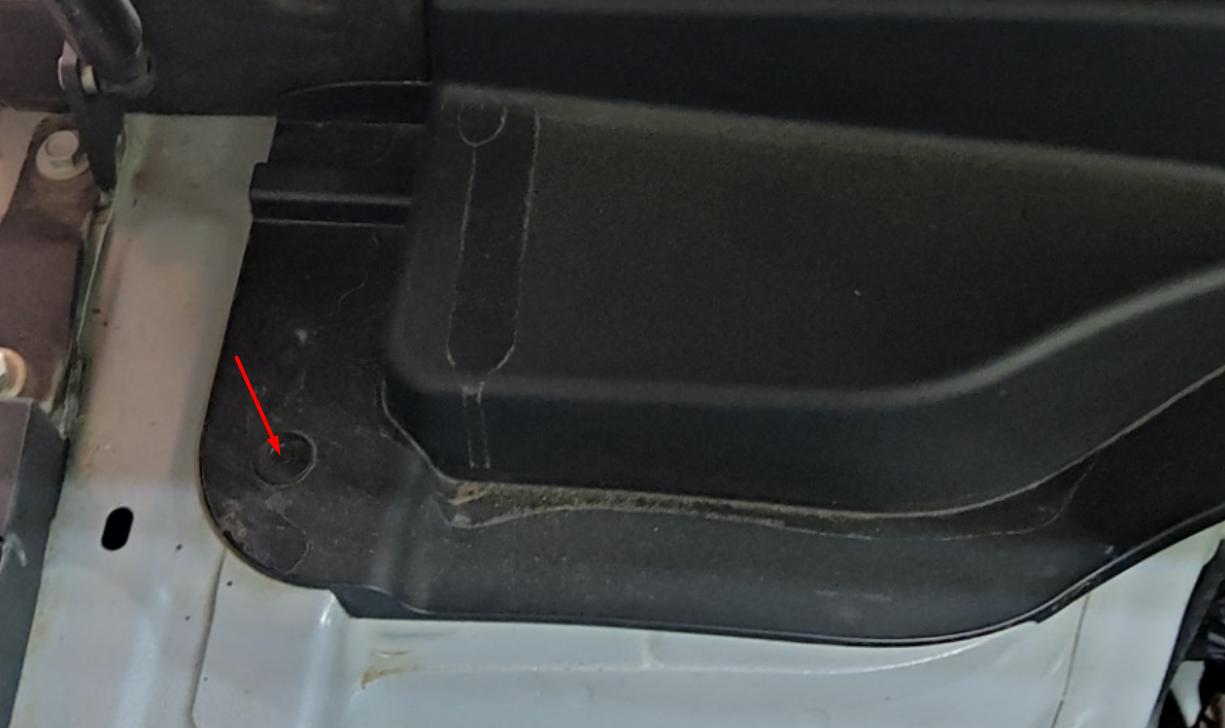

3. Нажмите на сердцевину фиксатора (вдавите внутрь) и извлеките 4 держателя на решетке Хендай Крета.

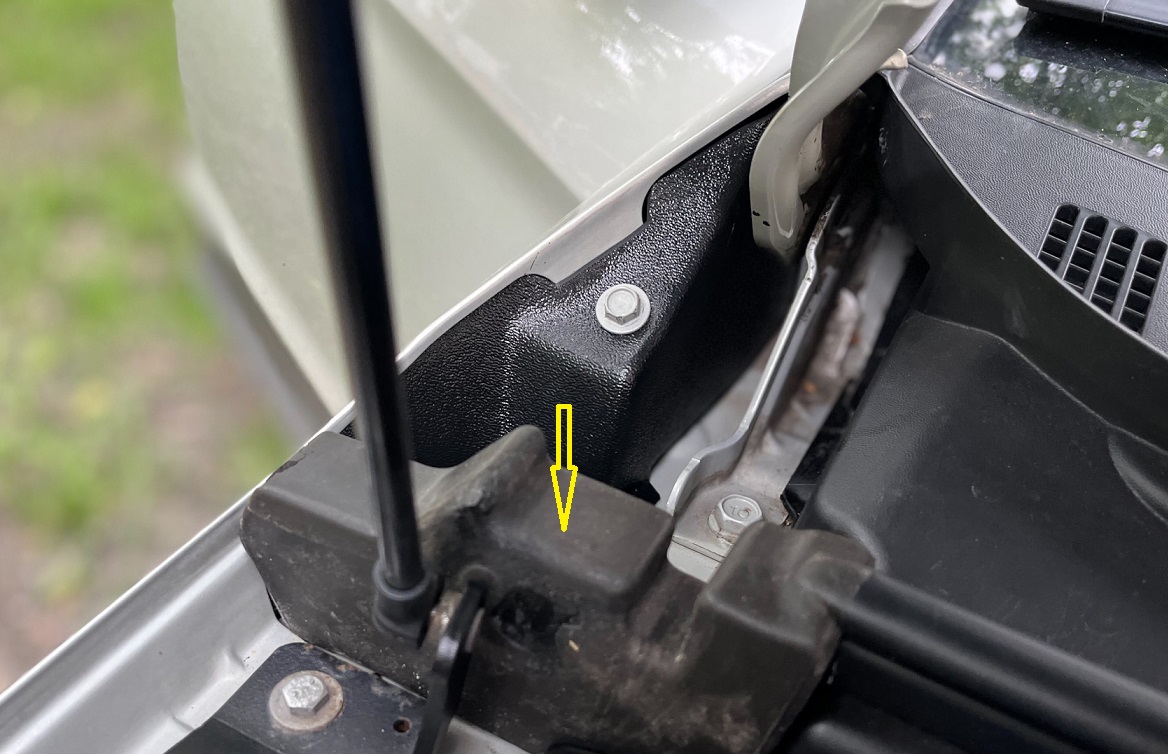

4. С двух сторон снимите уплотнители.

5. Потяните на себя и снимите жабо, выведя задний край из-под ветрового стекла.

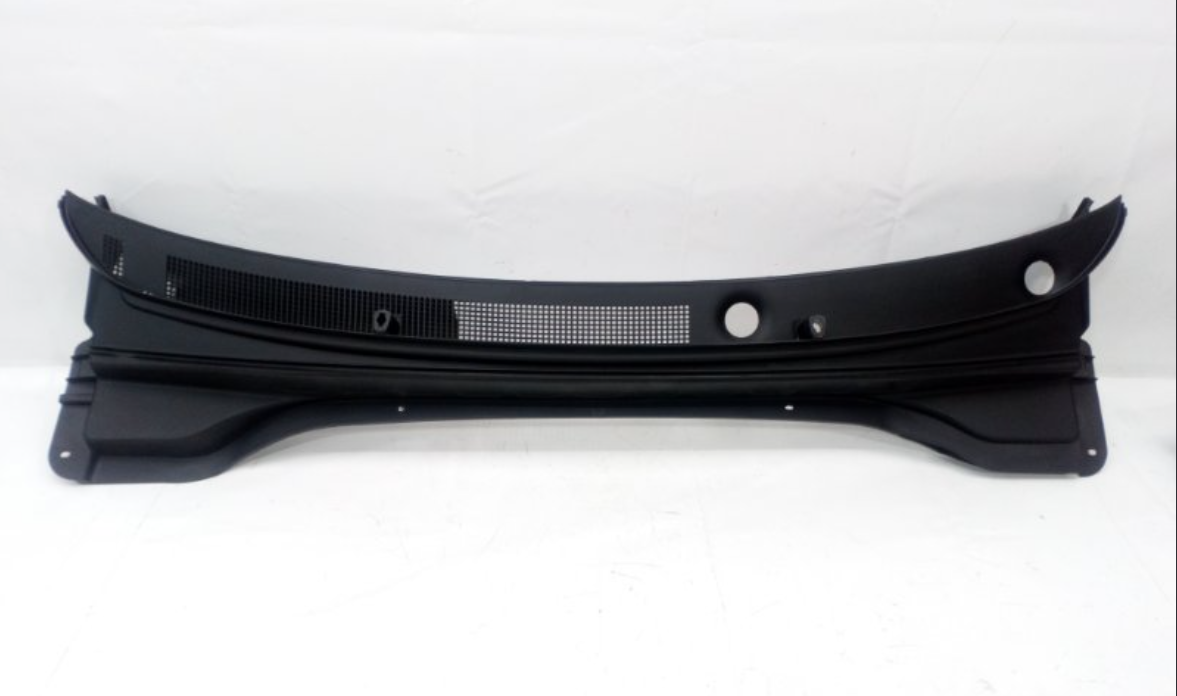

6. При необходимости, замените решетку воздухозаборника Хендай Крета на новую.

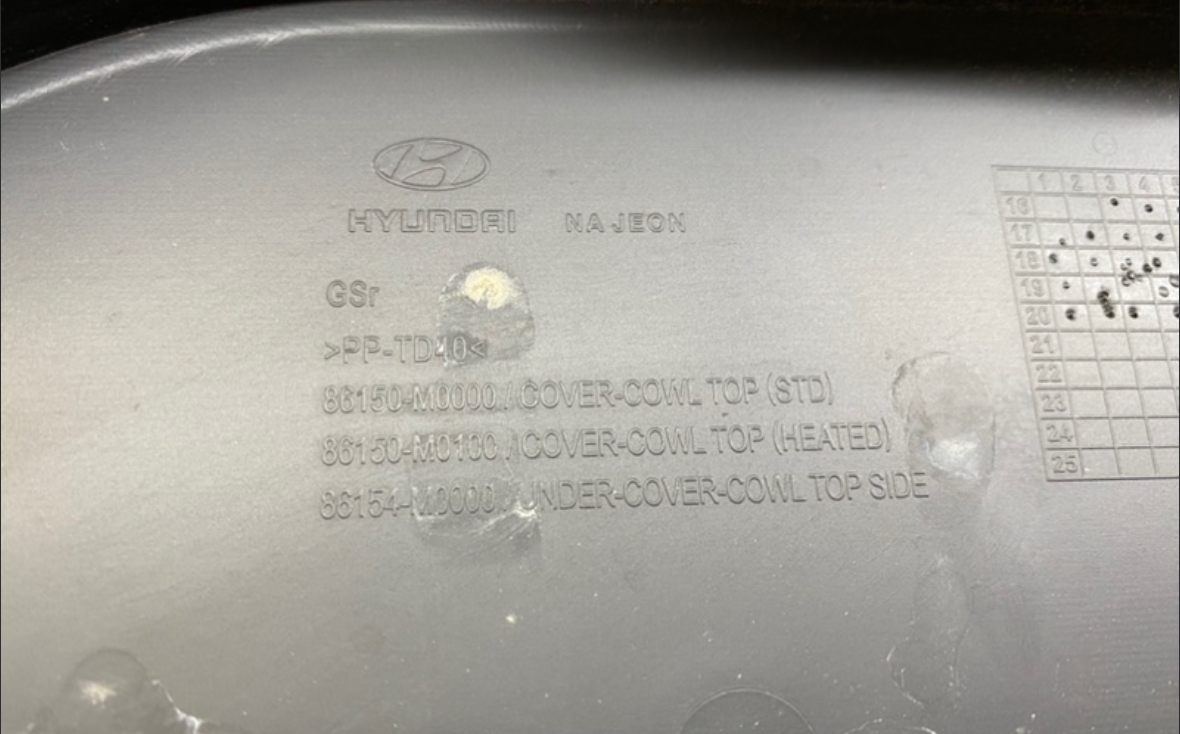

Оригинальный номер Hyundai — 86150M0000.

7. Установите ее на место в порядке, обратном снятию. Для надежной фиксации прижмите ее к уплотнителю лобового стекла и закрепите держателями.

8. Очистите от грязи и ржавчины валы (ось) трапеции.

9. Для установки валов в крайнем нижнем положении рычагов, включите стеклоочиститель на один цикл работы.

10. Установите рычаги щеток стеклоочистителя в порядке, обратном снятию. Гайки крепления затяните моментом 23-26 Н•м.
