Снятие трапеции стеклоочистителей Hyundai Creta

Примечание:
Необходимость замены трапеции стеклоочистителя определяется в ходе проверки технического состояния стеклоочистителя.

Снятие трапеции стеклоочистителей Хендай Крета

1. Установите автомобиль на ровную поверхность, и выключите зажигание.

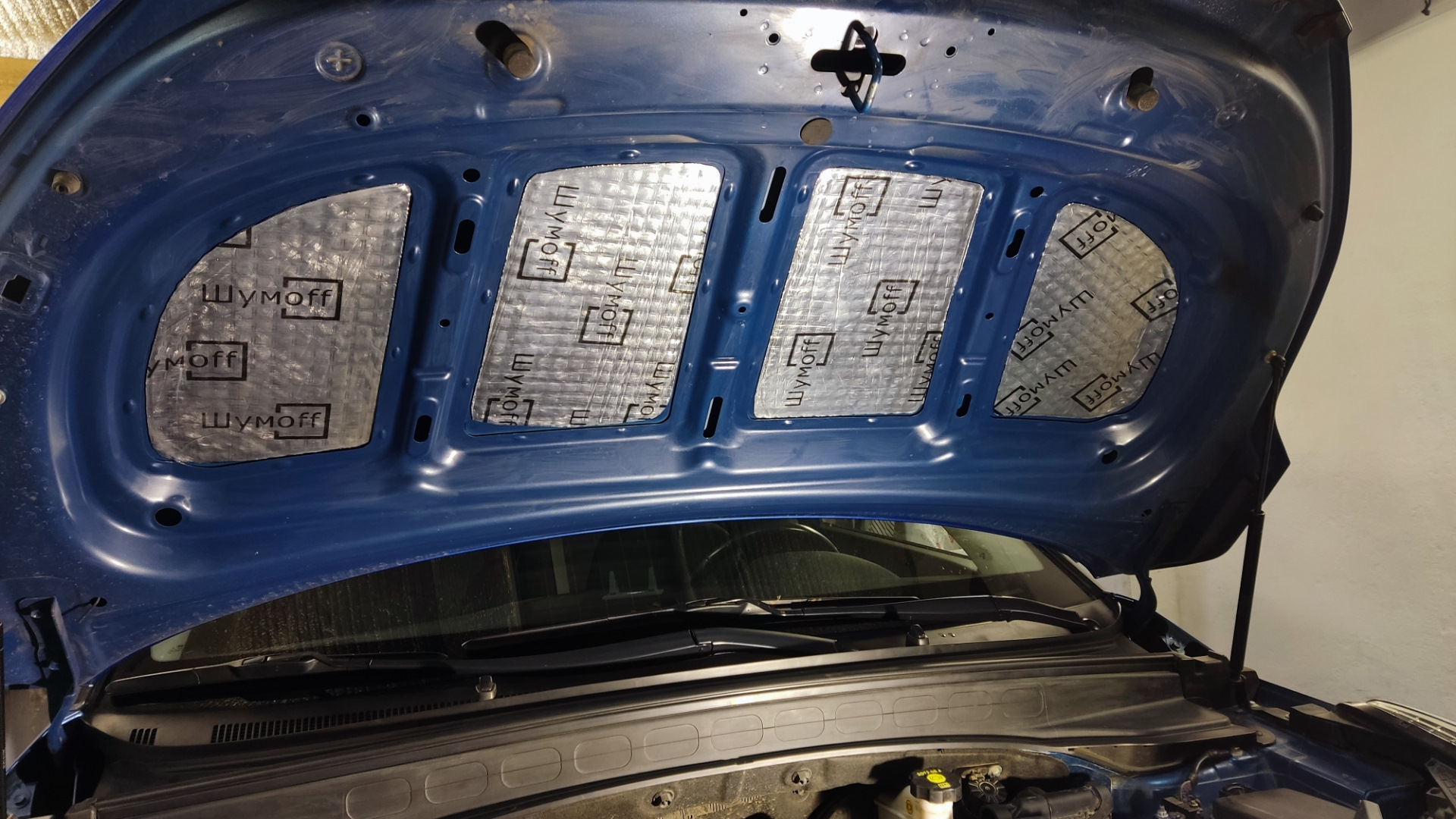

2. Поднимите крышку капота и зафиксируйте упором.

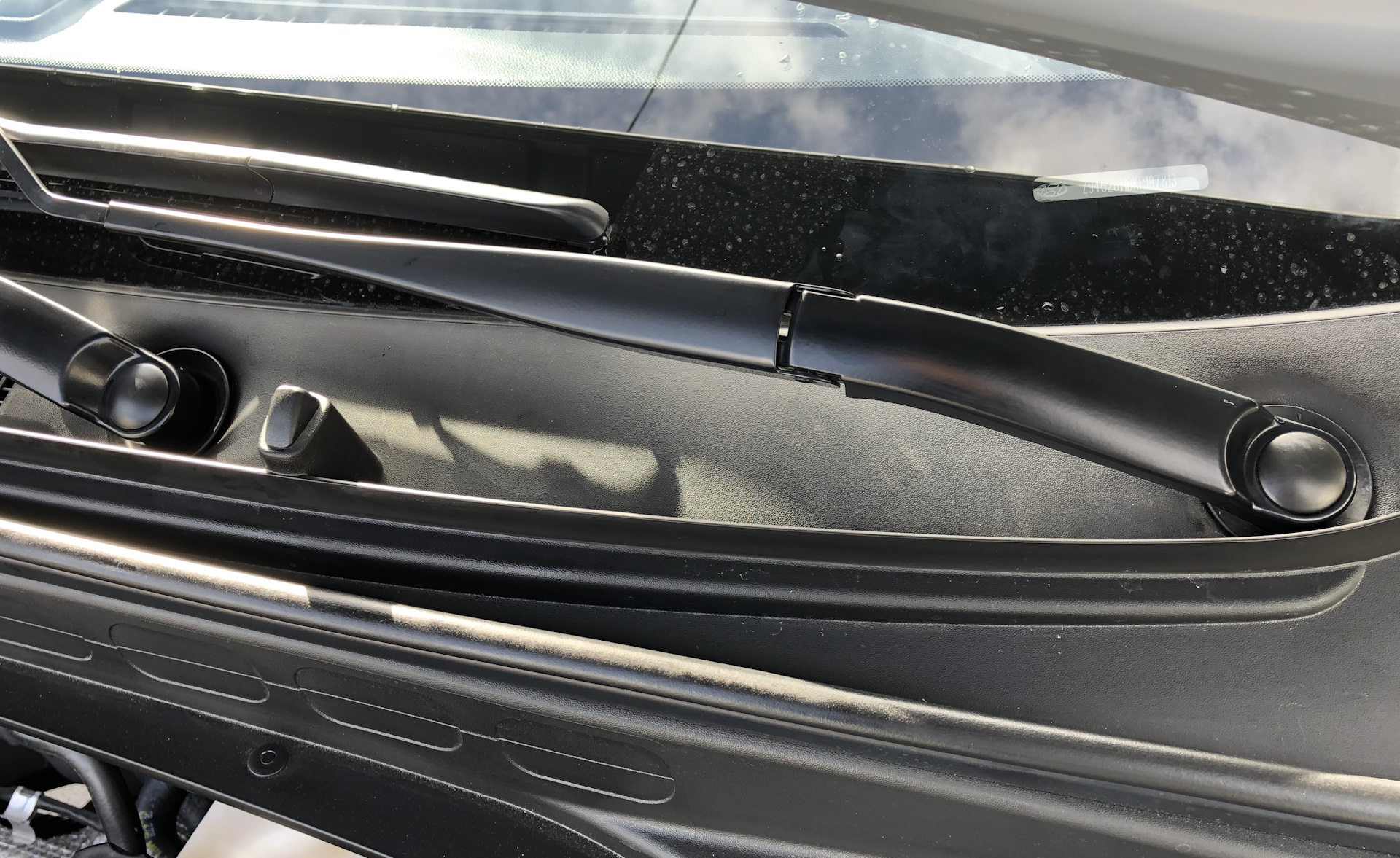

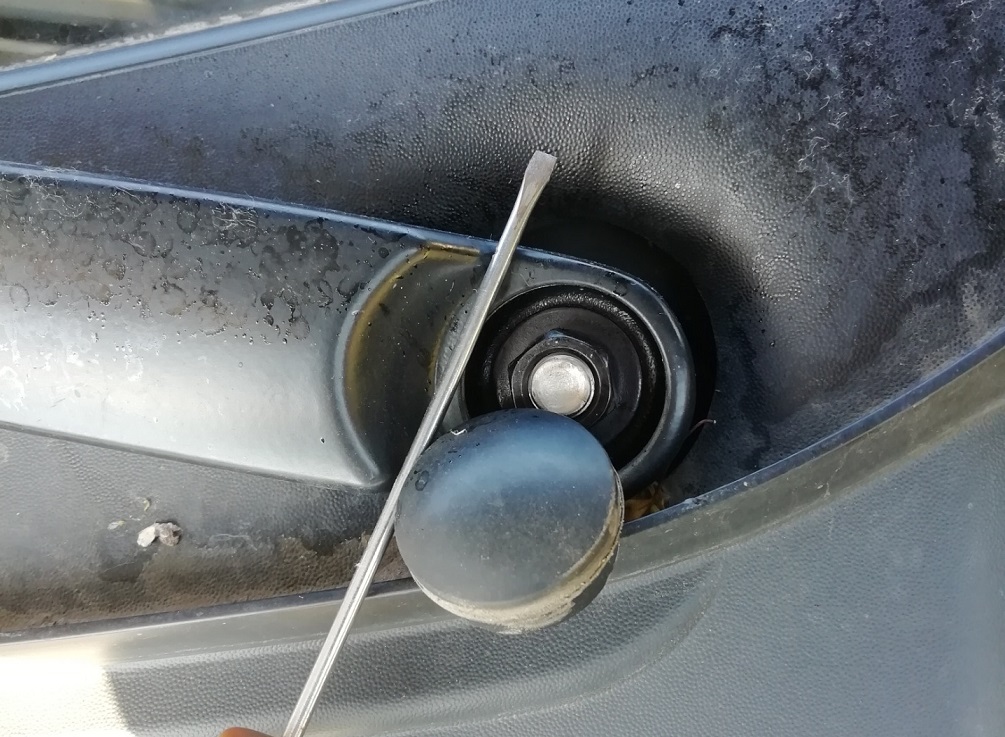

3. Плоской отверткой подденьте и снимите крышку на рычаге.

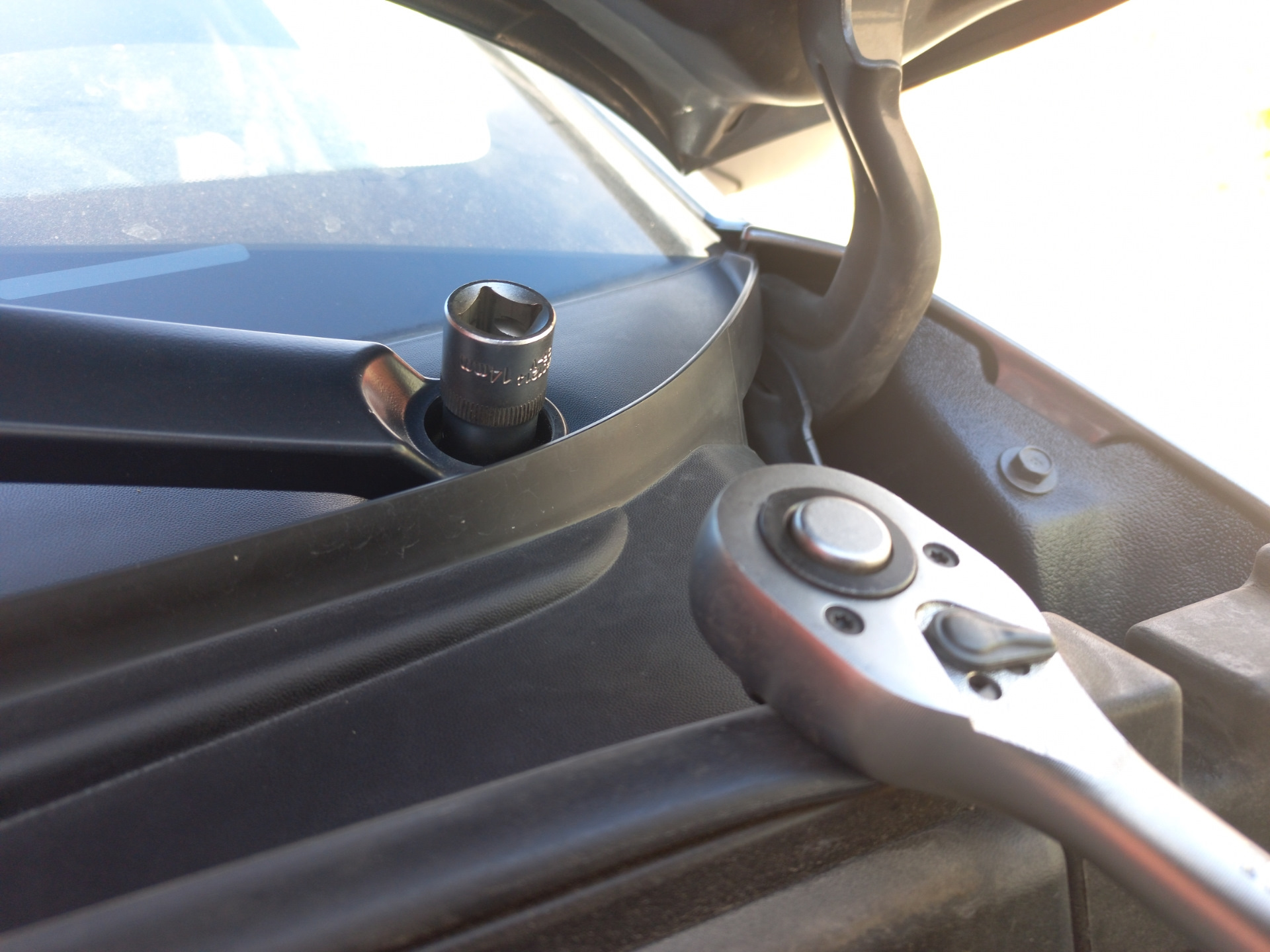

4. Торцевой головкой на 14 мм выверните гайку крепления.

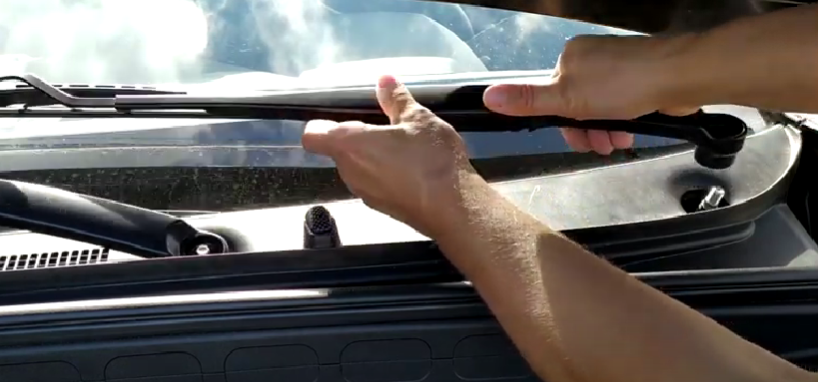

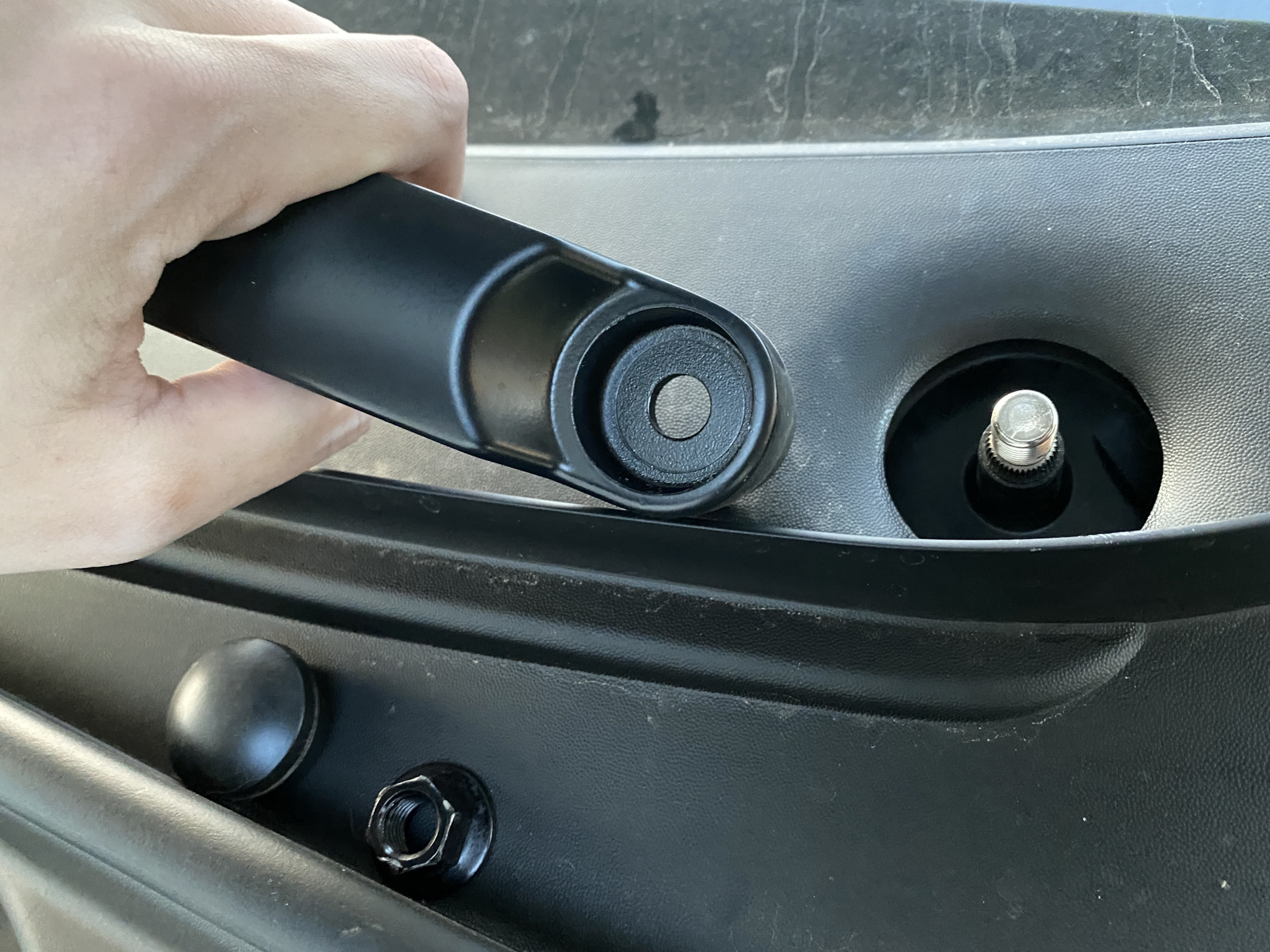

5. Снимите передний рычаг стеклоочистителя Хендай Крета с вала.

Примечание:
При необходимости, можно воспользоваться специальным съемником или раздвижными пассатижами.

6. Таким самым способом снимите второй рычаг.

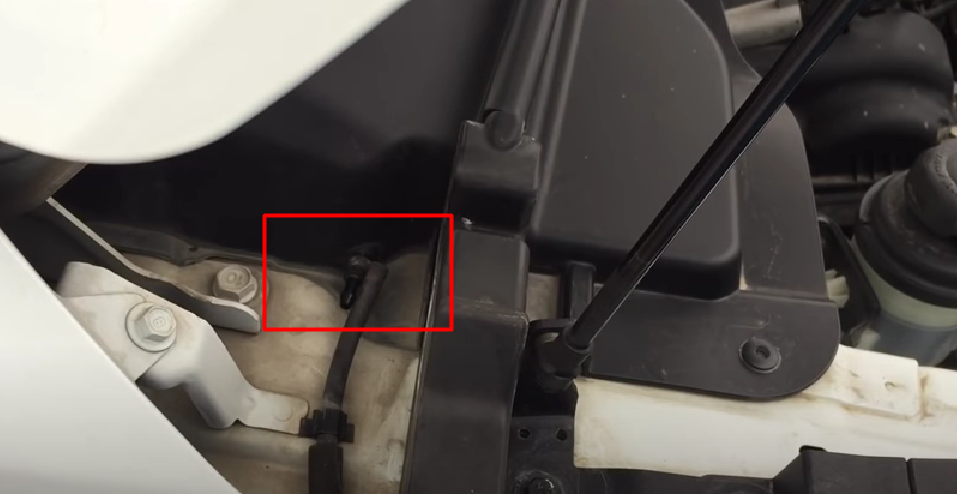

7. Отсоедините от трубки шланг омывателя.

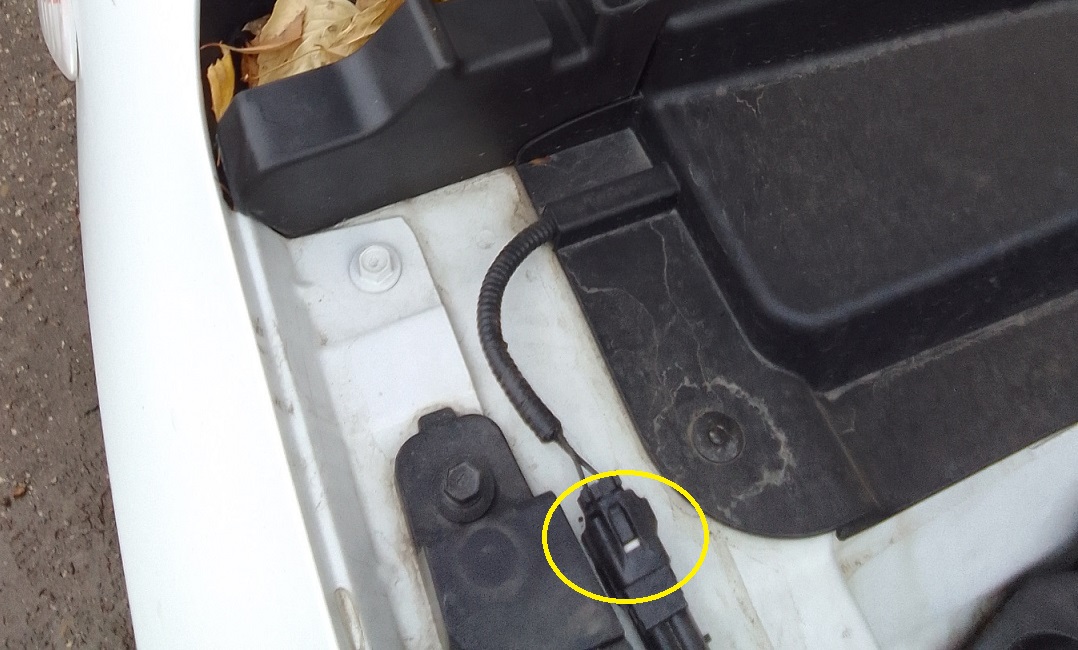

8. Отсоедините колодку проводов от обогрева форсунок (при наличии).

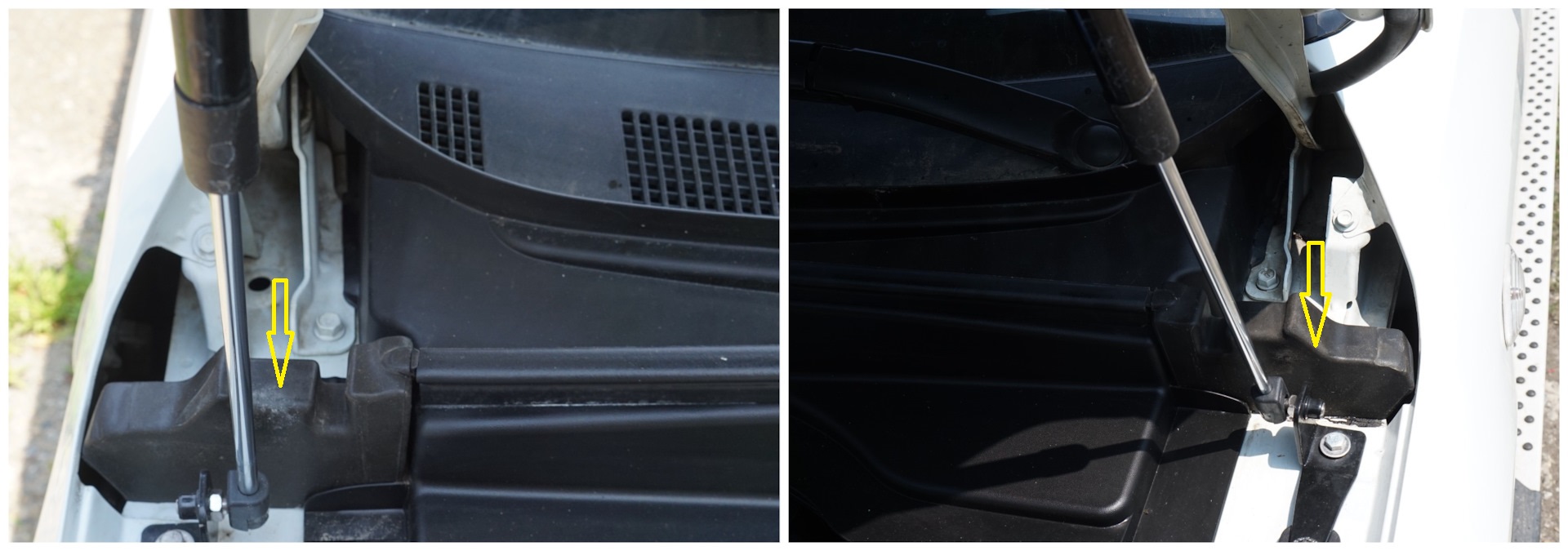

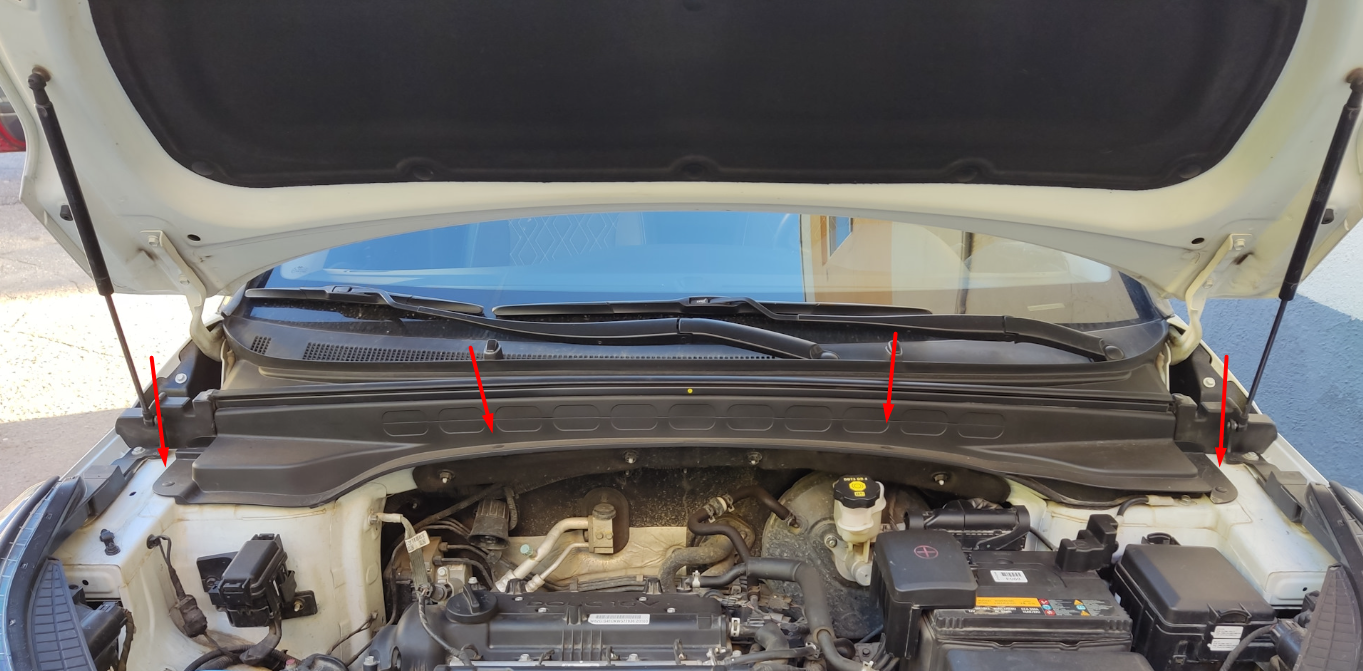

9. Нажмите на сердцевину фиксатора (вдавите внутрь) и извлеките 4 держателя на решетке (жабо).

10. Отсоедините уплотнители.

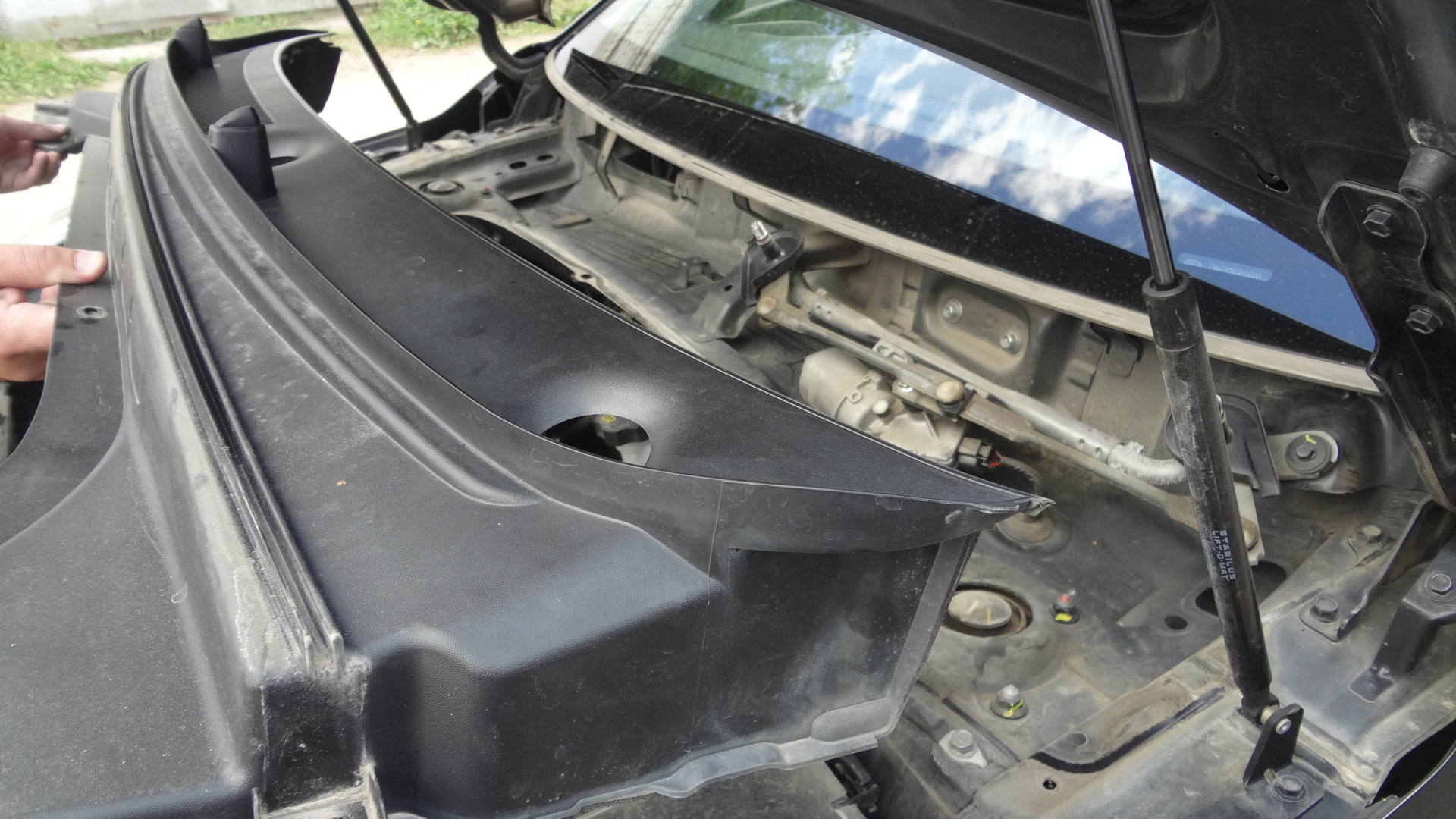

11. Потяните и снимите жабо.

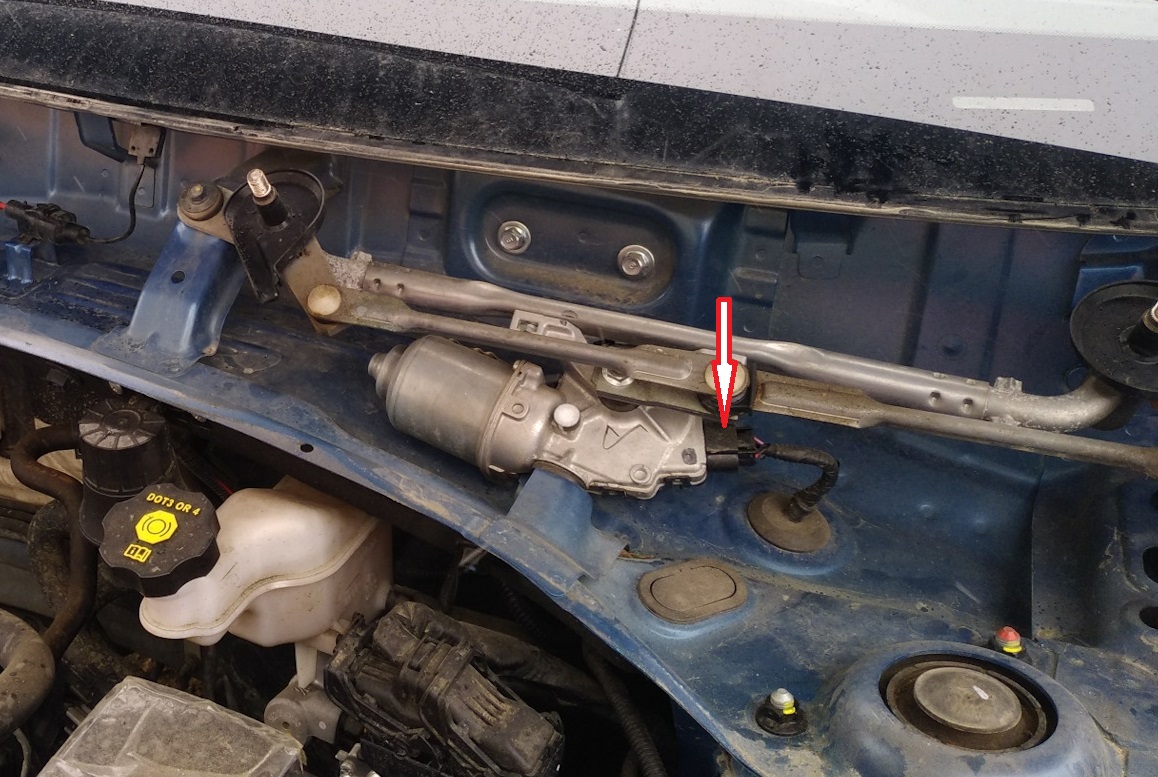

12. Нажмите на фиксатор и отсоедините колодку проводов от моторчика стеклоочитителя Хендай Крета.

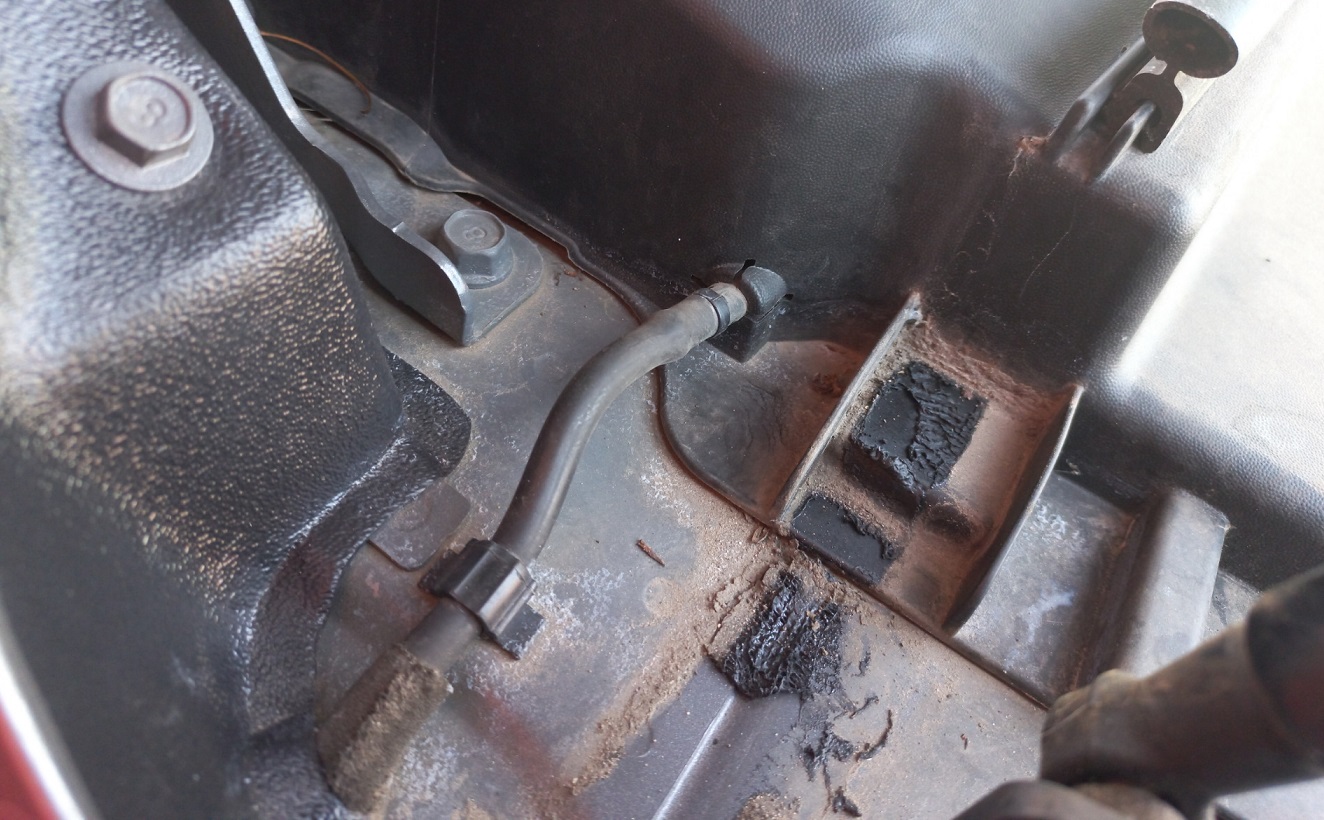

13. Торцевой головкой или ключом на 10 мм отверните 2 болта крепления.

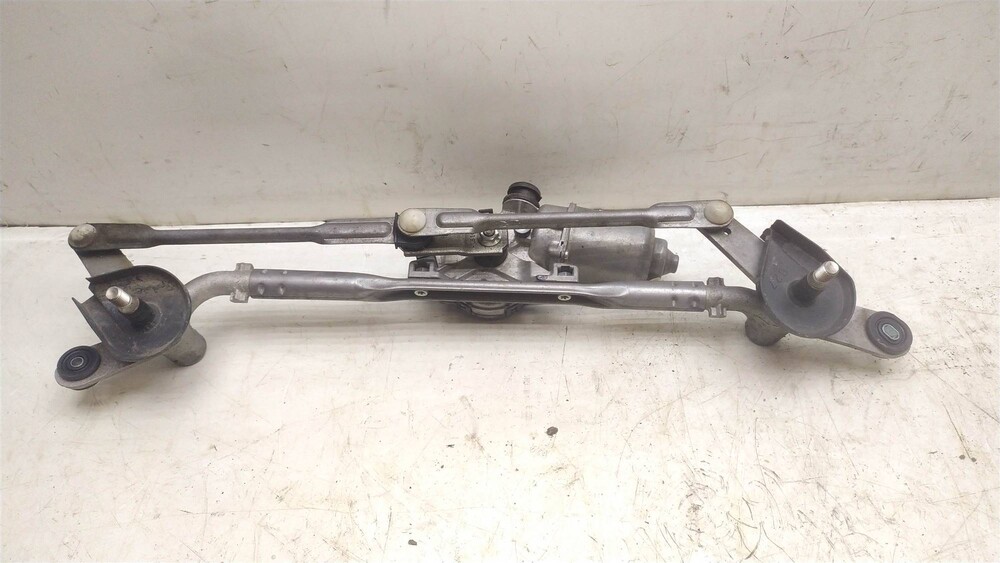

14. Снимите трапецию Хендай Крета вместе с моторедуктором.

15. Осмотрите ее состояние. При необходимости замените трапецию передних стеклоочистителей на новую.

16. Установите трапецию стеклоочистителя Хендай на место. Момент затяжки болтов — 7-10 Н•м.

17. Для надежной работы, обработайте тяги трапеции смазкой.

18. Установите вентиляционную решетку (жабо) на место. Для надежной фиксации прижмите ее к уплотнителю лобового стекла. Закрепите держателями.

19. Перед установкой рычагов, очистите от грязи и ржавчины валы трапеции.

20. Для установки валов в крайнем нижнем положении рычагов, включите стеклоочиститель на один цикл работы.

21. Установите рычаги щеток стеклоочистителя в порядке, обратном снятию. Момент затяжки гайки крепления рычага — 23-26 Н•м.
