Установка кнопок круиз контроля на руль

Инструменты:

• Отвертка плоская средняя

Детали и расходники:

• Кнопки 4 шт
• Скотч двухсторонний

Примечание:

Закончил доработку круиза на своем авто. Пользоваться кнопками под рулем, мне показалось, не совсем удобно, и поэтому я вывел кнопки на руль, которые предварительно купил.

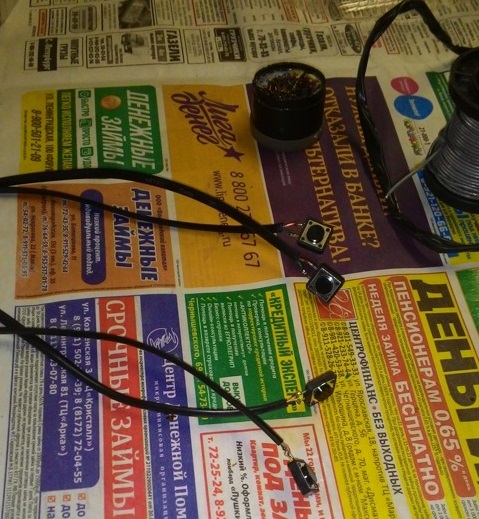

1. Собираем схему.

2. Снимаем подушку безопасности.

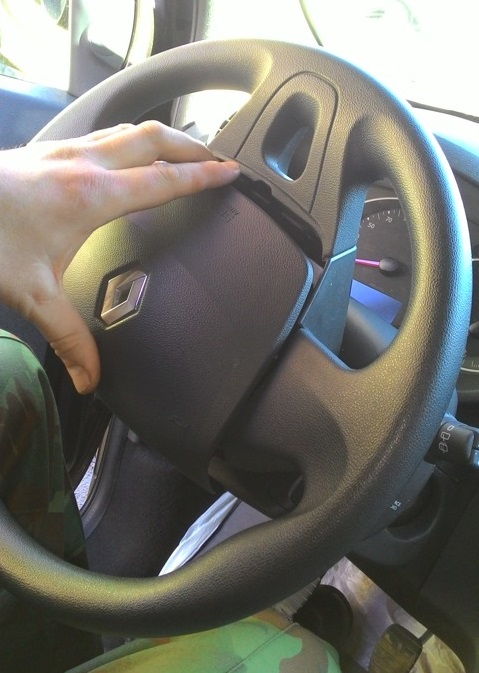

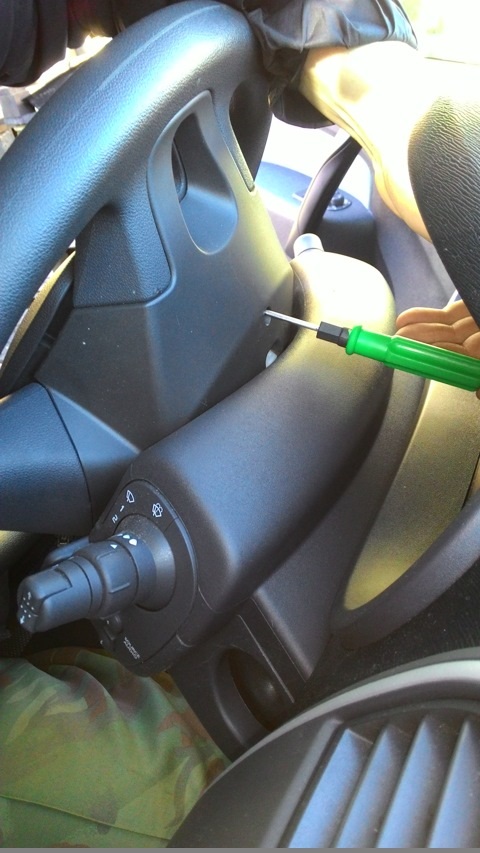

3. Вставить в отверстие с обратной стороны руля штырь, типа отвертки, надавить и удерживать.

4. Сдернуть подушку безопасности в направлении от средней спицы руля.

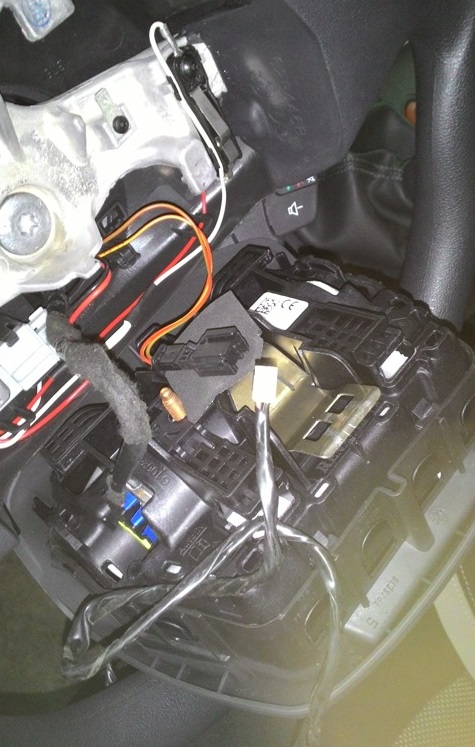

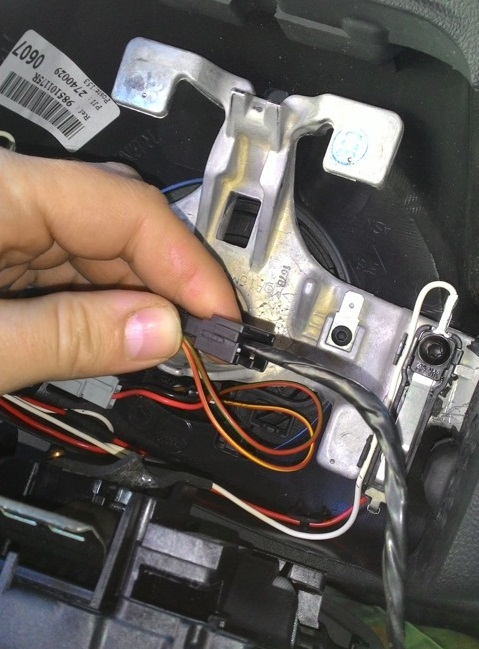

5. Находим свободную фишку с проводами, и подсоединяем нашу схему из резисторов и кнопок.

6. На двухсторонний скотч крепим кнопки к рулю.

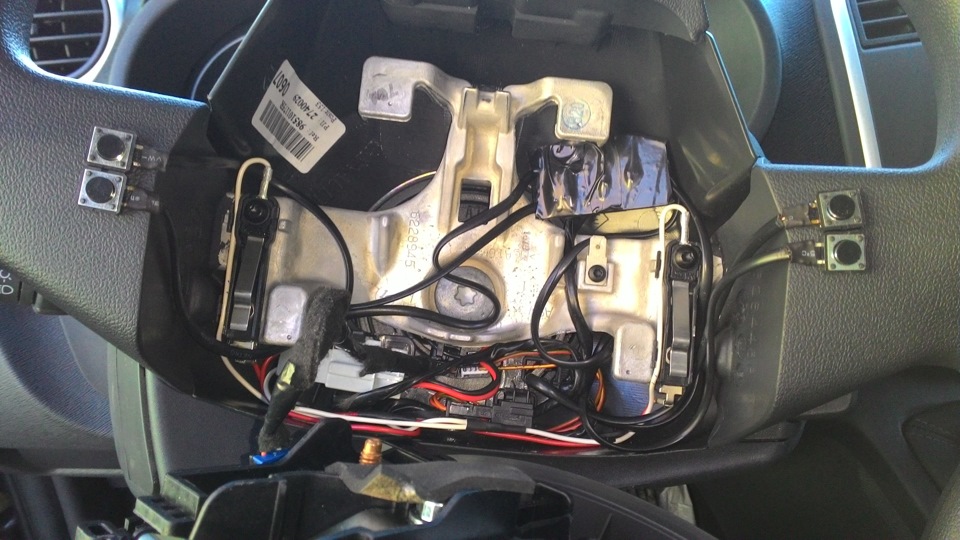

7. Убираем провода и схему в свободное место, чтобы в дальнейшем не задевало за подушку безопасности, и собственно ставим обратно подушку на место.

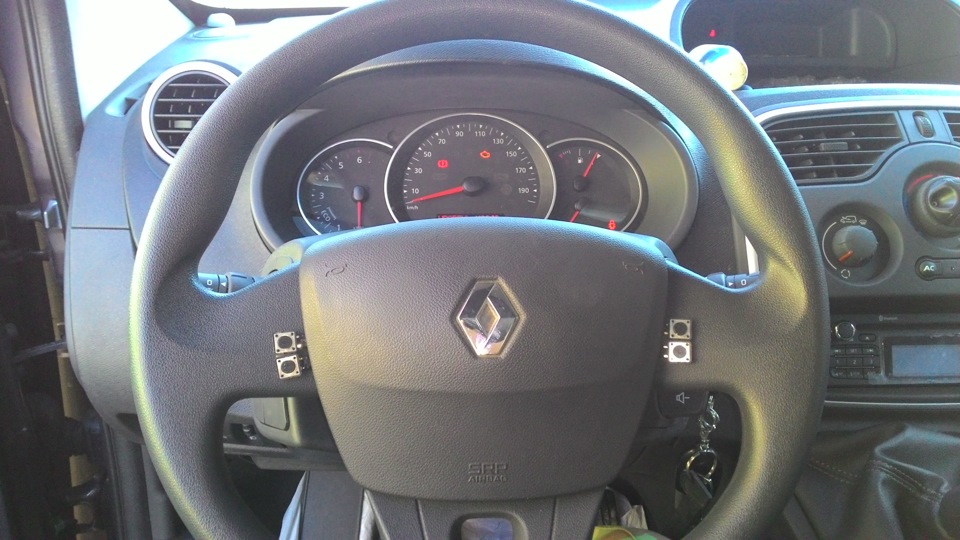

8. Поскольку, кнопки я толком приклеить не смог, решил обтянуть винилом и смотрится посимпатичнее и закреплено нормально.

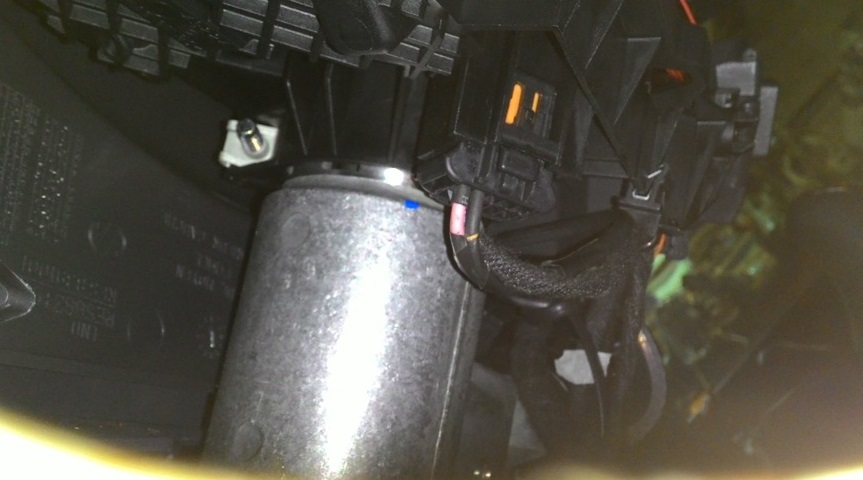

9. Снимаем нижнюю крышку рулевой колонки и слева видим фишку, в которую подсоединяем провода, шедшие от ЭБУ с контактов д2 д3.

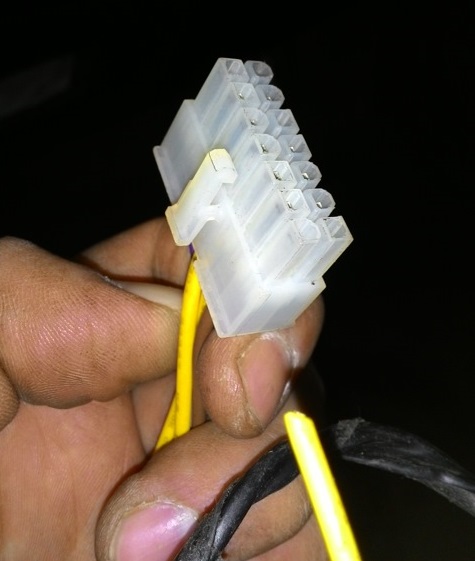

Хорошо подошли контакты из фишки.
