Установка поршневых колец двигателя модели 1MZ-FE Toyota Camry 2001

Инструменты:

Инструмент для снятия-установки поршневых колец (экспандер)

Примечание:

Разборка шатунно-поршневой группы двигателя модели 1MZ-FE описана здесь.

1. Установите расширитель и два расширителя маслосъемного кольца. Экспандером для монтажа поршневых колец установите два компрессионных кольца, причем метки колец должны быть обращены вверх.

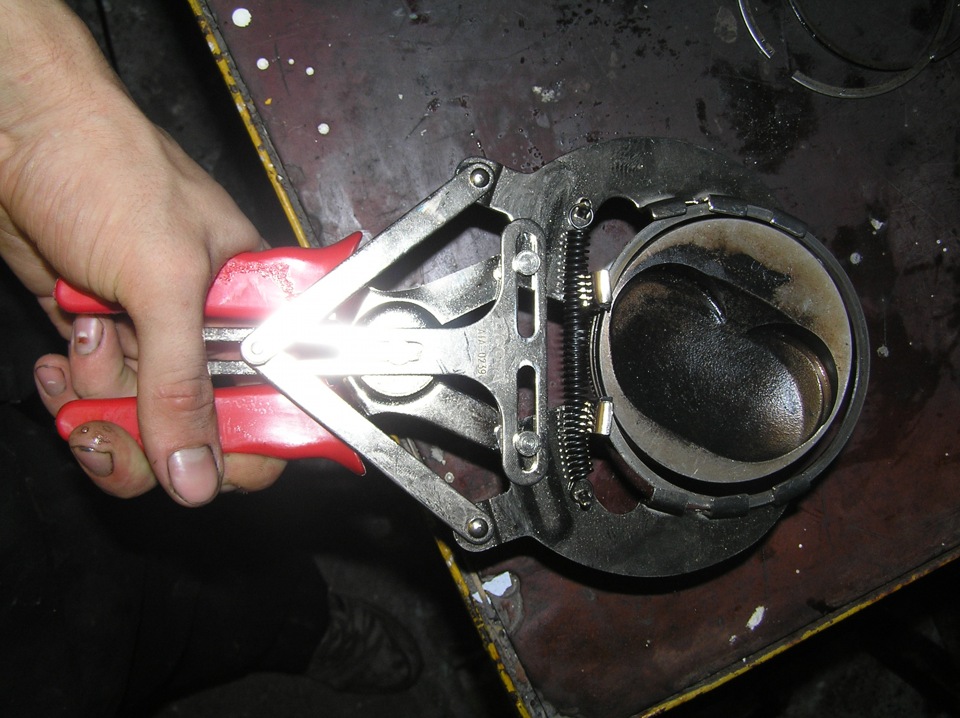

Экспандер для монтажа поршневых колец

Установка поршневых колец Toyota Camry

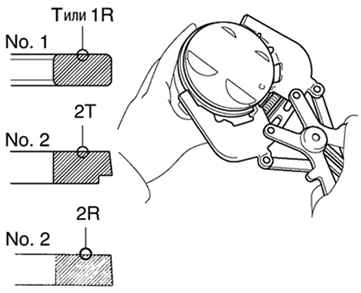

Схема установки компрессионных колец Toyota Camry

Схема установки компрессионных колец

2. Установите поршневые кольца в канавках так, чтобы их замки располагались, как показано на рисунке.

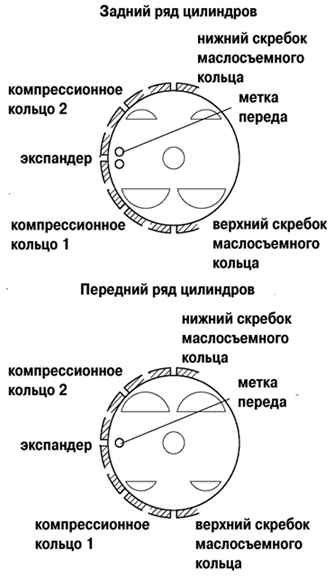

Схема правильной установки поршневых колец Toyota Camry

Схема правильной установки поршневых колец

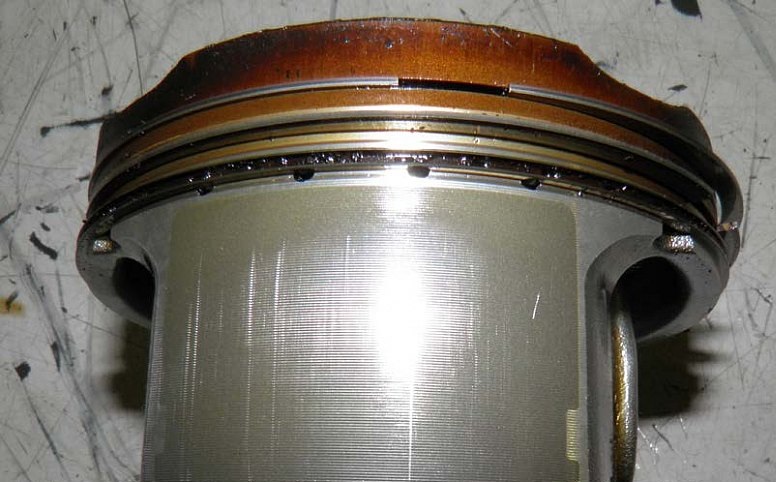

Установленные кольца в поршень Toyota Camry
