Установка, проверка и снятие клапана продувки адсорбера в автомобиле Volkswagen Polo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Детали и расходники:

  • Источник питания 12 В
  • Груша резиновая

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отделяем провод от "минуса".

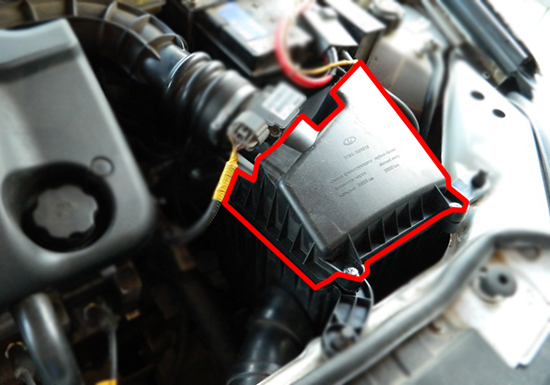

2. Снимите корпус воздушного фильтра.

Воздушный фильтр выделен красным цветом.

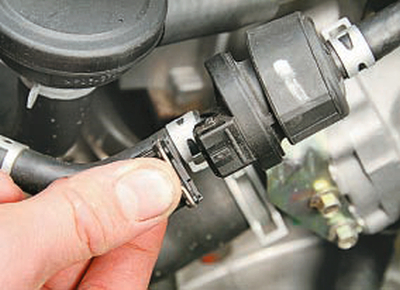

3. Сожмите фиксатор и отсоедините колодку жгута проводов от клапана.

Нужно отсоединить провода от клапана.

4. Извлеките шланги, идущие к клапану адсорбера, из кронштейнов на впускной трубе.

Шланги из кронштейнов на впускной трубе нужно убрать.

5. Снимите клапан, сняв с его штуцеров оба шланга.

Снимая клапан, не забудьте про снятие двух шлангов.

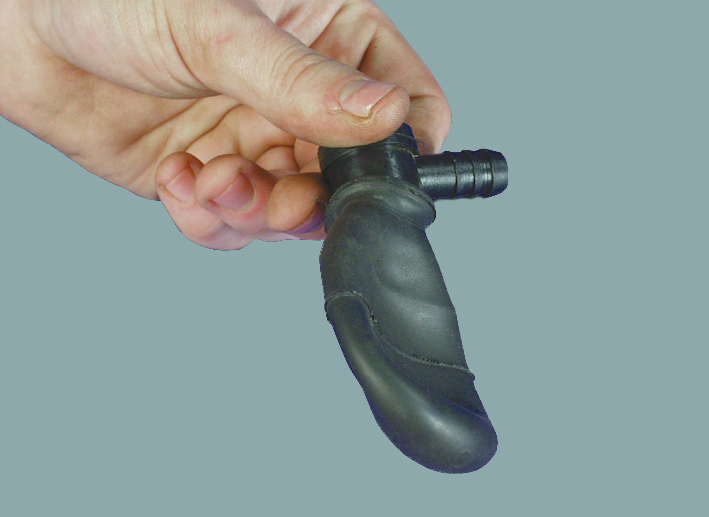

6. Оденьте на штуцер клапана сжатую резиновую грушу. Поскольку в нормальном состоянии клапан закрыт, в груше должно сохраняться созданное разрежение. Затем подайте на контакты клапана напряжение 12 В, клапан откроется - и груша наполнится воздухом. В противном случае замените клапан новым.

Если клапан неисправен, то при подаче напряжения груша не наполнится воздухом.

7. Установите клапан продувки адсорбера в порядке, обратном снятию.

При установке клапана, первой установите ту деталь, которую извлекли последней.

Примечание:

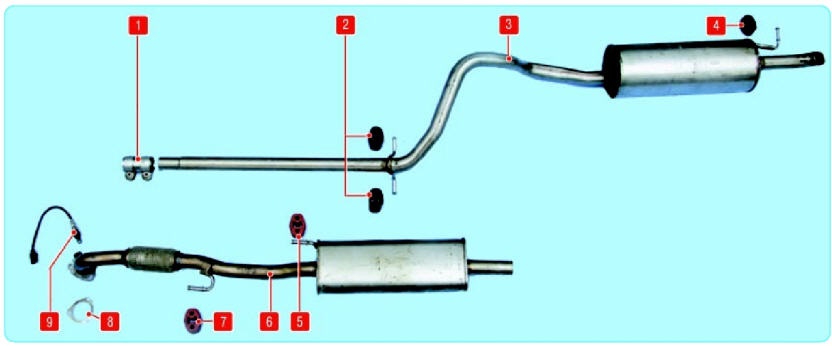

Детали системы выпуска отработавших газов: 1 - хомут; 2,4 - подушки подвески основного глушителя; 3 - основной глушитель, объединенный с промежуточной трубой; 5 - подушка подвески дополнительного глушителя; 6 - приемная труба с сильфоном, объединенная с дополнительным глушителем; 7 - подушка подвески приемной трубы; 8 - прокладка приемной трубы; 9 - диагностический датчик концентрации кислорода.
