Установка регулятора яркости подсветки кнопок и приборной панели в автомобиле Volkswagen Polo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом



Нам нужен 6Q0 941 333 C

Так же понадобится пин N906-845-05, провод, вольтмент и изолента.

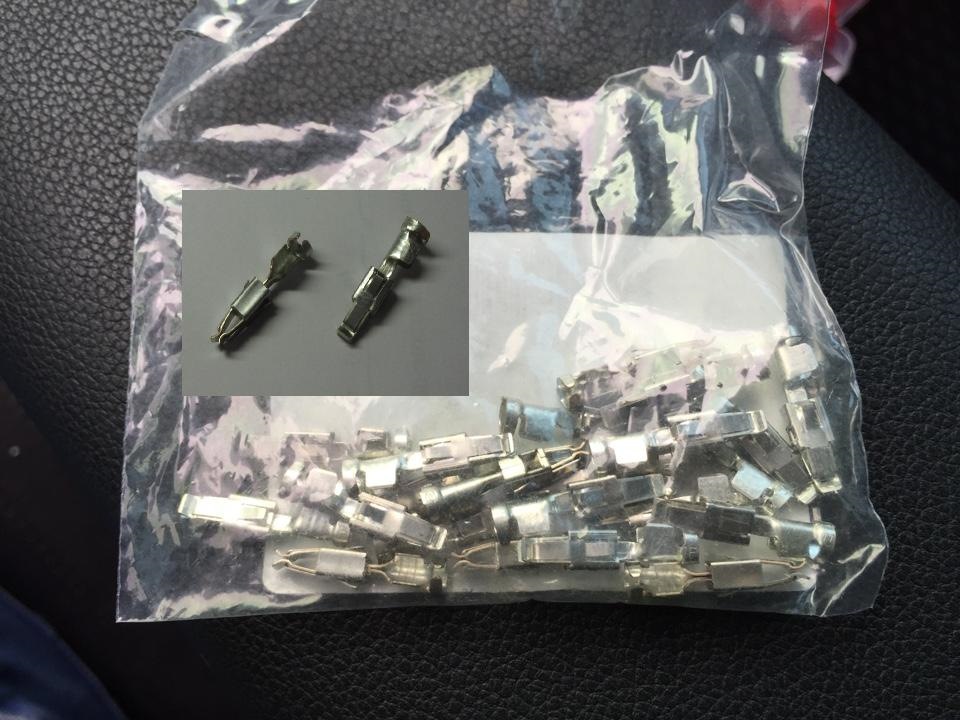

Пины:

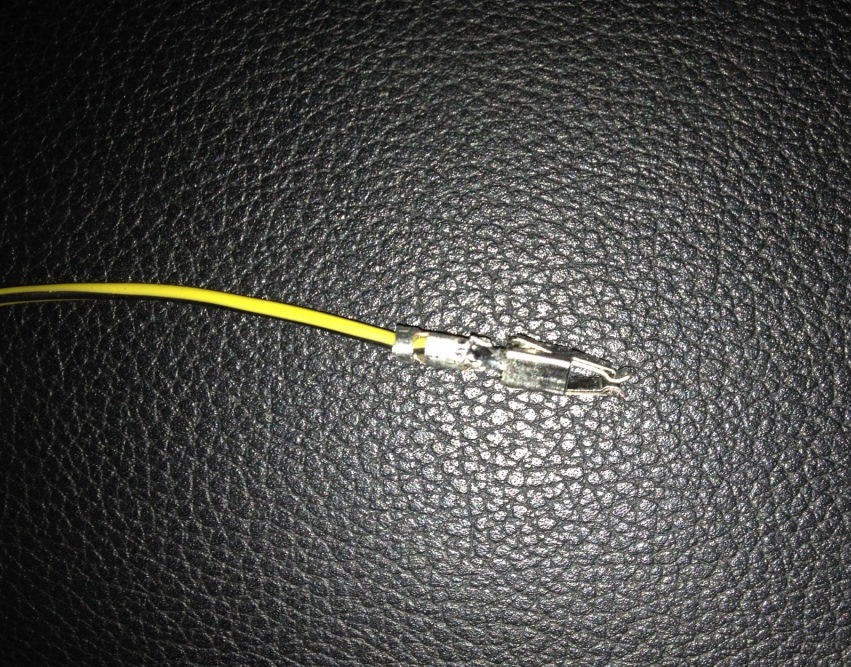

Пин + провод:

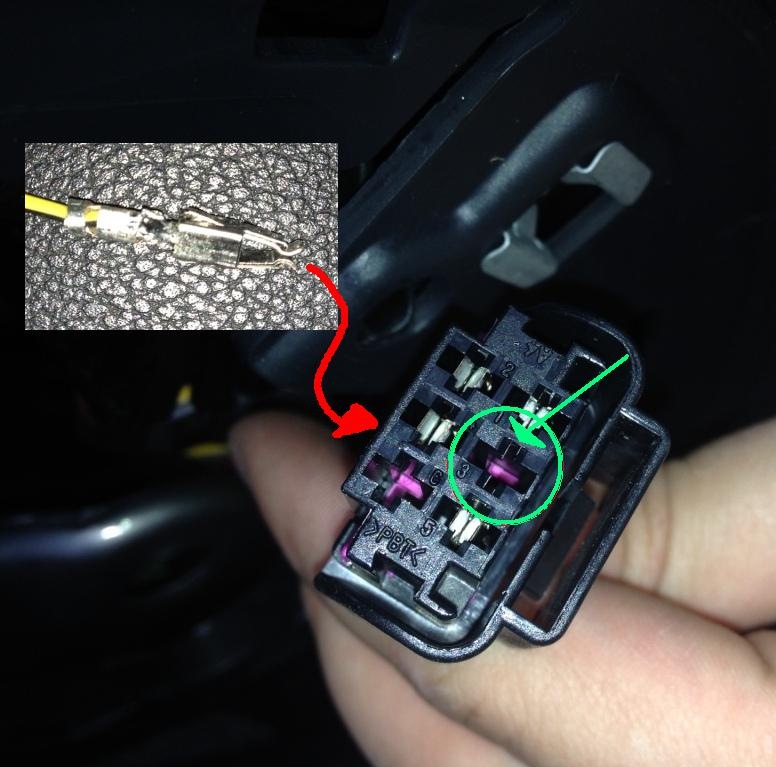

1. Обжимаем пин и вставляем в гнездо 3, колодки регулятора.

Примечание: Вставляем снизу, заранее надо выдвинуть сиреневую защёлку. Вставляем пин и задвигаем обратно.

2. Снимаем ручку капота.

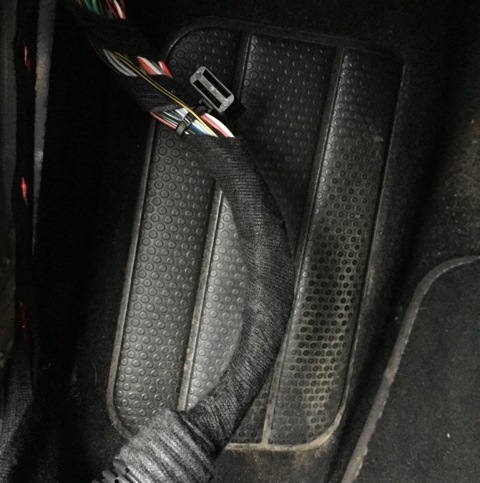

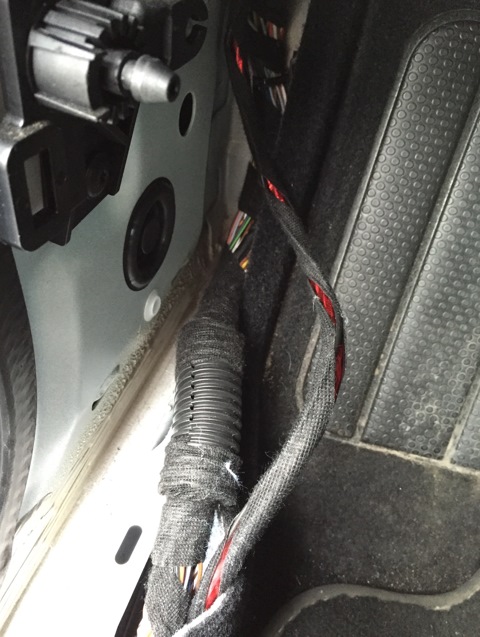

3. Вскрываем гофру, которая надета на жгут проводов под левым порогом. Видим там такую картину

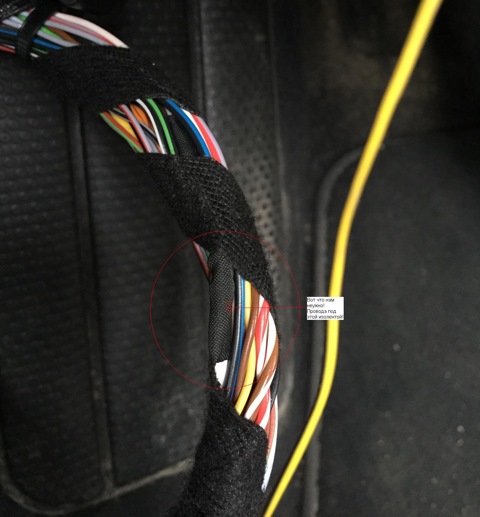

Смотка проводов

нужные нам провода находятся под скруткой (указано стрелочкой)

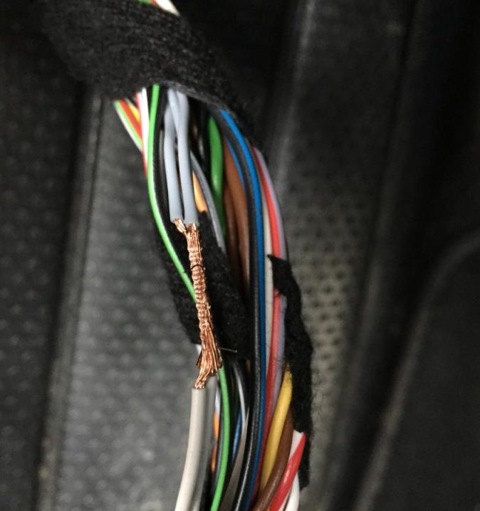

4. Отсоединяем 3 серых провода от 2 белых.

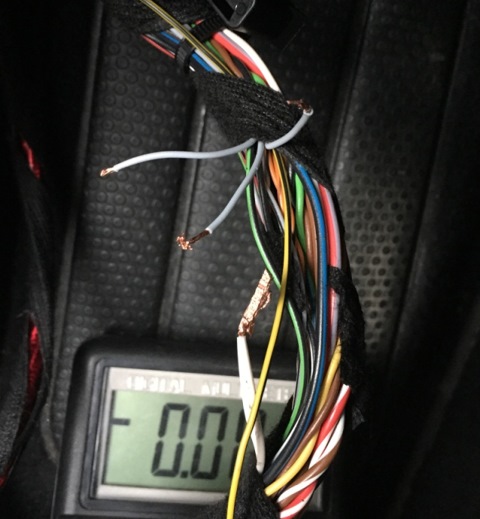

5. Находим вольтметром один серый провод, который при включении габаритов будет давать напряжение. Оставляем его, а остальные два провода соединяем вместе, изолируем и убираем в проводку.

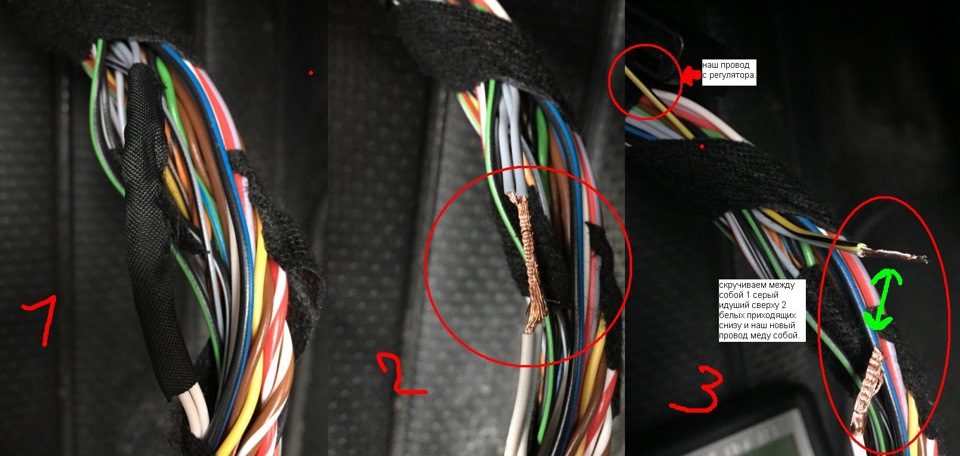

6. 1 - вскрываем изоленту; 2 - отсоединяем серые провода от белых; 3 - ищем один серый провод, который дает "+" при включенных габаритах, два оставшихся скручиваем, изолируем и прячем.

7. Соединяем все 4 провода между собой

8. Оставшейся серый провод скручиваем с нашим новым проводом и с двумя белыми идущими снизу.

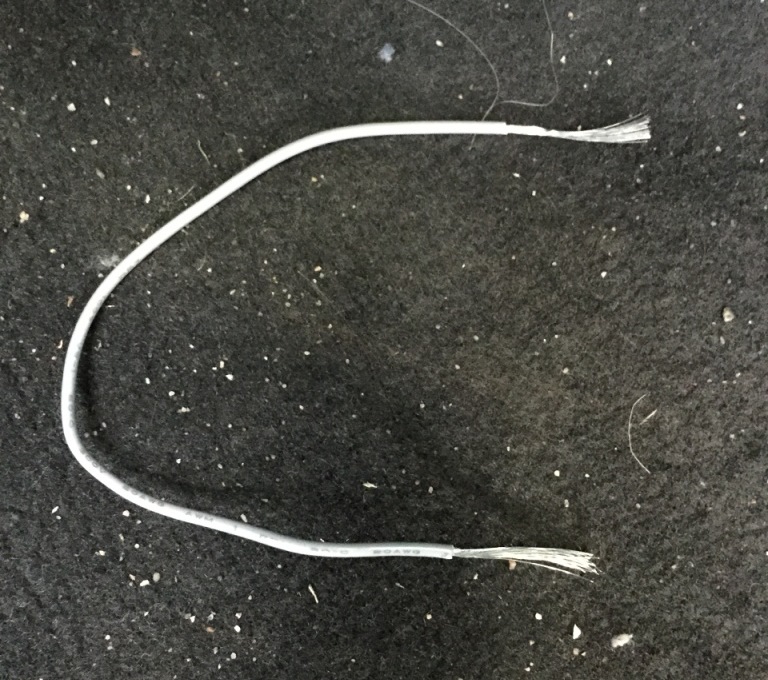

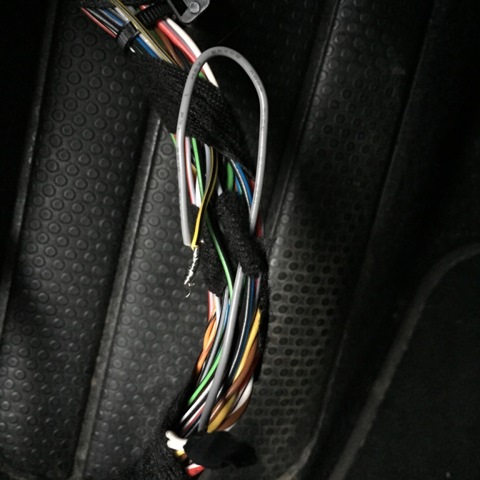

Совет: Чтобы было проще скрутить можно сделать петельку с помощью провода, так намного проще скрутить провода верхние с нижними. Петелька:

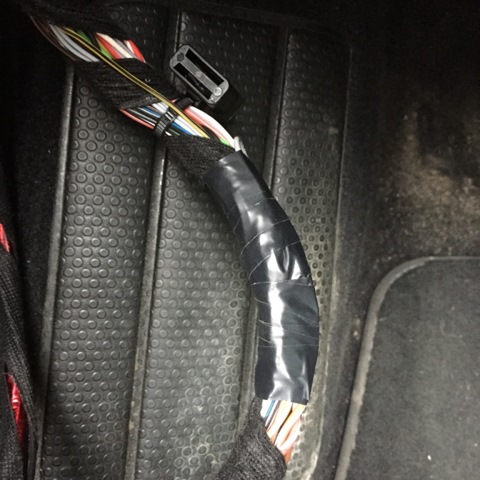

9. Все изолируем велюровой изолентой.

10. Проверяем, собираем.

Источник: http://www.drive2.ru/experience/volkswagen/g2966/?t=175&to=130798167751207290
