Замена датчиков кислорода Hyundai Creta

Примечание:

При неисправном датчике концентрации кислорода (лямбда-зонд), электронный блок управления переходит на резервную программу работы. После этого на щитке приборов загорается лампочка неисправности системы двигателя.

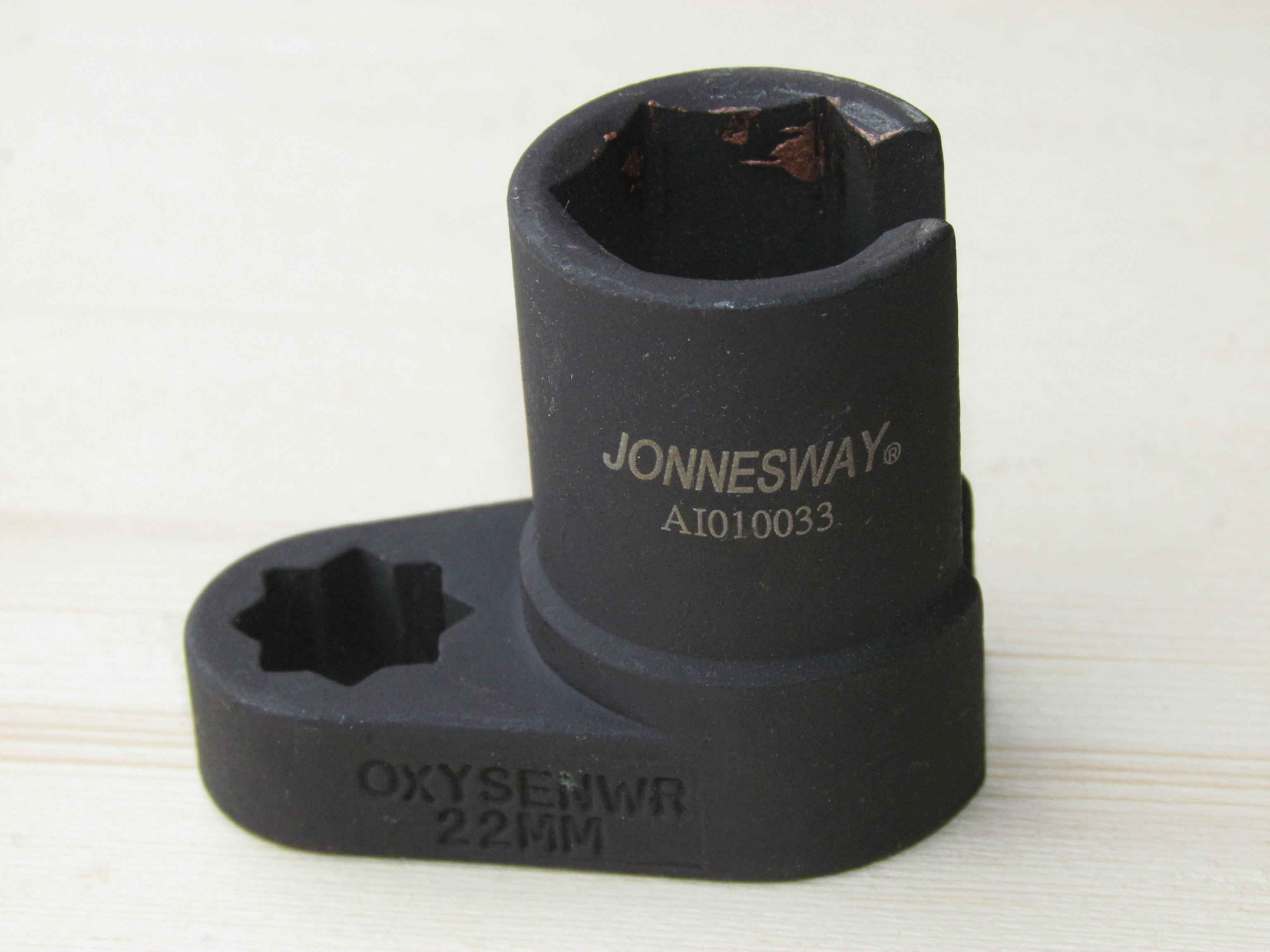

Для замены датчика нужен специальный ключ на 22 мм.

Где установлены кислородные датчики Хендай Крета

На Крете установлены 2 датчика кислорода:

• управляющий (верхний);
• диагностический (нижний).

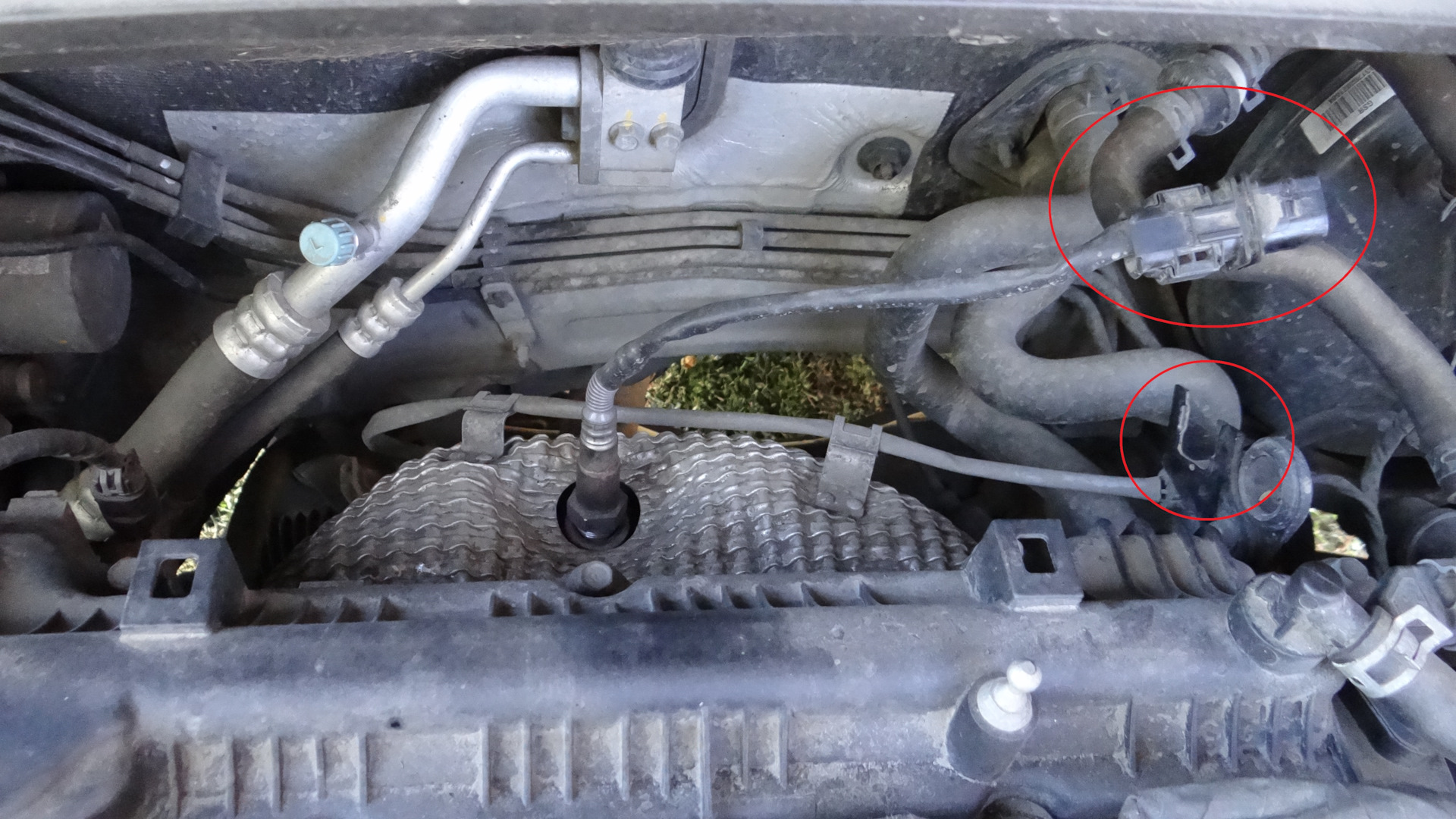

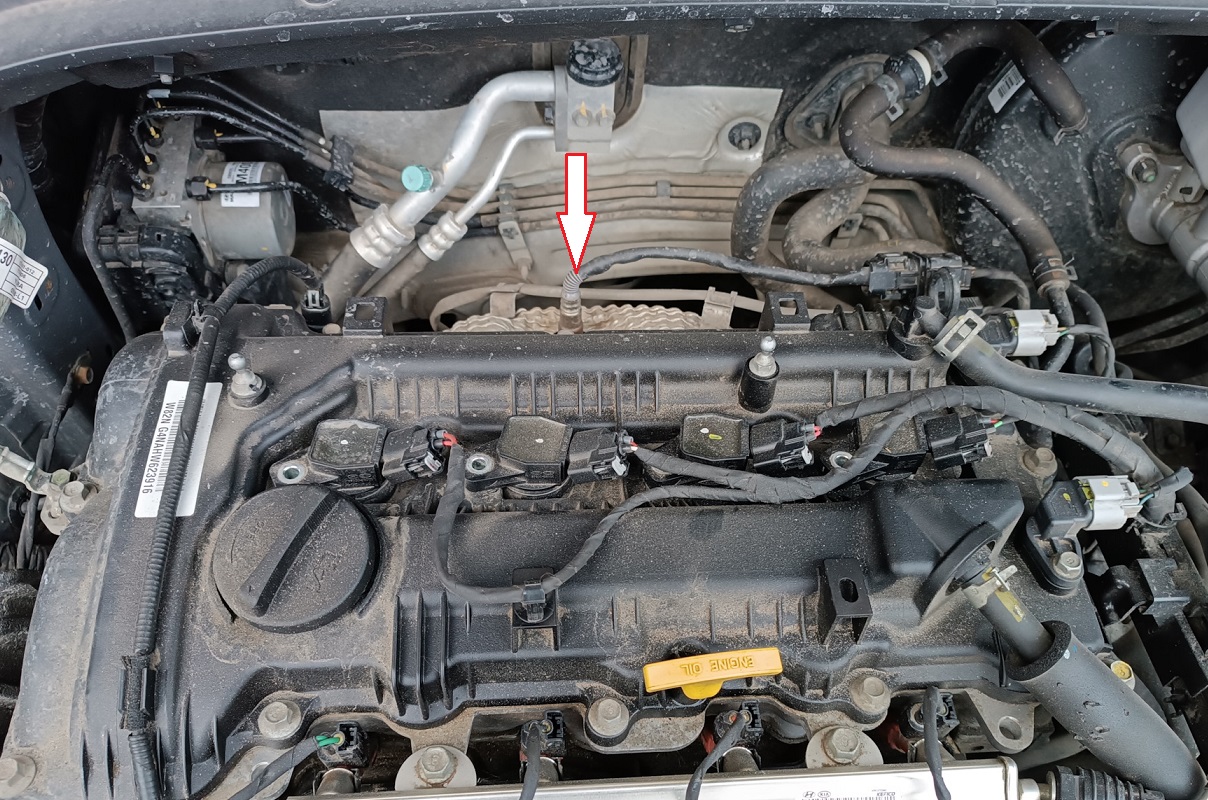

Верхний датчик установлен в выпускном коллекторе перед катализатором и заменяется сверху моторного отсека.

Двигатель Nu 2.0

Двигатель Gamma 1.6

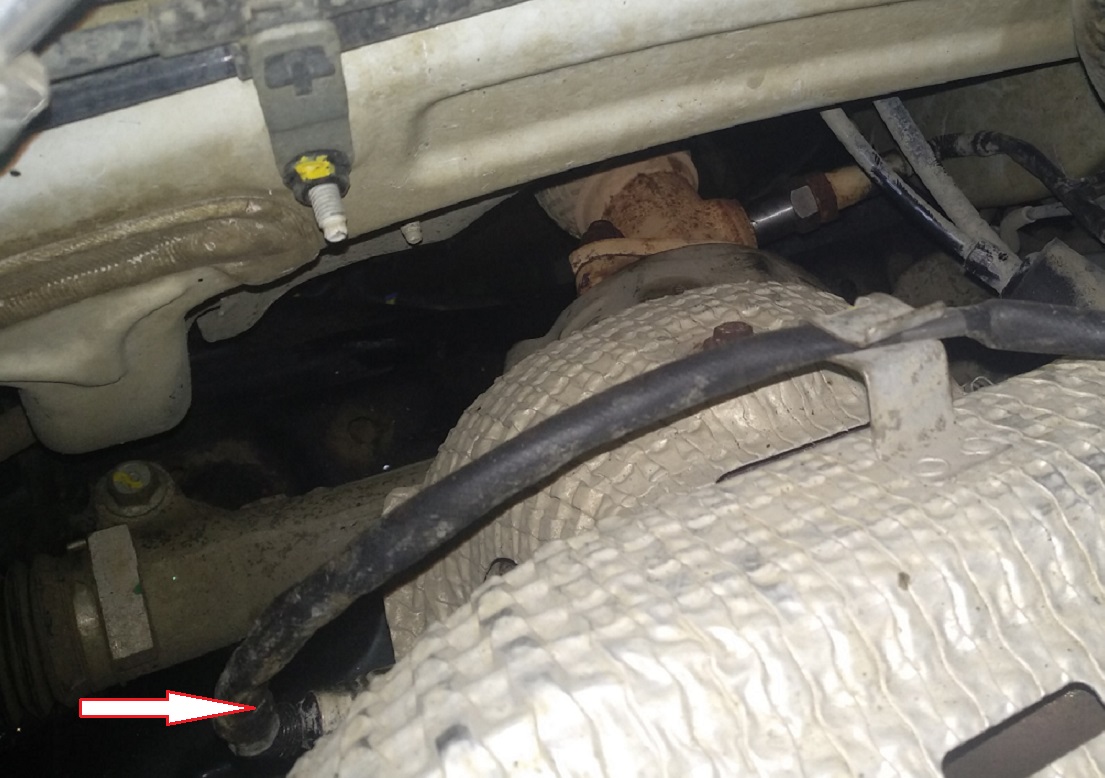

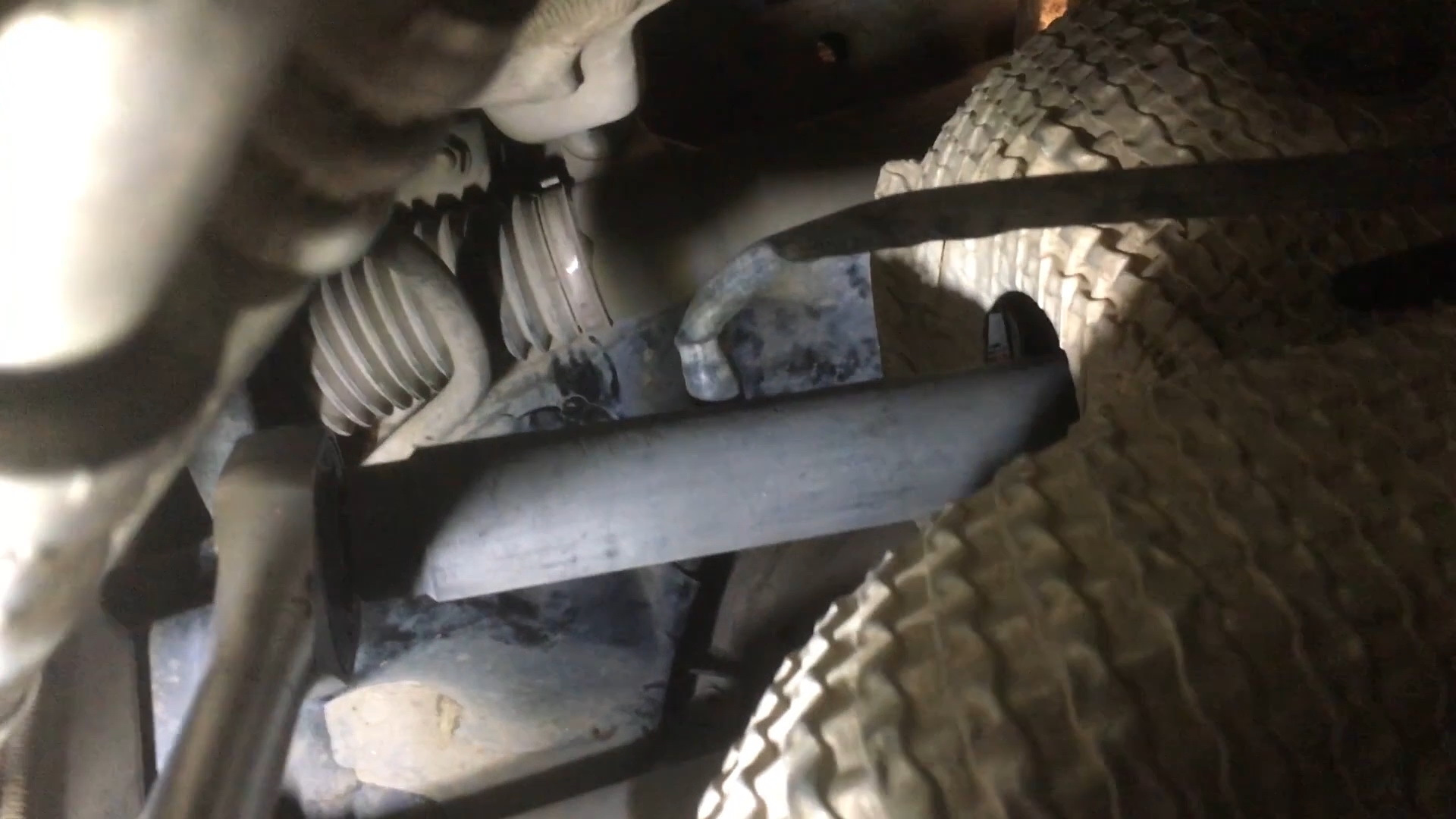

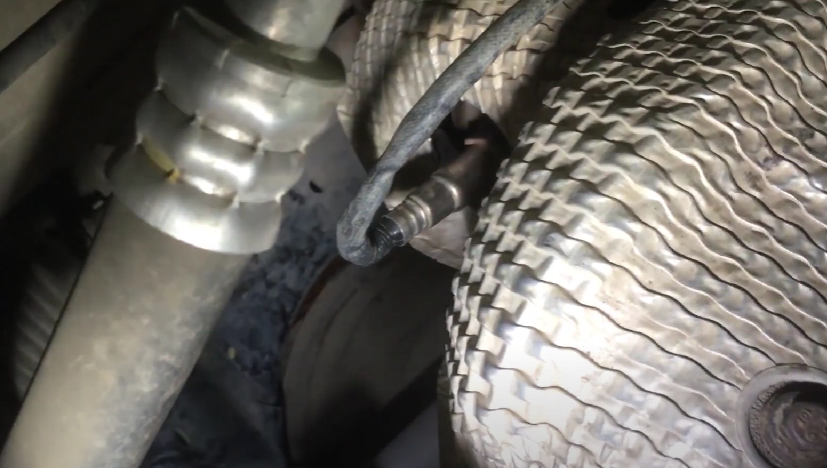

Нижний датчик установлен в приемной трубе после катализатора. Для его замены необходимо будет установить автомобиль на яму и снять защиту картера двигателя.

Работа показана на примере замены управляющего датчика. Диагностичекий заменяется аналогично.

Замена верхнего датчика кислорода Хендай Крета

1. Установите автомобиль на ровную поверхность и выключите зажигание. Дождитесь остывания системы выпуска отработавших газов.

Предупреждение:

При работе мотора система нагревается до высоких температур. Для избежания ожогов, датчики нужно проверять или снимать после остывания системы.

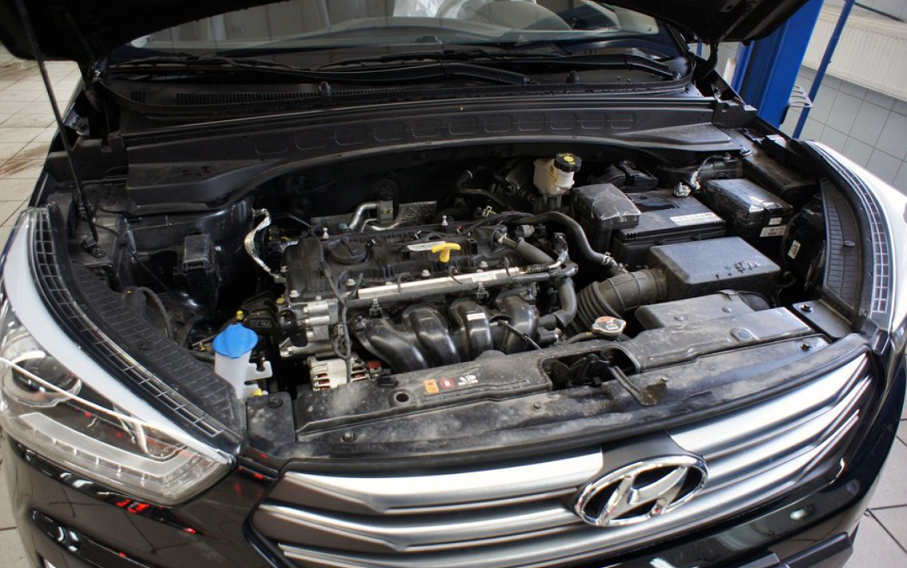

2. Поднимите крышку капота и зафиксируйте упором.

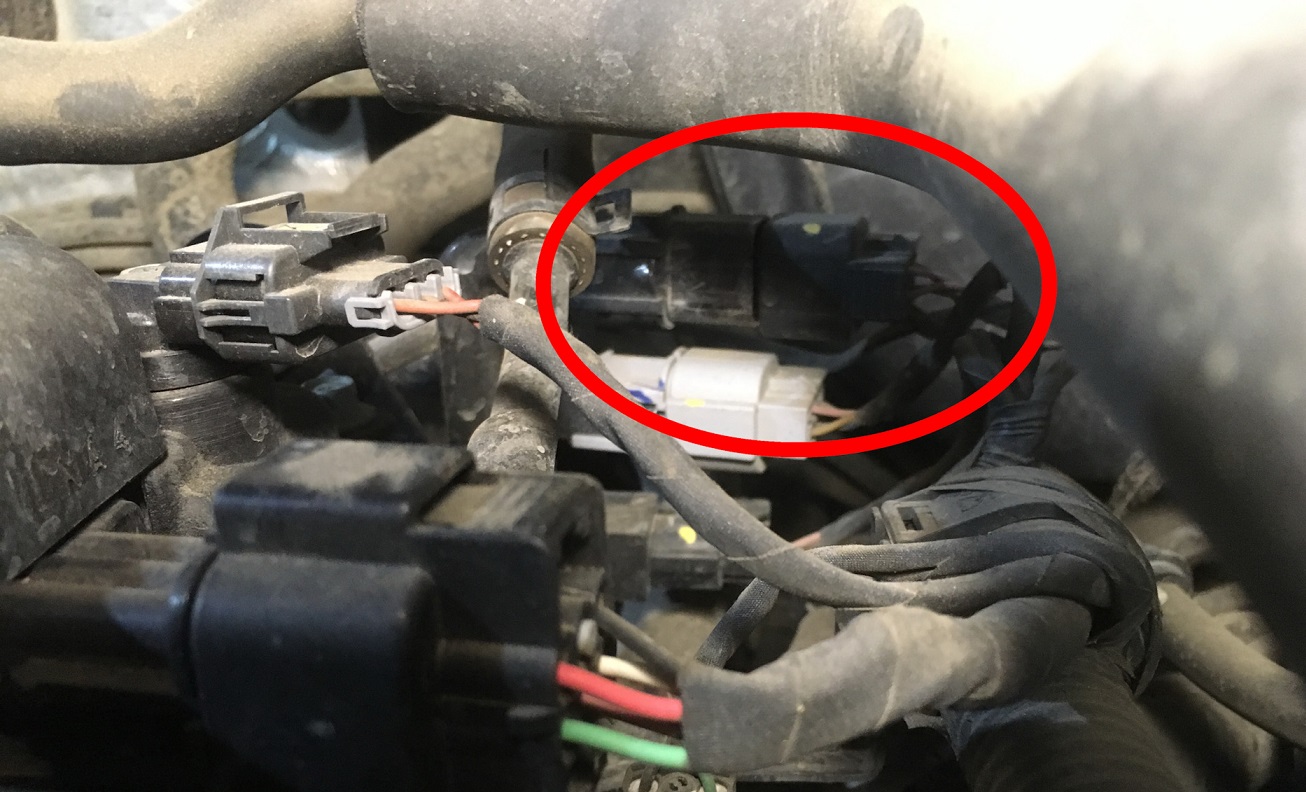

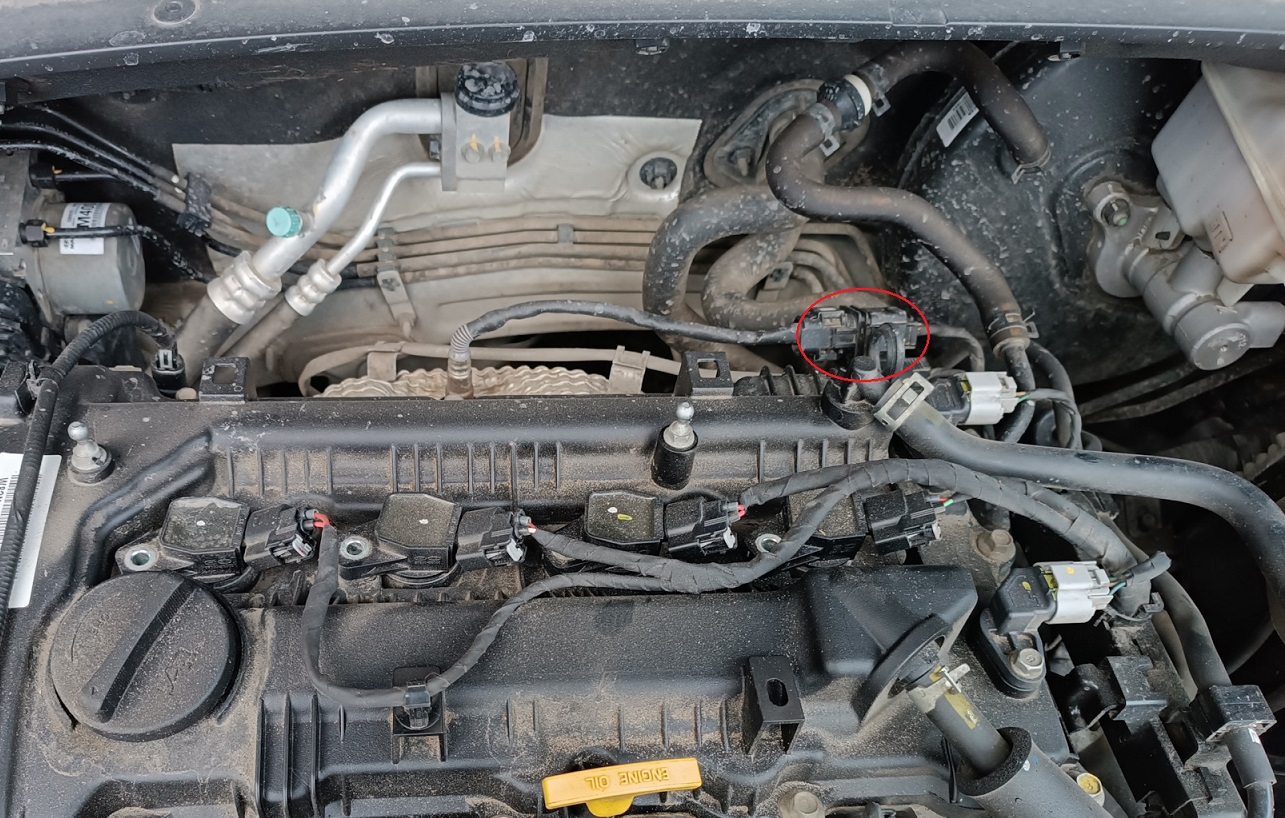

3. В подкапотном пространстве нажмите на фиксатор и отсоедините черную колодку проводов от колодки управляющего датчика Креты. Серая колодка диагностического датчика (нижнего) закреплена рядом.

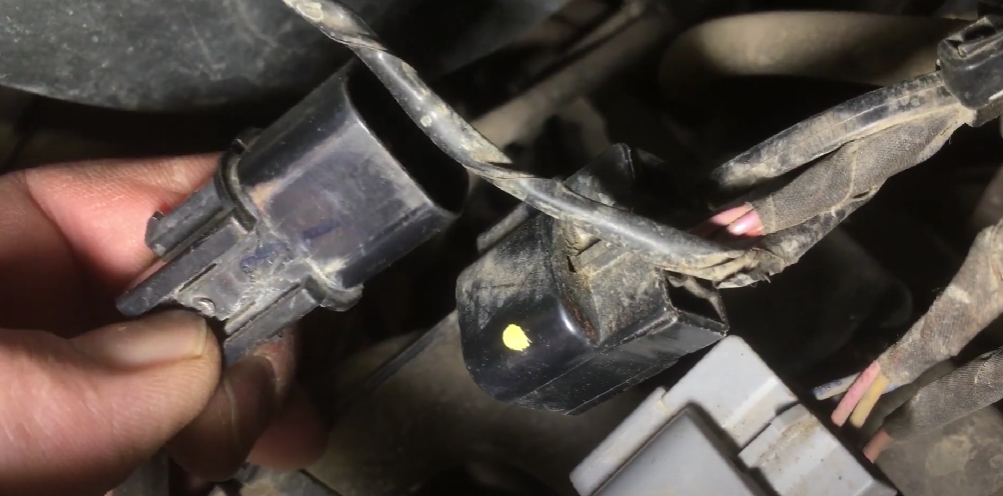

4. Плоской отверткой отогните фиксатор и снимите с держателя разъем.

5. Отсоедините жгут проводов датчика кислорода от держателя на теплозащитном экране.

Примечание:

Двигатель Nu 2.0

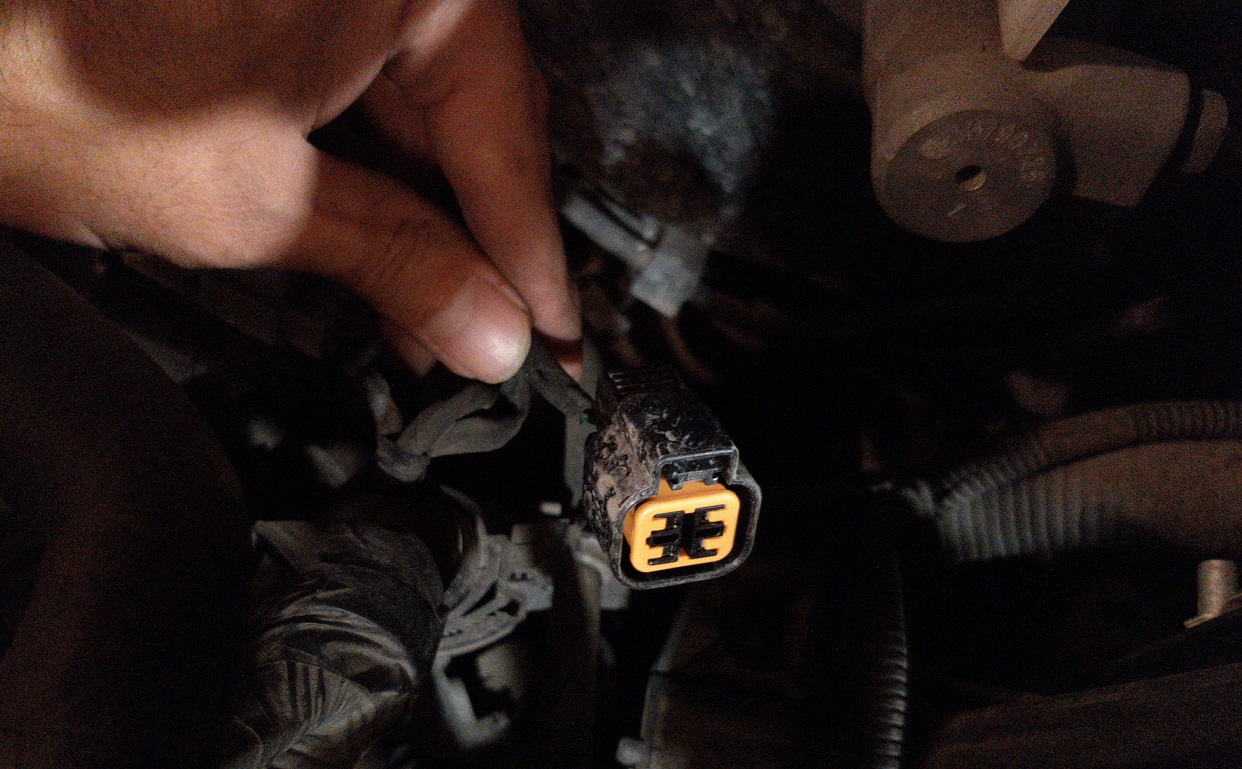

6. Осмотрите разъем колодки, нет ли на ней признаков повреждений или коррозии. При необходимости, очистите контакты от окислов и обработайте разъем специальным средством для очистки.

7. С помощью мультиметра в режиме омметра замерьте сопротивление нагревательного элемента датчика. При температуре 20° сопротивление должно быть 9 Ом. В противном случае датчик кислорода Креты необходимо будет заменить.

8. Нанесите на датчик и место его крепления проникающую смазку. Специальным ключом на 22 мм выверните датчик.

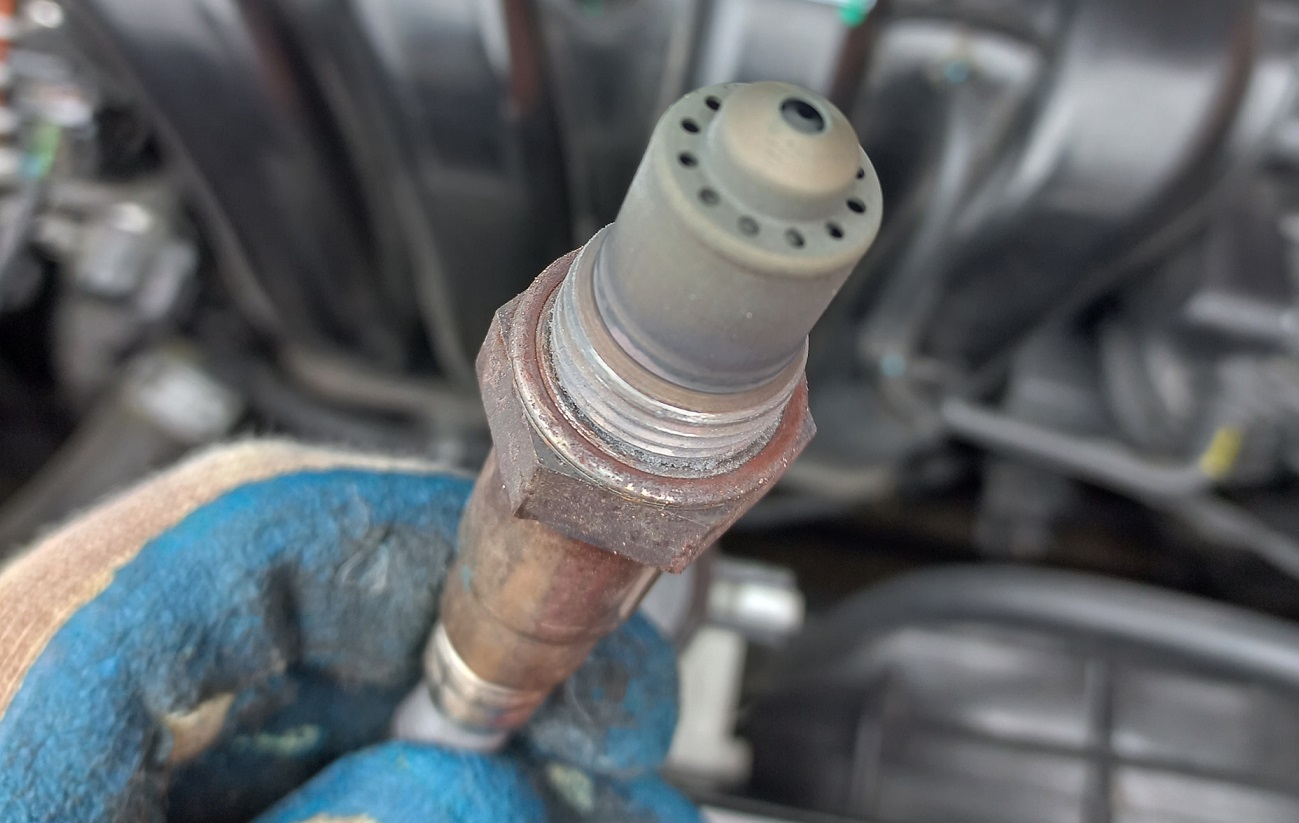

9. Вытяните из резьбового отверстия выпускного коллектора.

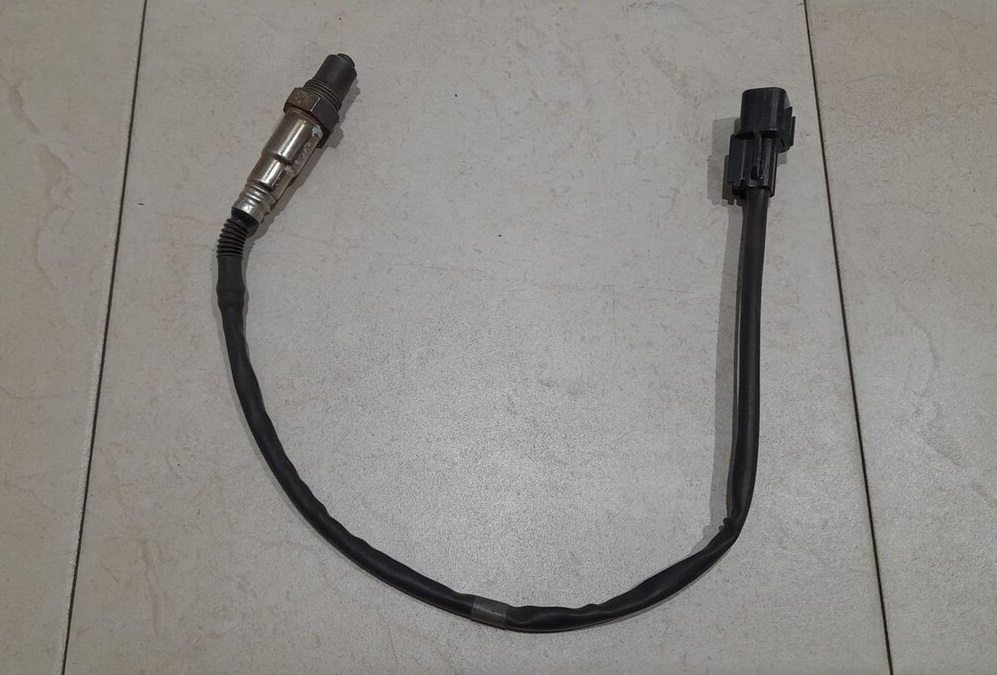

10. Замените управляющий датчик кислорода Хендай Крета на рабочий.

11. Смажьте резьбу нового датчика медной смазкой. Следите, чтобы смазка не попала на чувствительный элемент датчика. Установите его на место и затяните моментом 50-58 Н•м.

Предупреждение:

Запрещается использовать очиститель, спрей или смазку для чувствительного элемента и разъема датчика, поскольку содержащиеся в них масляные компоненты могут нарушить работу датчика.
