Замена колодок ручника Ниссан Х-Трейл 2007 - 2014

Примечание:

Перед тем, как поменять колодки ручника Ниссан Х-Трейл, сначала нужно будет снять задний тормозной диск.

Замена колодок ручника Ниссан Х-Трейл

1. Поднимите крышку капота и установите ее на упор.

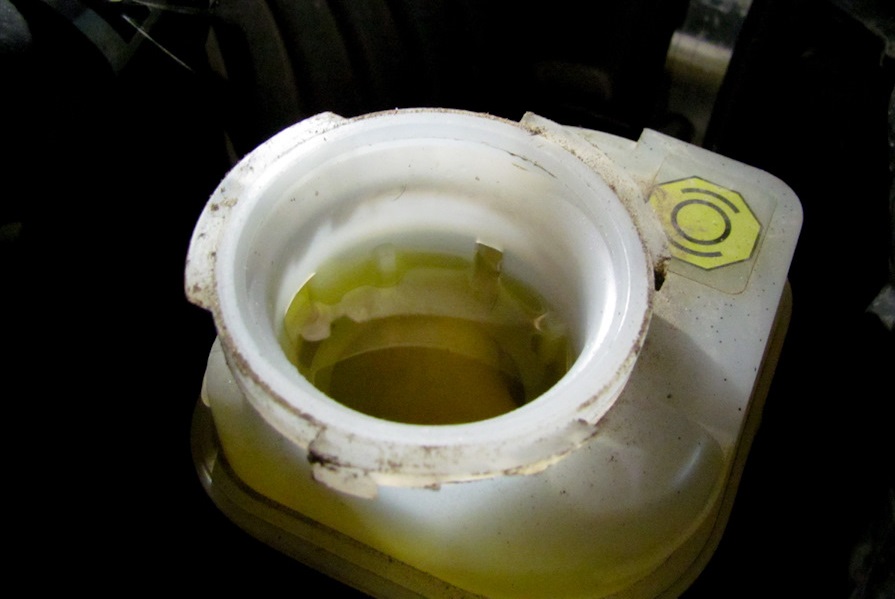

2. Отверните крышку тормозного бачка и проверьте уровень жидкости, так как при разводе поршней, жидкость может перелиться через край.

3. Если уровень близок к метке «МАХ», отберите грушей или шприцем лишнее.

4. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления заднего колеса приблизительно на пол-оборота.

5. Установите автомобиль на подъемник, яму или эстакаду.

6. При отсутствии подъемника, затормозите колеса стояночным тормозом и установите под них противооткатные упоры.

7. Поднимите и установите на опоры заднюю часть автомобиля.

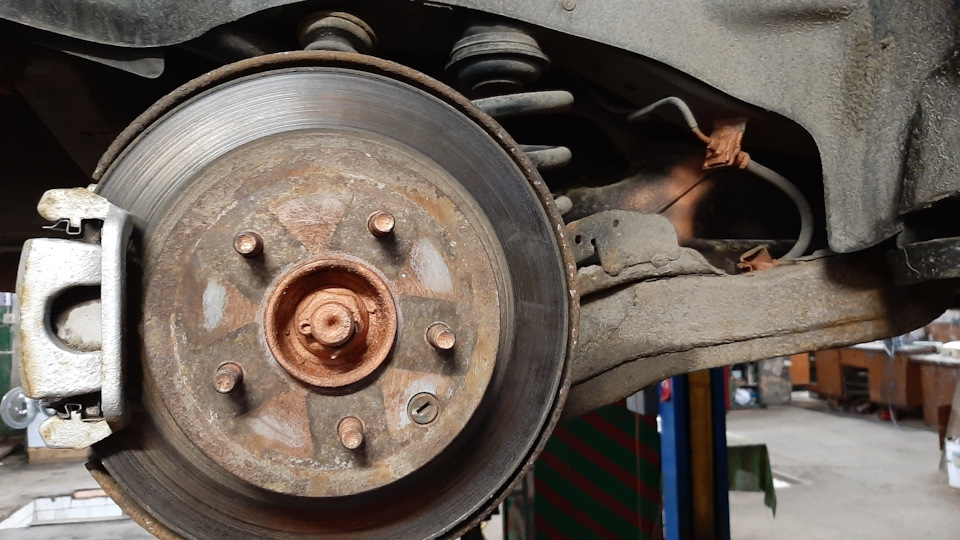

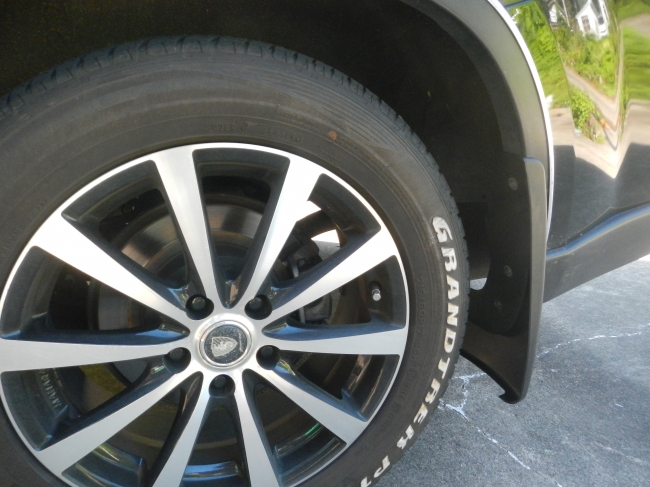

8. Окончательно отверните гайки крепления, и снимите колесо.

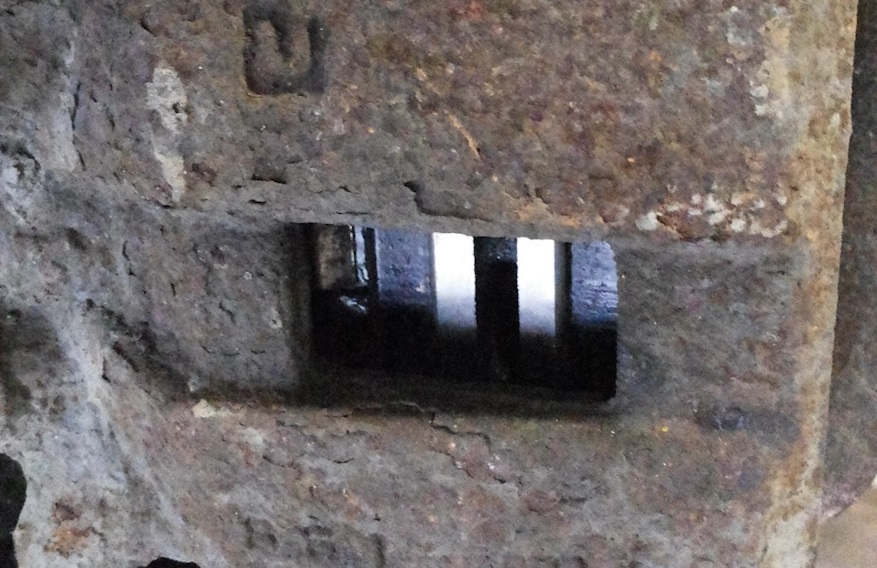

9. Вставьте плоскую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра. Утопите поршень в цилиндр.

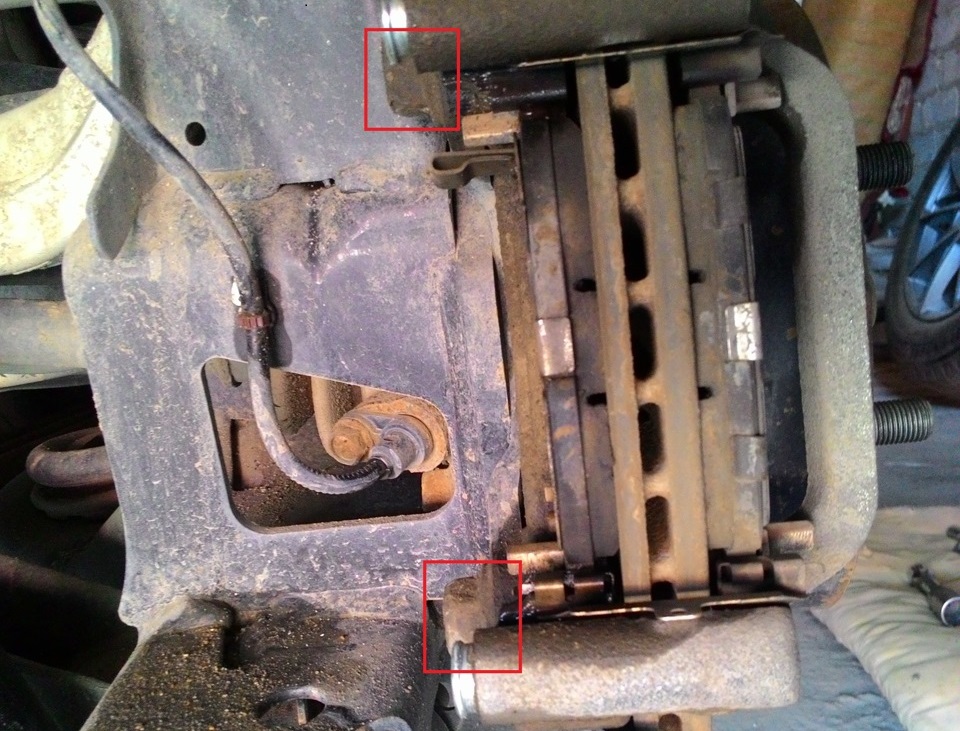

10. Торцевой головкой или ключом на 17 мм выверните 2 болта крепления направляющей тормозных колодок.

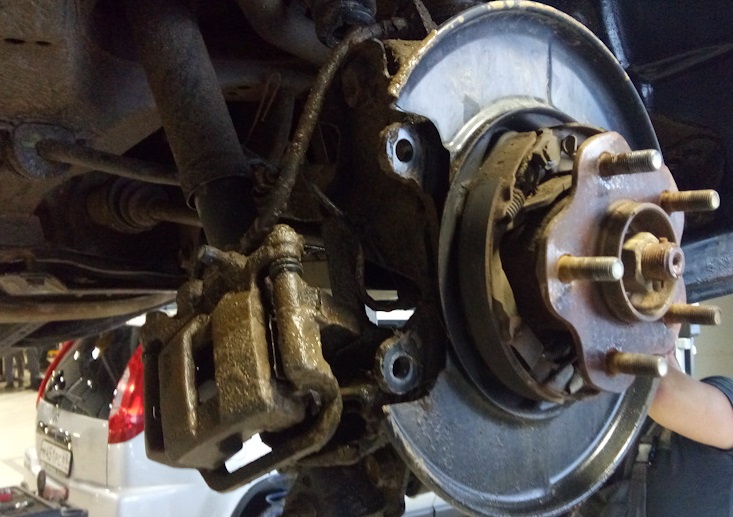

11. Снимите суппорт в сборе. Тормозной шланг отсоединять не нужно.

12. Подвесьте суппорт шнуром или положите на верхний рычаг.

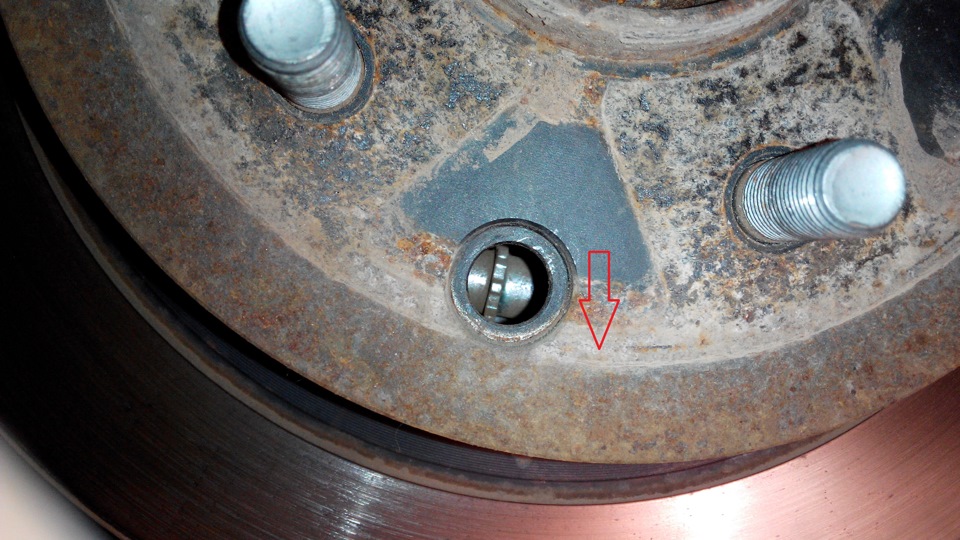

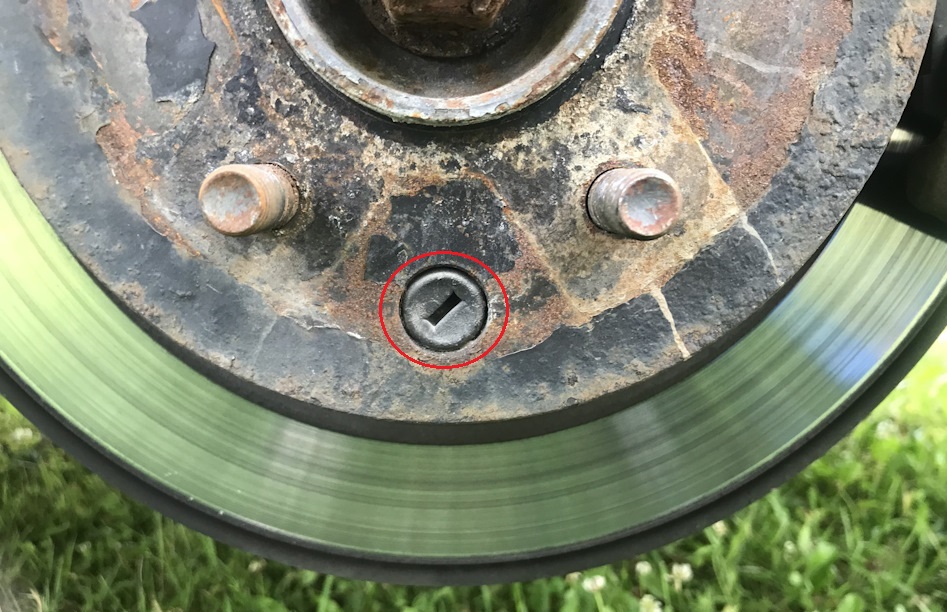

13. Вытяните заглушку из отверстия в диске.

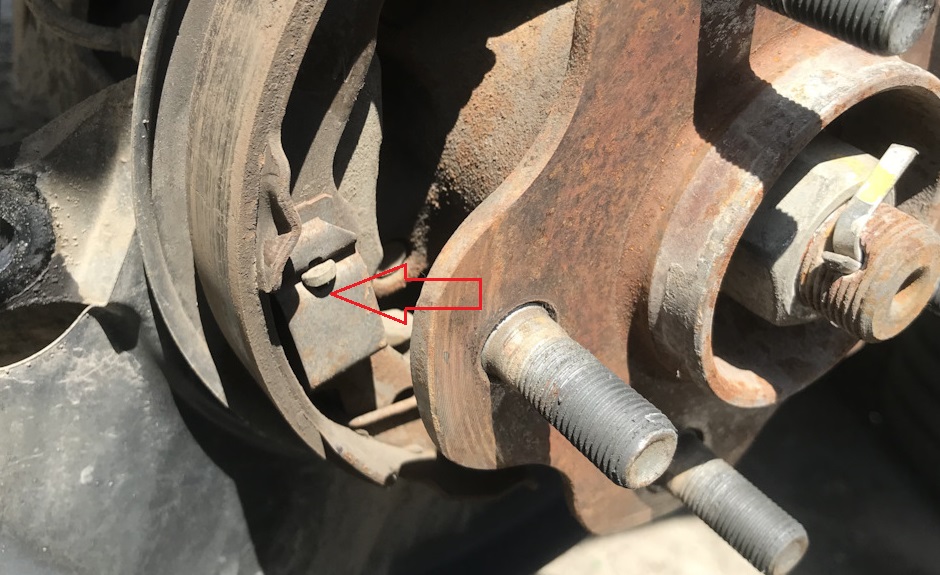

14. Плоской отверткой поверните колесо регулировочного механизма вниз.

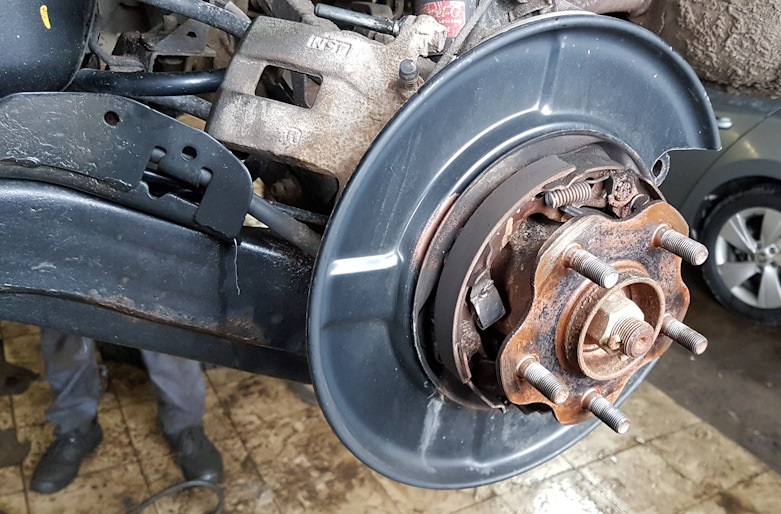

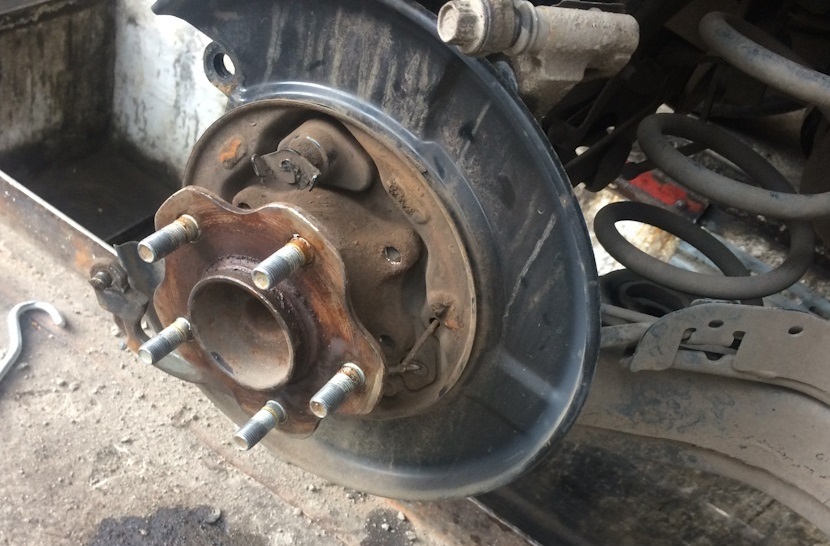

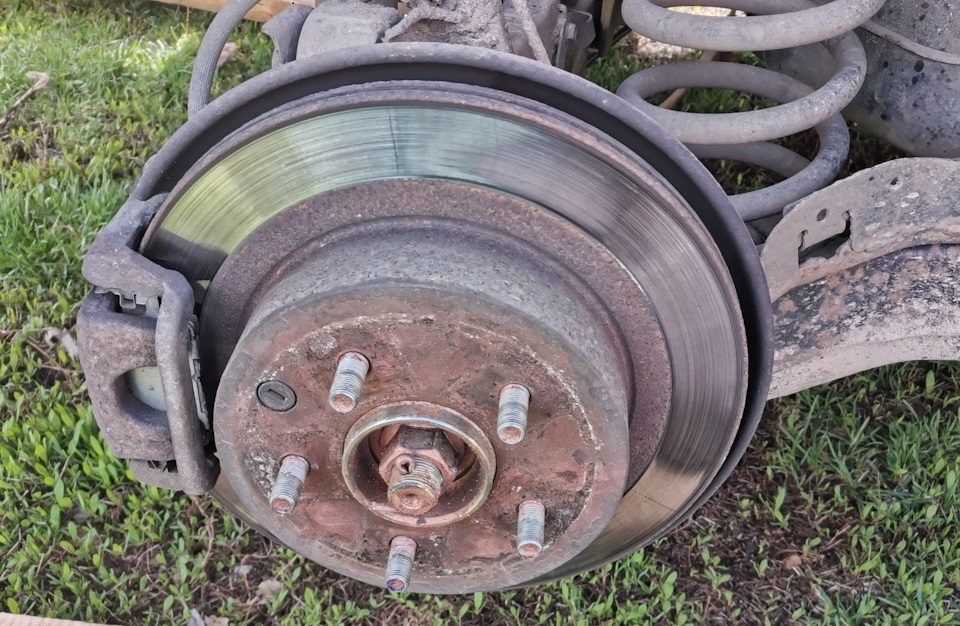

15. Снимите со ступицы задний диск.

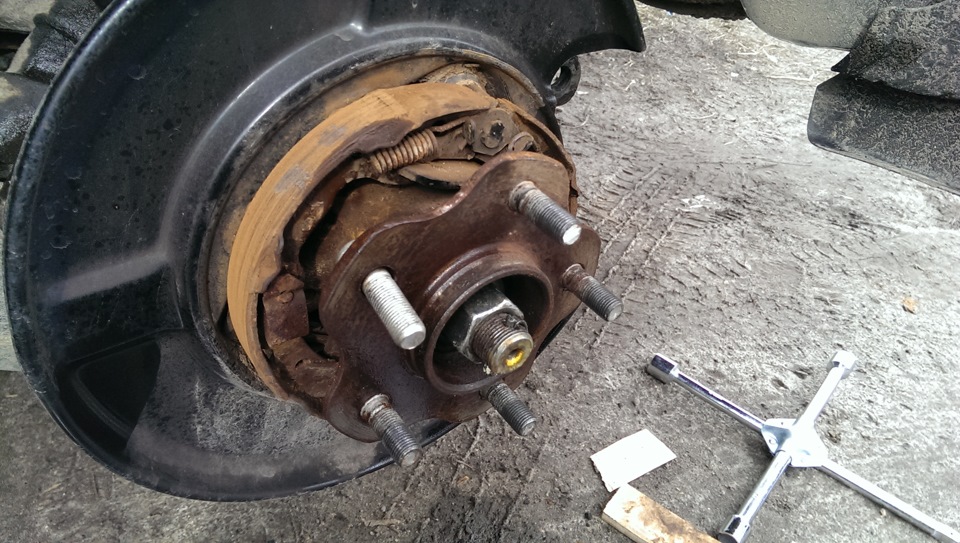

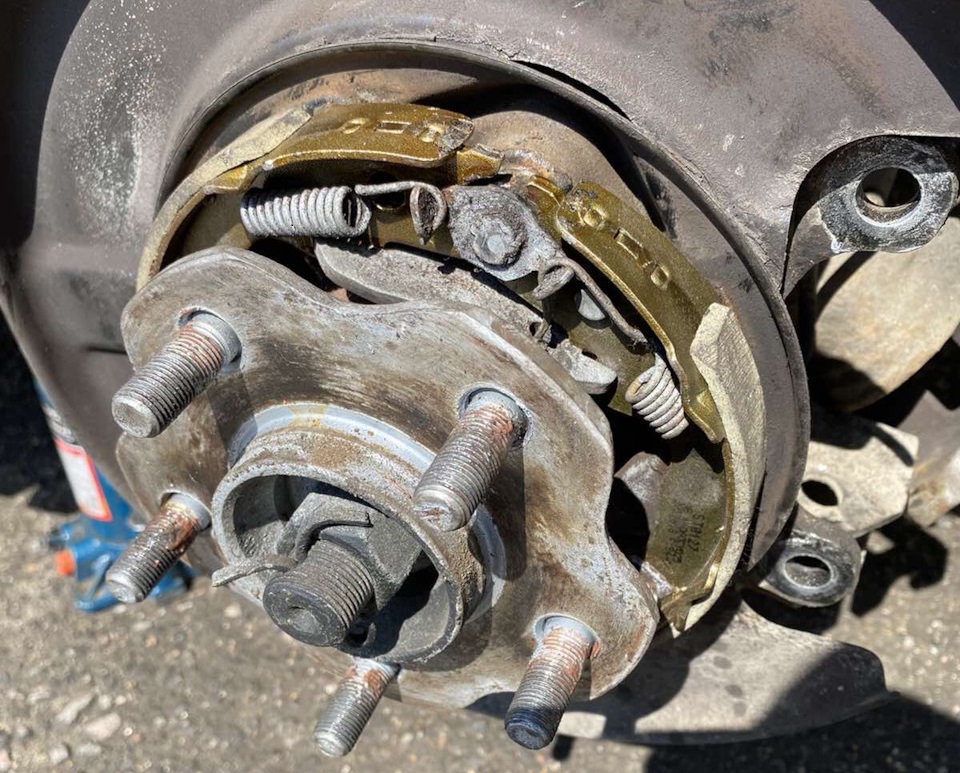

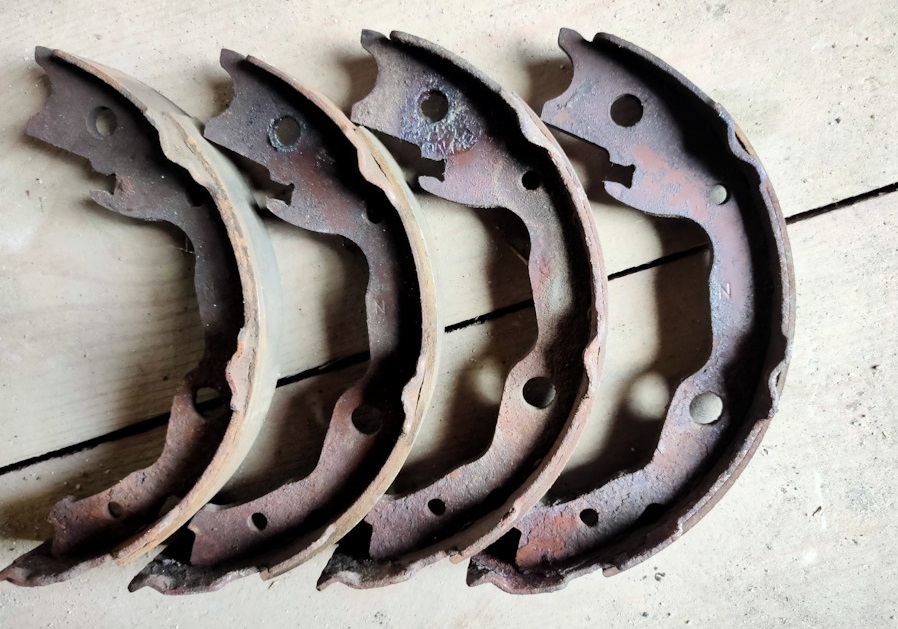

16. Возьмите штангенциркуль и проверьте толщину накладки колодки ручника Ниссан Х-Трейл. Она должна быть не менее 1,5 мм. Если толщина окажется меньше рекомендуемой, колодки необходимо будет заменить на новые.

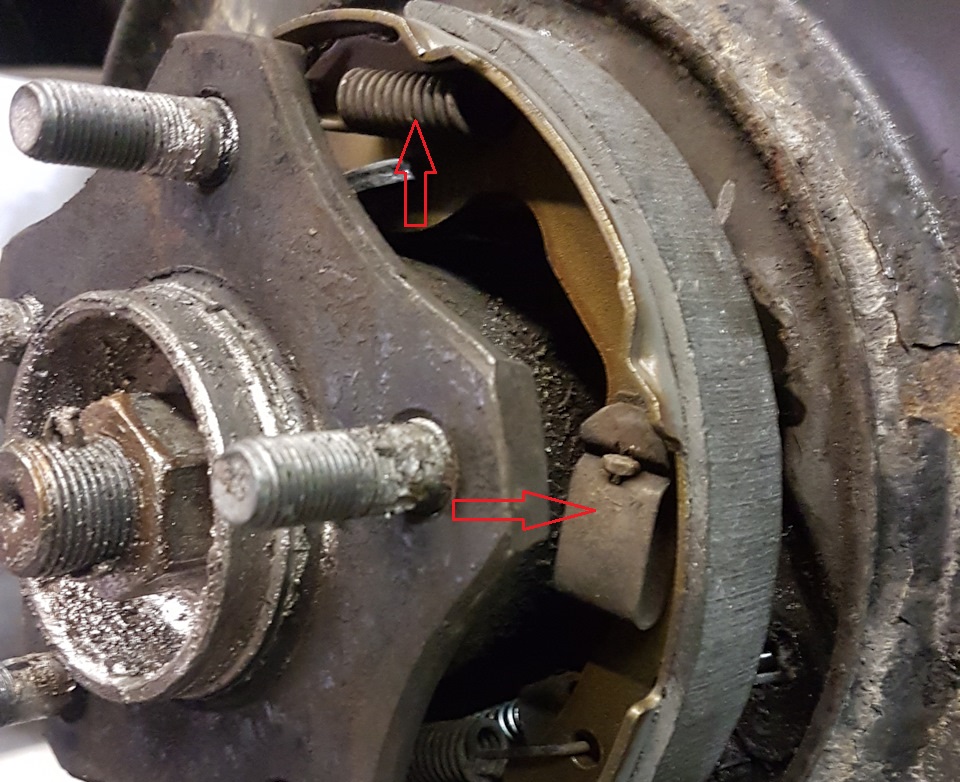

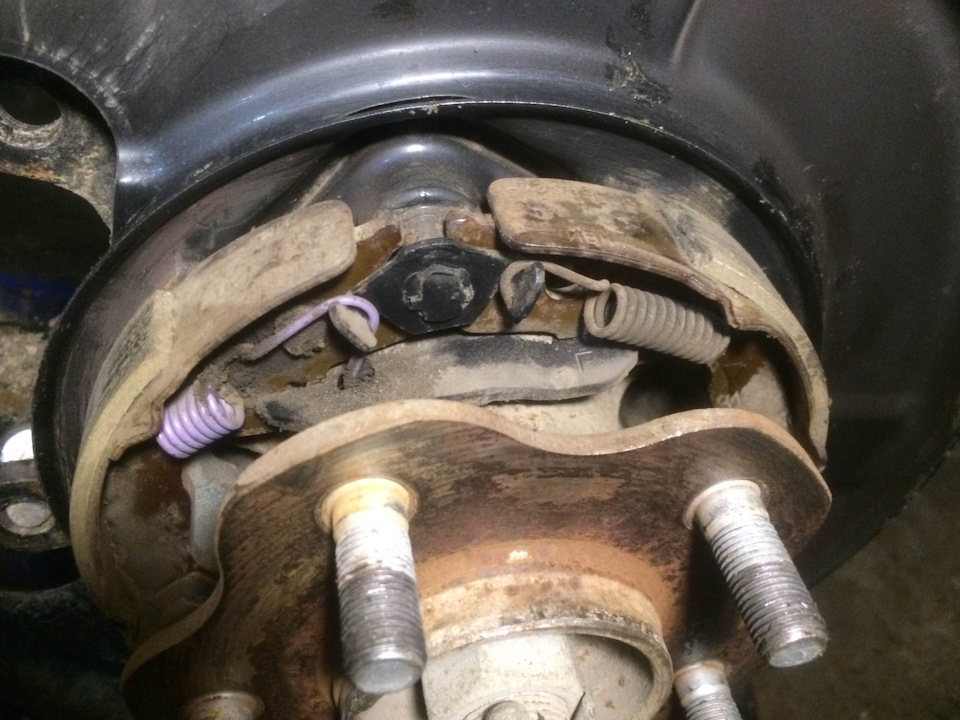

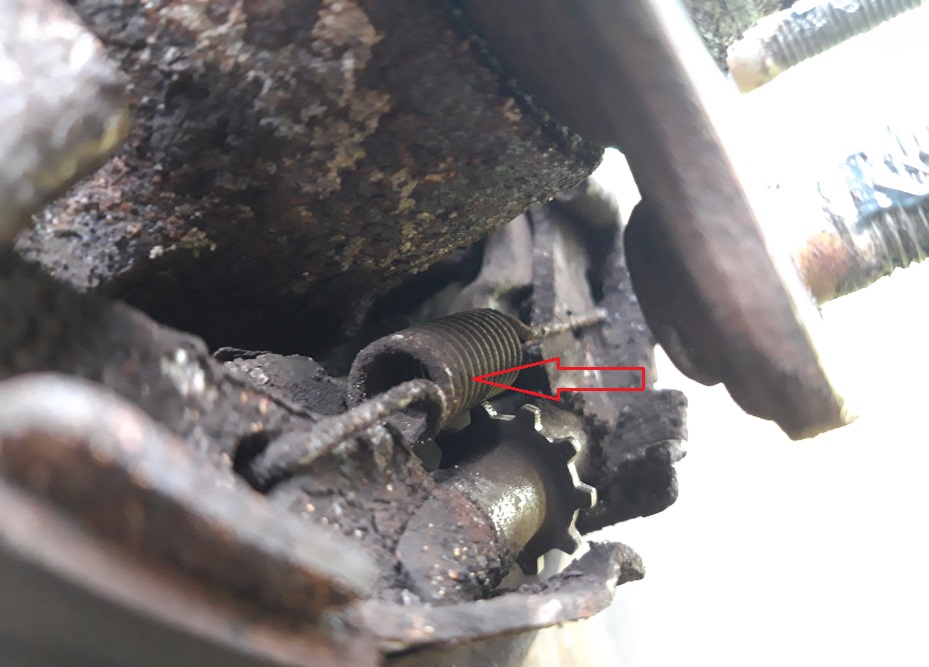

17. Подденьте плоской отверткой край пружины.

18. Снимите возвратную пружину колодки ручника Ниссан Х-Трейл.

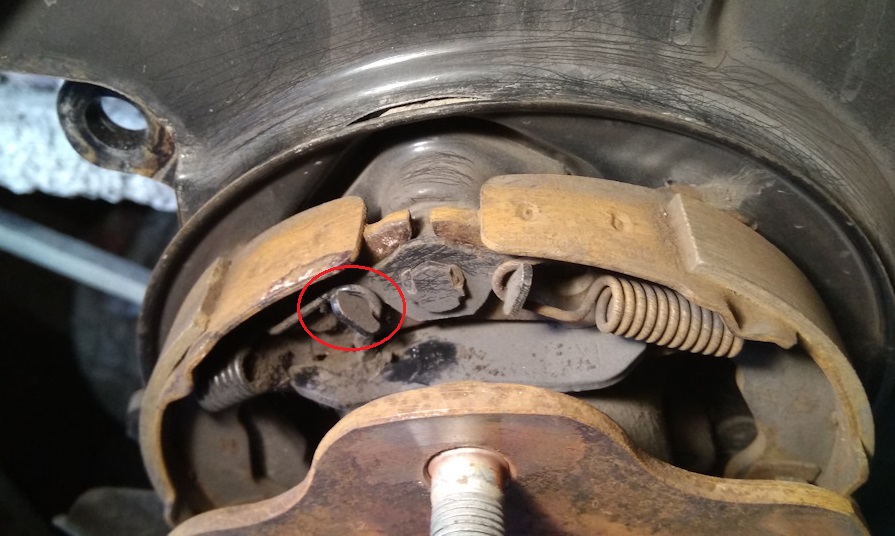

19. Пассатижами отведите фиксатор и снимите прижимную пружину.

20. Отведите колодку и снимите регулятор.

21. Отсоедините от колодки ручника Ниссан Х-Трейл нижнюю возвратную пружину.

22. Снимите возвратную и прижимную пружины задней колодки ручника.

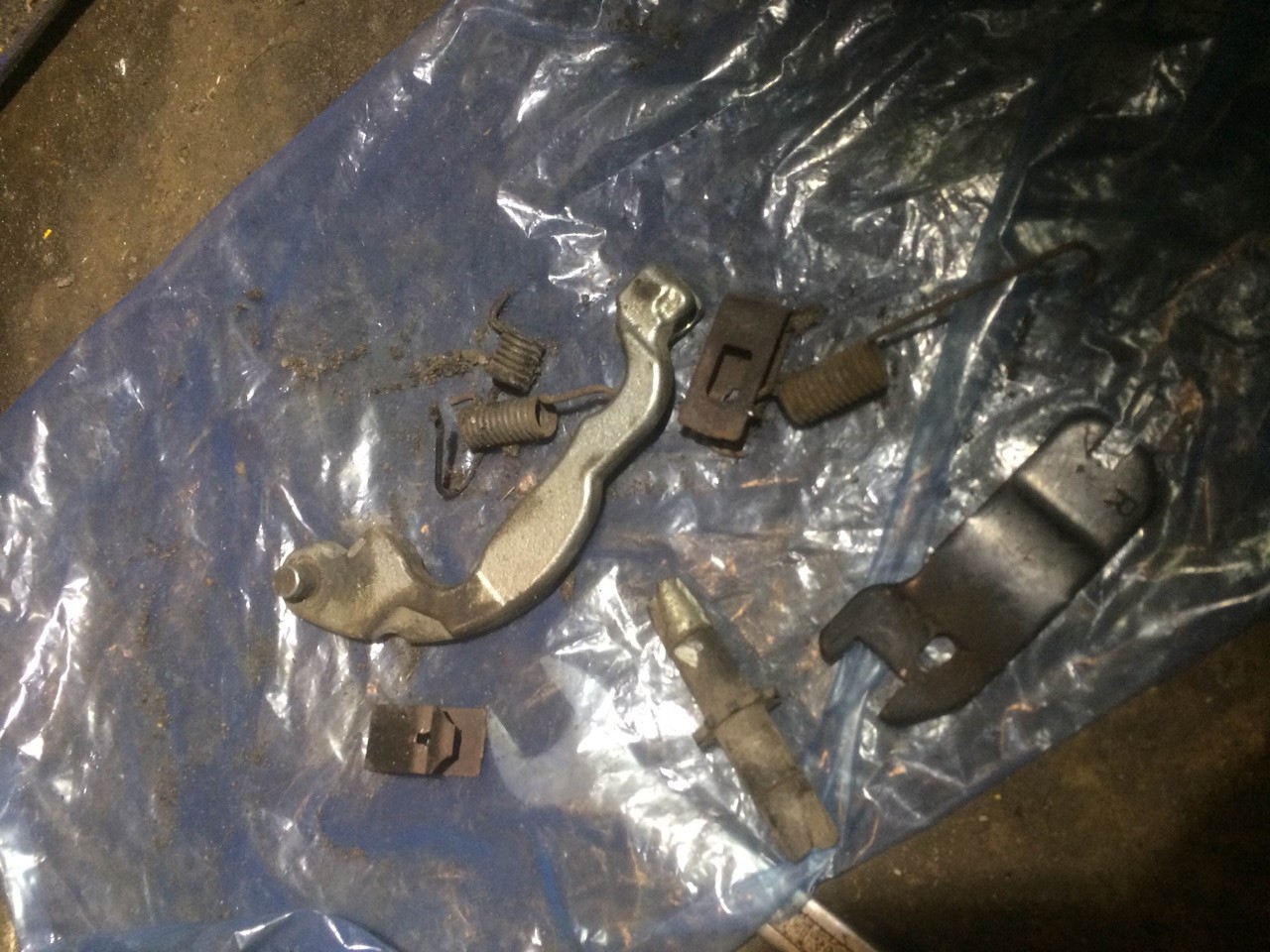

23. Отсоедините от рычага и снимите колодки.

24. Отсоедините от троса и снимите сам рычаг.

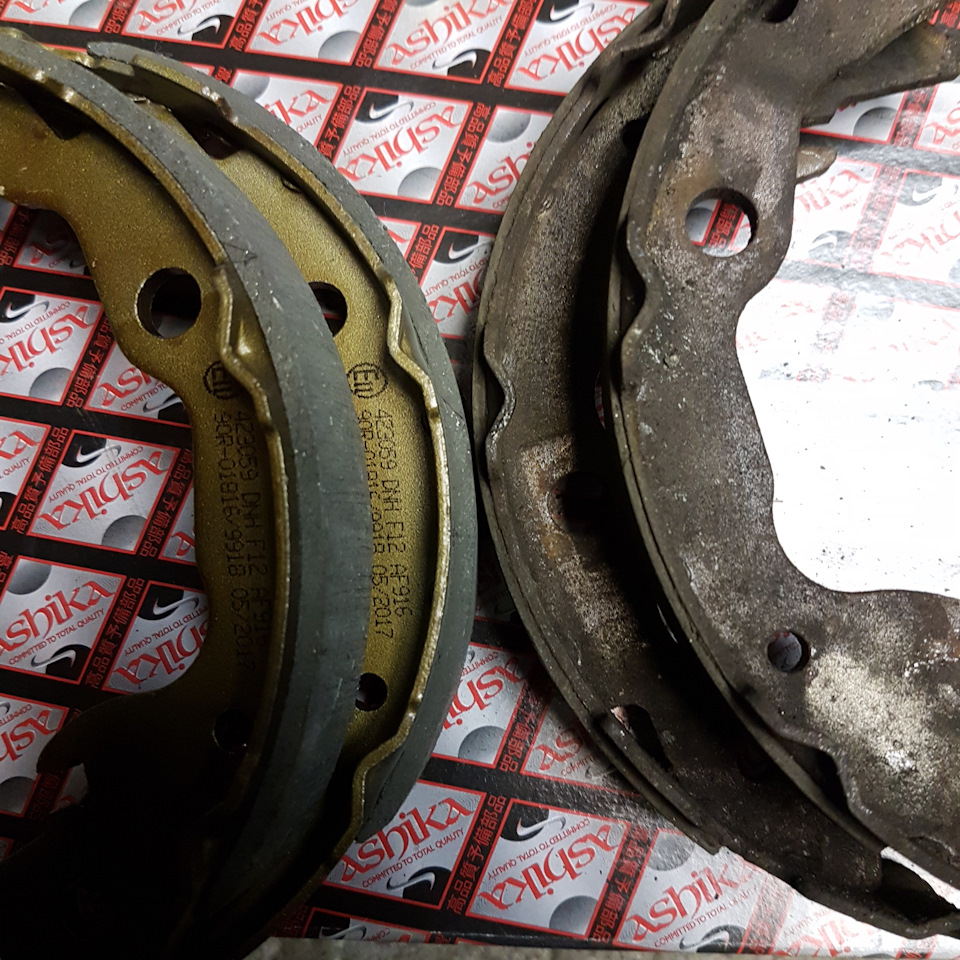

25. При необходимости, замените колодки ручника Ниссан Х-Трейл на новые.

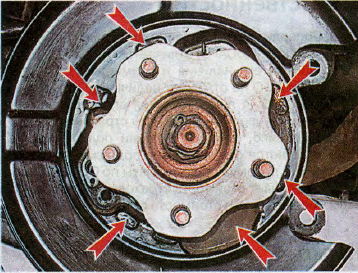

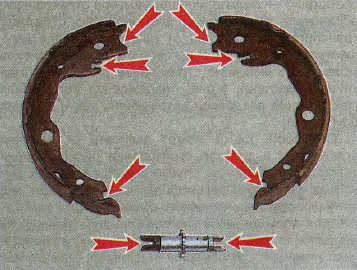

26. Нанесите специальную смазку для тормозных механизмов на трущиеся поверхности грязезащитного щитка, тормозных колодок ручника и регулятора.

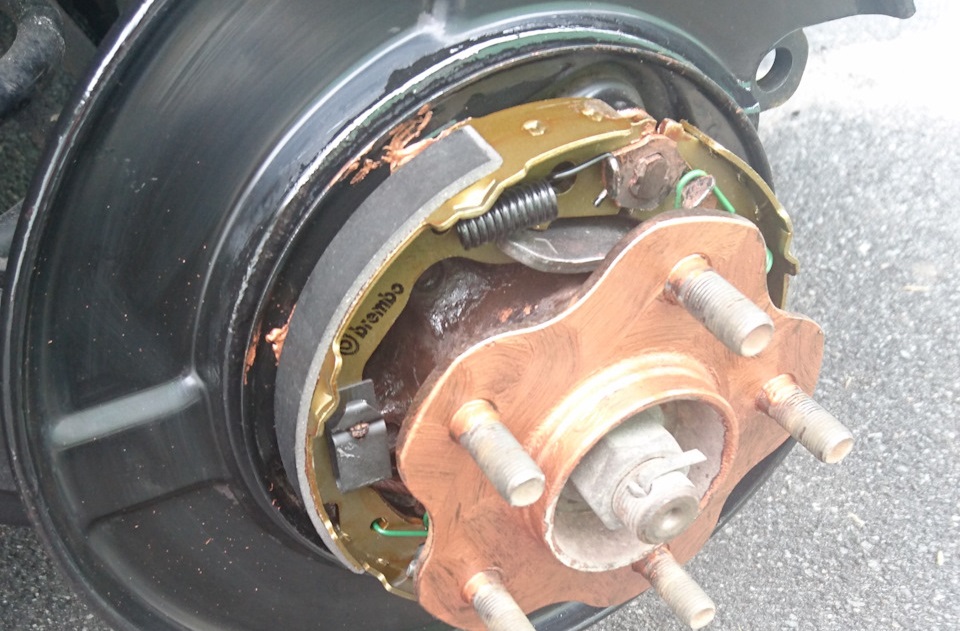

27. Установите колодки ручника Ниссан Х-Трейл и все снятые детали на место в порядке, обратном снятию.

28. Установите обратно на место тормозной диск и суппорт. Заверните его крепежные болты.

29. Установите обратно заднее колесо. Момент затяжки гаек — 108 Н•м.

30. Таким самым способом замените задние колодки ручника Ниссан Х-Трейл и с другой стороны автомобиля.

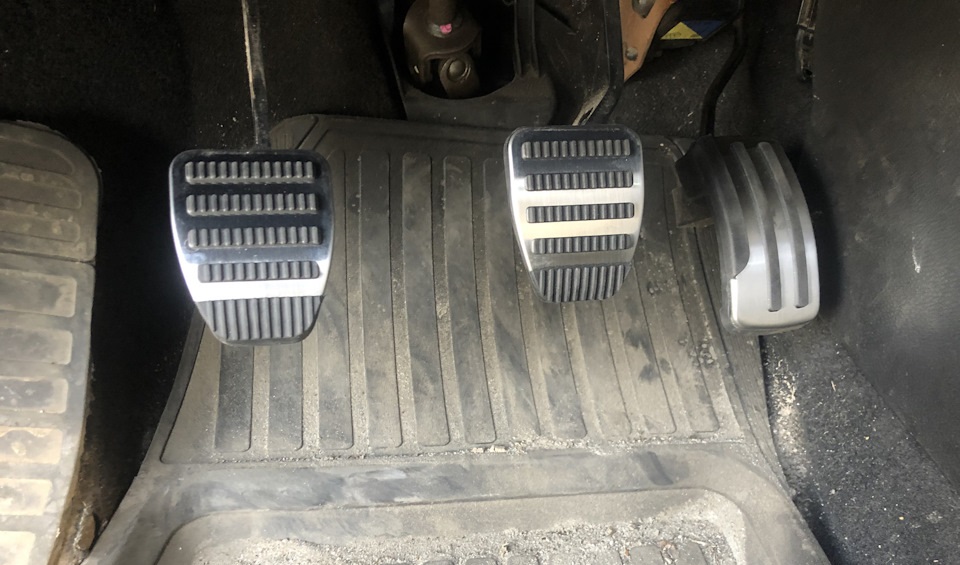

31. Нажмите несколько раз на педаль тормоза. Это нужно для самоустановки зазоров между тормозными колодками и диском.

32. Проверьте уровень тормозной жидкости. Он должен находиться ближе к отметке МАХ, нанесенной на бачок.

33. Если будет нужно, долейте жидкость до нормы.

34. Отрегулируйте привод стояночного тормоза.

Примечание:

О том, как правильно отрегулировать стояночный тормоз, описано в статье Регулировка стояночного тормоза Ниссан Х-Трейл.
