Замена распределительных валов двигателя на Nissan Almera Classic

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 10 мм
  • Гаечный ключ накидной прямой 17 мм
  • Гаечный ключ торцевой трубчатый 10 мм
  • Гаечный ключ торцевой трубчатый 13 мм
  • Гаечный ключ торцевой трубчатый 17 мм
  • Динамометрический ключ
  • Кнопка канцелярская

Детали и расходники:

  • Распределительные валы
  • Моторное масло
  • Герметик

Распределительные валы заменяют в следующих случаях:

  • упало давление в системе смазки двигателя. Причиной этой неисправности часто бывает повышенный износ шеек распределительных валов и постелей подшипников распределительных валов в головке блока цилиндров. При износе постелей и их крышек головку блока заменяют в сборе, так как постели выполнены непосредственно в ее корпусе;
  • стук клапанов при нормальных зазорах в механизме привода клапанов. Бывает вызван повышенным износом кулачков распределительных валов из-за применения низкокачественного моторного масла или повреждения масляного фильтра.

1. Снимите ремни привода вспомогательных агрегатов (информация здесь).

2. Снимите верхнюю крышку головки блока цилиндров.

Снятие верхней крышки головки блока цилиндров Nissan Almera Classic

3. Снимите фильтр очистки масла системы изменения фаз газораспределения.

Фильтр очистки масла системы изменения фаз газораспределения Nissan Almera Classic

4. Выверните шесть болтов и отверните две гайки со шпильками крепления передней крышки головки блока цилиндров.

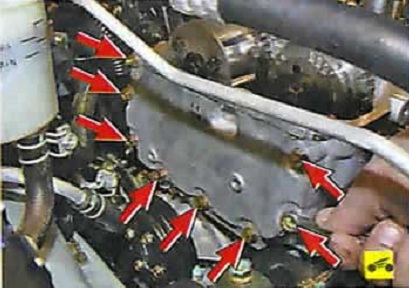

Расположение креплений передней крышки головки блока цилиндров Nissan Almera Classic

5. Снимите переднюю крышку.

Снятие передней крышки головки блока цилиндров Nissan Almera Classic

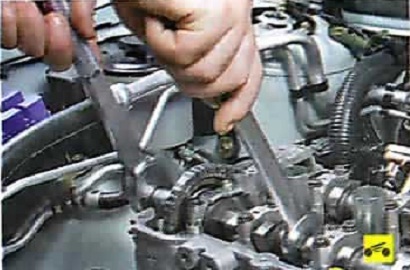

6. Зафиксируйте от проворачивания механизм изменения фаз газораспределения.

Механизм изменения фаз газораспределения Nissan Almera Classic

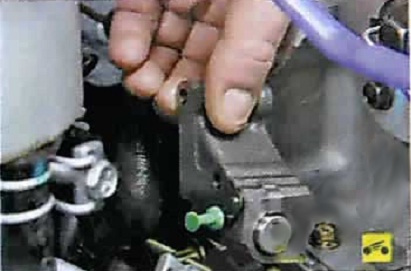

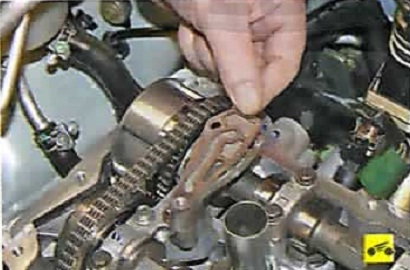

7. Нажмите на башмак гидронатяжителя цепи привода газораспределительного механизма и зафиксируйте его в таком положении, например, канцелярской кнопкой.

Башмак гидронатяжителя цепи привода газораспределительного механизма Nissan Almera Classic

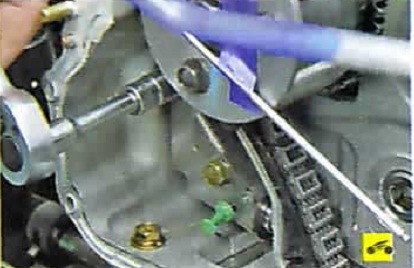

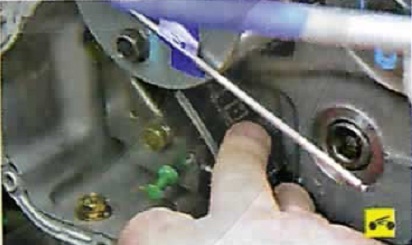

8. Выверните болты верхнего крепления гидронатяжителя.

Болты верхнего крепления гидронатяжителя Nissan Almera Classic

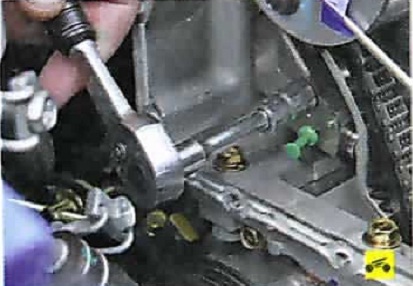

9. Выверните болты нижнего крепления гидронатяжителя.

Болты нижнего крепления гидронатяжителя Nissan Almera Classic

10. Снимите гидронатяжитель.

Снятие гидронатяжителя Nissan Almera Classic

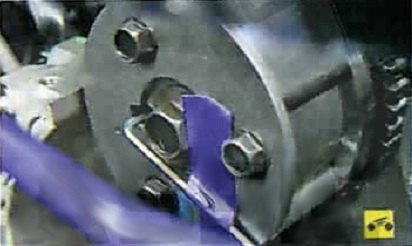

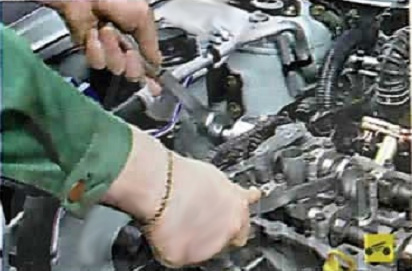

11. Удерживая впускной распределительный вал от проворачивания, выверните болт крепления механизма изменения фазы впуска.

Снятие болта крепления механизма изменения фазы впуска Nissan Almera Classic

12. Снимите механизм.

Снятие механизма изменения фазы впуска Nissan Almera Classic

13. Аналогичным образом выверните болт крепления шестерни привода выпускного вала.

Снятие болта крепления шестерни привода выпускного вала Nissan Almera Classic

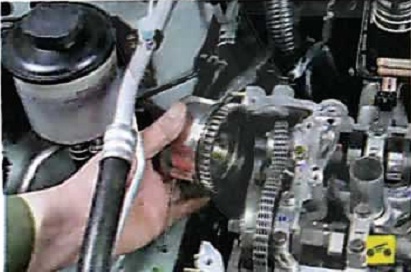

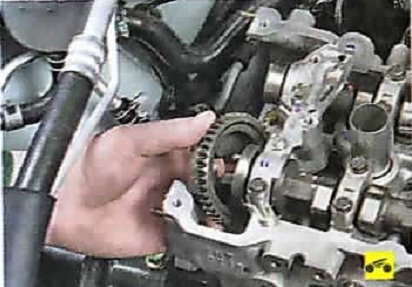

14. Снимите шестерню.

Снятие шестерни привода выпускного вала Nissan Almera Classic

15. Выверните болты крепления крышек подшипников распределительных валов в порядке, показанном на фото.

Порядок снятиия болтов крепления крышек подшипников распределительных валов Nissan Almera Classic

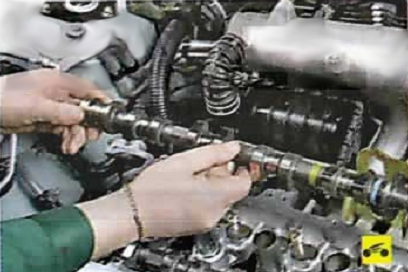

16. Снимите распределительные валы.

Снятие распределительных валов Nissan Almera Classic

Предупреждение:

На крышки подшипников распределительных валов нанесены их порядковые номера. Запомните или запишите расположение крышек, чтобы установить их на прежние места: крышки обрабатывают совместно с головкой блока цилиндров, поэтому обезличивать их запрещено.

17. Осмотрите распределительные валы. Поверхности опорных шеек и кулачков должны быть хорошо отполированы без повреждений На рабочих поверхностях шеек не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипника в головке блока. Если на рабочих поверхностях кулачков есть следы заедания, перегрева, глубокие риски или износ в виде огранки, замените валы.

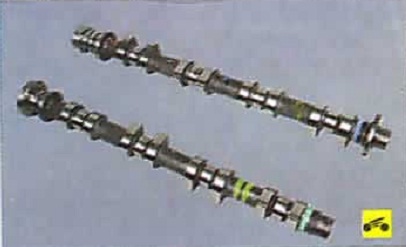

Распределительные валы Nissan Almera Classic

Предупреждение:

Шлифовка кулачков распределительных валов для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

18. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительного вала. Если биение более 0,04 мм или шейки несносны, замените вал, так как его правка не допускается.

19. Смажьте постели распределительных валов чистым моторным маслом и уложите в них распределительные валы в таком положении, чтобы ни один из кулачков не опирался самой высокой частью своего носка на регулировочную шайбу толкателя клапана.

20. Установите крышки подшипников распределительных валов и затяните болты их крепления в порядке, показанном на фото, в три этапа:

  • 1-й - затяните болты 17-20, затем 1-8 моментом 2,0 Н-м;
  • 2-й - затяните болты 1-16 моментом 5,9 Н-м;
  • 3-й - затяните болты 1-16 моментом 9,0-11,8 Н-м.

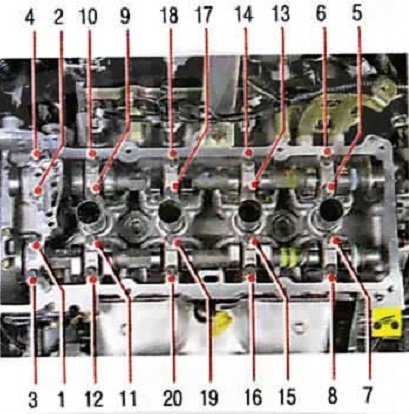

Порядок затягивания болтов крышки подшипников распределительных валов Nissan Almera Classic

21. Установите все ранее снятые детали в обратном порядке. Перед установкой передней крышки головки блока цилиндров, удалите с ее привалочной поверхности и привалочной поверхности головки блока цилиндров старый и нанесите новый герметик, причем диаметр валика наносимого герметика должен быть около 3 мм, а огибать отверстия под болт крепления надо с внутренней стороны.
