Замена тормозных колодок передних колес Chevrolet Cruze J300 (2008 - 2016)

Инструмент:​

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой
• Отвертка плоская большая
• Щетка металлическая
• Приспособление для утапливания тормозных суппортов (09581-11000)
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Динамометрический ключ

Детали и расходники:​

• Шприц
• Проволока
• Емкость техническая
• Тормозная жидкости (типа DOT-4, при необходимости)
• Передние тормозные колодки (13412810)

• Направляющие пальцы переднего суппорта и защитные чехлы (при необходимости) (13504035)

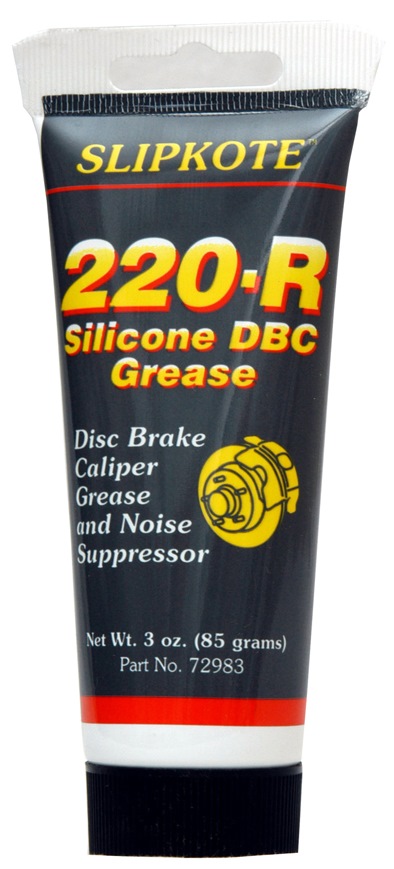

• Смазка для направляющих пальцев

• Смазка для направляющих скоб

Примечание:

В этой статье показана замена передних колодок Шевроле.

Замену колодок проводим в случае предельно допустимого износа их накладок. Передние колодки Шевроле Круз также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – комплект колодок левого переднего колеса, и комплект колодок правого переднего колеса. Замена колодок Шевроле Круз только с одной стороны может привести к уводу автомобиля в сторону при торможении.

Замена тормозных колодок передних колес Chevrolet Cruze

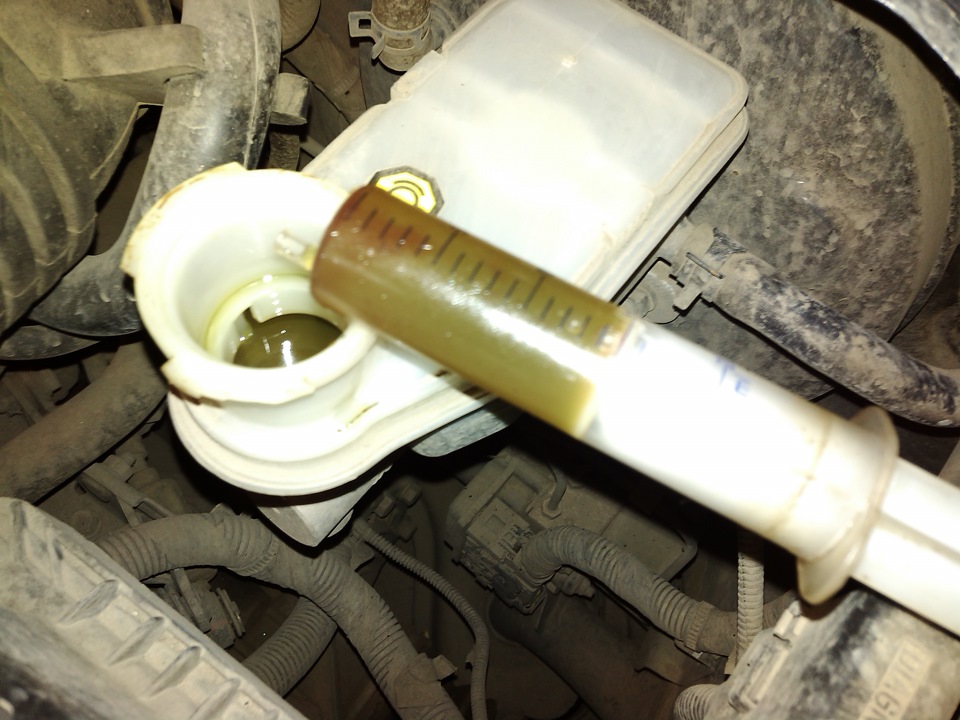

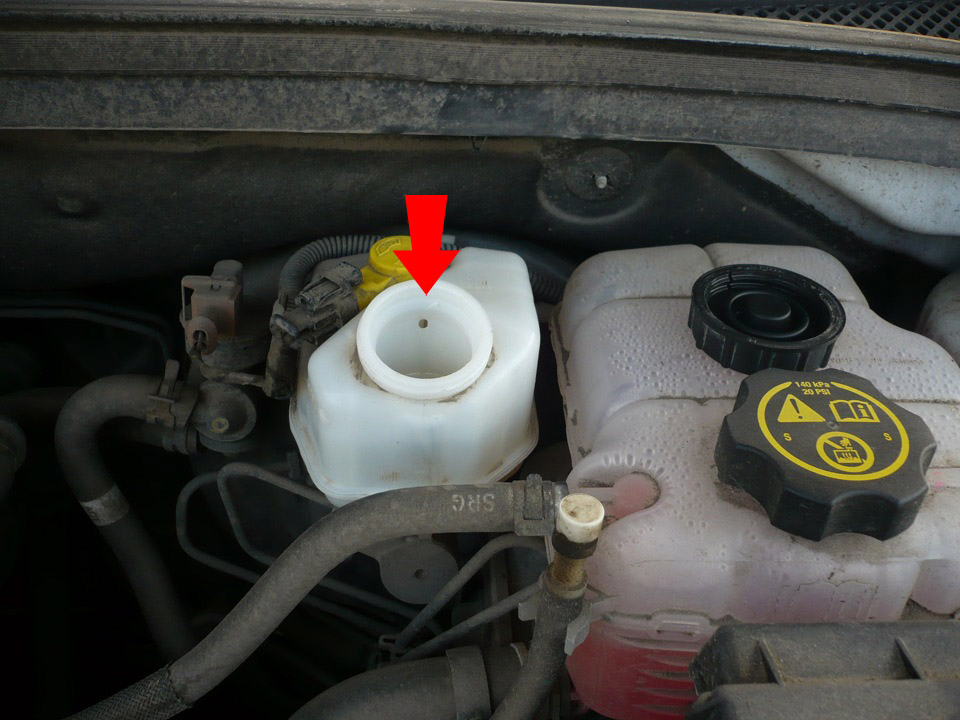

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачайте из бачка часть жидкости.

Примечание:

Жидкость необходимо откачать чтобы при утапливании поршня в рабочий цилиндр она не вытекла из-под крышки бачка.

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

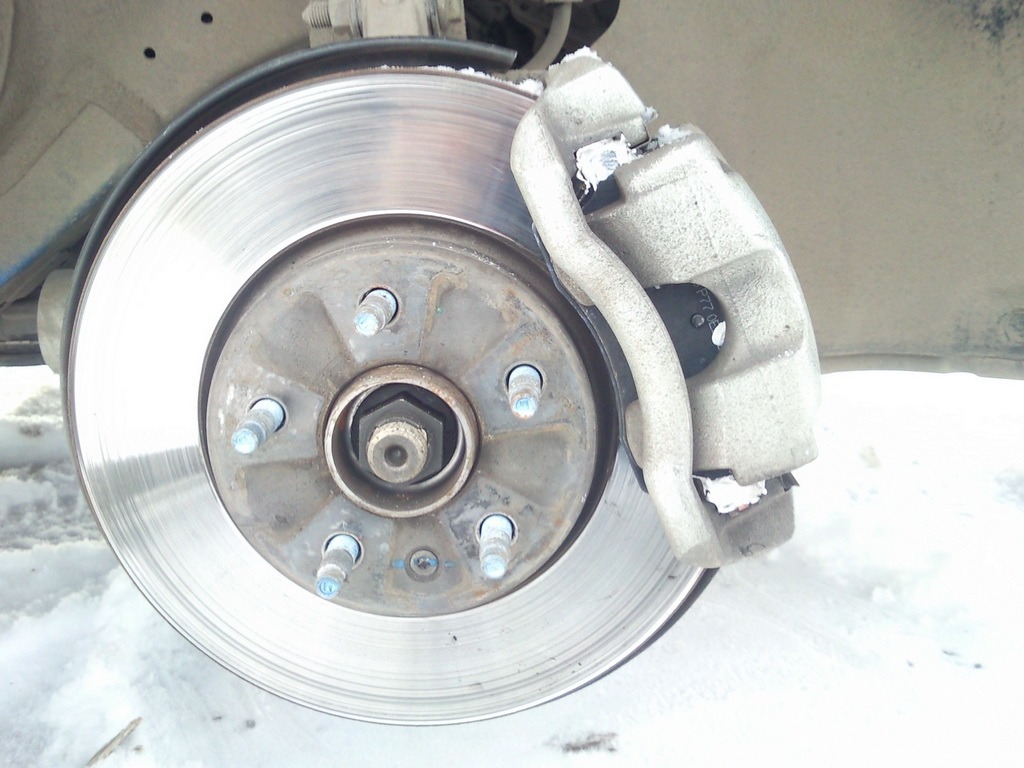

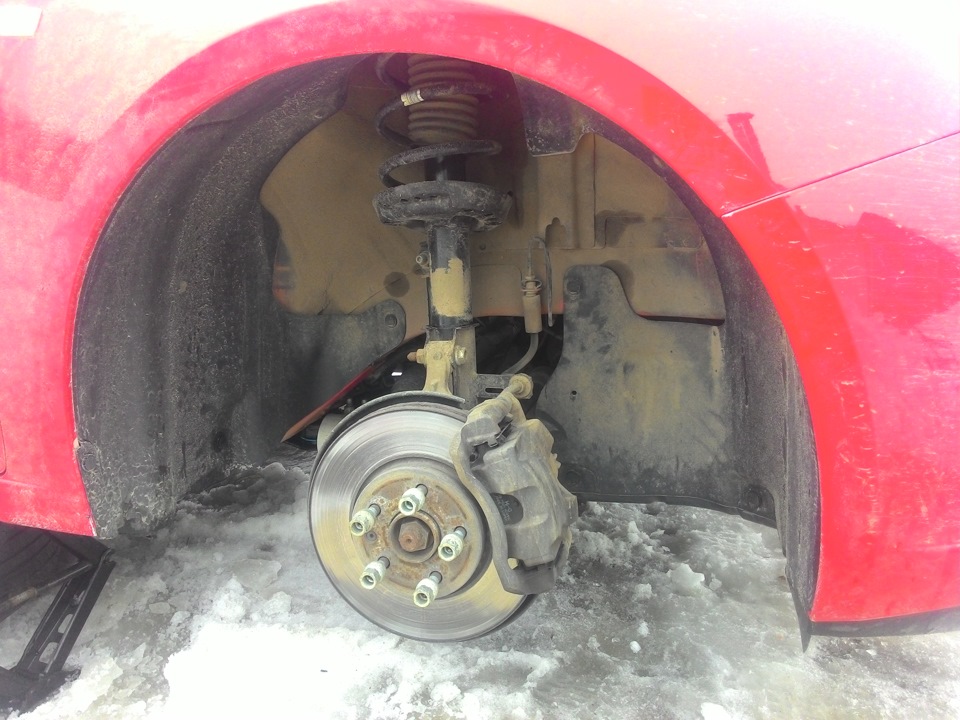

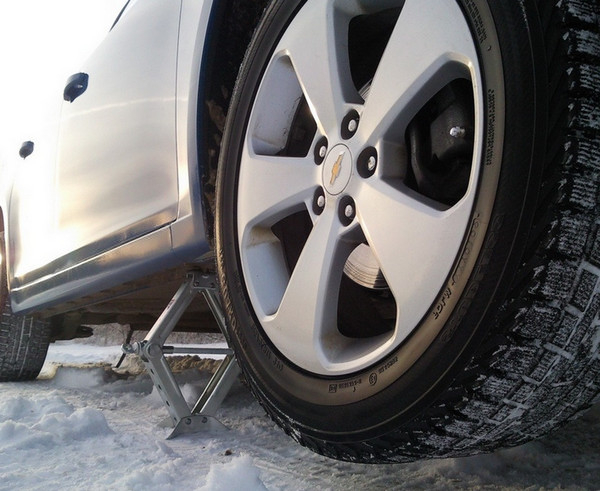

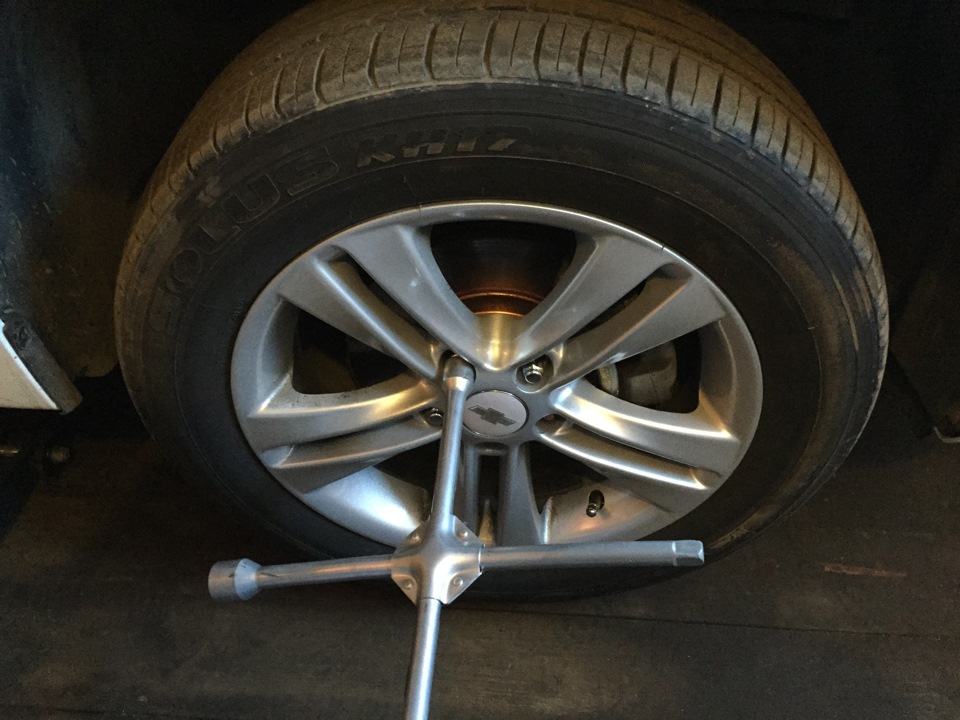

3. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

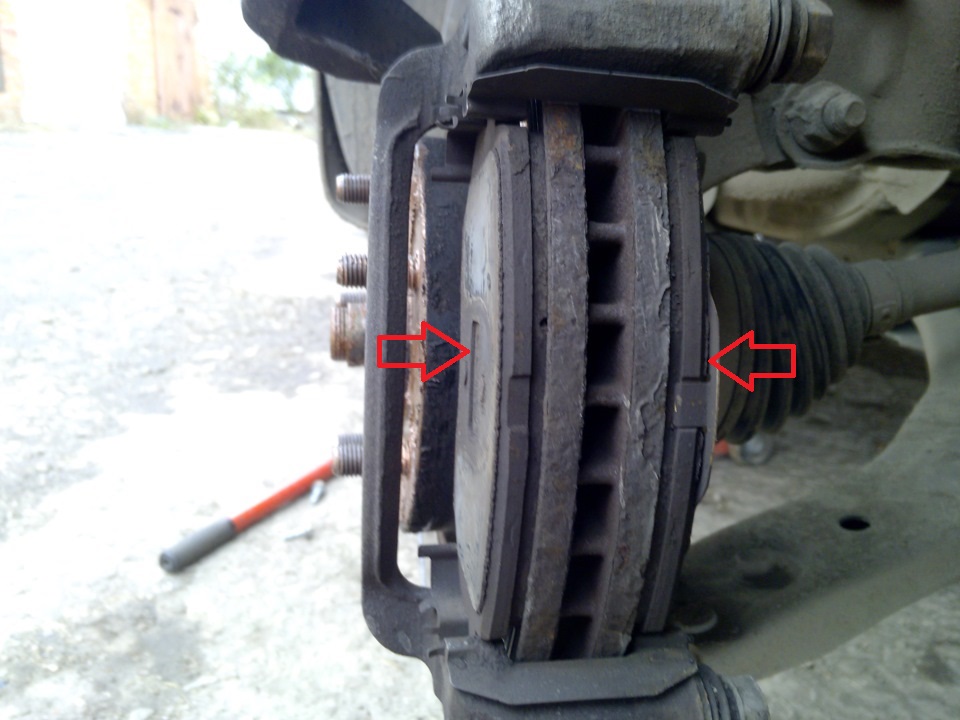

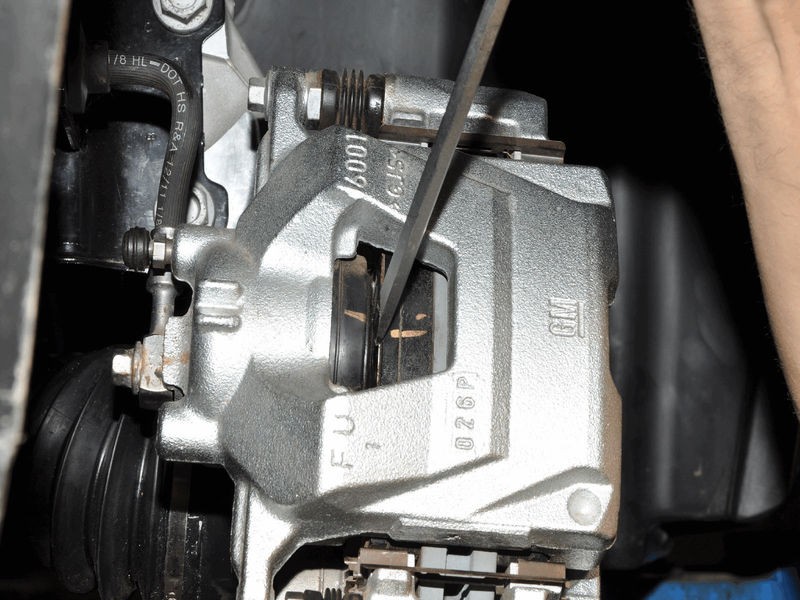

4. Вставьте отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разведите тормозные колодки и тем самым утопите поршень в цилиндр.

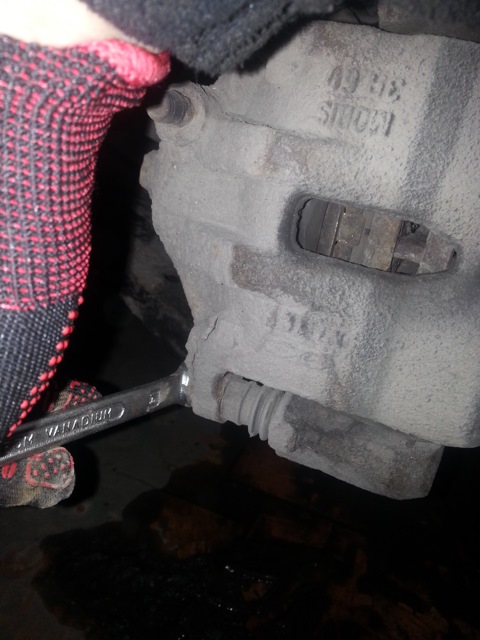

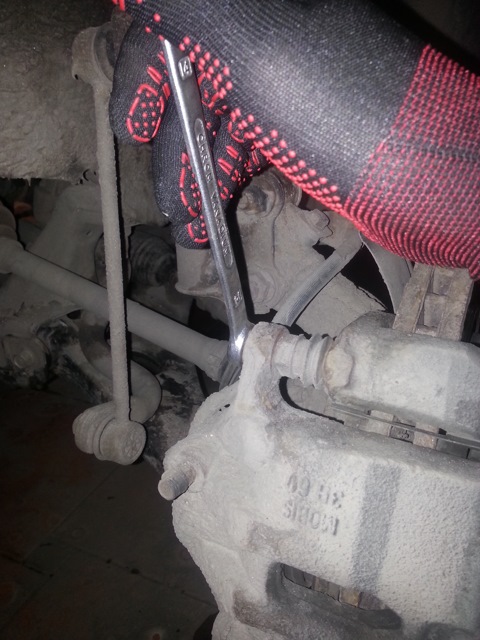

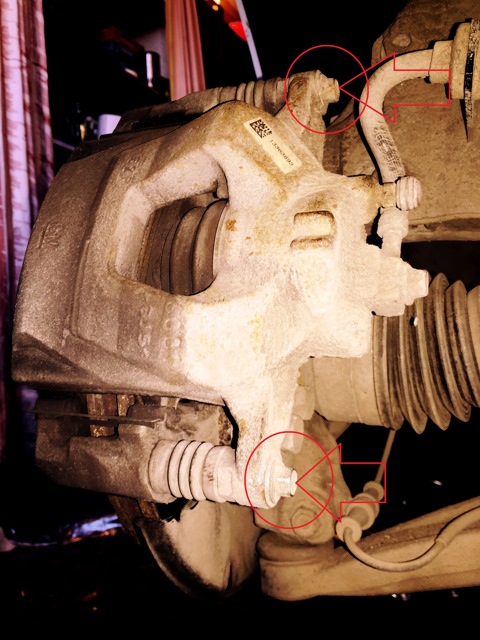

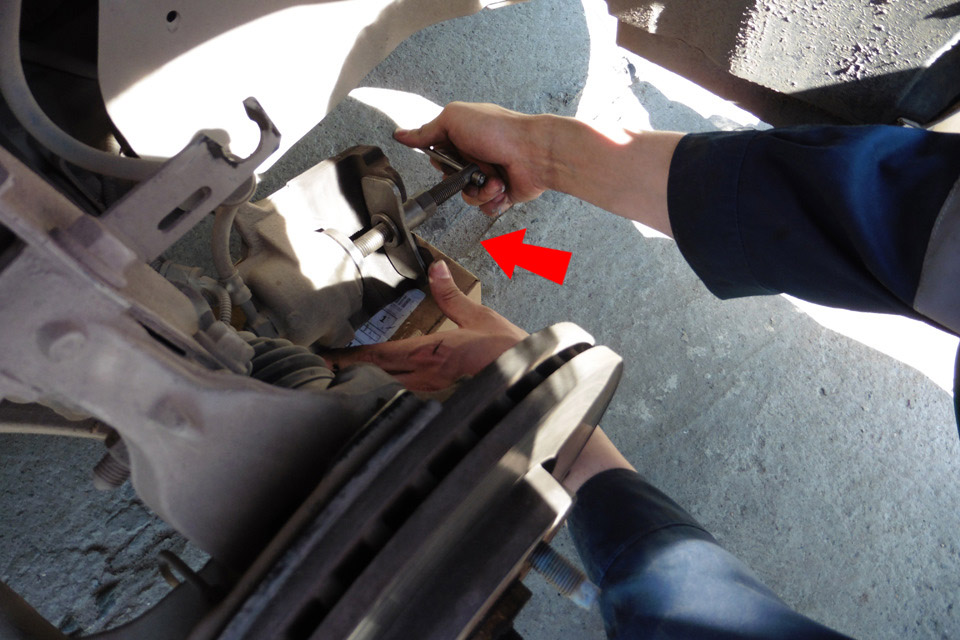

5. Ключом «на 10» открутите нижний и верхний болт крепления суппорта к направляющему пальцу.

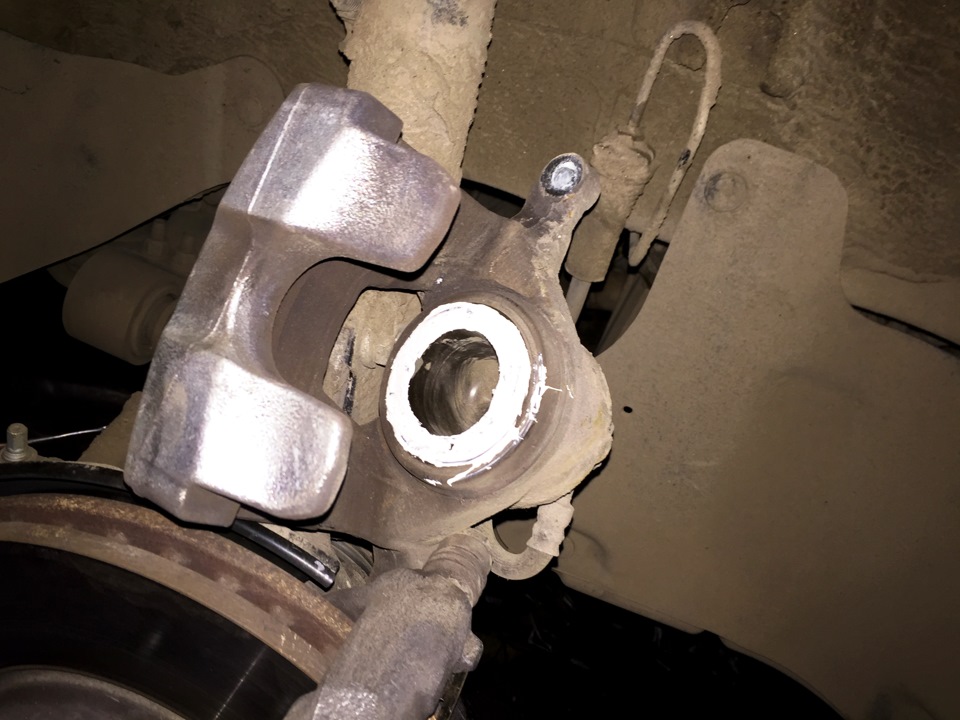

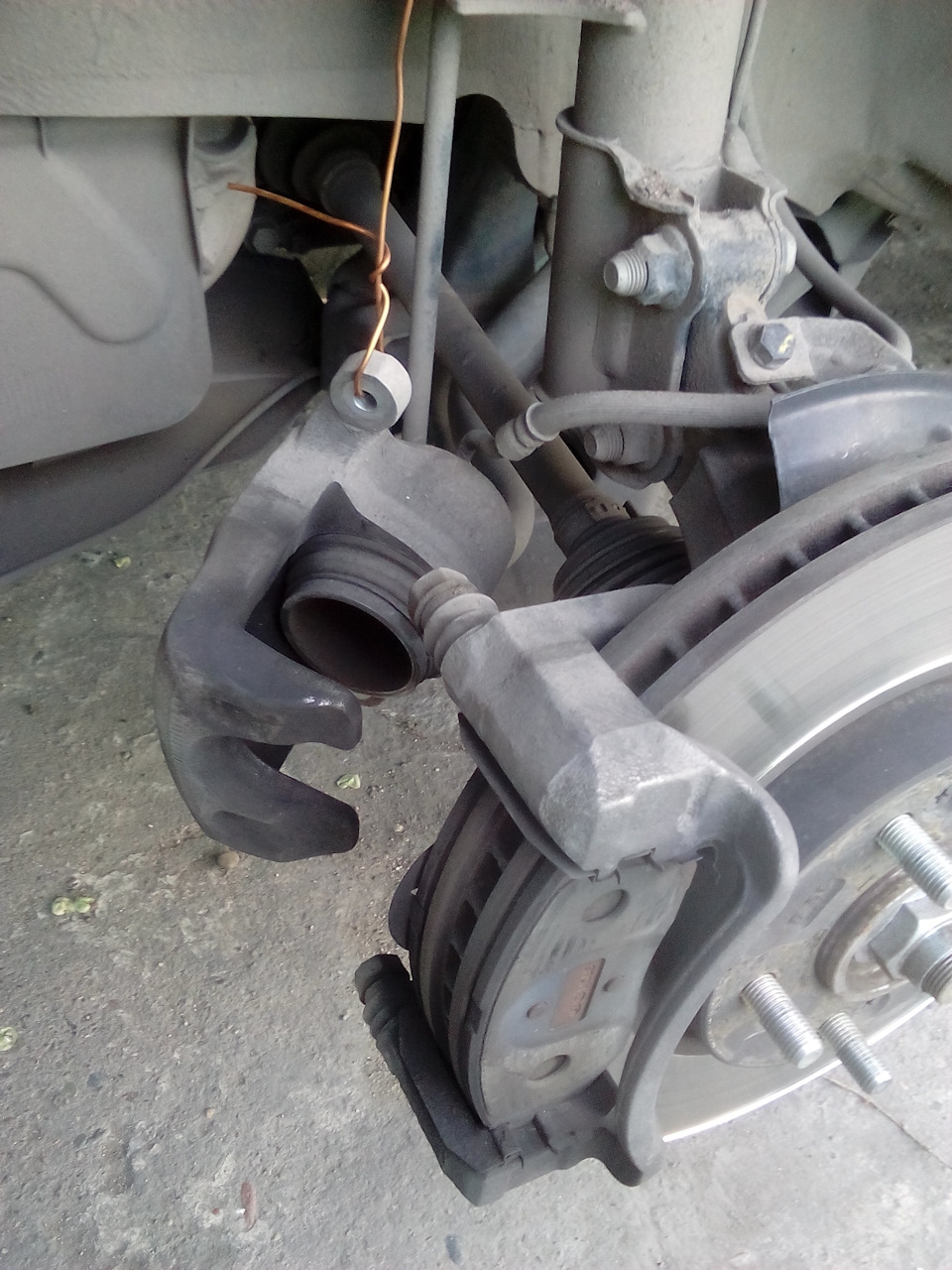

6. Снимите суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг), и подвяжите суппорт к пружине амортизаторной стойки.

7. Извлеките внутреннюю, а потом наружную колодку на Шевроле Круз из направляющей тормозных колодок.

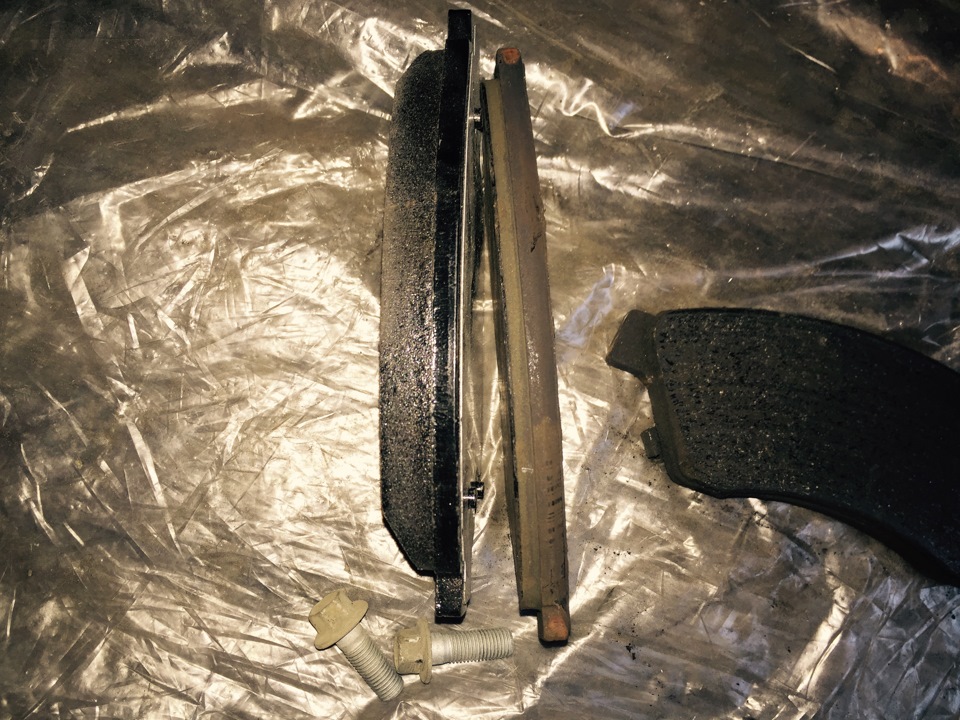

Толщина старой и новой тормозной колодки.

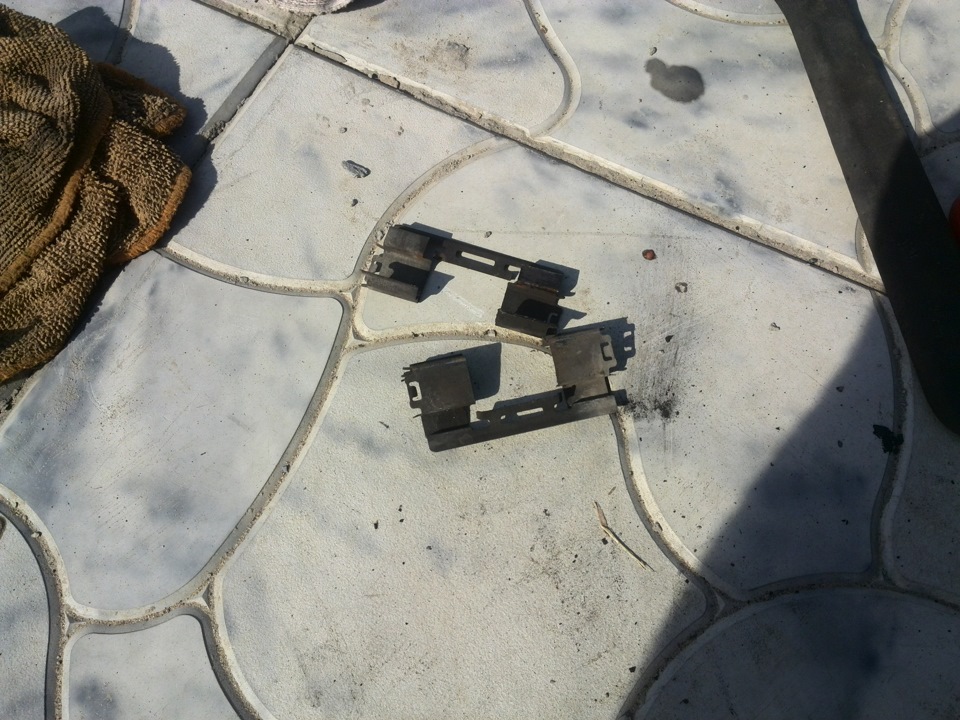

8. Подденьте отвёрткой и снимите нижнюю и верхнюю направляющую пластину.

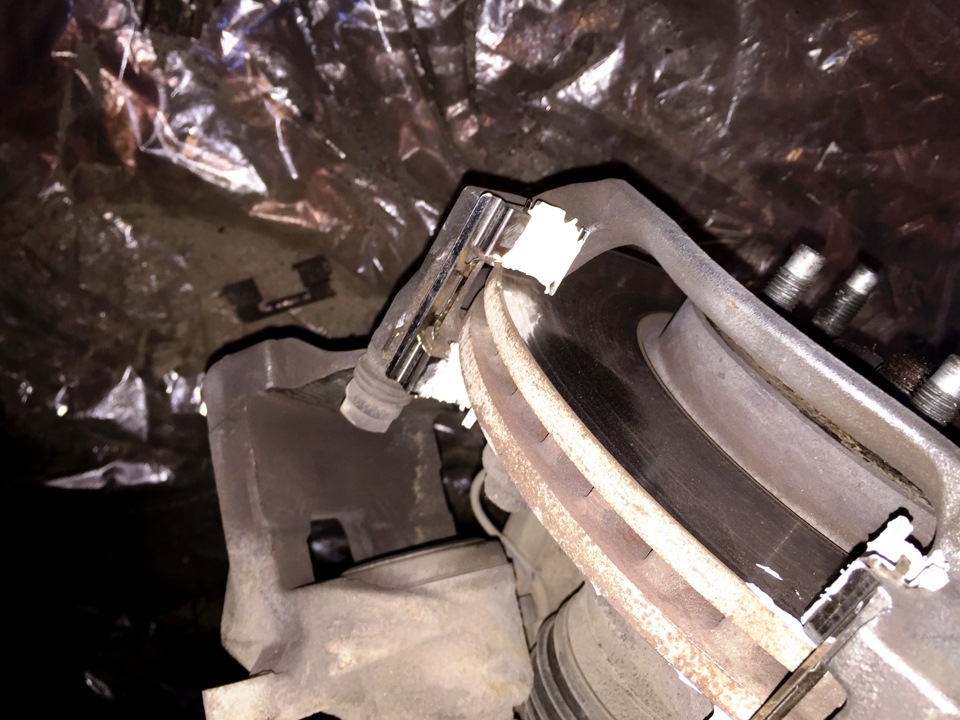

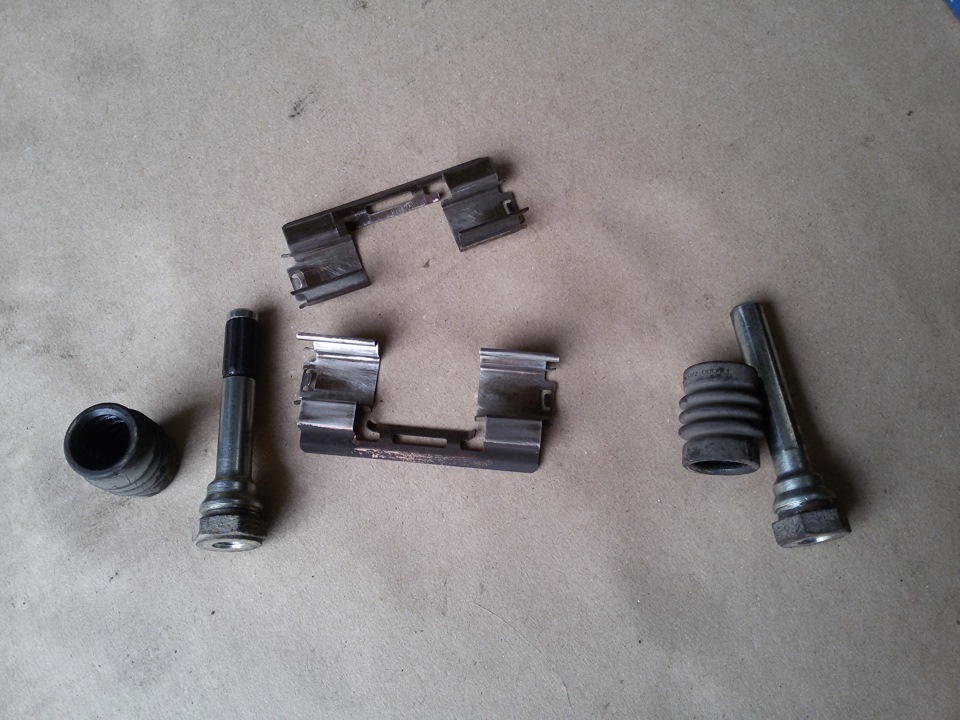

Скобы передних суппортов Шевроле.

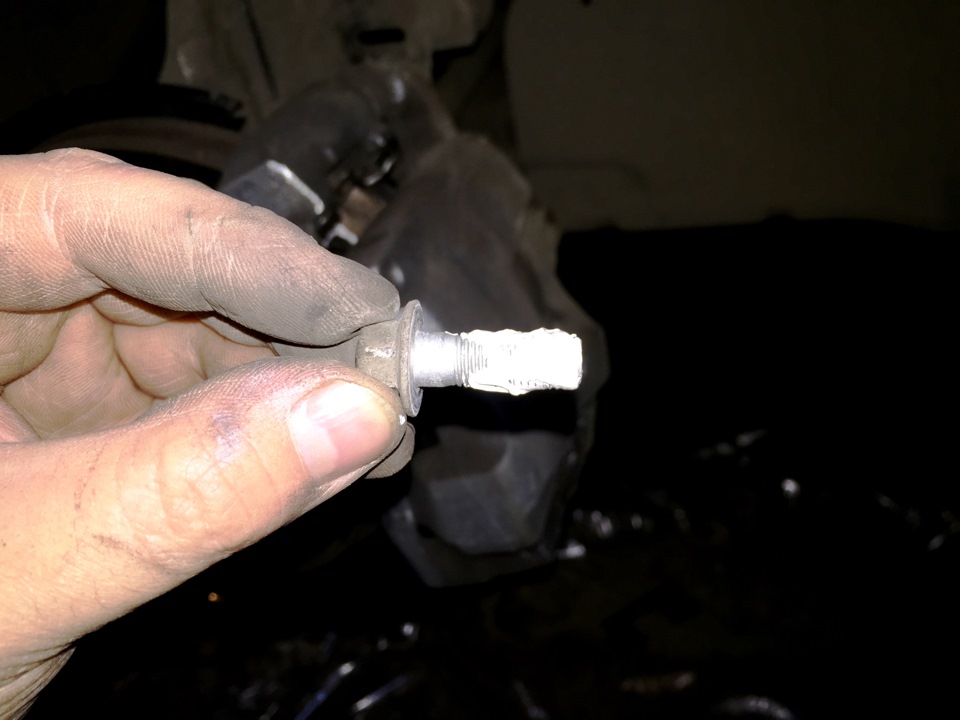

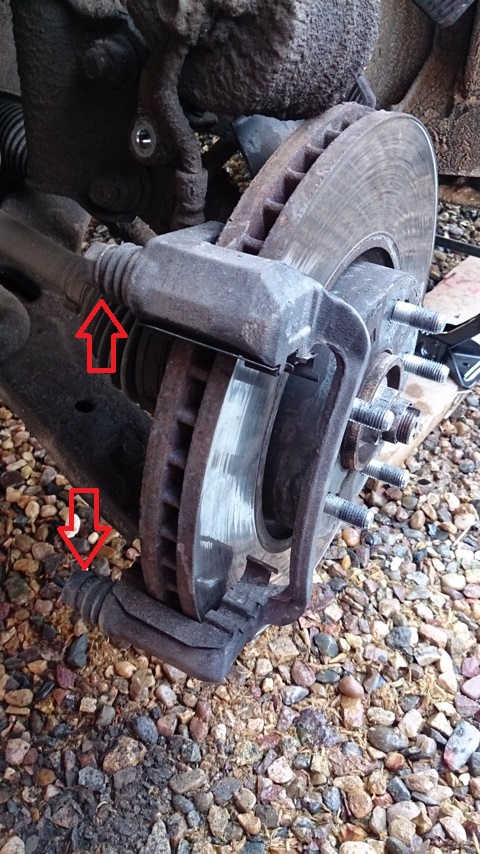

9. Достаньте направляющие пальцы из отверстия направляющих колодок, снимите защитный чехол из направляющих пальцев.

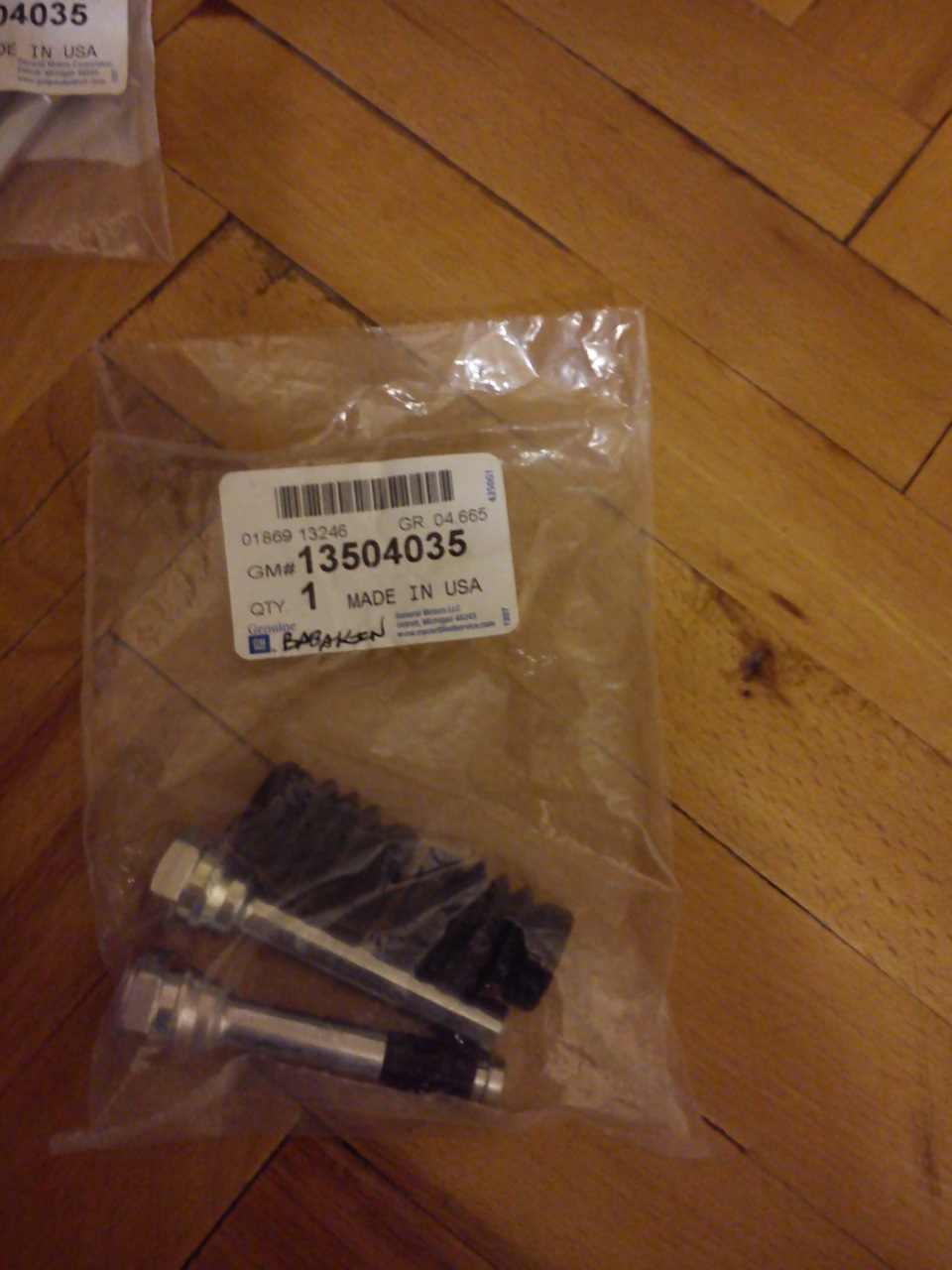

Направляющие пальцы переднего суппорта Шевроле.

Примечание:

Замените чехол направляющего пальца, если он затвердел, деформирован или порван.

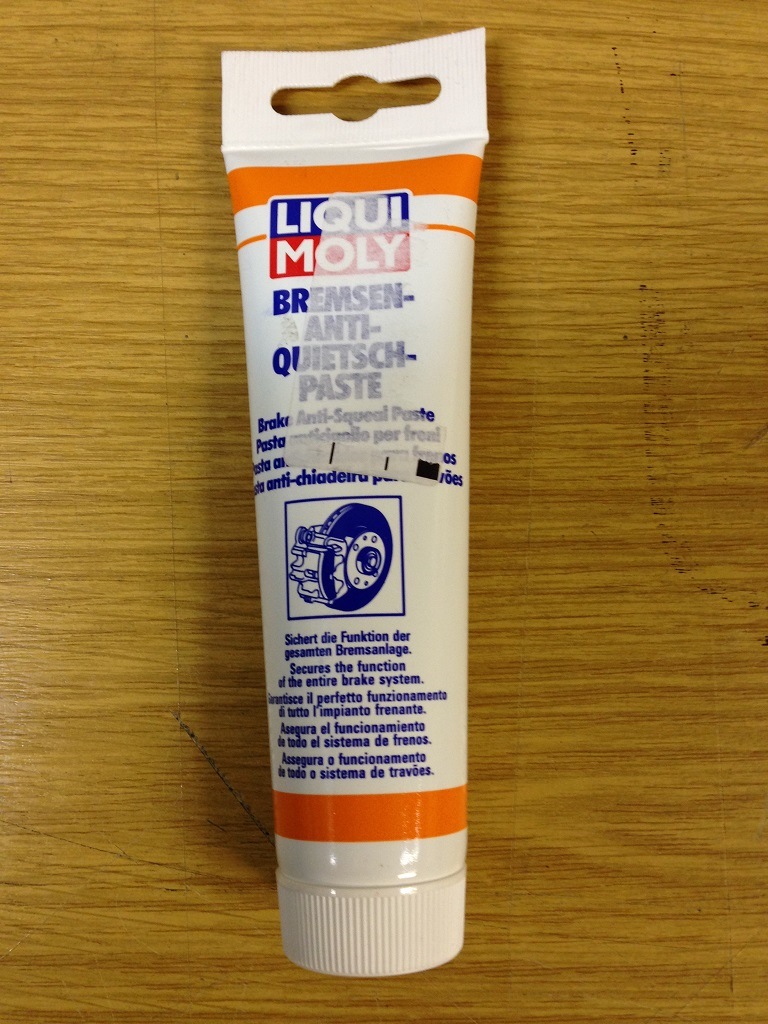

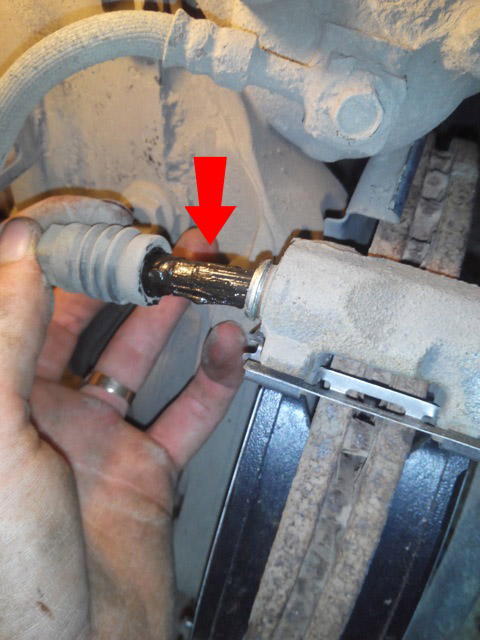

10. Cмажьте направляющий палец высокотемпературной смазкой, и установите направляющий палец суппорта на место.

Примечание:

Аналогично смажьте и установите второй направляющий палец.

11. Перед установкой новых тормозных колодок на Шевроле Круз, необходимо максимально переместить поршень внутрь цилиндра.

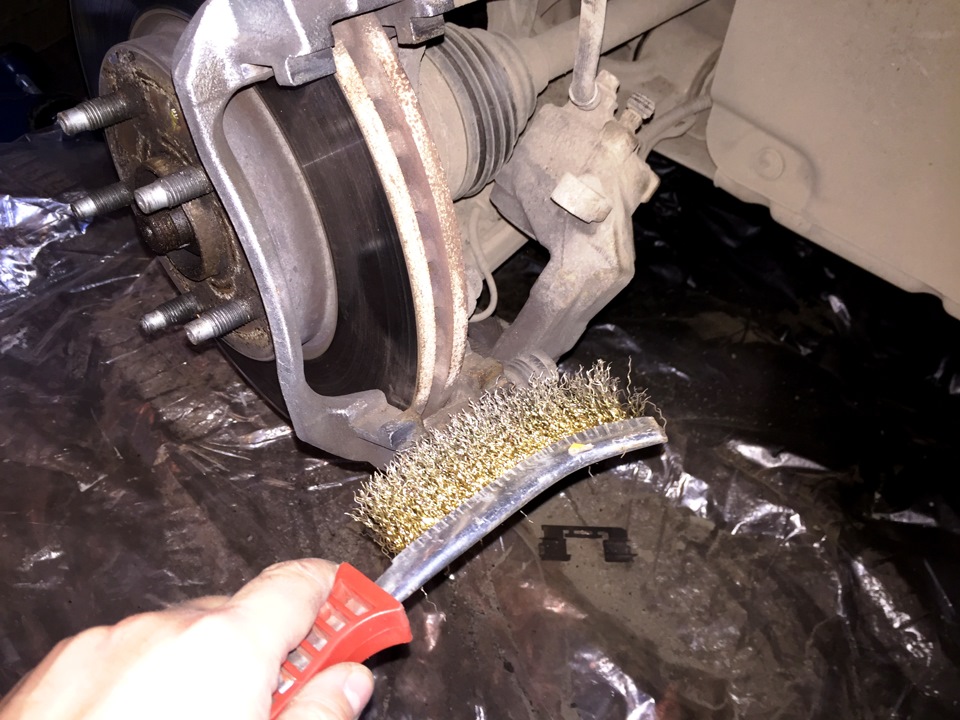

12. Металлической щеткой очистите от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

ПРЕДУПРЕЖДЕНИЕ:

Запрещено использовать бензин для очистки деталей тормозных механизмов.

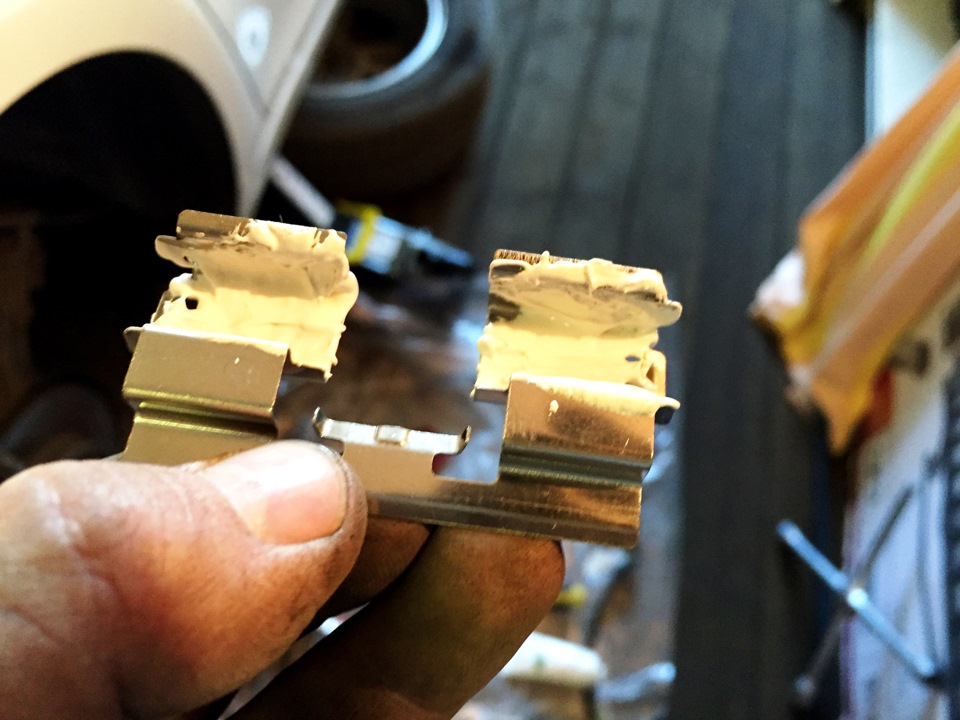

13. Смажьте направляющие скобы высокотемпературной смазкой и установите их на место.

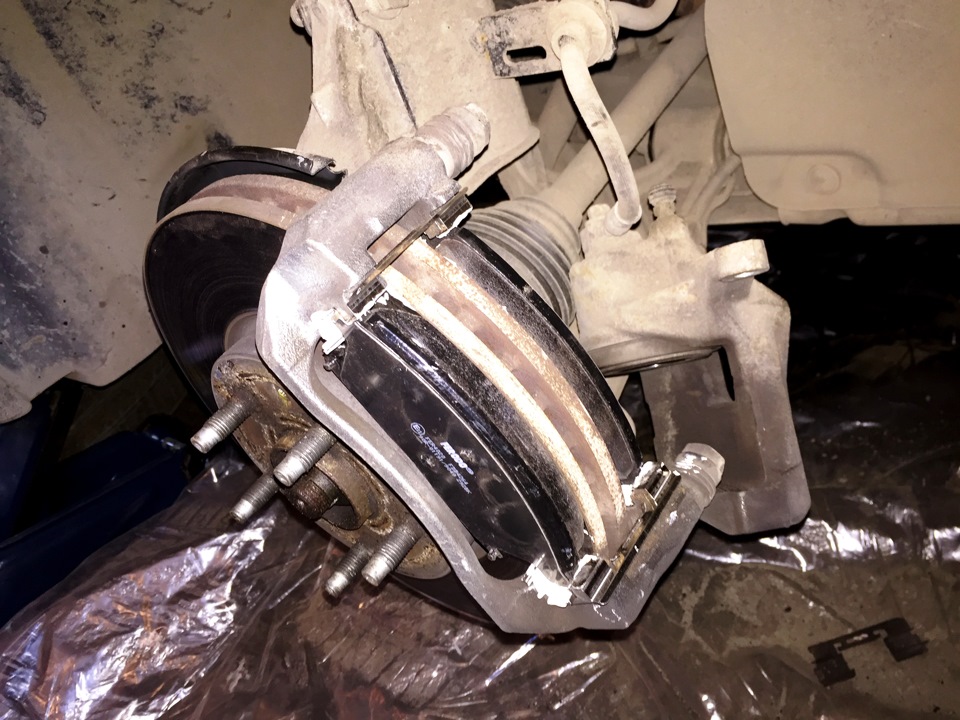

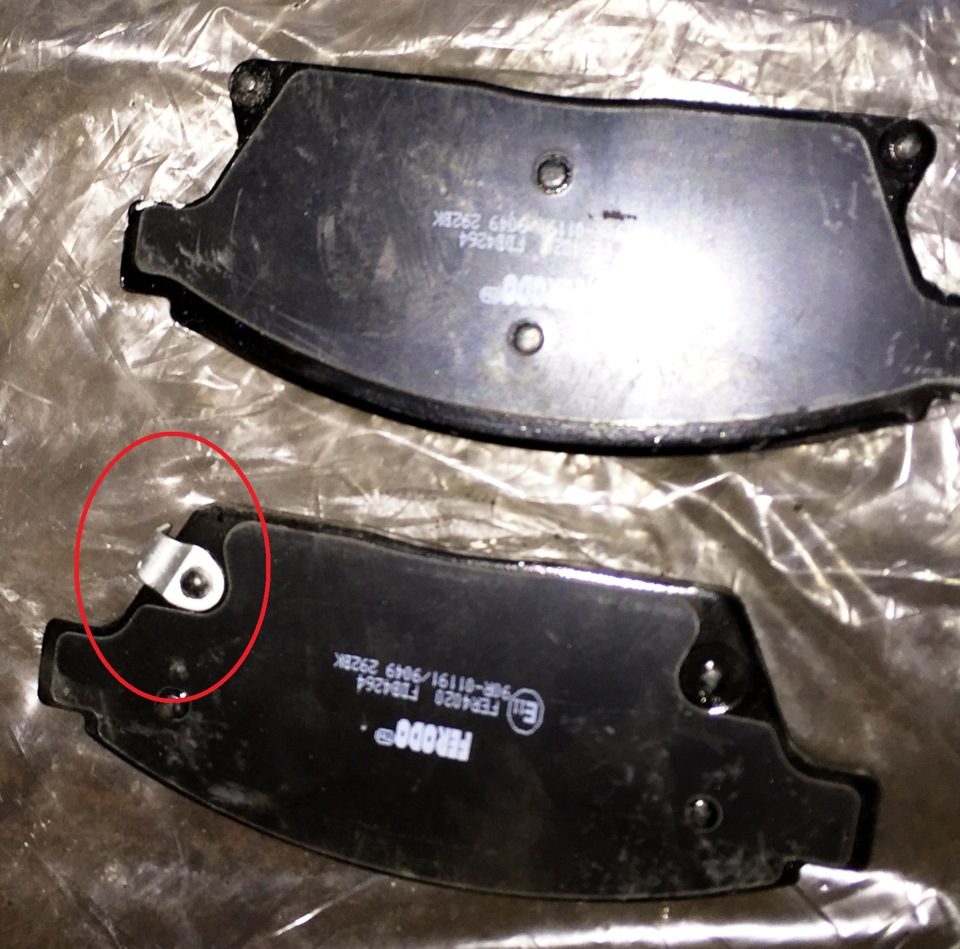

14. Установите колодки. Колодку с металлическим скрипуном установите на внутреннюю сторону

Индикатор износа колодок Шевроле

15. Смажьте поршень высокотемпературной смазкой.

16. Смажьте болты крепления суппорта высокотемпературной смазкой, и установите суппорт на место.

Примечание:

Момент затяжки болтов крепления суппорта составляет 28 Н·м.

17. Установите колесо в порядке, обратном снятию.

18. Проверьте уровень тормозной жидкости, и при необходимости доведите его до нормы.

Примечание:

После доливки жидкости плотно закрутите крышку бачка.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
