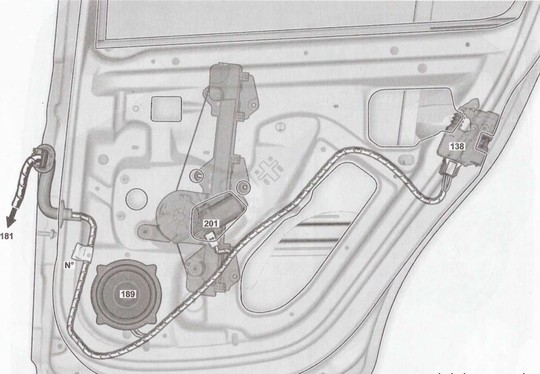

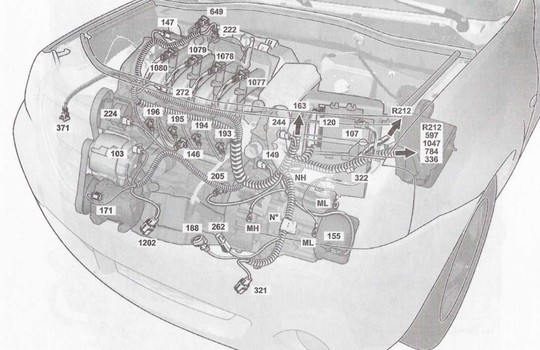

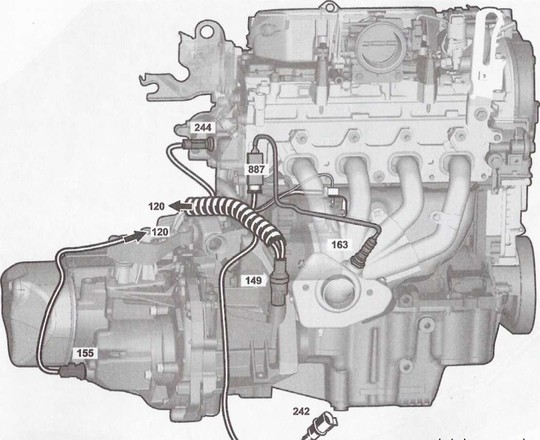

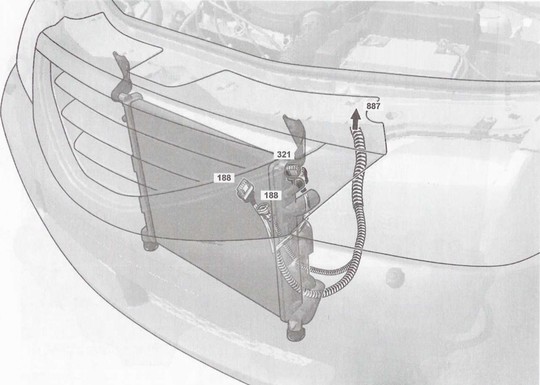

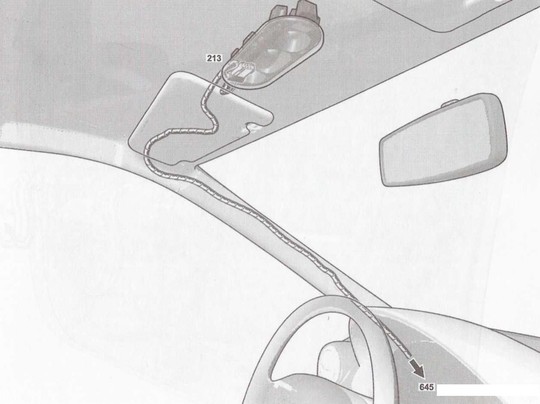

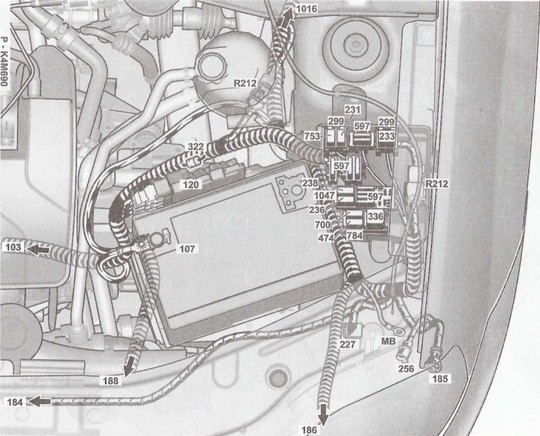

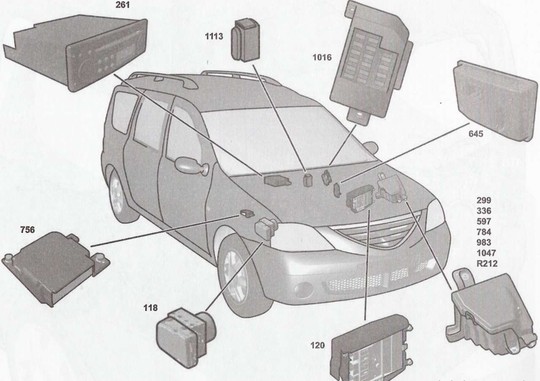

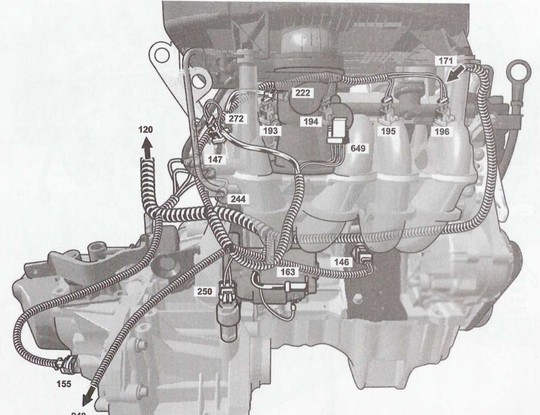

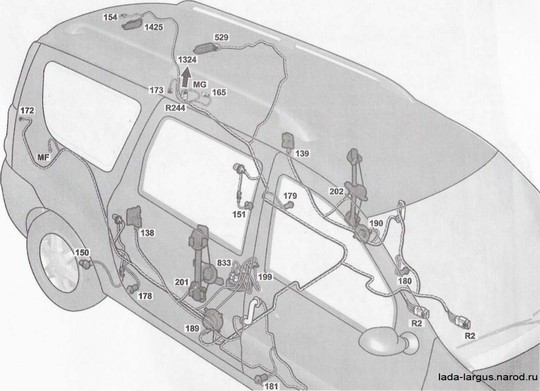

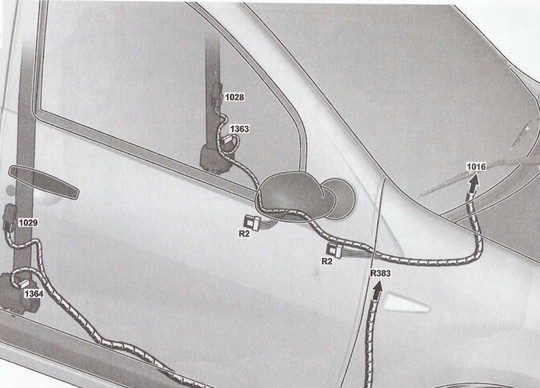

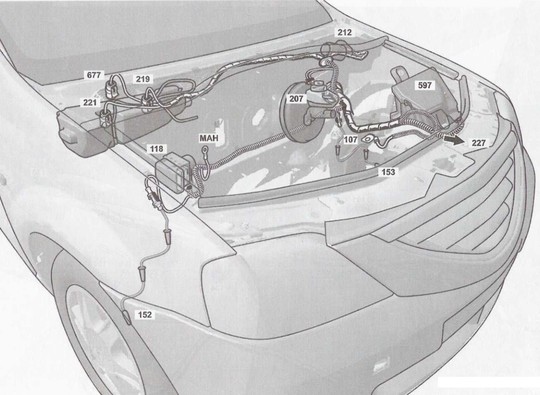

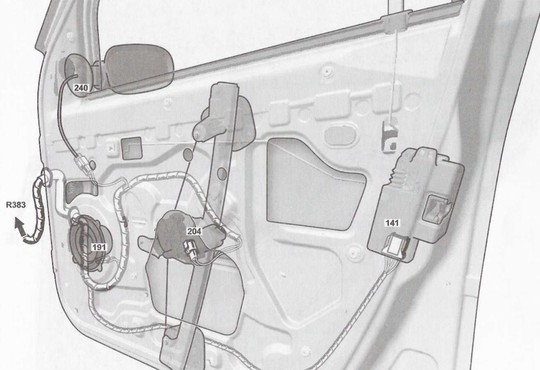

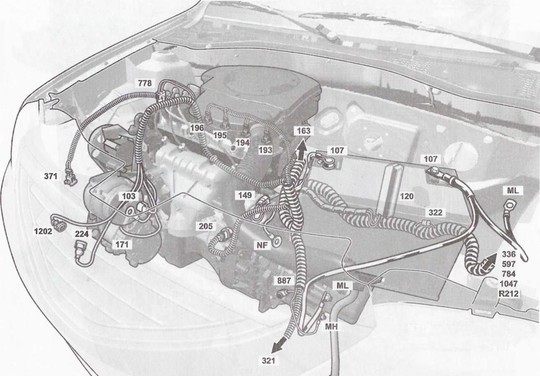

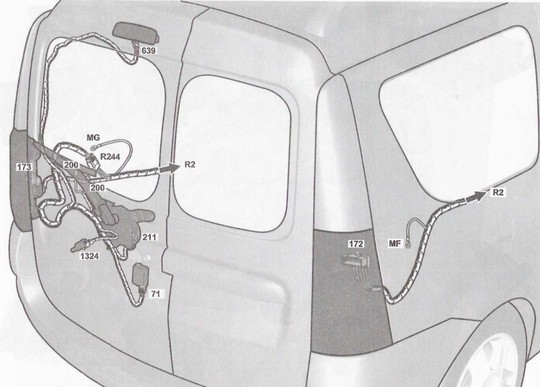

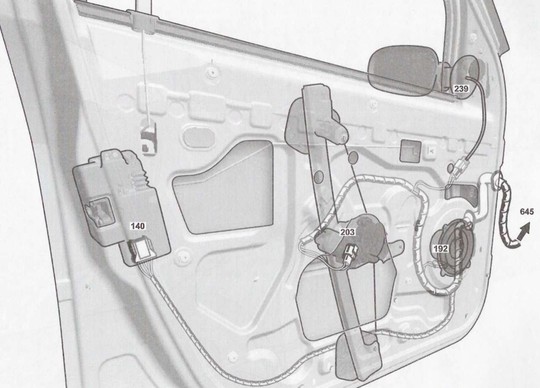

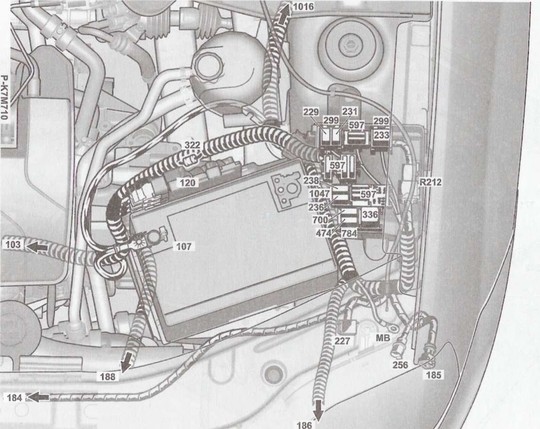

Расположение элементов электрооборудования и жгутов проводов Lada Largus

Обозначения
электроприборов

Наименование электроприборов

71

ЗАМОК С ЭЛЕКТРОПРИВОДОМ РАСПАШНОЙ ДВЕРИ

101

ПРИКУРИВАТЕЛЬ

103

ГЕНЕРАТОР

104

ВЫКЛ. ЗАЖИГ.

105

ОСН. ЭЛМАГН. ЗВУКОВОЙ СИГНАЛ

107

АККУМУЛЯТОРНАЯ БАТАРЕЯ

118

ЭБУ АБС

120

ЭБУ СИСТ. ВПР.

123

ВЫКЛ. ЦЕНТРАЛЬНОГО ЗАМКА

125

ВЫКЛ. АВАР. СИГНАПИЗ.

128

ВЫКЛ. ОБОГРЕВА ЗАДН. СТЕКЛА

130

ПЕРЕКЛ. ЭЛСТЕКЛПОДЪЕМН. ПРАВ. ЗАДН. ДВЕРИ

131

ПЕРЕКЛ. ЭЛСТЕКЛПОДЪЕМН. ЛЕВ. ЗАДН. ДВЕРИ

132

ПЕРЕКЛ. ЭЛСТЕКЛПОДЪЕМН. ВОДИТ. ДВЕРИ

133

КЛАВИША УПР. СТЕКЛОПОД. ПАСС. ДВЕРИ

134

ЭЛПРИВ. НАРУЖН. ЗЕРК. ЗАДН. ВИДА

135

ВЫКЛ. БЛОК. ЭЛСТЕКЛПОДЪЕМН. ЗАДН. ДВЕРИ

138

ЭЛПРИВ. ЗАМКА ПРАВ. ЗАДН. ДВЕРИ

139

ЭЛПРИВ. ЗАМКА ЛЕВ. ЗАДН. ДВЕРИ

140

ЭЛПРИВ. ЗАМКА ВОДИТ. ДВЕРИ

141

ЭЛПРИВ. ЗАМКА ПАСС. ДВЕРИ

142

ЭЛПРИВ. ЗАМКА КРЫШКИ БАГАЖНИКА

145

КОМБИН. ПЕРЕКЛ. СТЕКЛООЧИСТИТЕЛЯ-СТЕКЛООМЫВАТЕЛЯ

146

ДАТЧИК ДЕТОНАЦИИ 1

147

ДАТЧИК ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ

149

ДАТЧИК ВЕРХНЕЙ МЕРТВОЙ ТОЧКИ

150

ДАТЧИК СКОР. ВРАЩЕНИЯ ПРАВ. ЗАДН. КОЛЕСА

151

ДАТЧИК СКОР. ВРАЩЕНИЯ ЛЕВ. ЗАДН. КОЛЕСА

152

ДАТЧИК СКОР. ВРАЩЕНИЯ ПРАВ. ПЕР. КОЛЕСА

153

ДАТЧИК СКОР. ВРАЩЕНИЯ ЛЕВ. ПЕР. КОЛЕСА

154

ВЫКЛ. БАГАЖНОГО ОТД.

155

ВЫКЛ. СВЕТА ЗАДН. ХОДА

156

ВЫКЛЮЧАТЕЛЬ СИГНАЛЬНОЙ ЛАМПЫ СТОЯНОЧНОГО ТОРМОЗА

160

ВЫКЛ. СТОП-СИГНАЛА

161

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ВЕЩЕВОГО ЯЩИКА СО СТОРОНЫ ПАССАЖИРА

163

СТАРТЕР

164

УСТРОЙСТВО НАГНЕТАНИЯ ХОЛОДНОГО ВОЗДУХА

165

ЛАМПА ОСВ. БАГАЖНОГО ОТД.

166

ЛАМПА ОСВ. ПРАВ. ЧАСТИ НОМ. ЗН.

167

ЛАМПА ОСВ. ЛЕВ. ЧАСТИ НОМ. ЗН.

168

ЛАМПА ОСВ. ОТД. ДЛЯ МЕЛКИХ ПРЕДМ.

171

ЭЛЕКТРОМАГНИТНАЯ МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА

172

ПР. ЗАДН. ФОНАРЬ

173

ЛЕВ. ЗАДН. ФОНАРЬ

176

ПР. ПРТУМ. ФАРА

177

ЛЕВ. ПРТУМ. ФАРА

178

КОНЦЕВОЙ ВЫКЛ. ПРАВ. ЗАДН. ДВЕРИ

179

КОНЦЕВОЙ ВЫКЛ. ЛЕВ. ЗАДН. ДВЕРИ

180

КОНЦЕВОЙ ВЫКЛ. ВОДИТ. ДВЕРИ

181

КОНЦЕВОЙ ВЫКЛ. ПАСС. ДВЕРИ

184

ПР. ГАБАРИТНЫЙ ОГОНЬ

185

ЛЕВ. ГАБАРИТНЫЙ ОГОНЬ

186

УЗЕЛ ЭЛЕКТРОНАСОСА УСИЛИТЕЛЯ РУЛ. УПР.

188

ЭЛЕКТРОВЕНТИЛЯТОР СИСТ. ОХЛ. ДВИГ.

189

ПР. ЗАДН. ГРОМКОГОВОРИТЕЛЬ

190

ЛЕВ. ЗАДН. ГРОМКОГОВОРИТЕЛЬ

191

ГРОМКОГОВОРИТЕЛЬ ПРАВ. ПЕР. ДВЕРИ

192

ГРОМКОГОВОРИТЕЛЬ ЛЕВ. ПЕР. ДВЕРИ

193

ФОРСУНКА 1

194

ФОРСУНКА 2

195

ФОРСУНКА 3

196

ФОРСУНКА 4

199

ДАТЧИК УРОВНЯ ТОПЛ.

200

ЭЛОБОГР. ЗАДН. СТЕКЛА

201

ЭЛДВИГ. СТЕКЛОПОД. ПРАВ. ЗАДН. ДВЕРИ

202

ЭЛДВИГ. СТЕКЛОПОД. ЛЕВ. ЗАДН. ДВЕРИ

203

ЭЛДВИГ. СТЕКЛОПОД. ВОДИТ. ДВЕРИ

204

ЭЛДВИГ. СТЕКЛОПОД. ПАСС. ДВЕРИ

205

МАНОМЕТРИЧЕСКИЙ ВЫКЛ.

207

ДАТЧИК МИНИМАЛЬНОГО УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

209

РЫЧАЖНЫЙ ПЕРЕКЛ.

211

ЭЛДВИГ. ОЧИСТИТЕЛЯ ЗАДН. СТЕКЛА

212

ЭЛДВИГ. ОЧИСТИТЕЛЯ ВЕТР. СТЕКЛА

213

ПЕР. ПЛАФОН

219

НАСОС ОМЫВАТЕЛЕЙ ФАР

221

НАСОС ОМЫВАТ. ВЕТР. СТЕКЛА

222

ПОТЕНЦИОМЕТР.. ДАТЧИК ПОЛОЖ.ДР. ЗАСЛ.

224

РЕЛЕ ДАВЛ. РУЛ. УПР. С УСИЛ.

225

ДИАГНОСТИЧЕСКИЙ РАЗ.

226

ПР. ФАРА

227

ЛЕВ. ФАРА

229

РЕЛЕ ЗВУКОВОГО СИГНАЛА

231

РЕЛЕ ПРОТИВОТУМАННЫХ ФАР

233

РЕЛЕ ЭЛВЕНТ. НАГНЕТАНИЯ ХОЛОДНОГО ВОЗДУХА

234

РЕЛЕ ГР. ВЕНТИЛЯТОРОВ СИСТ. ОХЛ. ДВИГ.

236

РЕЛЕ ТОПЛ. НАСОСА

238

РЕЛЕ БЛОК. ВПР.

239

ЛЕВОЕ НАРУЖН. ЗЕРК. ЗАДН. ВИДА С ЭЛПРИВ. И ЭЛОБОГР.

240

ПРАВОЕ НАРУЖН. ЗЕРК. ЗАДН. ВИДА С ЭЛПРИВ. И ЭЛОБОГР.

242

НИЖНИЙ КИСЛОРОДНЫЙ ДАТЧИК

244

ДАТЧИК ТЕМП. ОХЛ. ЖИДКОСТИ СИСТ. ВПР.

245

ДАТЧИК НАРУЖН. ТЕМП.

247

ЩИТОК ПРИБОРОВ

250

ДАТЧИК СКОР. А/М

255

ПР. ПЕР. УКАЗАТЕЛЬ ПОВОРОТА

256

ЛЕВ. ПЕР. УКАЗАТЕЛЬ ПОВОРОТА

257

БЛОК ПРЕДВАРИТЕЛЬНОГО И ПОСЛЕДУЮЩЕГО ПОДОГРЕВА

260

КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ

261

АВТОМАГНИТОЛА

262

ГР. ЭЛВЕНТ. СИСТ. ОХЛ. ДВИГ. И СИСТ. КОНДИЦ. ВОЗДУХА

267

ПР. ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА

268

ЛЕВ. ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА

272

ДАТЧИК ТЕМП. ВОЗДУХА СИСТ. ВПР.

299

БЛОК ВСПОМОГАТЕЛЬНЫХ РЕЛЕ

319

ПАНЕЛЬ УПР. СИСТ. КОНДИЦ. ВОЗДУХА

321

РЕЗИСТОР ЭЛЕКТРОВЕНТ. КОНДИЦИОНЕРА

322

ДИОД КОНДИЦИОНЕРА И УСИЛИТЕЛЯ РУЛ. УПРАВЛЕНИЯ

336

РЕЛЕ 2 СКОР. ГР. ЭЛВЕНТ.

371

АБСОРБЕР

403

ВСПОМОГ. ЭЛМАГН. ЗВУКОВОЙ СИГНАЛ

414

ДАТЧИК НАЛИЧИЯ ВОДЫ В ДИЗЕЛЬНОМ ТОПЛИВЕ

474

РЕЛЕ УПР. КОМПР. КОНДИЦИОНЕРА

529

ЦЕНТРАЛЬНЫЙ ПЛАФОН

597

КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ И РЕЛЕ В САЛОНЕ

615

ВЫКЛ. ПОДОГРЕВА ВОДИТ. СИД.

616

ВЫКЛ. ПОДОГРЕВА ПАССАЖИРСКОГО СИД.

639

ВСПОМОГ. СИГНАЛ ТОРМОЖЕНИЯ ВЕРХН. РАСПОЛОЖЕНИЯ

645

КОММУТАЦИОННЫЙ БЛОК САЛОНА

649

ШАГОВЫЙ ЭЛДВИГ.

677

НАСОС ДВУСТОР. ДЕЙСТВИЯ ОМЫВАТ. ВЕТР. И ЗАДН. СТЕКОЛ

680

СВЕЧА ПРЕДПУСКОВОГО ПОДОГРЕВА 1

681

СВЕЧА ПРЕДПУСКОВОГО ПОДОГРЕВА 2

682

СВЕЧА ПРЕДПУСКОВОГО ПОДОГРЕВА 3

683

СВЕЧА ПРЕДПУСКОВОГО ПОДОГРЕВА 4

689

КЛАВИША УПР. КРУИЗ-КОНТРОЛЕМ И ПОДУШКА БЕЗОП.

700

РЕЛЕ МАЛОЙ СКОР.ЭЛВЕНТ./СИСТ. ПРЕДОТВР.ПЕРЕГР. ДВИГ.

746

ДАТЧИК ПОЛОЖ. РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

753

РЕЛЕ НАСОСА ОМЫВАТ. ФАР

756

ЭБУ ПОДУШЕК БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ БЕЗОПАСНОСТИ

778

МОДУЛЬ ЧЕТЫРЕХВЫВОДНОЙ КАТУШКИ ЗАЖИГ.

784

БЛОК 2 УПРАВЛЯЮЩИХ РЕЛЕ

799

ДАТЧИК РАСХОДА ВОЗДУХА СИСТ. ВПР.

833

ТОПЛ. НАСОСИ ДАТЧИК УРОВНЯ ТОПЛ.

861

ПОДУШКА БЕЗОП. ПАСС.

887

ВЕРХНИЙ КИСЛОРОДНЫЙ ДАТЧИК

899

ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ

921

ПОТЕНЦИОМЕТР.. ДАТЧИК ПОЛОЖ. АКСЕЛЕРАТОРА

957

ПРИЕМООТВЕТЧИК

983

РЕЛЕ ПИТАН. ЭБУ ДИЗЕЛЬНОГО ВПР.

997

ГАЗОВЫЙ БАЛОН СИСТ. ПИТАНИЯ СЖИЖ. ГАЗО

1001

RESERVOIR GAZ DE PETROLE LIQUEFIE

1002

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН НА БАЛЛОНЕ СО СЖИЖЕННЫМ ГАЗОМ

1003

ПЕРЕКЛ. ПЕРЕХОДА НА ПИТАН. СЖ. ГАЗ. ИЛИ БЕНЗИНОМ

1016

БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ

1026

БОКОВАЯ ПОДУШКА БЕЗОП. ВОДИТ.

1027

БОКОВАЯ ПОДУШКА БЕЗОП. ПАСС.

1028

ПДУ НА ДВЕРИ ВОДИТ.

1029

ПДУ НА ДВЕРИ ПАСС.

1032

ДАТЧИК ДАВЛ. В ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ РАМПЕ

1047

РЕЛЕ СИСТ. ВПР.

1066

ДАТЧИК ТЕМП. ТОПЛ.

1067

РЕЛЕ ДОП. ОБОГРЕВАТЕЛЯ САЛОНА 1

1068

РЕЛЕ ДОП. ОБОГРЕВАТЕЛЯ САЛОНА 2

1071

ДАТЧИК ДАВЛ. НАДДУВА ТУРБКОМПР.

1076

БЛОК ДР. ЗАСЛ. С СЕРВОПРИВОДОМ

1077

КАТУШКА ЗАЖИГ. ПАЛЬЧИКОВОГО ТИПА ЦИЛИНДРА 1

1078

КАТУШКА ЗАЖИГ. ПАЛЬЧИКОВОГО ТИПА ЦИЛИНДРА 2

1079

КАТУШКА ЗАЖИГ. ПАЛЬЧИКОВОГО ТИПА ЦИЛИНДРА 3

1080

КАТУШКА ЗАЖИГ. ПАЛЬЧИКОВОГО ТИПА ЦИЛИНДРА 4

1105

ИСП. МЕХАНИЗМ УСТРОЙСТВА РЕГ. ПОДАЧИ ТОПЛ.

1113

ДОП. ОБОГРЕВАТЕЛЬ САЛОНА

1186

ЭЛЕКТРОМАГН. КЛАП. РЕДУКТОРА СИСТ. ПИТАН. СЖ. ГАЗ.

1196

РЕЛЕ ОТКЛЮЧЕНИЯ ТОПЛИВНОГО НАСОСА ПРИ ПЕРЕХОДЕ НА ПИТАНИЕ СЖИЖ. ГАЗОМ

1202

ДАТЧИК ДАВЛ. ХЛАДАГЕНТА

1212

ФОРСУНКА 1

1213

ФОРСУНКА 2

1214

ФОРСУНКА 3

1215

ФОРСУНКА 4

1324

ЛАМПА ОСВ. ЦЕНТРАЛЬНОЙ ЧАСТИ НОМ. ЗН.

1363

ПРЕДНАТЯЖИТЕЛИ, КАТУШКА РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1364

ПРЕДНАТЯЖИТЕЛИ, КАТУШКА РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

1425

ПЛАФОН ОСВЕЩЕНИЯ 3-ГО РЯДА

1441

КЛ. ОТКЛЮЧЕНИЯ ПОДУШКИ БЕЗОП. ПАСС.

1456

ИМПУЛЬСНОЕ УПРАВЛЕНИЕ ОБДУВОМ

1460

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ

1475

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН РЕГУЛИРОВАНИЯ ДАВЛ. НАДДУВА

1542

ДАТЧИК ТЕМПЕРАТУРЫ И ДАВЛЕНИЯ СЖИЖЕННОГО НЕФТЯНОГО ГАЗА

1645

ЭЛЕМЕНТ ПОДОГРЕВА ПОДУШКИ СИДЕНЬЯ ВОДИТЕЛЯ

1646

ЭЛЕМЕНТ ПОДОГРЕВА СПИНКИ СИДЕНЬЯ ВОДИТЕЛЯ

1647

ЭЛЕМЕНТ ПОДОГРЕВА ПОДУШКИ СИДЕНЬЯ ПАССАЖИРА (SIEGE)

1648

ЭЛЕМЕНТ ПОДОГРЕВА СПИНКИ СИДЕНЬЯ ПАССАЖИРА (SIEGE)

1840

ПРЕДОХРАНИТЕЛЬНЫЙ БЛОК ИСПАРИТЕЛЯ

1916

ДАТЧИК ДАВЛЕНИЯ ПАРОВ В ТОПЛИВНОМ БАКЕ

7501

ПРОВОД НЕ ПОДКЛЮЧЕН 1 КОНТАКТ
